桌面级微型数控钻铣加工设备结构

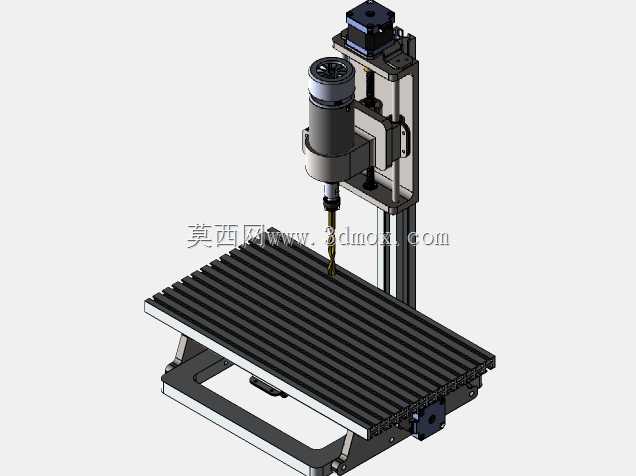

　　这套小型立式钻孔设备面向教学实验、样板试制、电子治具加工以及小尺寸零件孔位加工场景，整体采用立柱加高、工作台前置的布局，能够在有限占地内完成钻孔、轻铣削、孔位修配等常规工序。设备底部为带T形槽的矩形工作台，台面承担工件定位与夹具安装，槽道方向和间距按照小型平口钳、压板、简易治具的固定习惯布置，便于在不更换台面的情况下切换不同坯料。工作台下方设置支撑框架，既承担切削反力，也为排屑、调平脚垫和外围防护留出空间。

　　立柱部分布置在工作台后侧，采用竖直导向结构承载主轴滑座，主轴单元沿立柱方向完成进给与回退。主轴端部配置钻夹头和刀具，可装夹小直径钻头、铰刀或短刃铣刀；主轴电机与传动件集中在滑座上部，使重心靠近导轨，降低悬伸带来的偏载。设计上没有追求大型机床的重切削能力，而是强调小行程、低负载、高频次孔加工的稳定性，适合铝件、塑料件、木材、软质复合材料以及薄壁治具板的精密开孔。

　　从结构思路看，机架需要同时满足刚性、装配可达性和维护便利性。立柱与底座之间的连接面应保证垂直度，导轨安装面需要在加工或装配阶段控制直线度，否则主轴下行时会出现孔轴偏斜。工作台面与主轴轴线的相对位置是核心边界条件，工件高度、夹具厚度和刀具有效长度共同决定可用Z向空间；若工件过高，即使台面面积足够，也会因主轴退刀空间不足而无法装夹。因此在三维建模时，需要把主轴最高位、最低加工位、工作台顶面、立柱前缘和台面外轮廓分别建立参考，检查刀具、夹头、工件和压板之间的干涉关系。

　　横向与纵向进给可根据自动化程度配置手动滑台或数控滑台，模型中应保留驱动件、锁紧件和限位件的安装位置。对于轻型数控改造，丝杠、螺母座、联轴器和步进电机通常沿滑台中心线布置，避免偏置驱动造成爬行；限位开关则放在行程末端，防止主轴或工作台越位。线缆走向应沿立柱后侧和底座边缘整理，减少随主轴运动产生的拉扯。

　　该设备的应用价值不在于替代大型加工中心，而在于以紧凑结构完成小零件的快速加工与工艺验证。结构设计人员可据此校核导轨跨距、主轴悬伸、工作台承载和排屑空间；设备选型人员可结合工件最大轮廓、孔深、刀具长度和夹具高度判断安装边界；三维建模人员则可通过装配体检查运动行程、紧固件操作空间以及易损件更换路径，从而在实物制造前暴露干涉与刚性薄弱环节。
