龙门式铝型材数控雕刻铣床结构

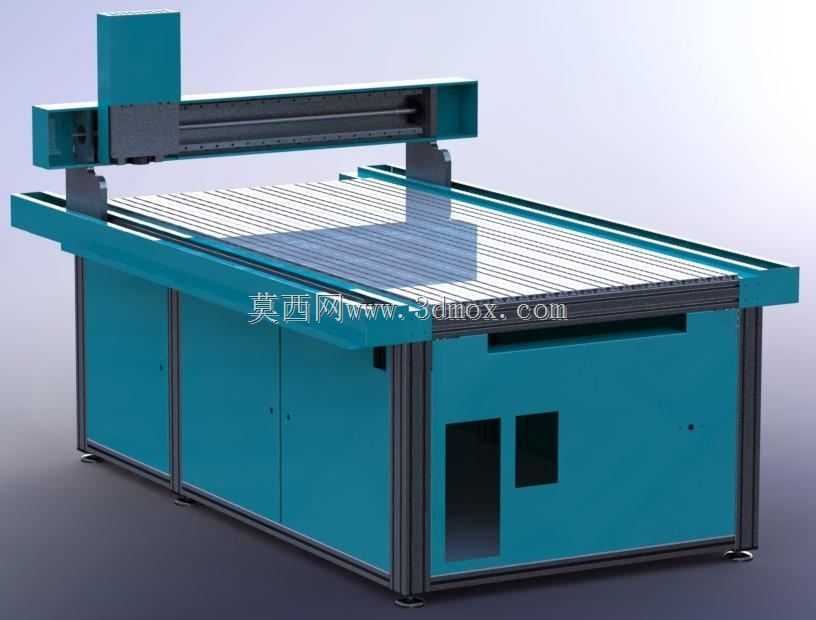

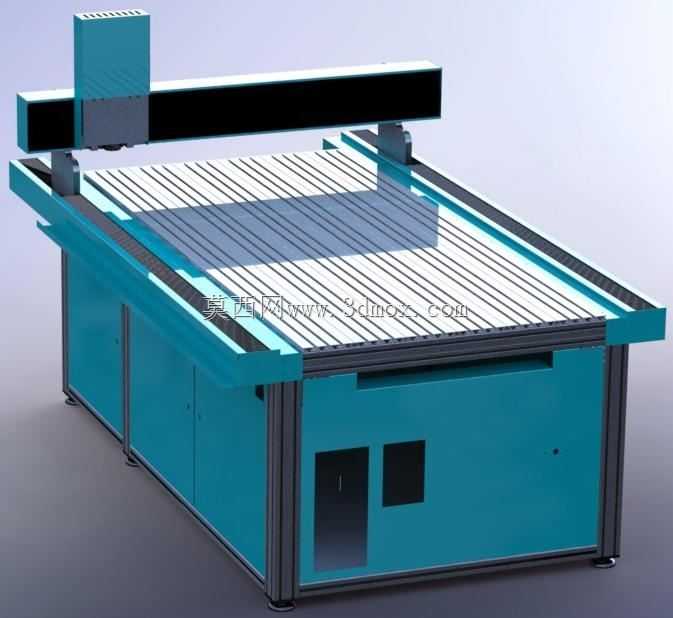

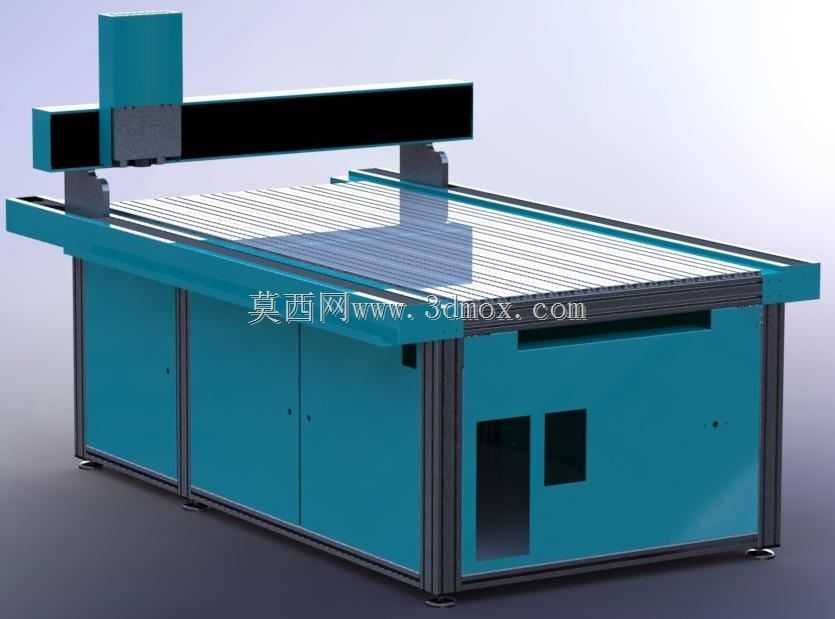

　　这套龙门式数控雕刻铣床主要面向中小型板材的平面铣削、开槽、轮廓切割与浮雕加工场景，常见于广告标识制作、木工家具样件加工、非金属板材裁切、软金属薄板试切以及教学实验中的数控运动平台搭建。设备采用床身工作台固定、横梁沿纵向移动的布局，加工时工件装夹在台面上，主轴组件沿横梁横向进给，横梁再沿床身两侧导轨完成纵向运动，Z轴负责主轴的升降切削。

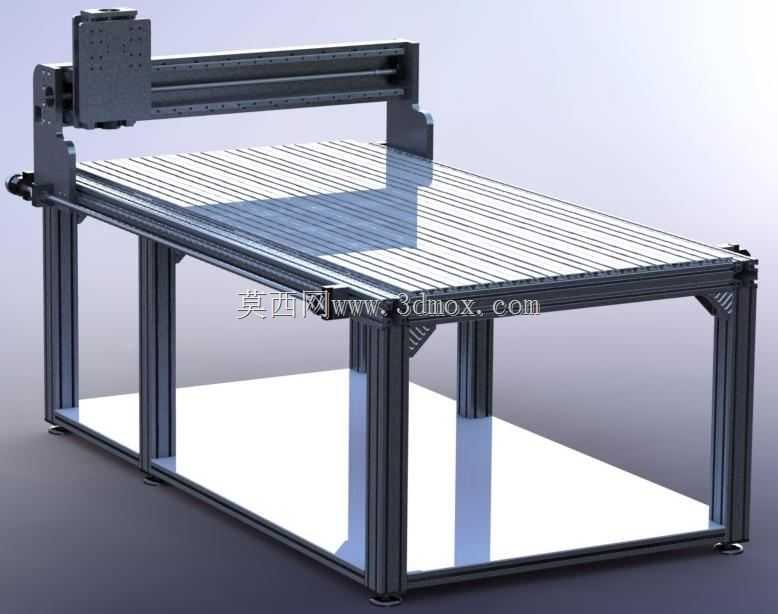

　　从结构思路看，机架主体大量使用工业铝型材拼装，底部由多根纵向型材组成落地支撑框架，腿柱之间保留开放空间，既减轻整机重量，也便于排屑、清理和电气部件布置。工作台面采用带T型槽的条状型材或型材拼接面板，能够通过压板、夹具快速固定木板、亚克力板、铝塑板、PCB板等工件；台面下方设置横向承托梁，避免长板材在加工过程中产生明显挠曲。

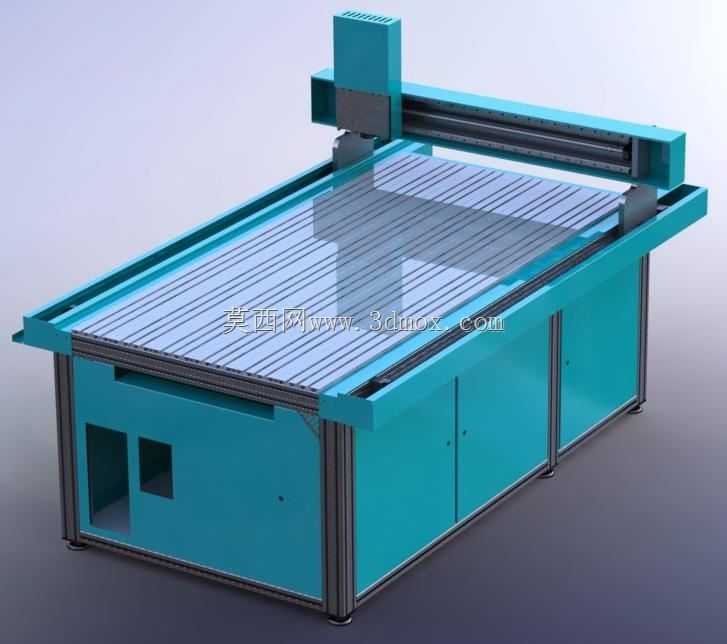

　　龙门横梁架设在两侧立式支撑座上，横梁内部集成直线导轨与传动安装面，主轴滑座沿横梁做X向运动。两侧立柱同步沿床身长度方向运动，形成Y向进给；这种双侧支撑方式相比单臂悬伸结构，具有更好的刚性和运动稳定性，适合较大幅面工件的连续加工。Z轴滑台上预留主轴安装孔位和调节空间，可装夹高速电主轴，配合夹头完成铣刀、雕刻刀的旋转切削。

　　外形边界上，设备整体呈长方桌式布局，工作台长度明显大于宽度，适合摊放大幅面板材；底部支腿落在地面，调平脚杯可补偿地面不平。安装时需要在设备四周预留操作和维护空间：前侧应留出上下料距离，后侧和端部要考虑拖链弯曲、电机安装以及控制系统走线，横梁运动到极限位置时不能与墙面或周边设备干涉。

　　建模时需重点表达铝型材截面槽口、角件连接位置、导轨安装基准、丝杠或同步轮传动空间、主轴滑座配合关系以及龙门两侧支撑的对称度。台面槽距、横梁高度和主轴伸出量共同决定可加工工件的最大厚度；若用于较硬材料，应在立柱根部、横梁连接座和电机座处增加加强件，以抑制切削振动。整体结构兼顾了拆装运输、成本控制和数控改造便利性，适合作为轻型数控加工设备的结构参考。
