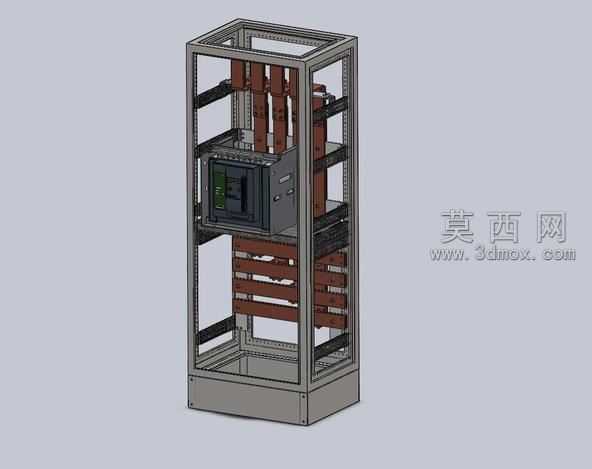

立式框架式电源配电柜内部结构三维设计

本作品采用三维参数化建模方式完成立式电源配电柜的完整结构设计，建模过程严格遵循电气柜体的实际生产装配逻辑，从整体框架到内部元件逐层搭建。首先完成柜体主框架的建模，采用标准型材拼接的框架式结构，精准还原型材的折弯、拼接、安装孔位细节，框架底部设置独立的安装底座，预留设备固定与接地安装位，框架侧边预留多层安装横梁的调节孔位，可适配不同规格电气元件的安装需求。柜体框架的材质设定为冷轧钢材质，表面做静电喷塑处理，渲染时还原金属哑光质感，框架的棱边做圆角过渡处理，避免实际生产中的锐边安全隐患。内部结构建模阶段，按照电源柜的电气排布规范完成元件布局：上部区域设置主母线排结构，采用铜质母线分层排布，母线排表面做绝缘包覆处理，不同相序的母线排通过色彩区分，建模时还原母线排的折弯角度、连接孔位、绝缘支撑件的安装细节；中部区域安装主断路器元件，精准还原断路器的操作面板、接线端子、安装固定卡扣的结构细节，断路器与框架之间通过安装板固定，预留操作手柄的操作空间与检修间隙；下部区域设置分支母线排与出线安装位，分层排布的分支母线对应不同出线回路，预留线缆走线、绑扎的空间，同时还原柜内的安装导轨、线槽、接地排等附属结构。渲染阶段采用工业产品级渲染参数，对金属材质、塑料绝缘材质、铜质导电材质分别设置对应的材质属性，调整光线角度清晰展现柜体内部的层级结构与装配关系，整体设计充分考虑电气安全间隙、元件安装便利性、后期检修操作空间，完全符合低压配电柜的实际设计规范，可用于柜体生产前的结构验证、装配模拟、方案展示场景，建模过程中所有安装位、连接结构均做干涉检查，确保各部件装配无冲突，结构尺寸符合行业通用标准。
