带侧开检修门的工业柜体结构设计

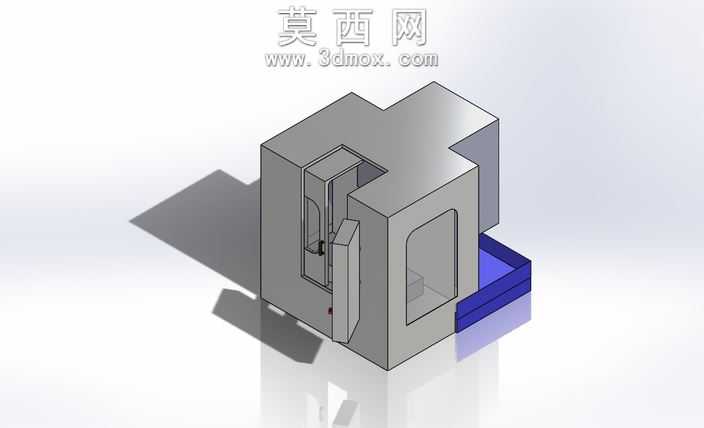

本作品采用SolidWorks完成全参数化三维建模，整体为十字型组合式工业柜体结构，建模过程严格遵循钣金加工工艺规范，对每一处折弯、拼接、安装位都做了精准的尺寸约束，确保模型可直接导出工程图用于生产下料。渲染阶段采用哑光冷灰金属材质模拟柜体冷轧钢板主体，还原真实钣金件的细腻磨砂质感，底部承托底座使用深蓝色工程塑料材质，与主体形成清晰的视觉区分，场景添加柔和的顶光与侧光，搭配地面反射效果，清晰呈现柜体的立体轮廓与结构层次。结构设计上，柜体正面设置嵌入式密封检修门，门体配备内嵌式把手与铰链结构，可实现顺畅开合，门体与柜体框架的贴合处预留密封胶条安装位，满足工业场景的防尘防护需求；柜体侧面开设圆角矩形透明观察窗，无需开门即可查看内部设备运行状态，观察窗采用压条固定结构，便于后期更换维护；柜体底部设置加高承托底座，既可以隔绝地面潮气，也预留了管线进出的走线空间，柜体顶部与侧部的延伸结构可拓展安装功能模块，适配不同的内部设备安装需求。设计思路围绕工业现场的实用需求展开，摒弃冗余装饰造型，以规整的几何形态保证结构强度与空间利用率，所有边角都做了圆角钝化处理，避免安装维护过程中出现磕碰划伤风险，各部件之间的装配关系清晰明确，门板与框架的配合间隙控制在合理公差范围内，既保证开合顺畅，也满足防护等级要求，整体结构兼顾了加工便利性、安装便捷性与后期维护的易用性，可直接作为工业电气柜体、设备防护外壳的设计参考模板。
