吹塑玩具小轿车成型模具结构

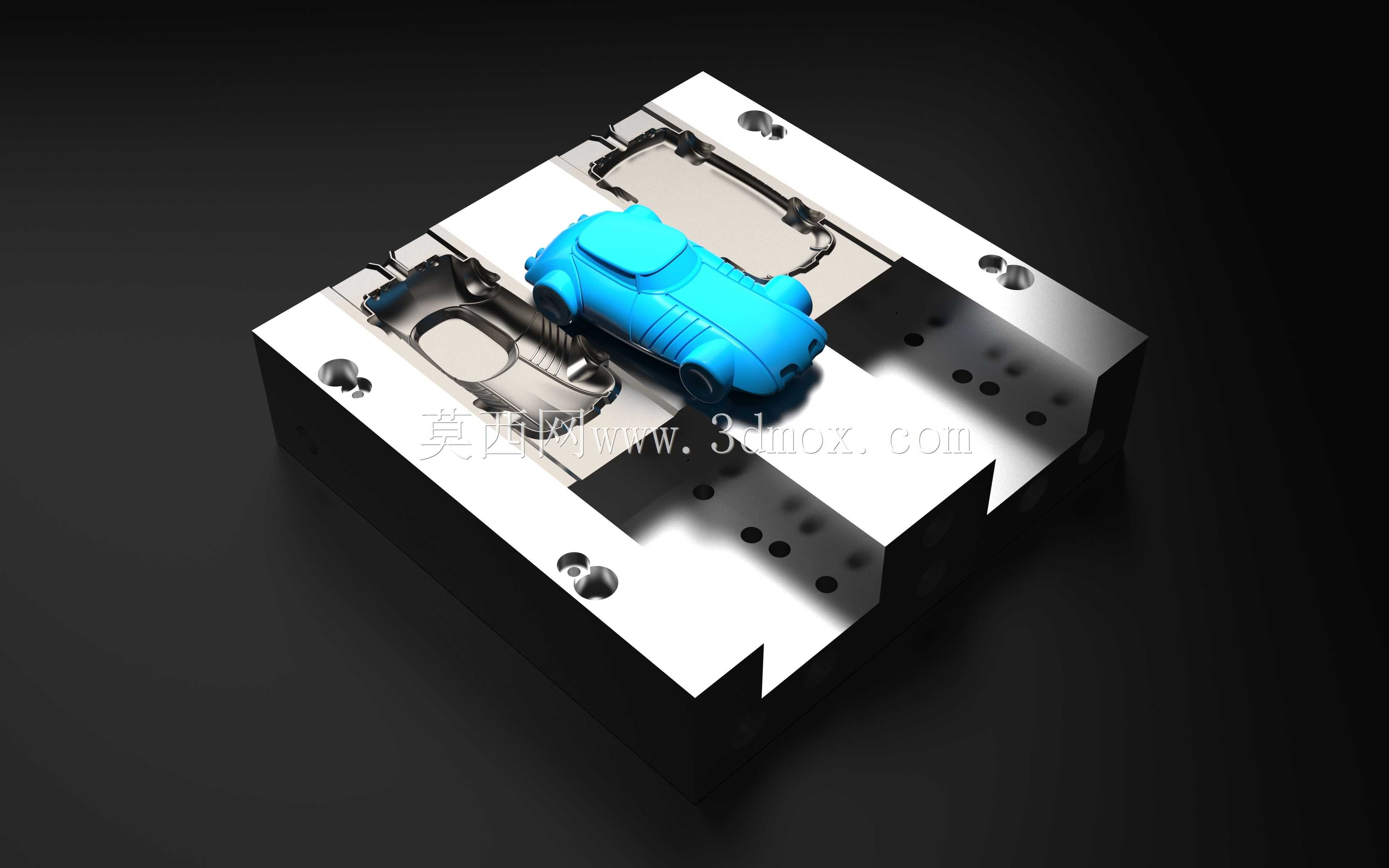

　　这套结构围绕小型吹塑玩具车的成型需求展开，核心不是单纯复刻一辆小车外观，而是把塑件外形、分型、排气、冷却和开合模动作放进同一套模具边界里协调。画面中蓝色小车置于模腔区域，周围可见成型面、安装基面、导正孔位和紧固位置，能够直观看到制品在模具中的摆放姿态。对结构设计人员来说，这类模具首先要确认制品投影面积、吹胀方向和分型线走向。玩具车壳体属于薄壁外观件，曲面过渡多，轮拱、车顶、车头和车尾都存在连续弧度，如果分型面选择不合理，合模时容易产生飞边，也会增加后期修整工作量。设计时通常沿车身最大轮廓布置分型线，使左右模腔在闭合后能够均匀夹持型坯，并让吹胀压力作用在可控范围内。模具实际用途集中在小型塑料玩具车壳体试制或批量生产，

　　型坯经挤出后进入模腔，合模、吹气、冷却、开模，再由人工或辅助机构取出制品。由于制品尺寸小，模具不需要复杂抽芯，但外观面质量和轮廓一致性仍然关键。模仁区域需要兼顾曲面光洁度与排气，尤其在车身顶部、轮罩边缘等气体容易滞留的位置，应通过分型面间隙或局部排气结构让空气顺利排出，避免出现吹胀不足、表面闷痕或局部壁厚偏薄。冷却布局直接影响节拍和成型稳定性。模型中模架外侧和成型区域预留了较多孔位与安装面，工程细化时可在靠近型腔曲面的位置布置水路，使上下或左右模块温度均衡。冷却通道不能只追求靠近制品，还要避开导柱、螺钉、镶件和薄弱钢位；对于小车这种深浅变化明显的壳体，车顶、车底和侧边的散热条件不同，水路走向应尽量随形分布，

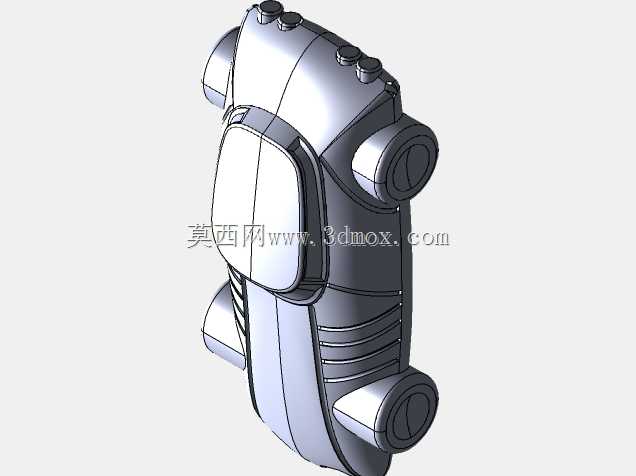

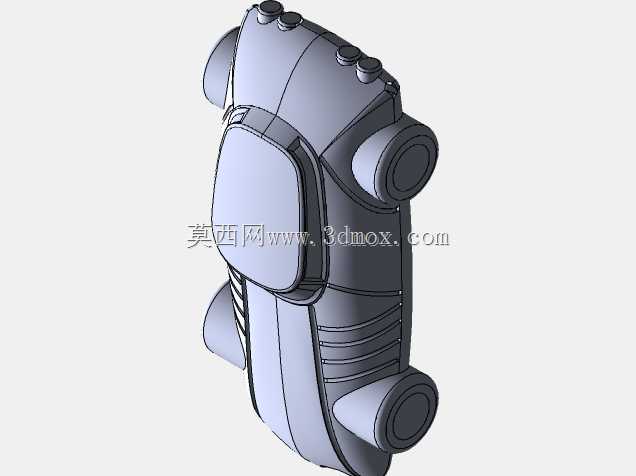

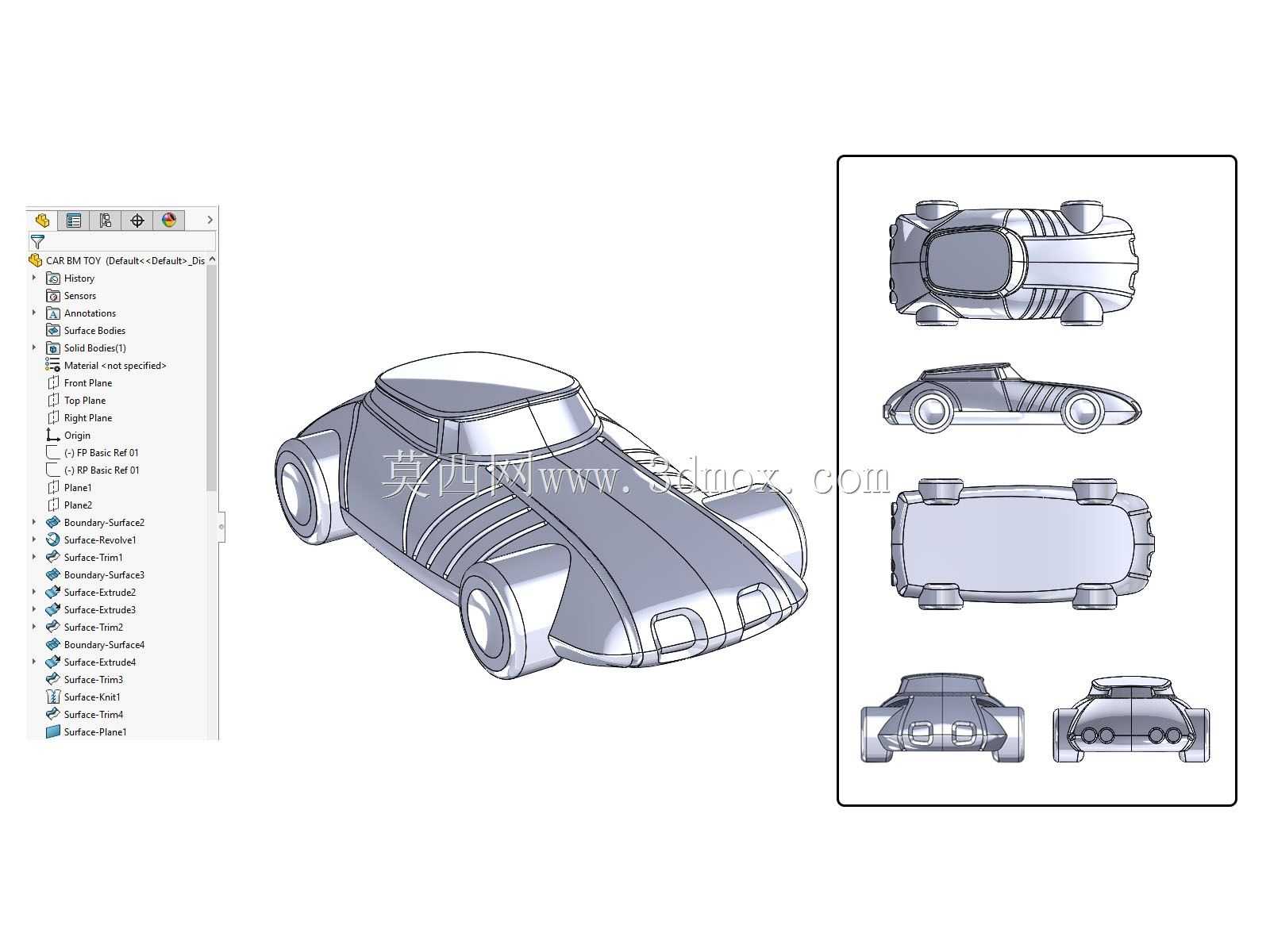

　　减少局部过热导致的脱模变形。外形尺寸与安装边界方面，模架需要适配目标设备的拉杆间距、锁模力和安装螺孔分布。图中模块四角和基面的孔位可用于导向、定位和固定，设计时要核对闭合高度、开模行程以及制品取出空间。小车虽然体积不大，但吹塑模合模时需要承受型坯夹紧和气压作用，模板刚性不能忽视，承压面应连续贴合，避免局部悬空。若采用镶拼结构，还要考虑拼缝是否会在制品表面留下痕迹，以及镶件背面是否有可靠锁紧和密封。建模过程中，车身曲面应先作为制品参考，再由制品面向外偏出壁厚并生成模腔。分型面不能简单一刀切，而要顺着曲面变化建立连续分模线，保证上下模在布尔运算后无碎面、无倒扣。对于车轮位置等局部凹陷，若吹塑工艺允许通过圆角和拔模斜度自然成型，

　　可优先避免复杂滑块；若外观要求必须形成较深侧向特征，则要增加侧向抽芯或预留手工取件角度。导向件的布置要保证合模 repeatability，定位销与导柱应承受合模偏差，避免型腔错位。紧固螺钉则需靠近成型载荷区域，均匀分布，防止模板在反复开合中产生微变形。整体来看，该结构适合用来讲解吹塑模具从制品摆放到模架规划的完整思路：先确定工艺方向和分型，再处理型腔曲面、排气、冷却、导向与安装，最后校核开模取件和设备边界。对从业者而言，它的价值在于把小型玩具车外观件与模具钢料之间的关系表达清楚，便于后续进行结构细化、工艺评审和加工制造。
