注塑成型锁模结构三维设计方案

　　这套锁模结构主要服务于小型注塑件的成型工序，在卧式注塑机的定模侧安装使用，核心作用是在注塑充模、保压阶段提供足够的锁合力，避免模腔受熔融塑料压力作用出现分型面溢料、飞边缺陷，同时在开模阶段配合顶出机构完成动作时序的衔接，保障成型周期的动作连贯性。从实际产线应用来看，这类锁模结构多用于小型通讯结构件、消费电子外壳类零件的注塑生产，适配100吨到160吨锁模力区间的卧式注塑设备，不需要对设备原有模板做大规模改造，直接通过模板上的标准T型槽配合压块即可完成固定，安装时需要保证锁模块的安装平面与设备模板平面的平行度控制在0.02mm以内，避免合模过程中出现偏载导致锁合面磨损过快。

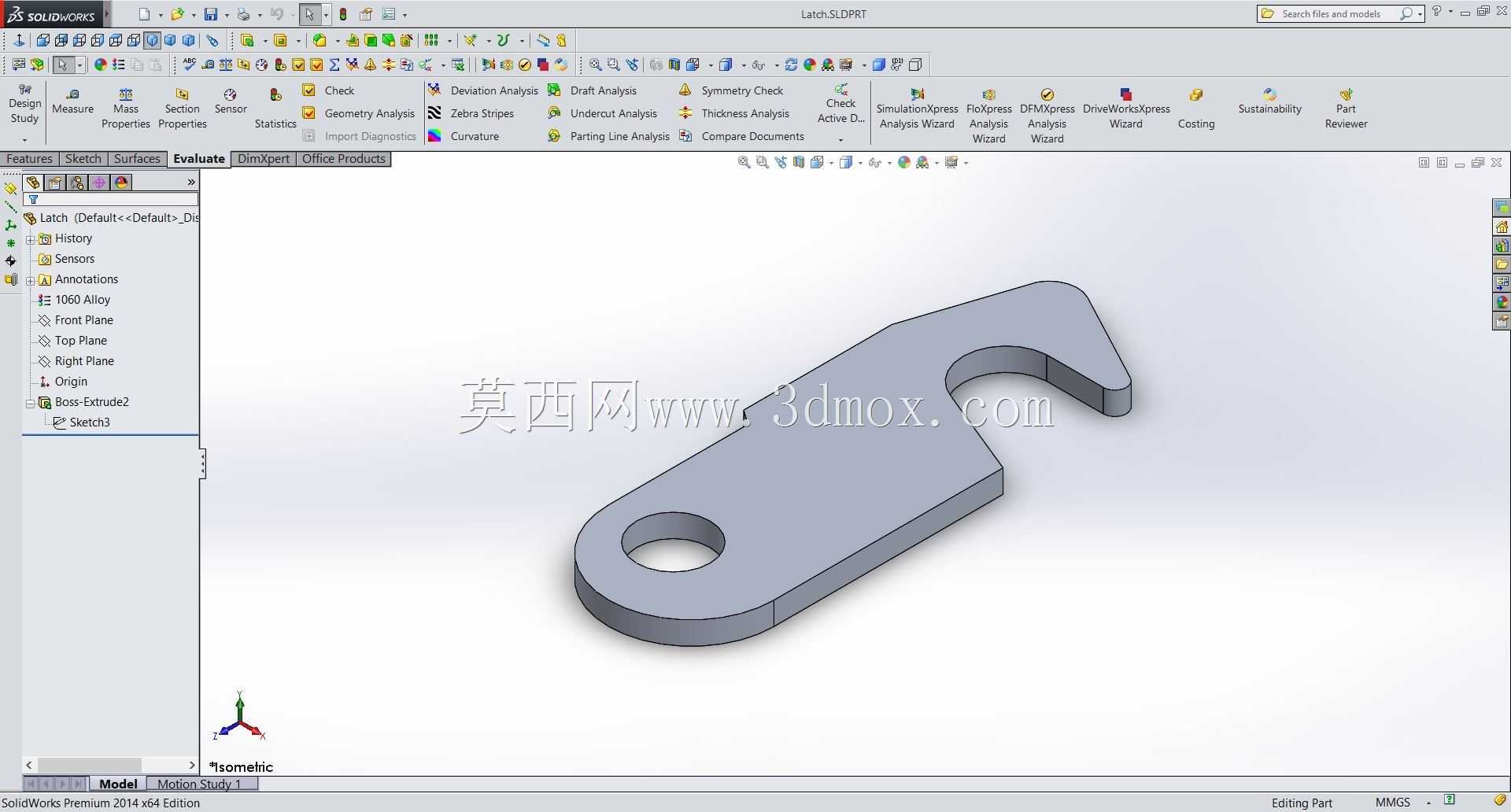

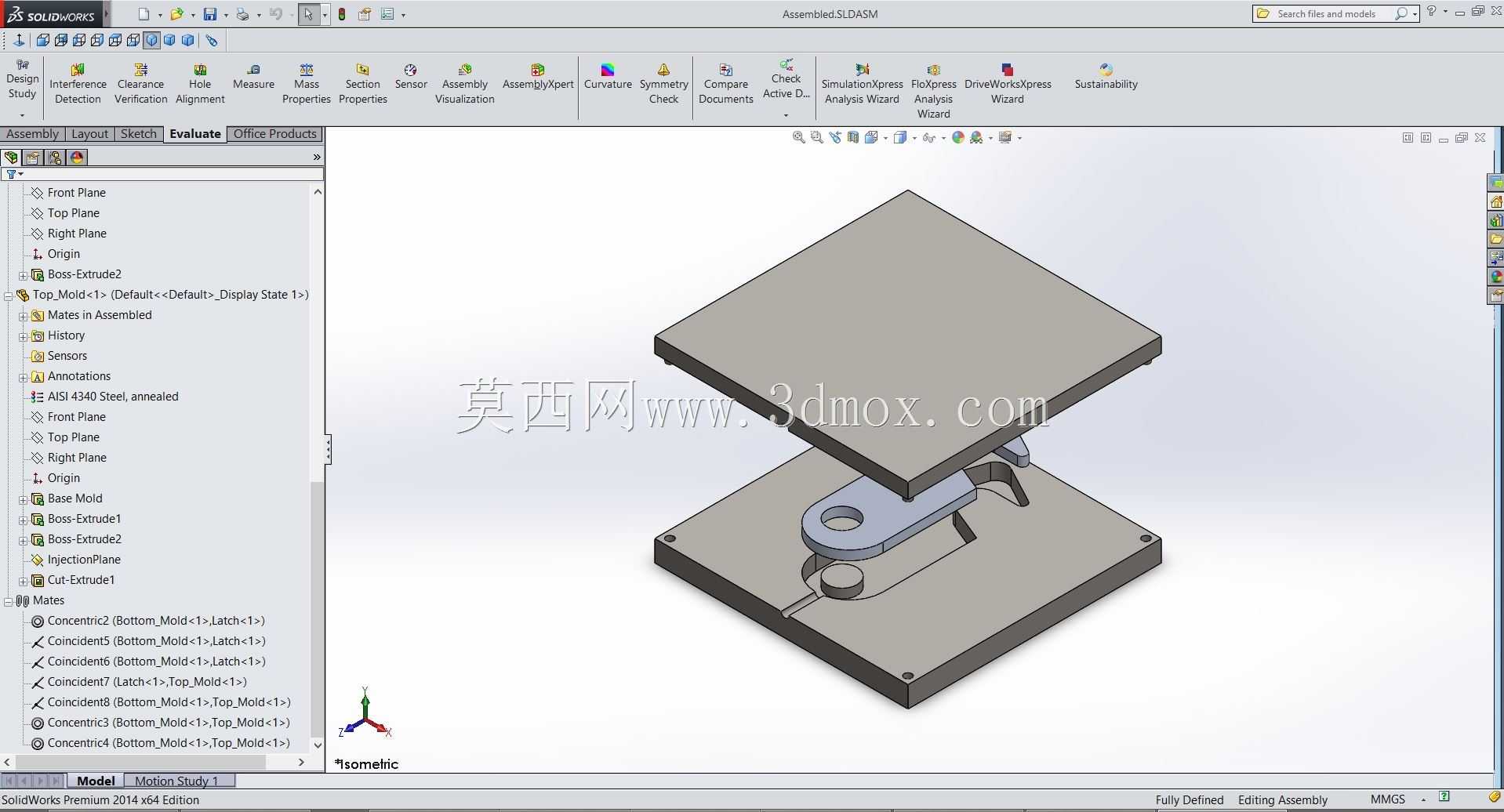

　　设计过程中首先考虑的是锁合行程与开模距离的匹配，这套结构的锁合有效行程设置为12mm，刚好覆盖小型注塑件的分型面贴合余量加上安全间隙，不会因为行程过长导致合模动作冗余，也不会因为行程不足出现锁合不到位的情况。锁合面的角度选择了7度的斜楔角度，这个角度是经过多轮试模验证的平衡值：角度过小会导致开模时锁块脱开阻力过大，容易拉伤配合面；角度过大则会降低锁合的自锁性能，在注塑压力波动时容易出现涨模问题。锁块的主体材质选用了常用的P20模具钢，配合面做了氮化处理，表面硬度达到HRC58-62，能够承受长期反复合模的冲击磨损，正常生产工况下的使用寿命可以达到30万模次以上，不需要频繁更换维护。

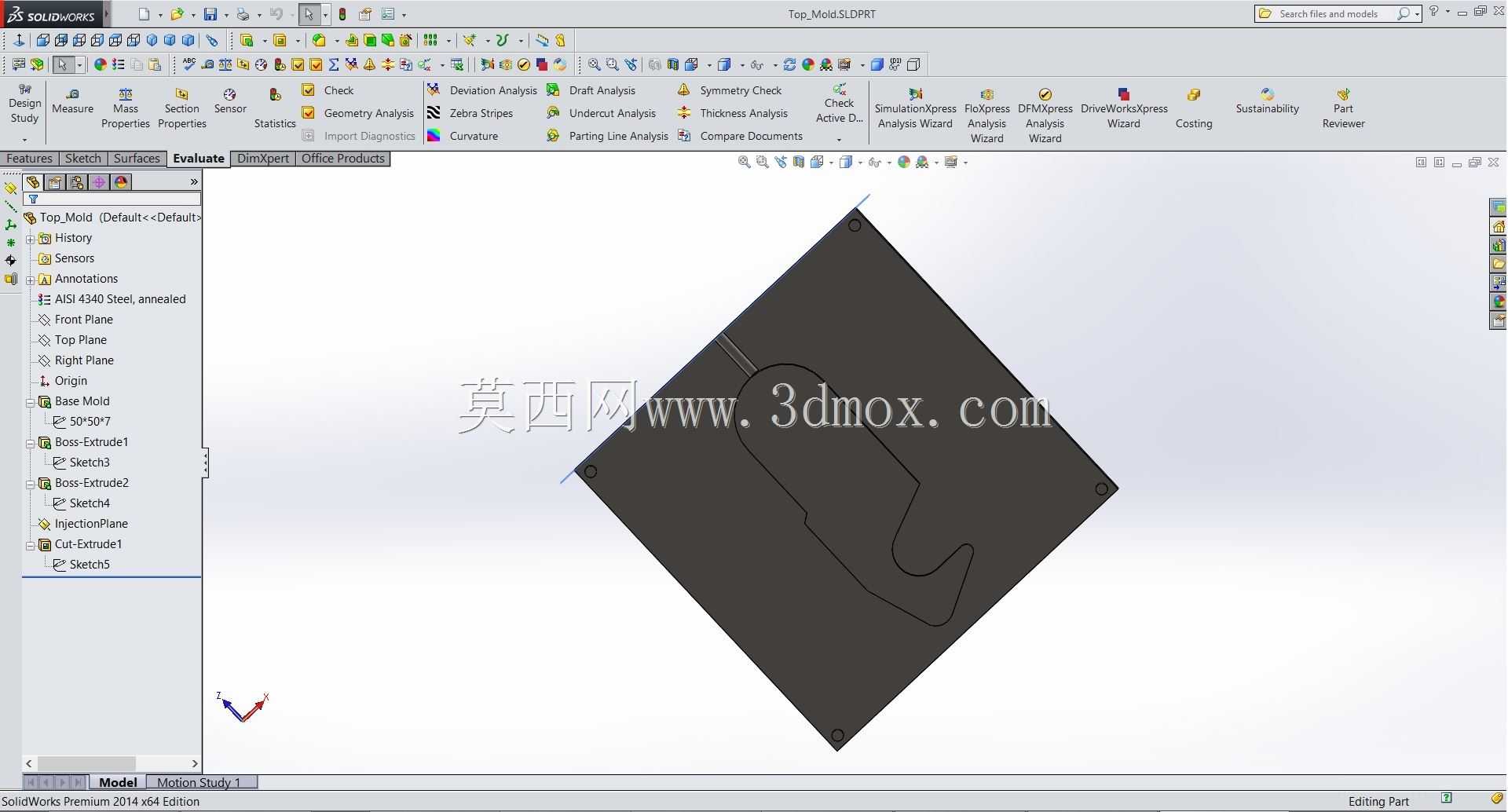

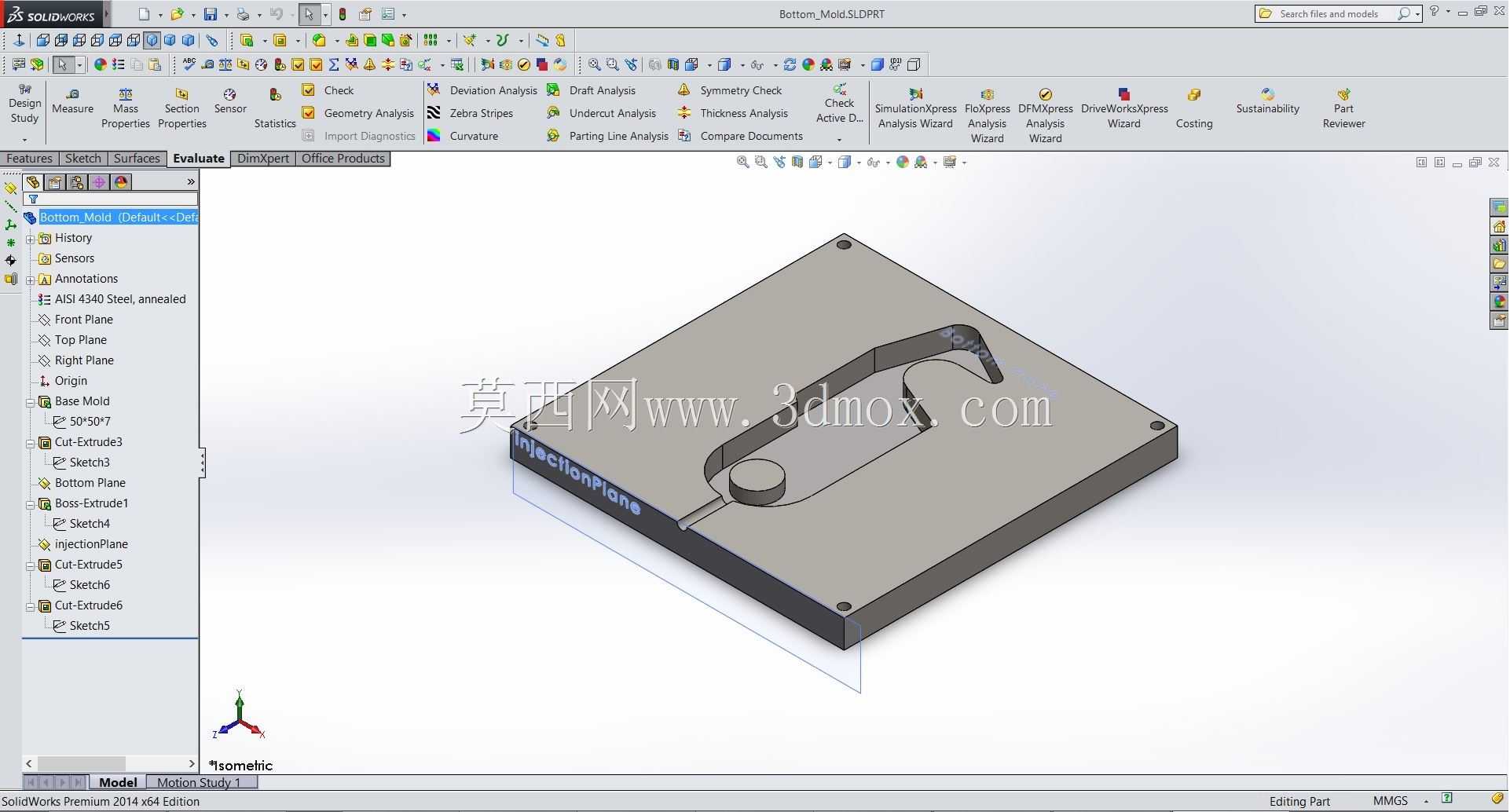

　　结构的外形轮廓采用了方形安装基准，整体安装边界控制在180mm×180mm的方形区域内，厚度方向尺寸为22mm，不会和模具上的冷却水路、顶针孔位产生干涉，设计时特意将锁块的固定孔位设置为腰型孔，允许安装时存在±2mm的位置调整量，方便现场装配时微调锁合的贴合精度，不需要对模板做二次配钻。锁合的配合间隙控制在单边0.01mm，既保证合模时能够顺畅导入，不会出现卡滞问题，又能避免间隙过大导致成型过程中出现错位，影响塑件的尺寸精度。

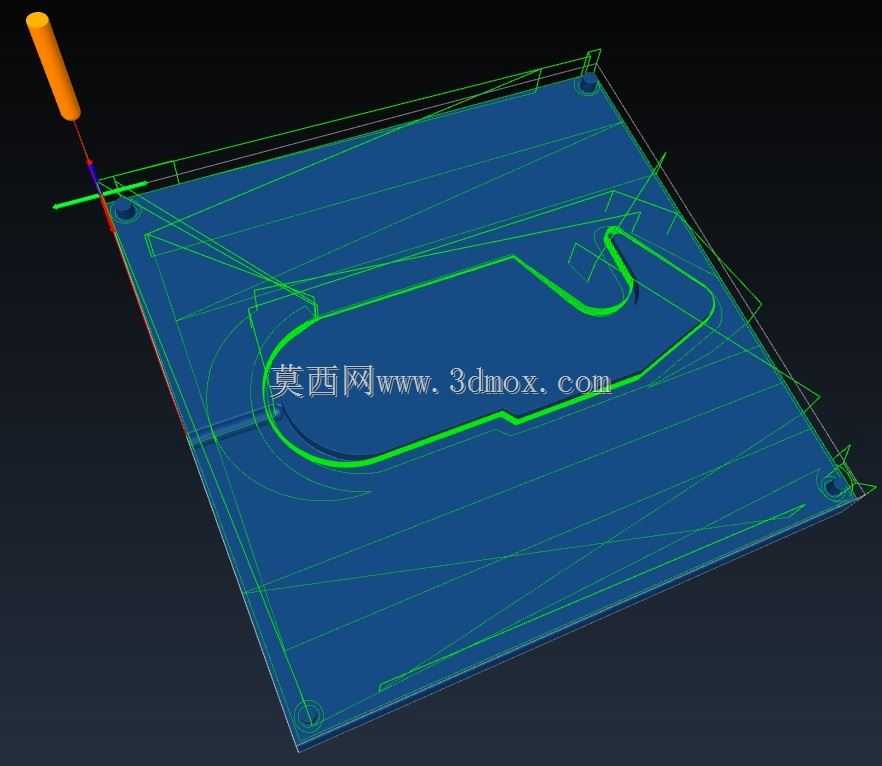

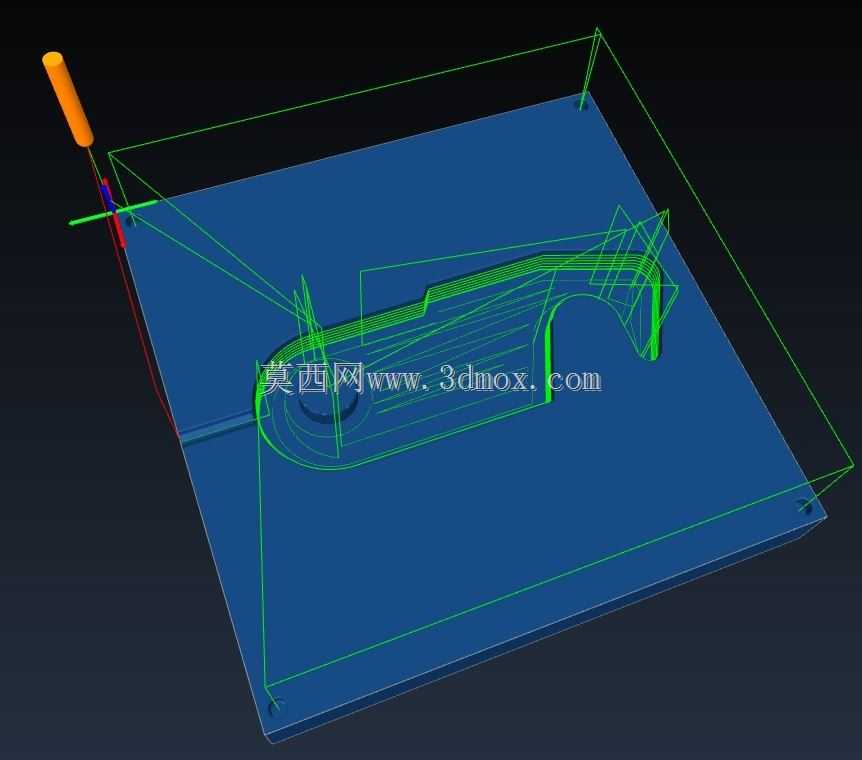

　　从功能特性来看，这套锁模结构属于机械式刚性锁合，相比液压锁模的响应速度更快，动作可靠性更高，不会因为液压系统的压力波动出现锁合力不足的问题，尤其适合成型精度要求较高的薄壁通讯类塑件，能够将分型面的错位量控制在0.005mm以内，有效减少塑件的飞边修整工作量。在注塑路径的规划上，配合这套锁模结构的进胶点设置在塑件的非外观面，充模过程中模腔压力的分布均匀传递到锁合面上，不会出现局部受力过大导致的锁块变形问题。G代码的刀路规划针对锁块的配合面做了精加工预留，最后一道精铣工序采用了小进给量的顺铣加工，保证配合面的表面粗糙度达到Ra0.8以下，减少合模过程中的摩擦阻力，同时降低配合面的磨损速率。

　　实际装配过程中需要注意，锁块的固定螺栓要采用12.9级的内六角螺栓，拧紧力矩控制在35N·m，并且要加装防松垫圈，避免长期反复合模的冲击导致螺栓松动。合模调试时要先在手动模式下缓慢合模，检查锁块的导入是否顺畅，配合面的接触面积要达到85%以上，如果出现局部接触过硬的情况，需要用红丹粉配研，调整接触点位，避免出现应力集中导致锁块崩裂。日常维护时只需要定期在配合面涂抹少量高温润滑脂，减少磨损即可，不需要复杂的保养流程，适合批量生产的车间环境使用。
