车间自定心对刀工装结构设计

　　这套自定心对刀工装主要面向普通铣床、钻床、小型加工中心以及钳工工位的快速找正场景，解决长条形工件、刀杆、轴套类零件在机用台虎钳上反复打表、反复调整的问题。日常加工中，操作人员常需要把细长杆件或待加工刀具快速摆到与工作台进给方向平行的位置，传统方式依赖百分表逐点校正，换件后还要重复找正，辅助时间占比很高；该工装通过两侧同步收拢的定位结构，把工件放入后即可自动居中，减少人为敲正和表测次数。

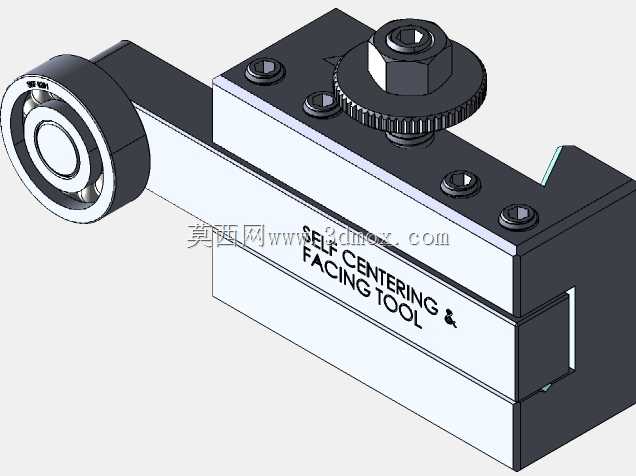

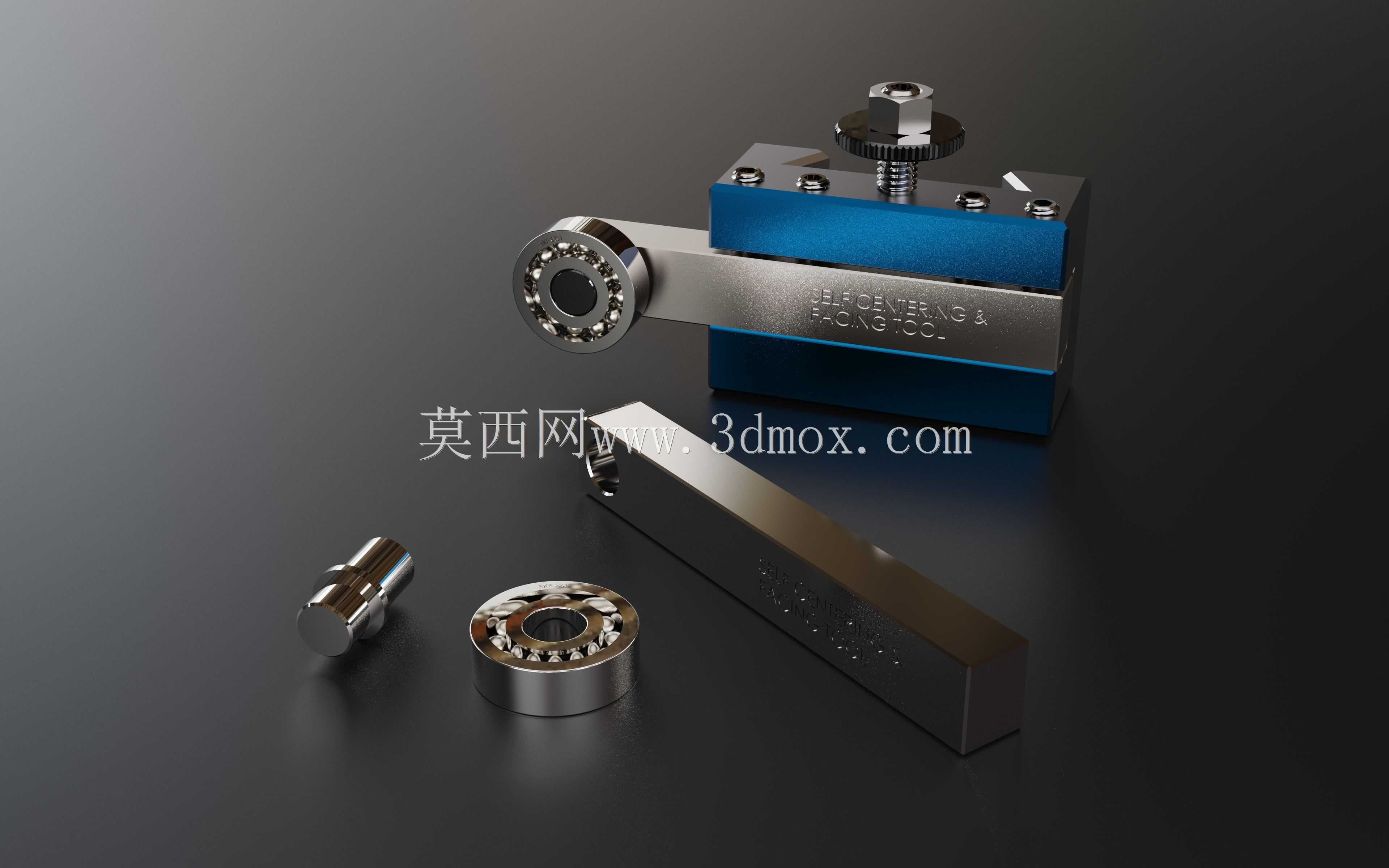

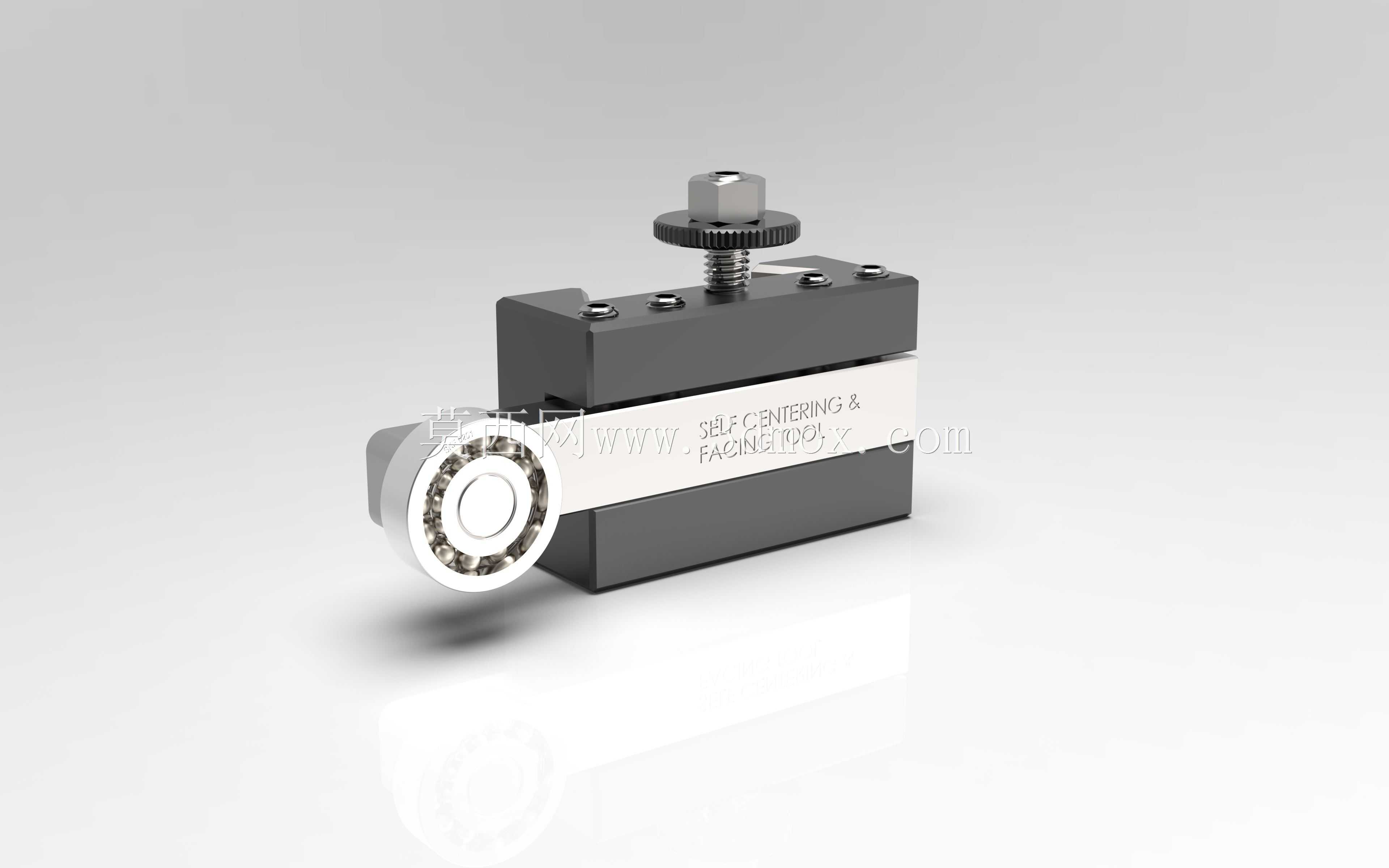

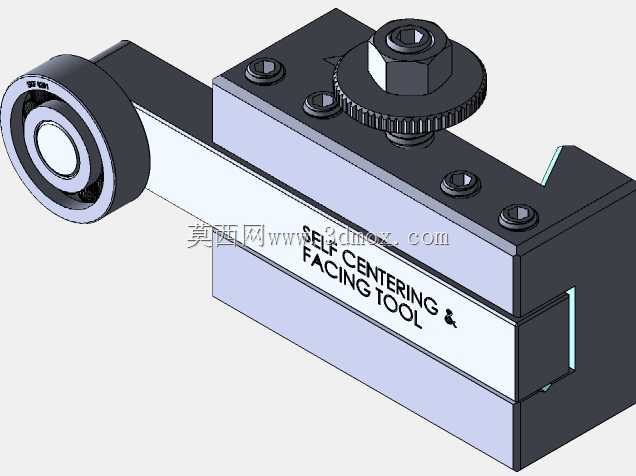

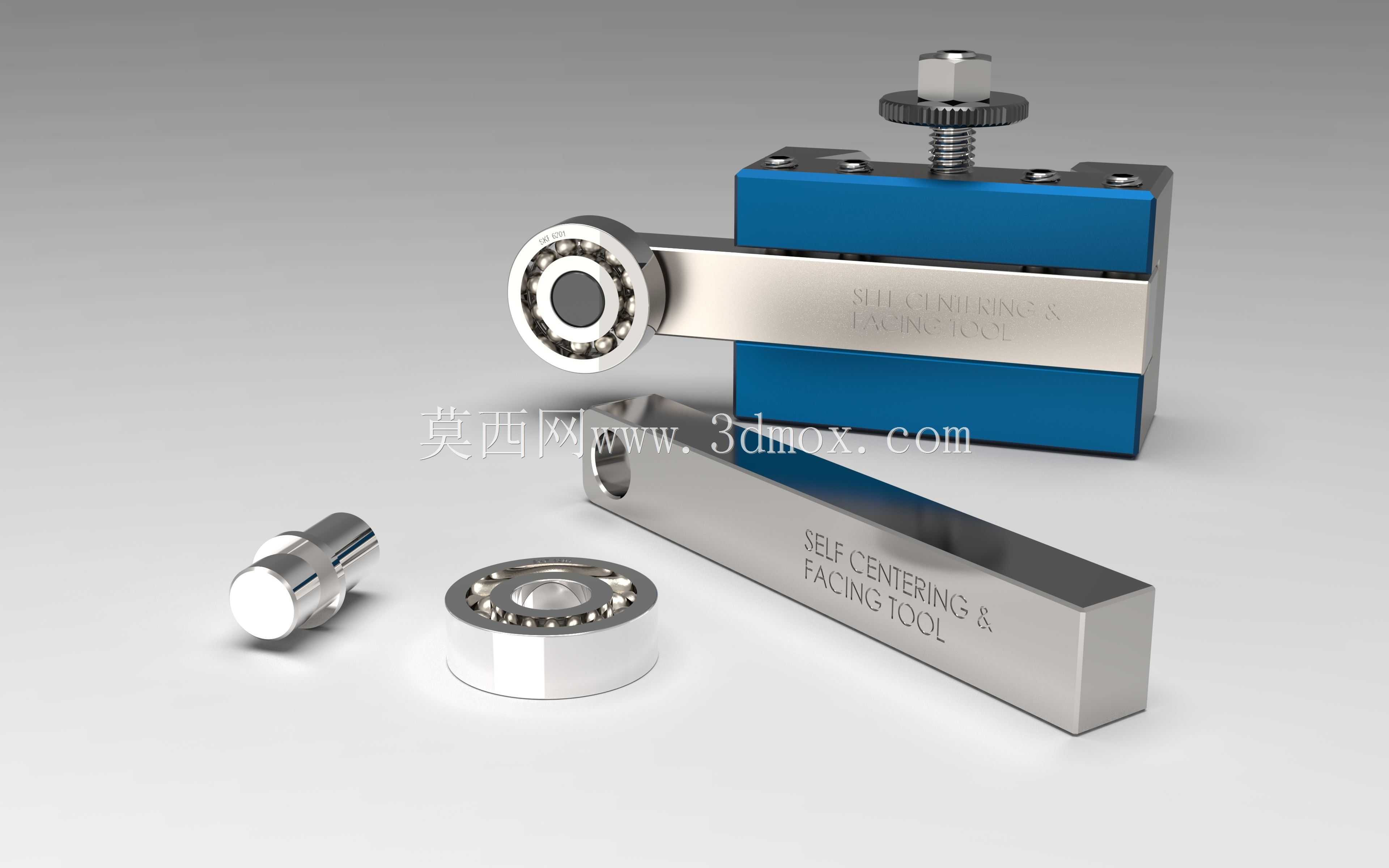

　　从结构组成看，装置包含蓝色基座、上下夹持块、顶部调节螺杆、滚花锁紧螺母、长条形自定心靠尺、深沟球轴承以及短圆柱定位销。基座承担安装基准，底面可直接贴平机床工作台或磁力平台，侧面预留压紧空间；顶部螺杆通过细牙螺纹提供稳定下压力，滚花螺母便于徒手预紧，必要时再用扳手补充锁紧。长靠尺上加工有与轴承外圈配合的孔位，轴承既可以作为转动支撑，也能作为滚动定位面，在贴靠工件时降低滑动摩擦，避免划伤已加工表面。

　　设计思路上，工装没有采用复杂液压或气动元件，而是利用机械同步定位与螺纹锁紧实现可靠夹持，这样更适合车间多油屑、强振动的环境。蓝色夹块与金属靠尺之间形成稳定的夹持通道，工件放入后，靠尺围绕定位关系完成侧向找正，螺杆再提供垂直方向约束。轴承和销轴作为独立小件，可在磨损后单独更换，维修时不需要整体报废基座，后期维护成本较低。

　　外形边界方面，基座属于紧凑型台式结构，长宽尺寸控制在小型工作台可容纳范围内，高度方向主要由顶部螺杆和螺母决定，安装时需预留扳手旋转空间。长靠尺伸出后用于贴合工件侧面，因此在机床工作台上布置时，应保证靠尺运动范围内没有压板、切屑或刀具干涉。若用于钻床，需要核对钻头下行路径与工装夹持区的距离；若用于铣床，则应确认工作台行程、虎钳开口和刀具直径之间不会发生碰撞。

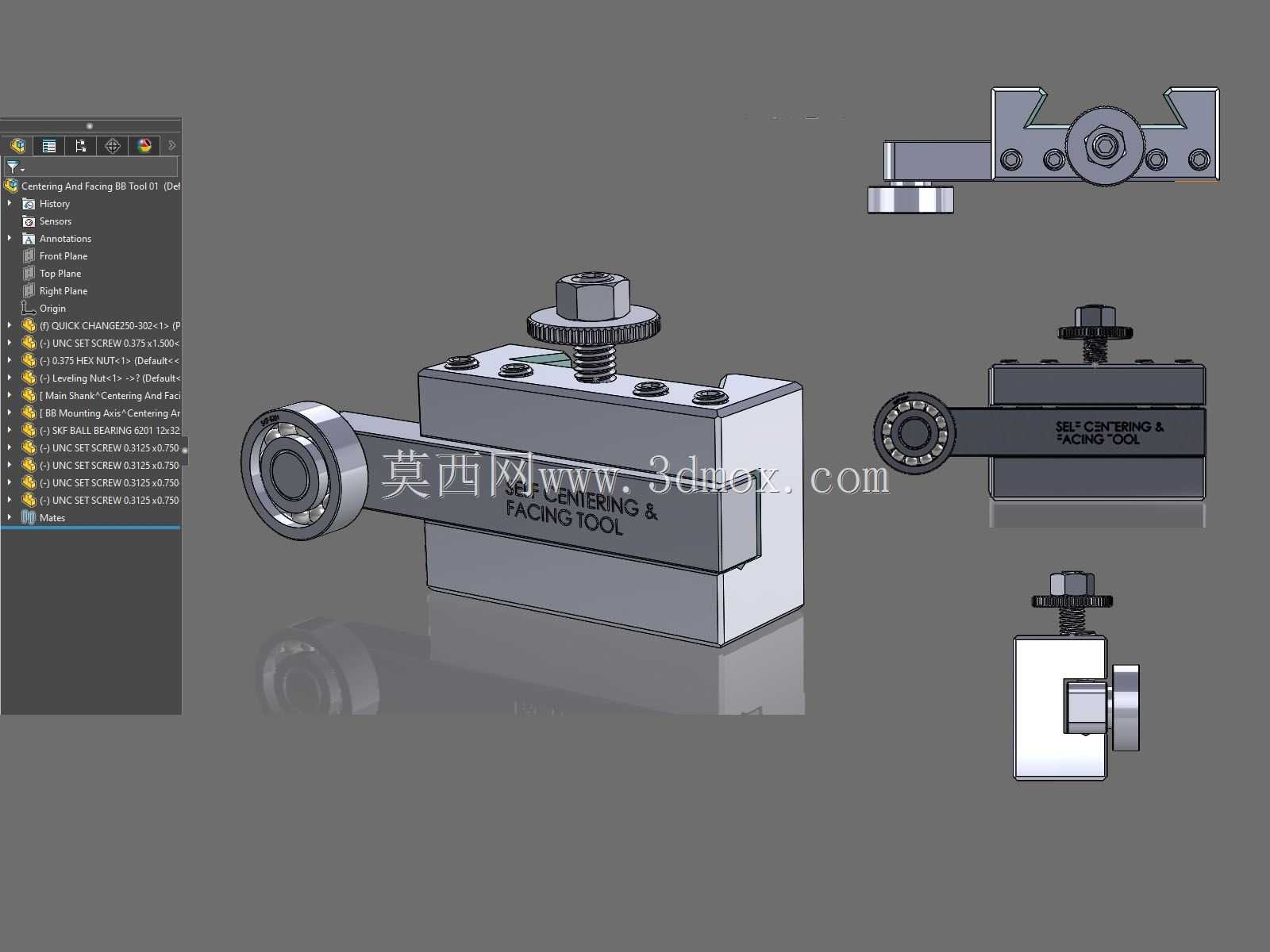

　　实际使用时，该工装既可以作为对刀辅助块，也可以作为小批量轴类、套类零件的定位夹具。对于需要频繁换件的维修车间和教学实训场景，这种结构能明显降低找正难度；对于三维建模人员，模型中螺纹、轴承、夹持块和靠尺之间的配合关系也适合作为机构装配、干涉检查和工程图表达的练习对象。
