机修车间刃磨硬化刀片专用工装夹具

　　这套工装夹具的设计初衷，源于机修车间日常维护中反复出现的一个实际痛点：设备检修时经常需要更换或修复少量硬质合金刀片、高速钢刀片以及经过表面硬化处理的异形刀片。若直接拿到普通砂轮机上手持刃磨，角度一致性差、进给量不稳定，操作者还容易因发热、抖动或砂轮崩边而受伤。针对这种小批量、多规格、要求快速换型的刃磨任务，专门设计一套可固定在磨床或砂轮机旁的夹持装置，比单纯依赖手工经验更可靠。

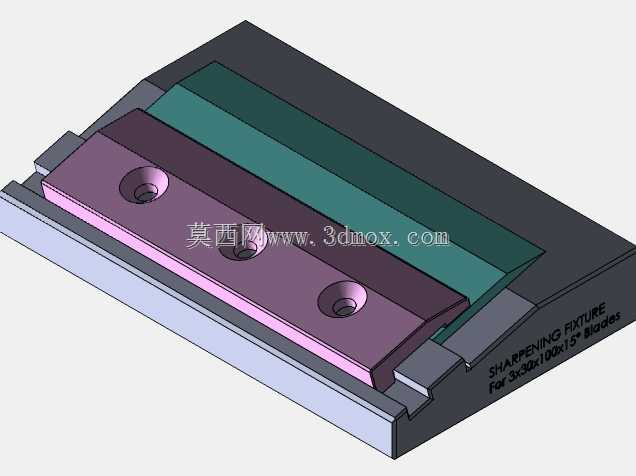

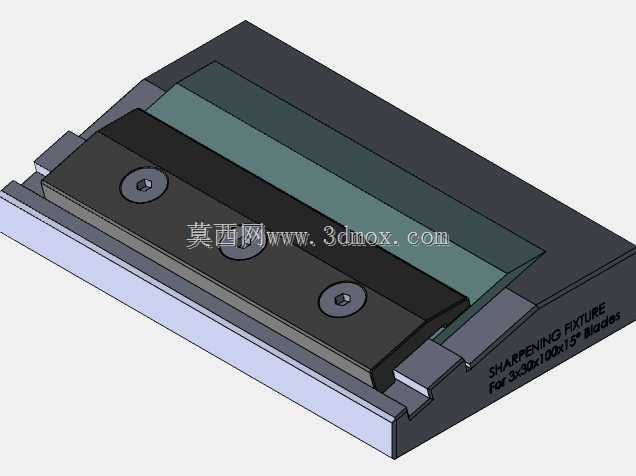

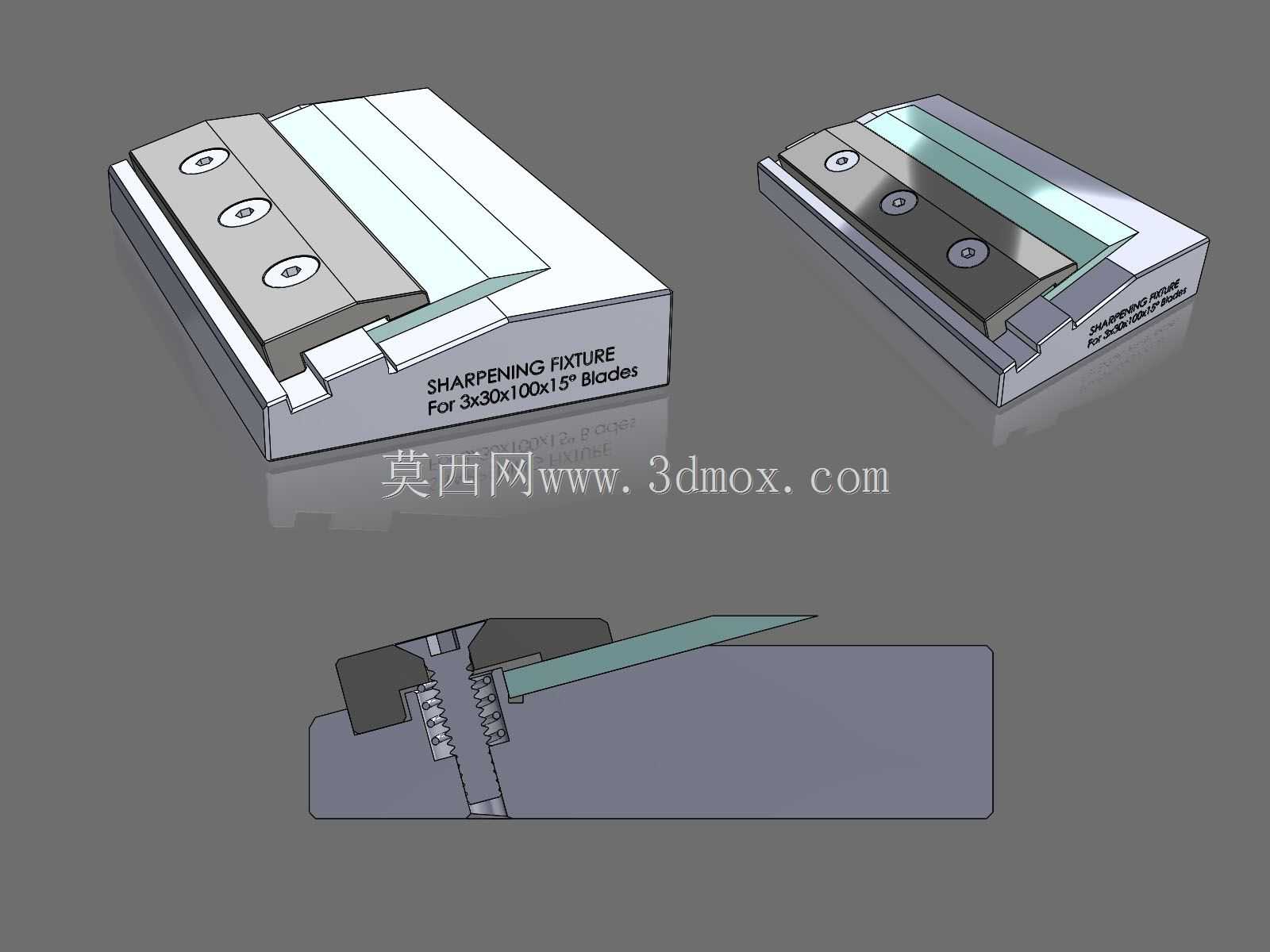

　　从结构思路上看，装置的核心并不是追求复杂的多轴联动，而是把刃磨过程中最关键的几个自由度约束清楚。刀片需要被稳定压紧，不能在磨削力作用下窜动；刃口相对砂轮的角度要可调，并在调好后可靠锁死；当刀片两侧都需要刃磨时，夹具应能快速翻转或换位，避免反复拆装造成基准丢失。模型中可以看到底座、支承座、回转或摆动调节件、压块以及锁紧件之间的配合关系，这些特征直接对应实际装夹时的定位面、压紧点和角度刻度位置。

　　在车间布置时，这类工装通常安装在磨刀机、工具磨床工作台或固定式砂轮机附近。底座需要预留与工作台T型槽、压板或螺栓连接的边界，因此外形尺寸不能只考虑夹具本体，还要留出操作者手部空间、砂轮防护罩干涉区以及排屑排水位置。若夹具过于靠近砂轮侧面，换刀和清理磨屑会明显不便；若支承高度过低，刃磨时手腕缺乏依托，进给稳定性也会下降。合理的高度应使刀片刃口接近砂轮中心水平线附近，让磨削接触区处于砂轮较稳定、跳动较小的位置。

　　功能上，该装置重点解决单侧和双侧刃磨的效率问题。对于单侧刃口，刀片放入定位槽后，由压块均匀压紧，调节件确定主偏角或楔角，再通过锁紧机构固定角度；对于双侧刃口，夹具利用对称定位或翻转结构，使第二侧刃磨能够继承第一侧建立的基准，减少重新对刀时间。硬化刀片本身硬度高、磨削热敏感，夹持稳定后可以采用小进给、多次冷却的方式，避免刃口退火或产生微裂纹。

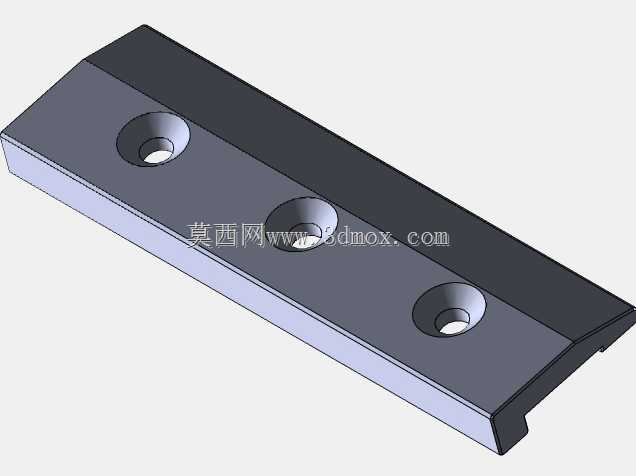

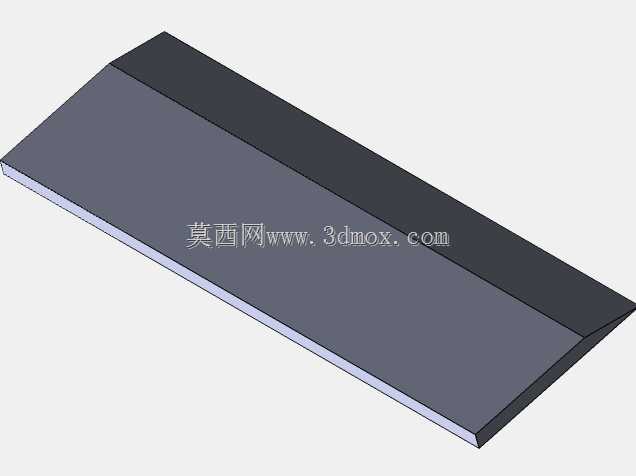

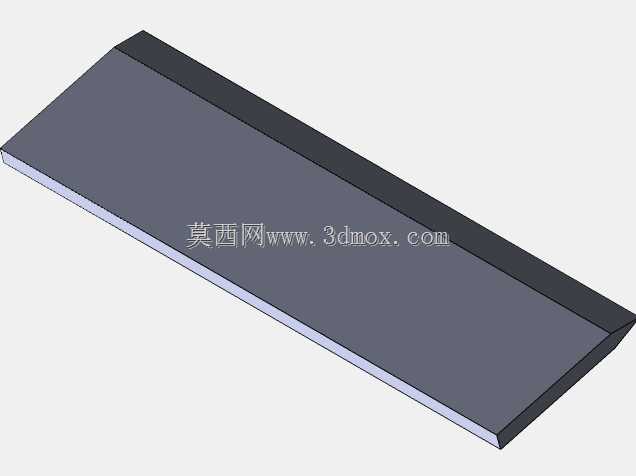

　　设计时还需考虑刀片规格差异。不同厚度、宽度和刃口形状的刀片，不能依靠同一组压块硬压，否则会出现点接触、压伤或定位偏移。较合理的做法是在定位面上设置可换垫块或可调挡块，使压紧力落在刀片刚性较好的区域，避开薄刃和已加工面。压块与刀片之间可增加铜皮或软质垫片，既增加摩擦，又防止夹痕。对于形状不规则的刀片，则应通过支承面与侧向定位面共同限制姿态，而不是单纯靠螺栓强力夹紧。

　　从三维建模角度看，装配时应重点检查夹具运动件与砂轮、防护罩、工作台压板之间的间隙，确认角度调节到极限位置时没有结构干涉；底座连接孔的位置要与常用磨床工作台槽距匹配；锁紧手柄的旋转范围不能与操作者手部或冷却管路冲突。投入使用后，这套工装能够把原本依赖手感的刃磨动作转化为有定位、有压紧、有角度锁定的稳定工序，特别适合机修班组处理少量但种类繁杂的刀片修复任务。
