UNC粗牙平端紧定螺钉参数化选型库

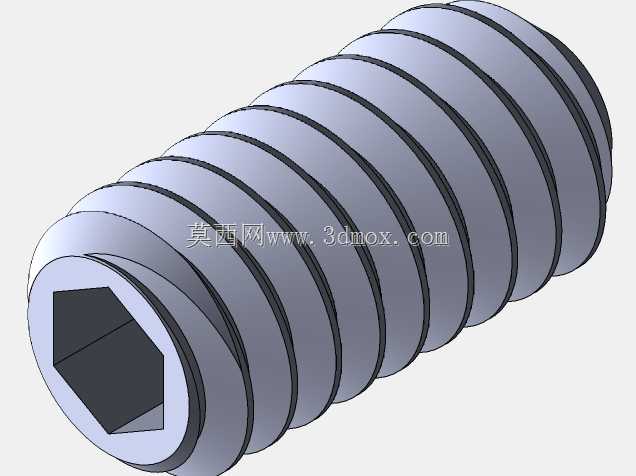

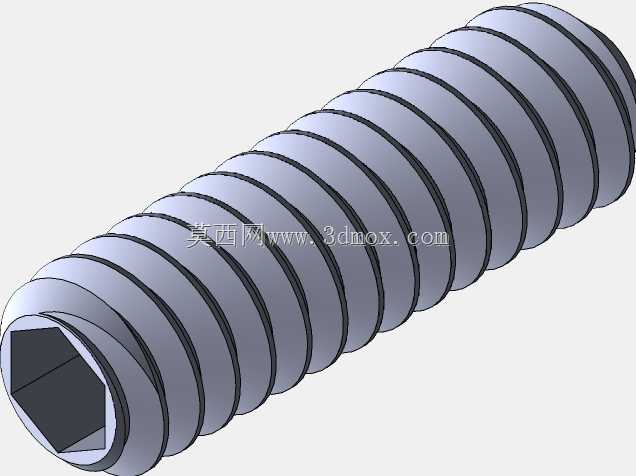

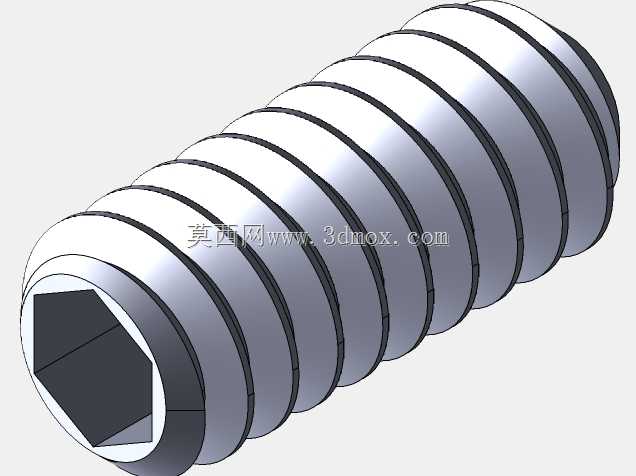

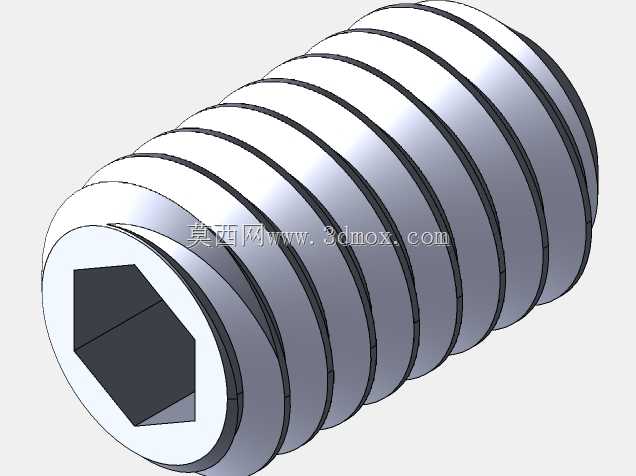

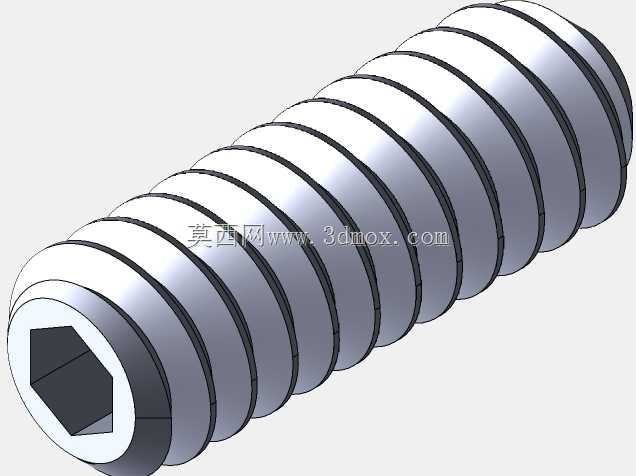

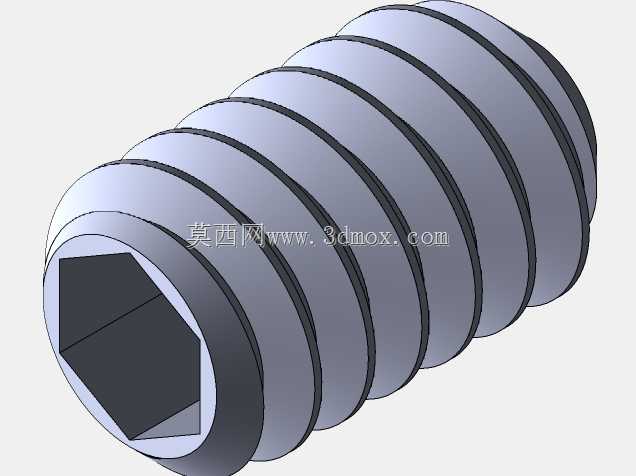

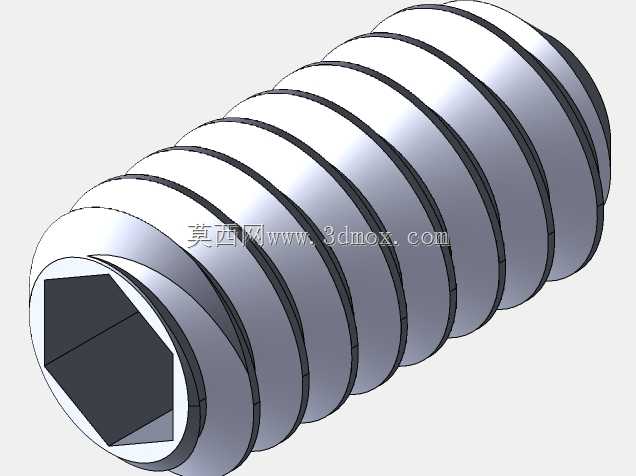

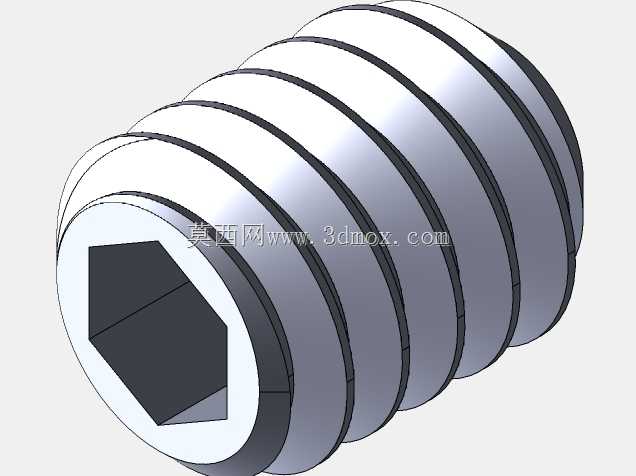

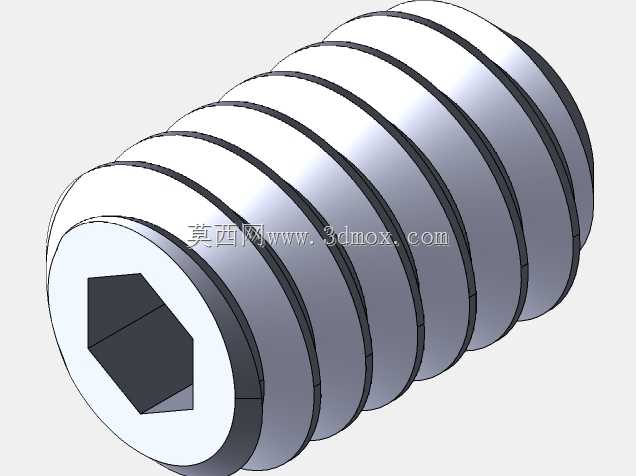

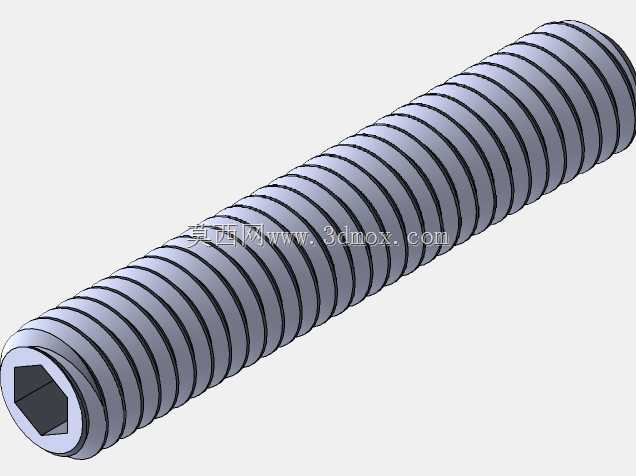

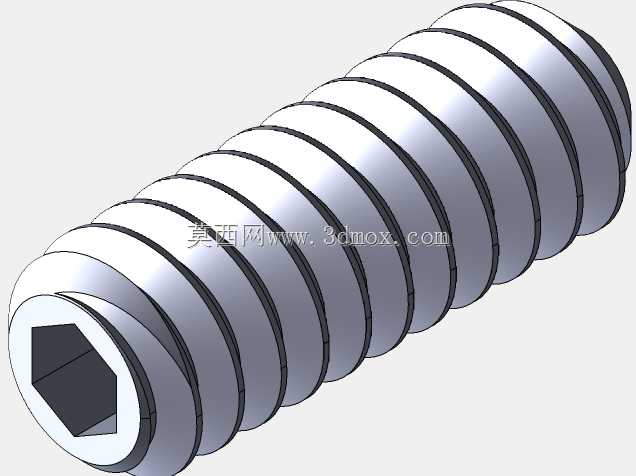

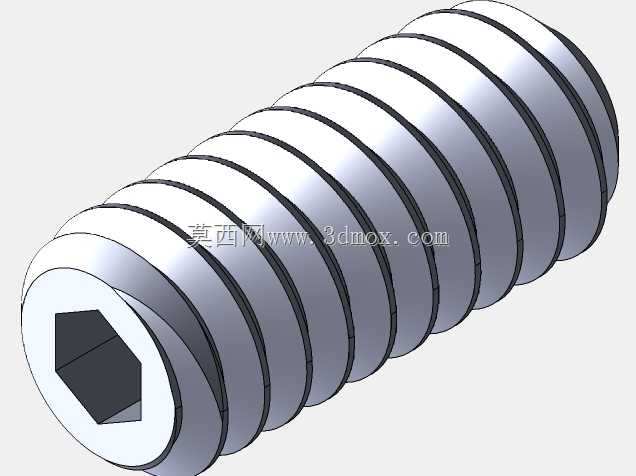

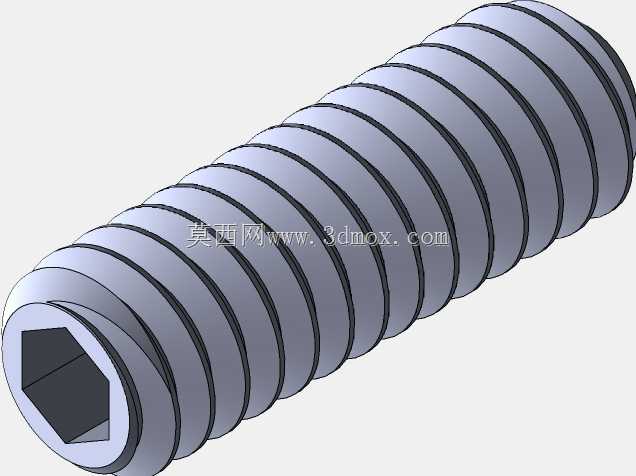

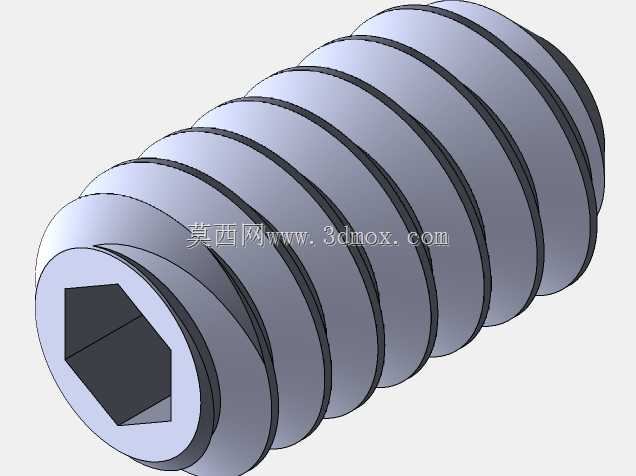

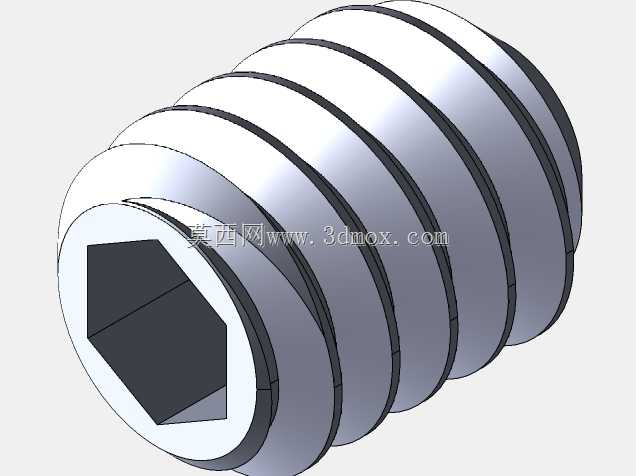

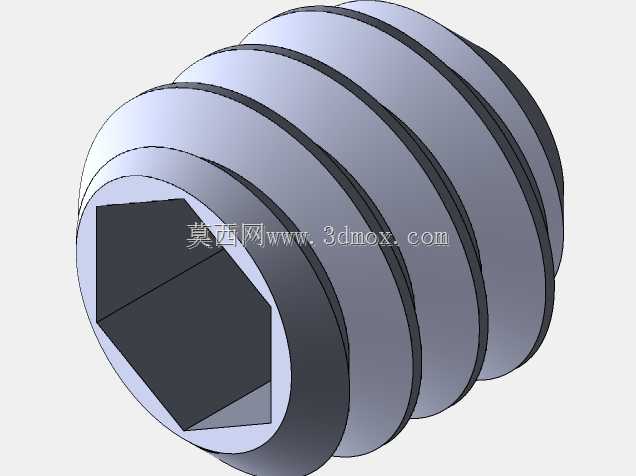

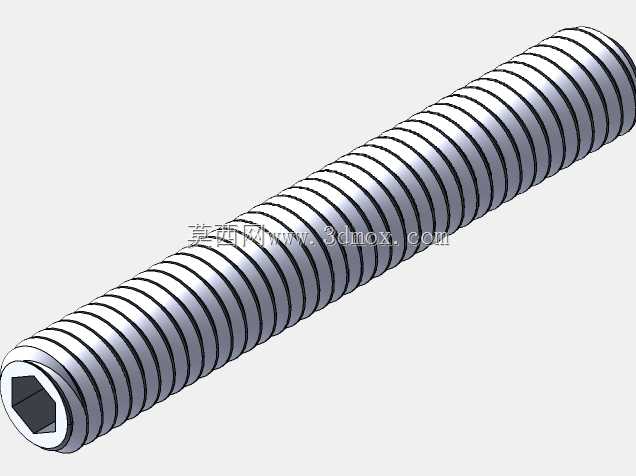

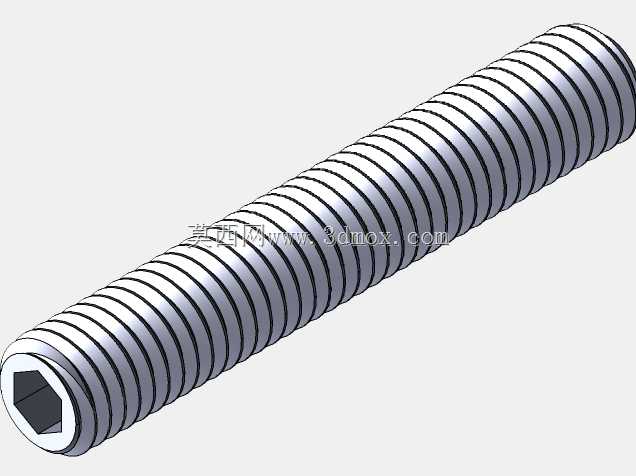

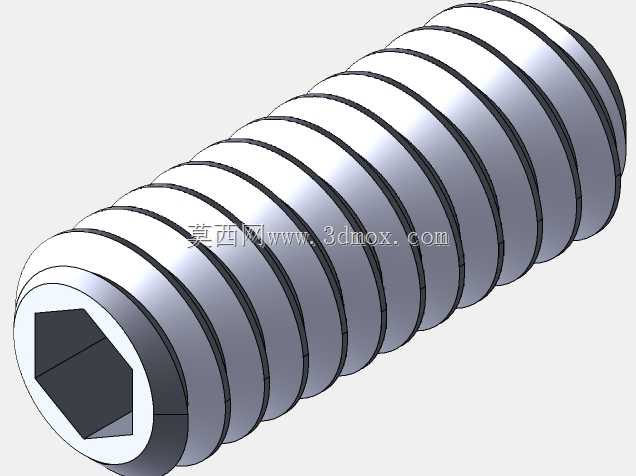

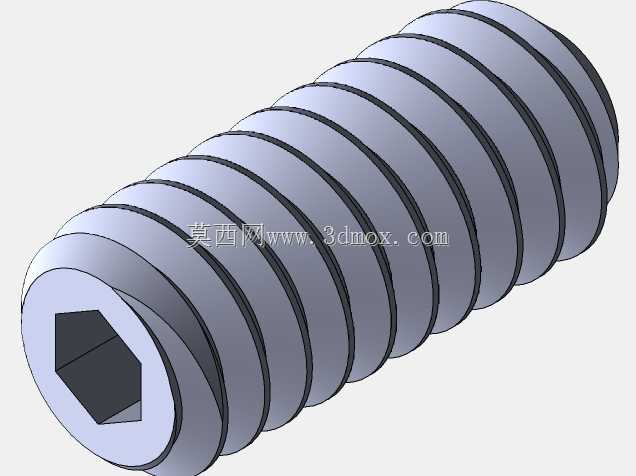

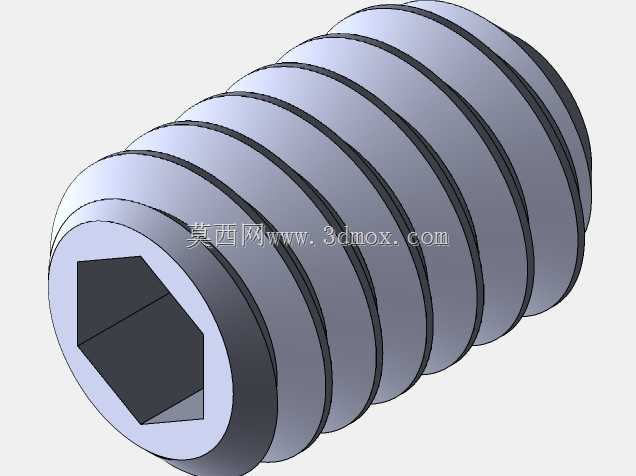

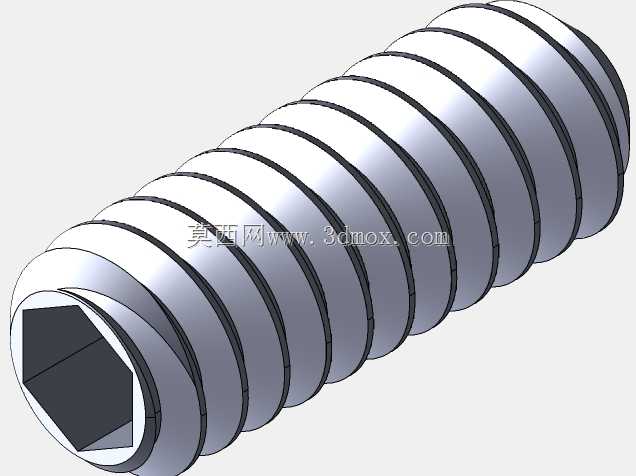

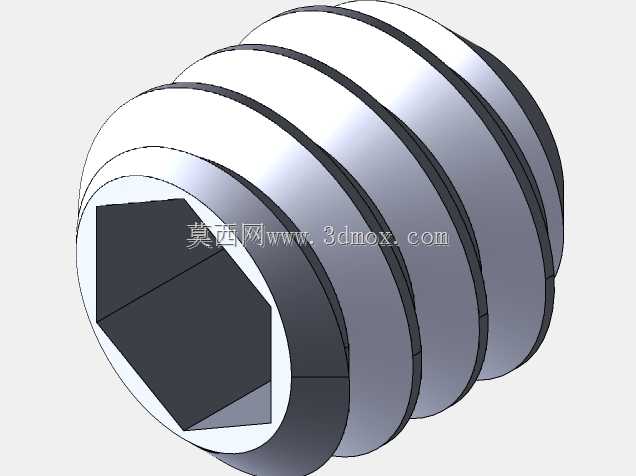

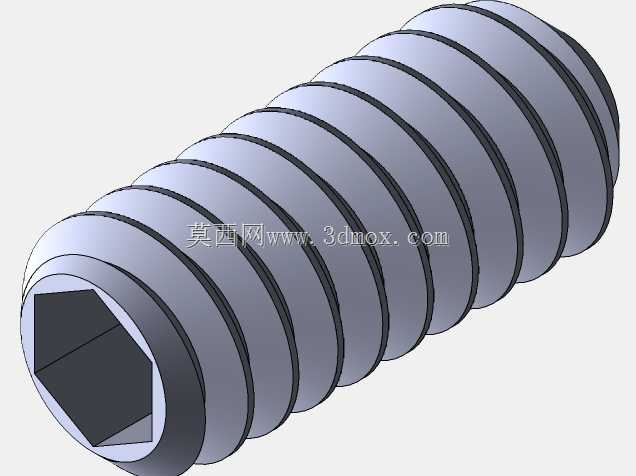

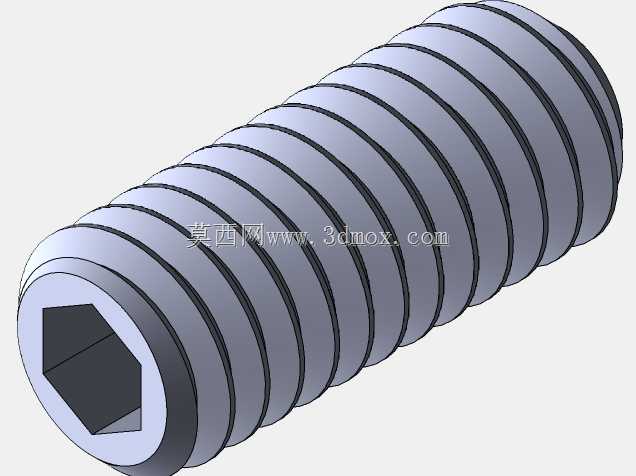

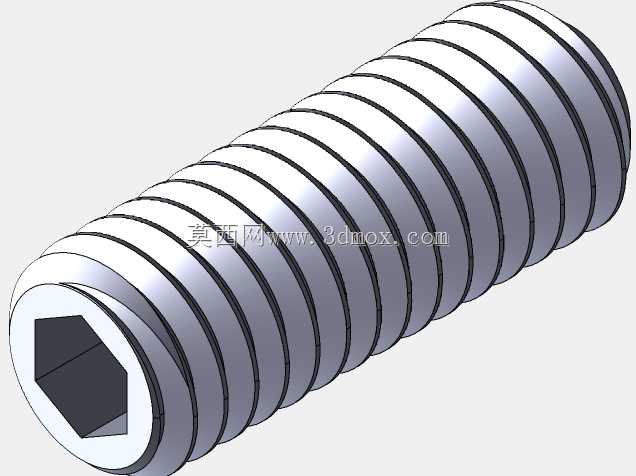

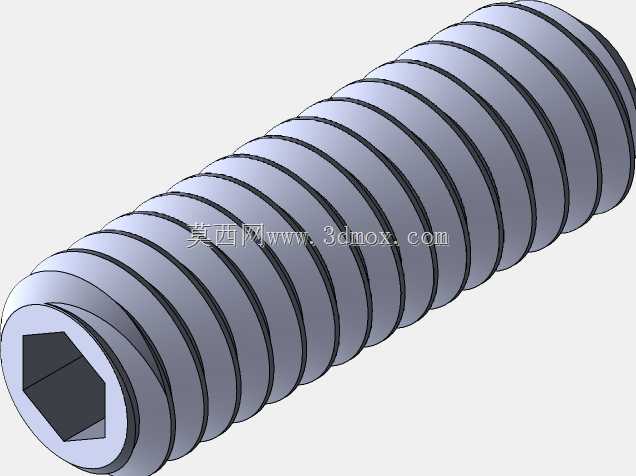

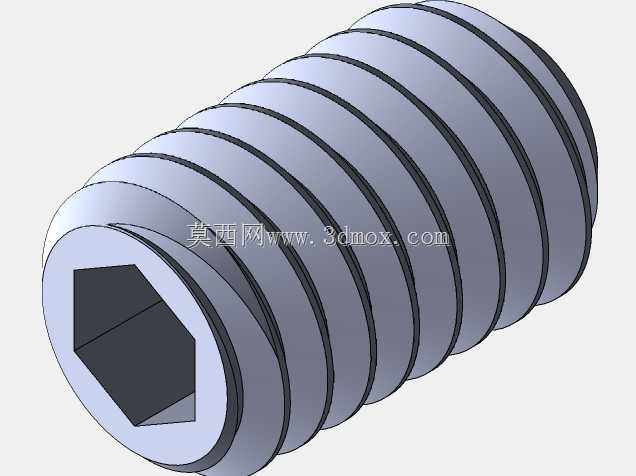

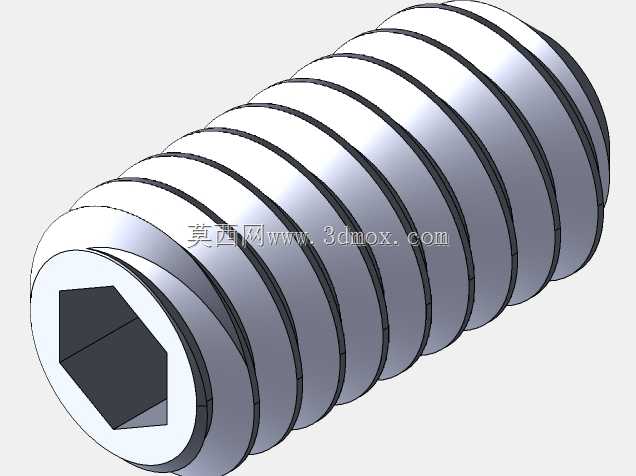

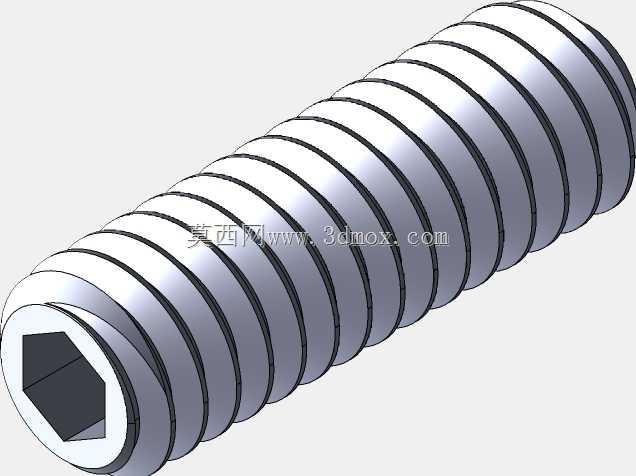

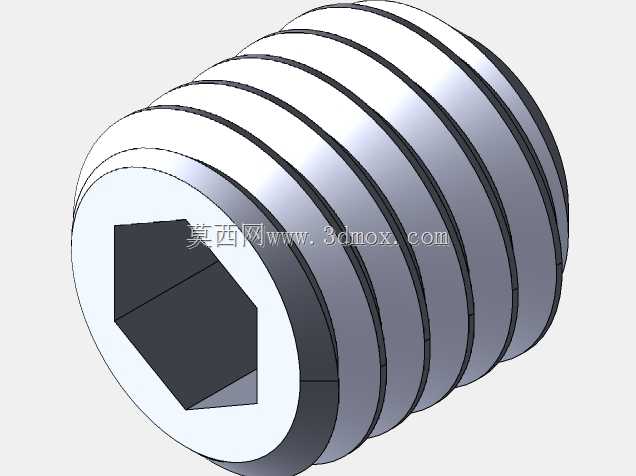

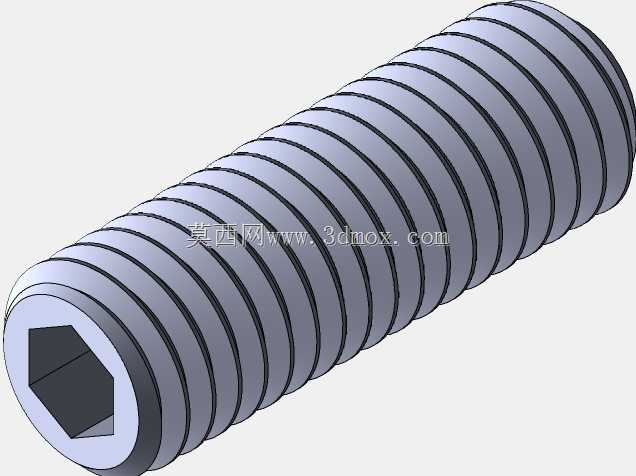

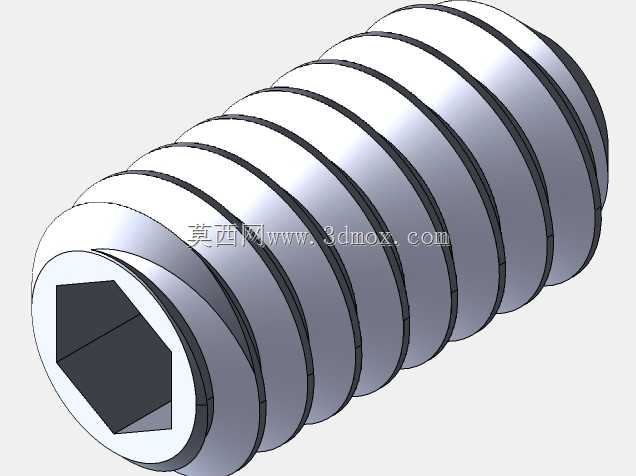

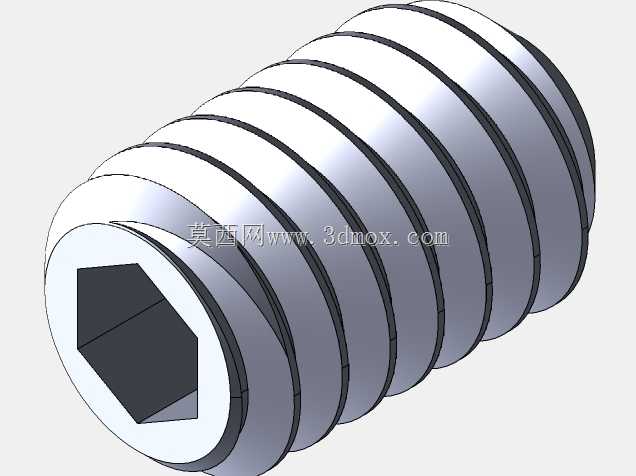

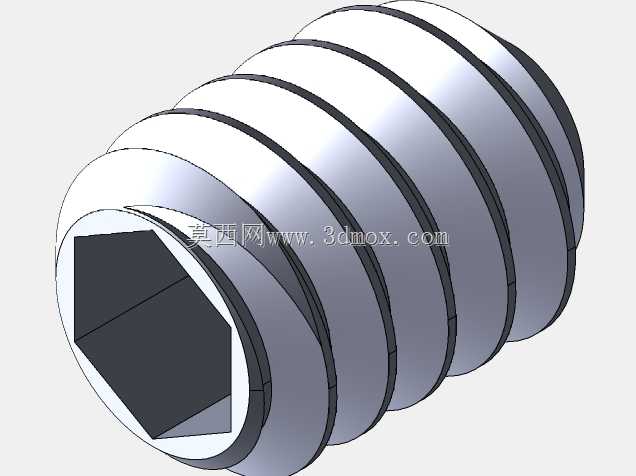

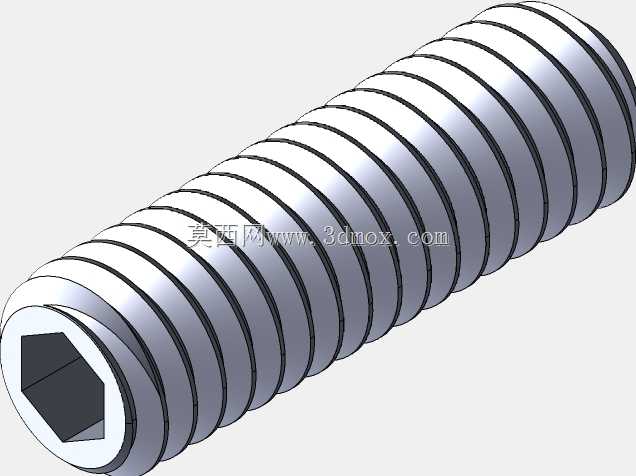

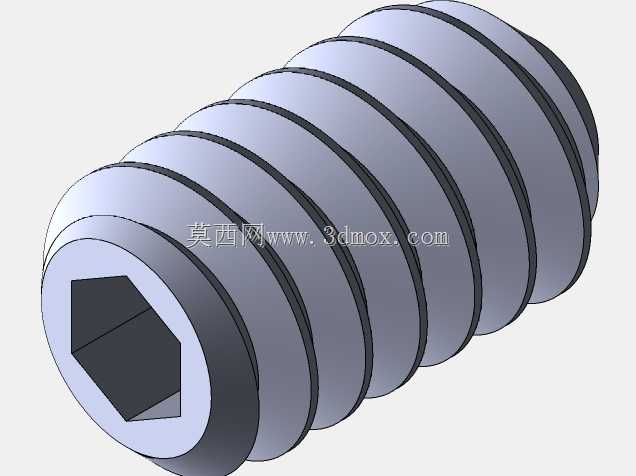

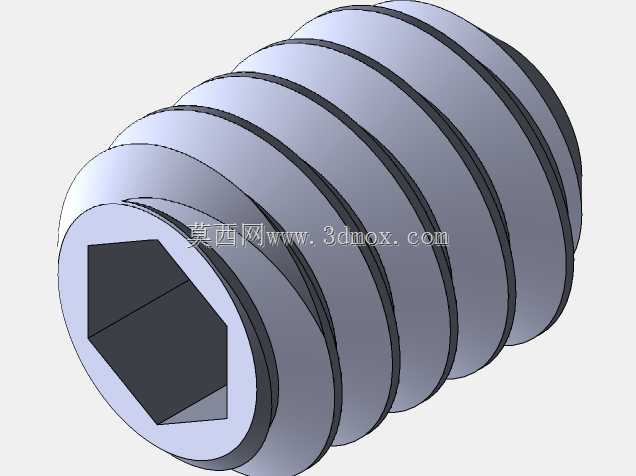

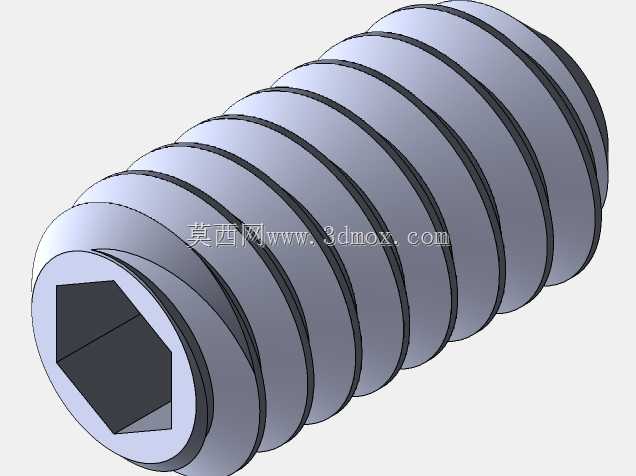

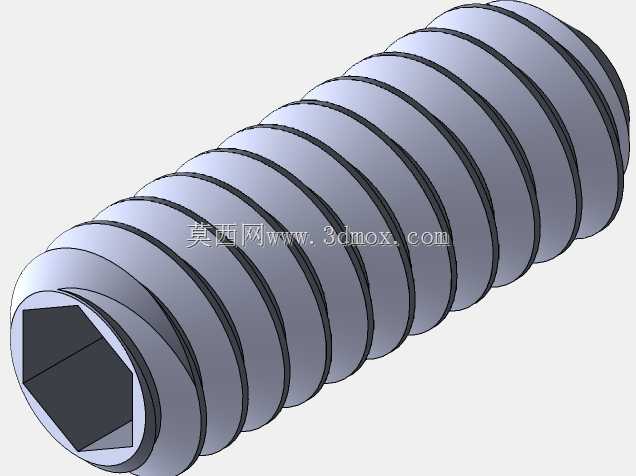

　　在通讯设备机箱装配、消费电子内部模组锁附以及小型工装夹具的定位场景里，平端紧定螺钉是极易被忽略却直接决定装配可靠性的基础紧固件。这类螺钉没有外露钉头，完全沉入被连接件的螺纹孔内，依靠端部平面抵紧轴件、销钉或嵌套零件的外壁，实现周向止转与轴向限位，在旋钮固定、齿轮与轴的无键连接、调节杆位置锁定等工位中大量使用。这套参数化模型覆盖UNC统一粗牙螺纹系列，规格跨度从2-56一直延伸到1/2-13，基本囊括了英制体系下小型设备到中型传动机构常用的紧定螺钉尺寸段。建模逻辑没有采用逐个规格单独绘制实体的低效方式，而是把螺纹大径、螺距、螺杆长度、端部倒角、驱动槽尺寸全部关联到方程变量中，

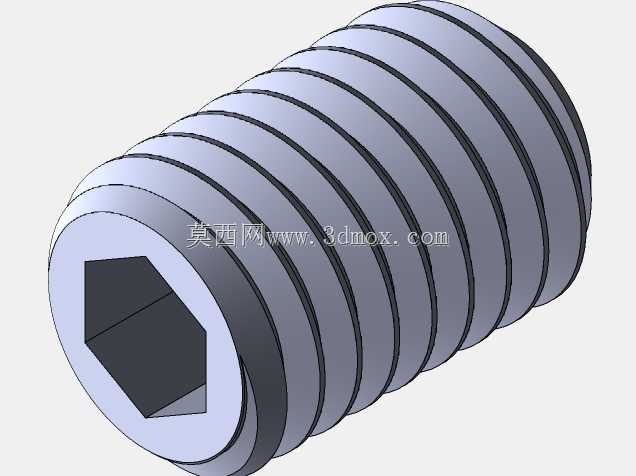

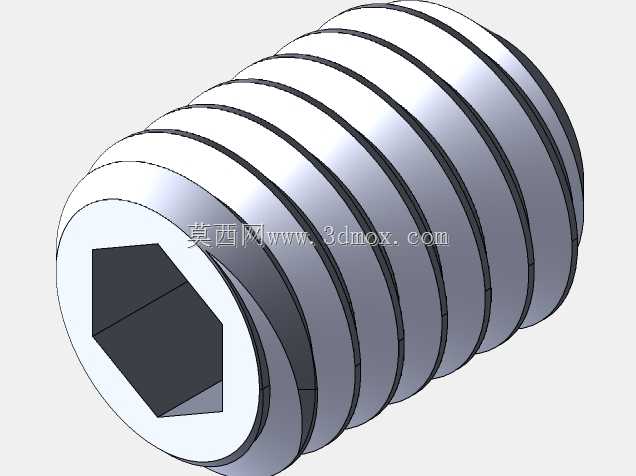

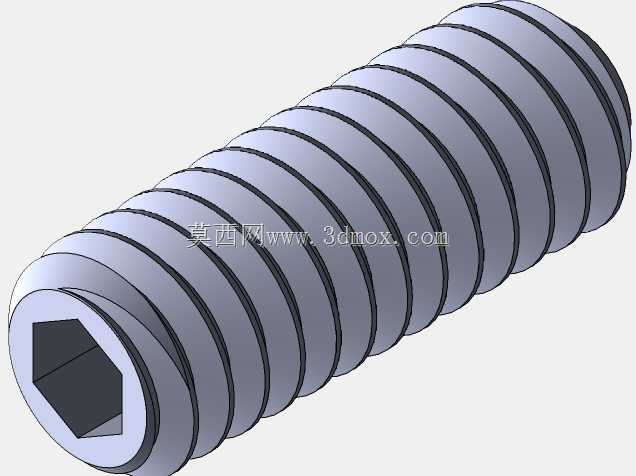

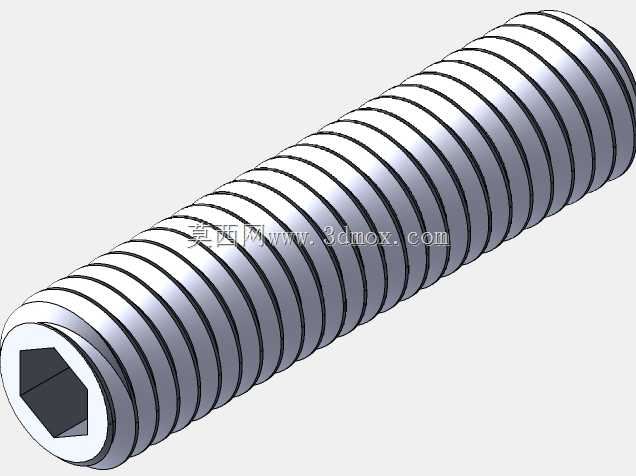

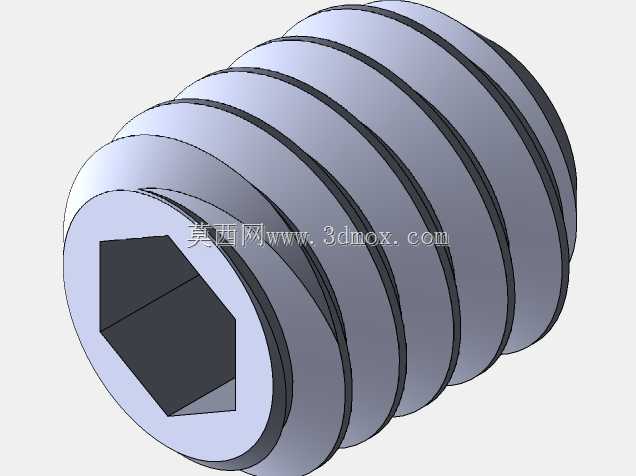

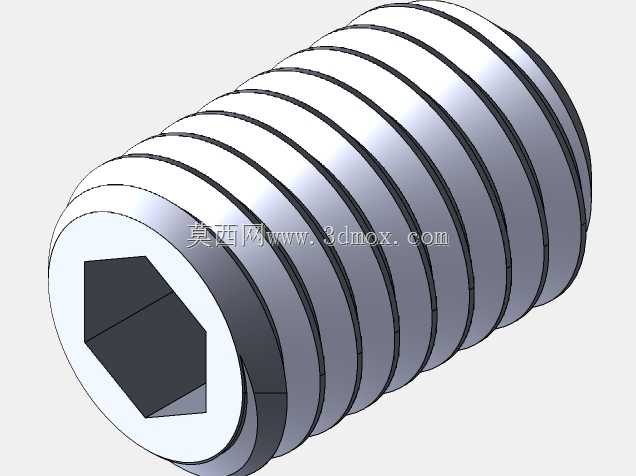

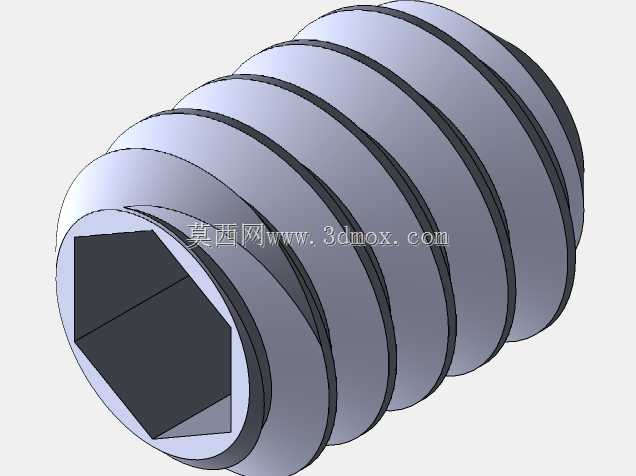

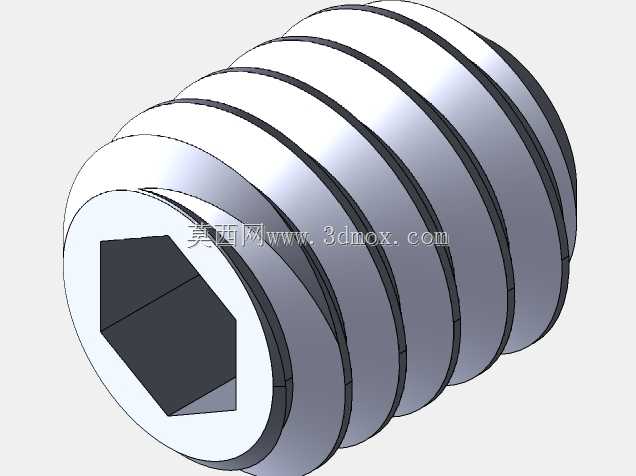

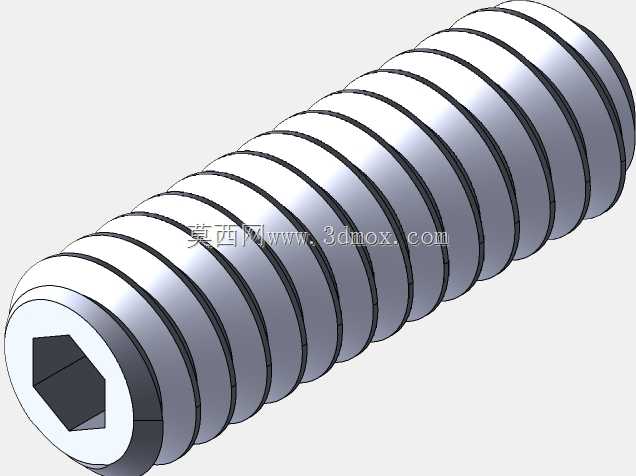

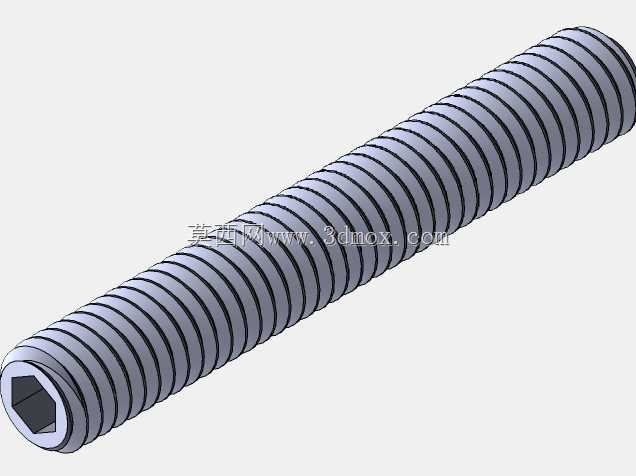

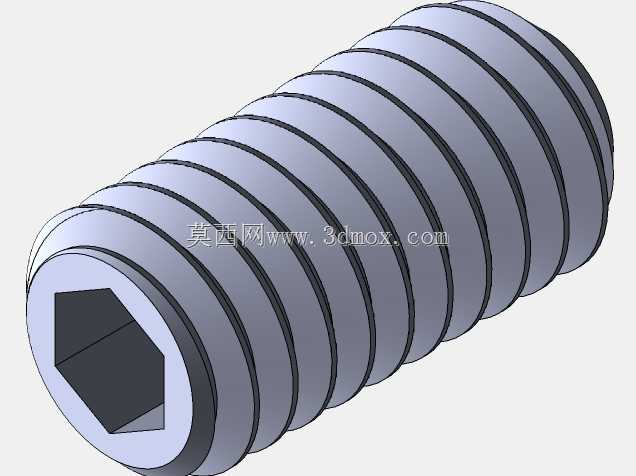

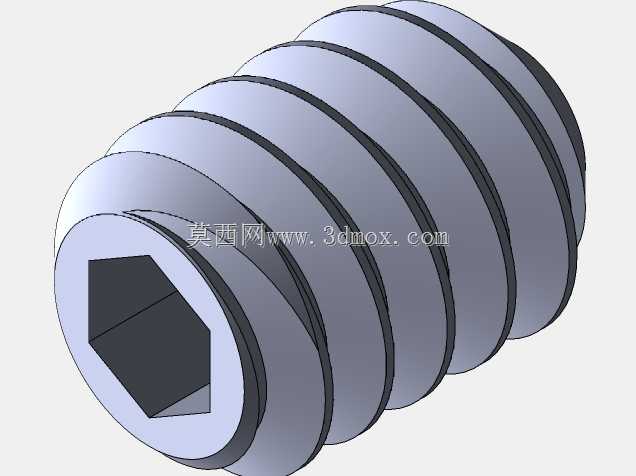

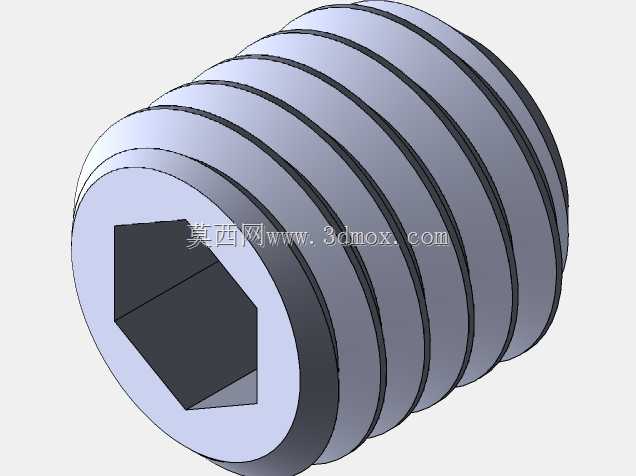

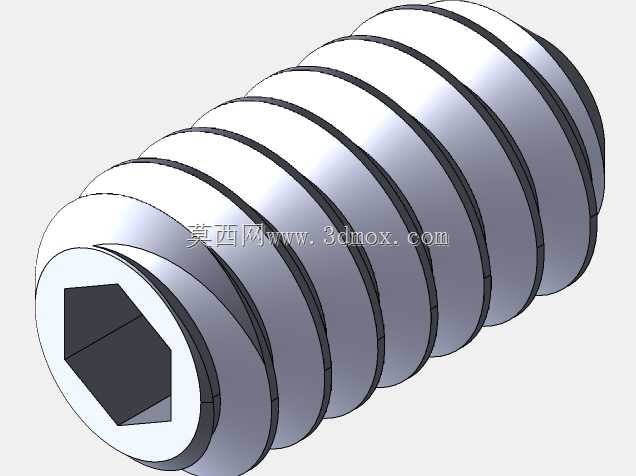

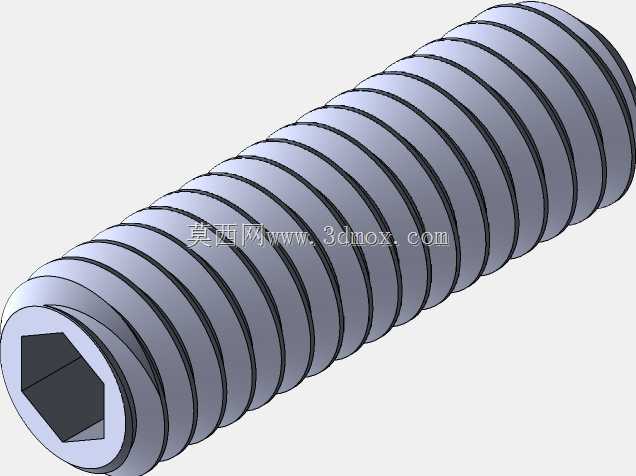

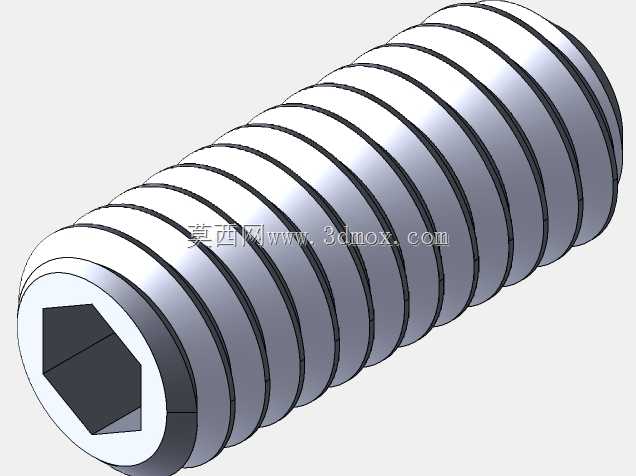

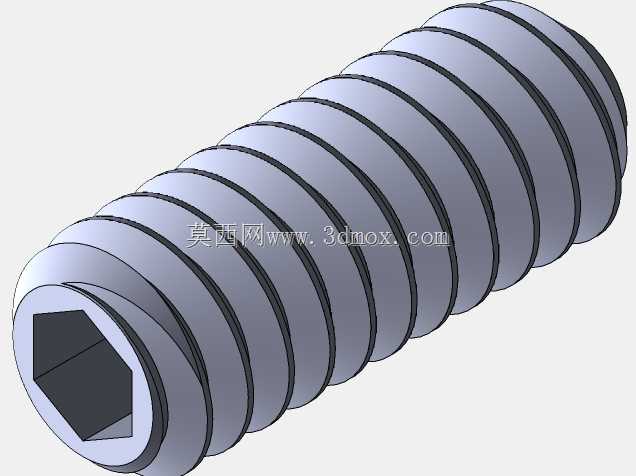

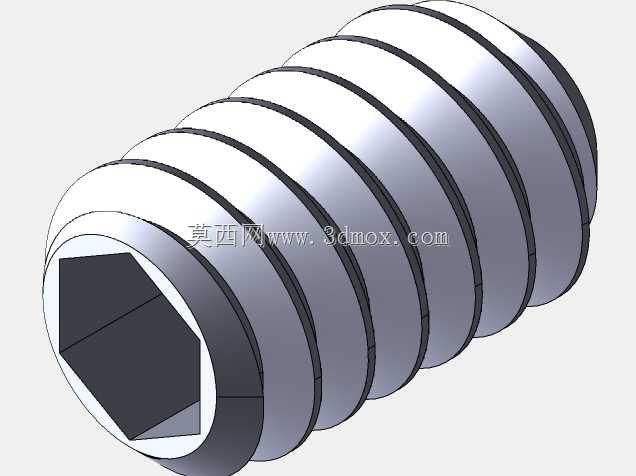

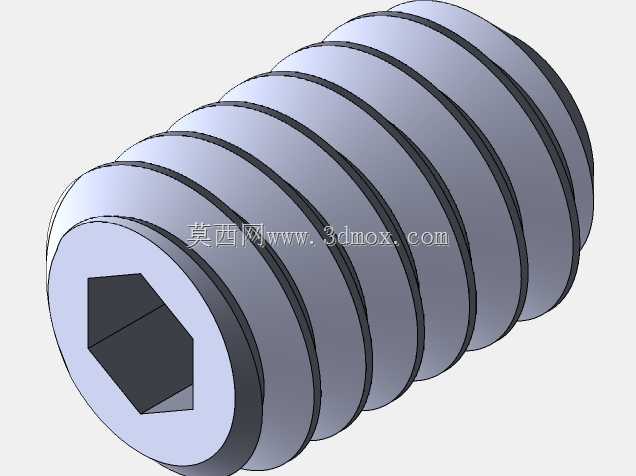

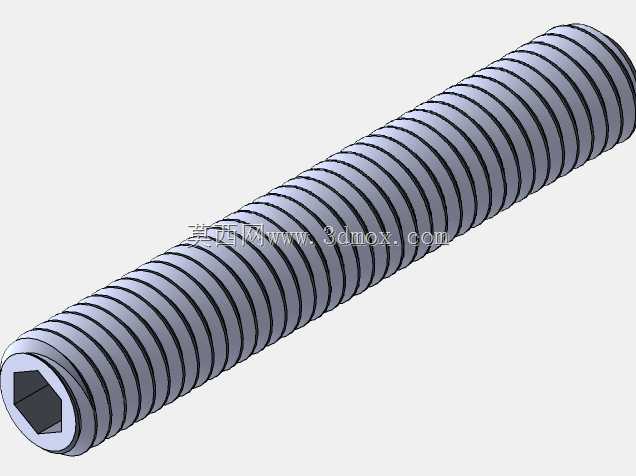

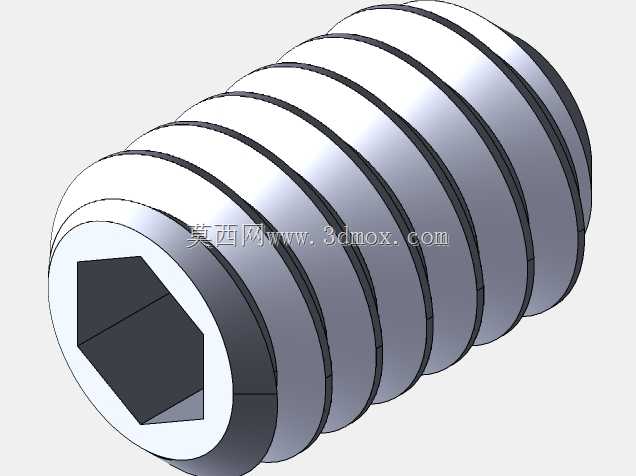

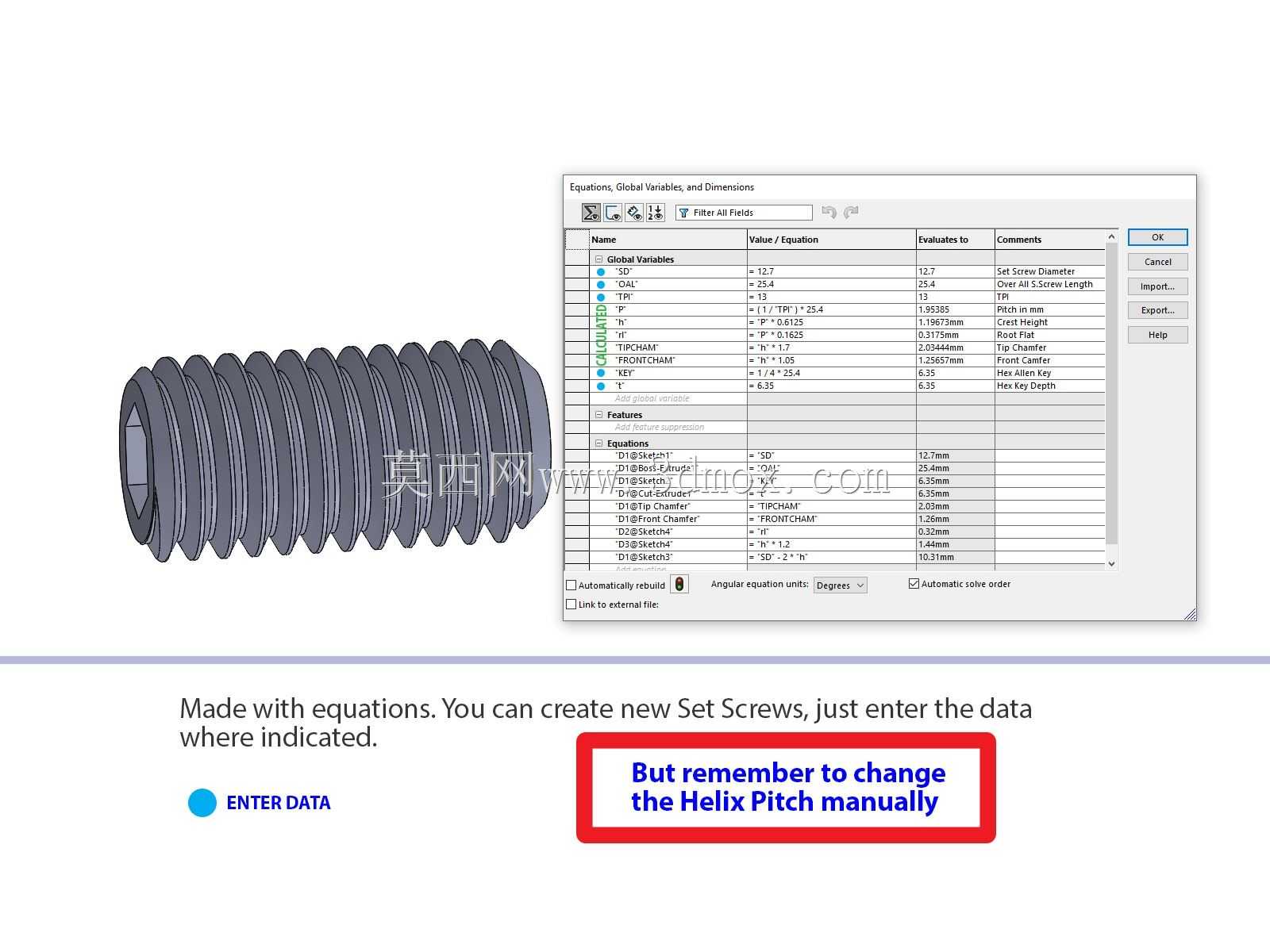

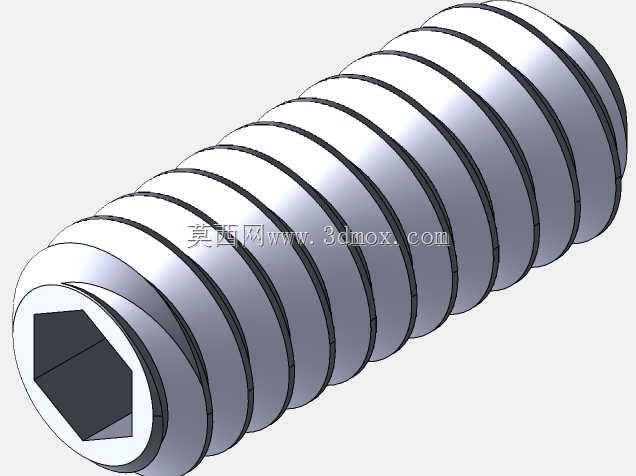

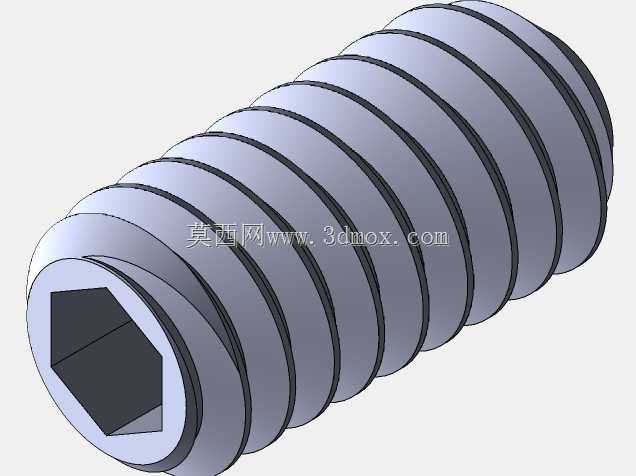

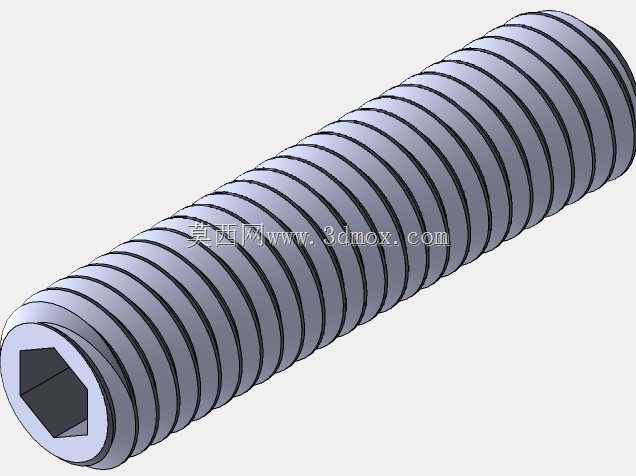

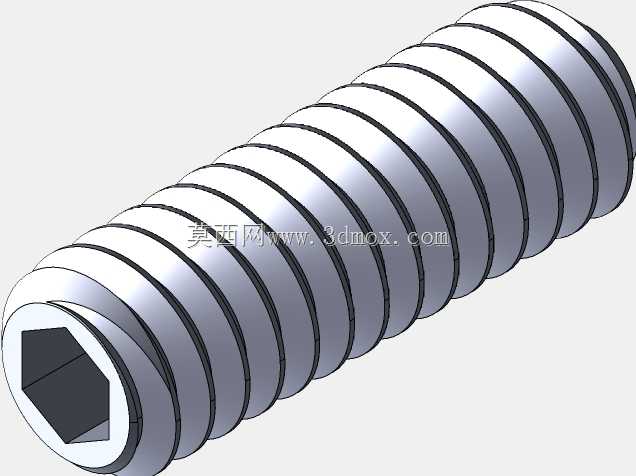

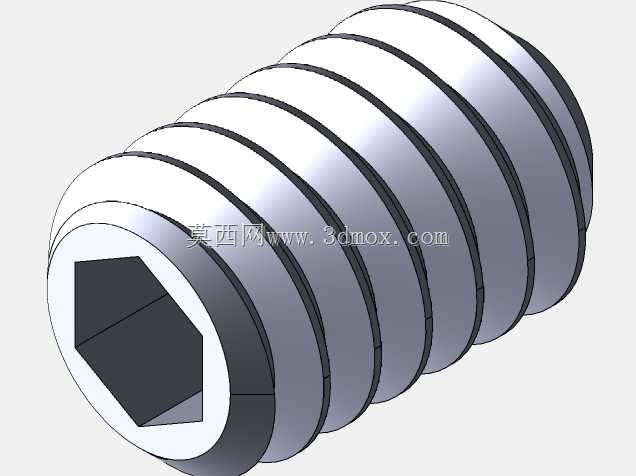

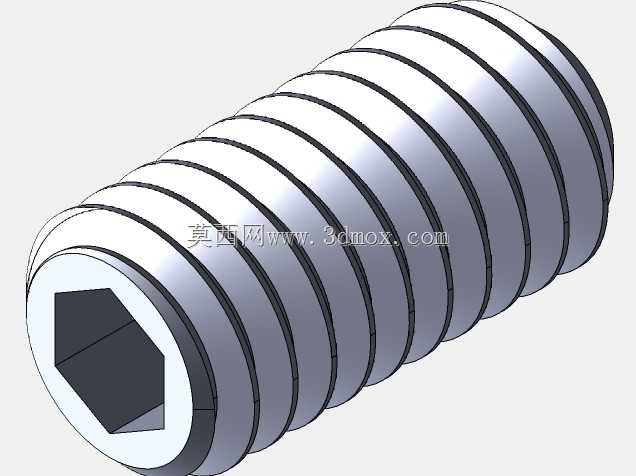

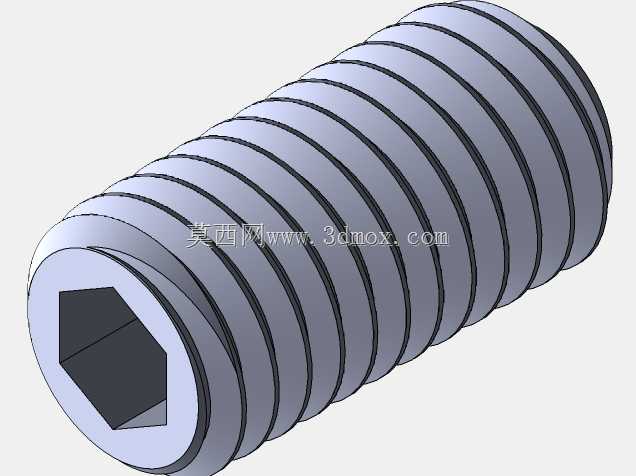

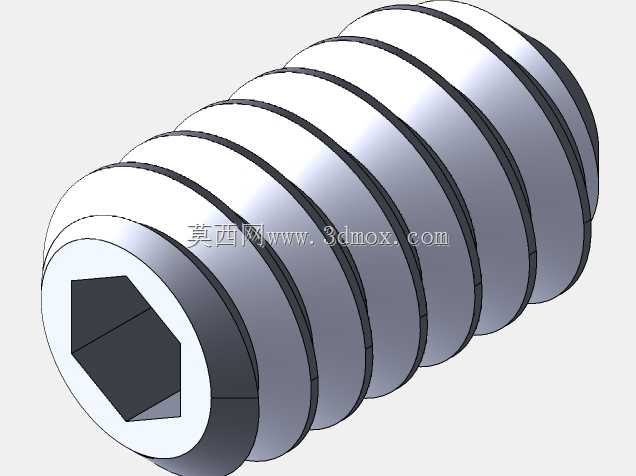

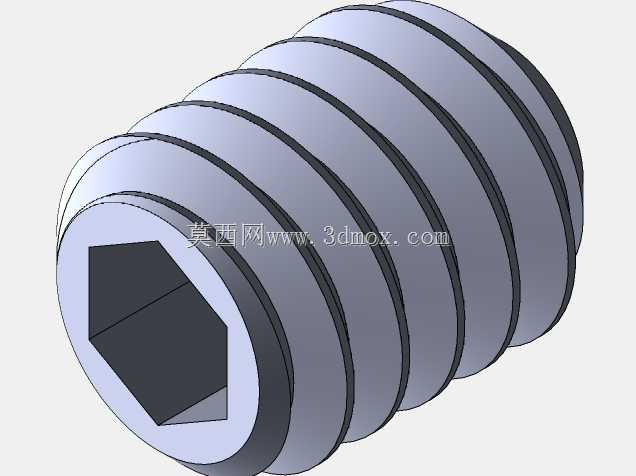

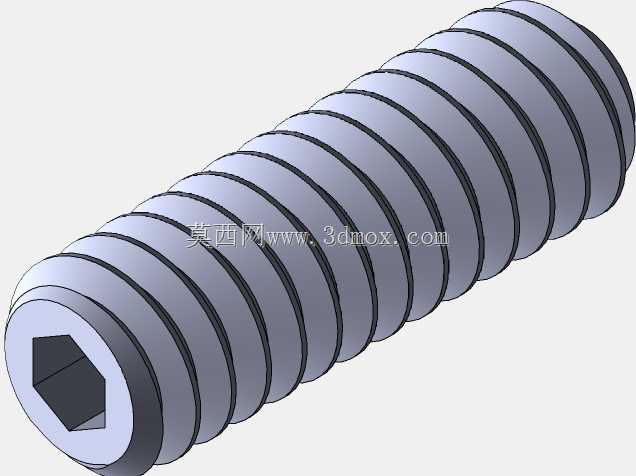

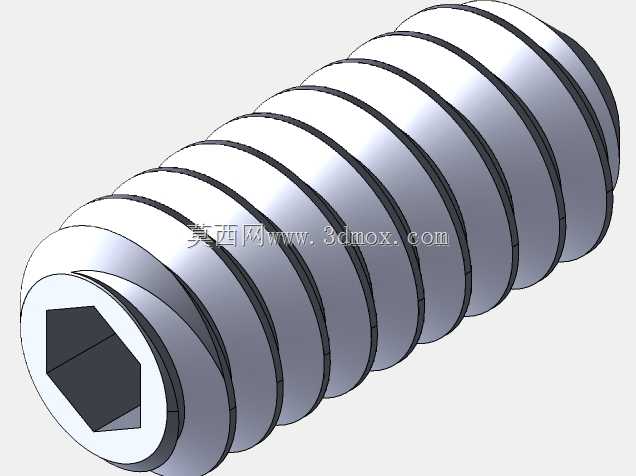

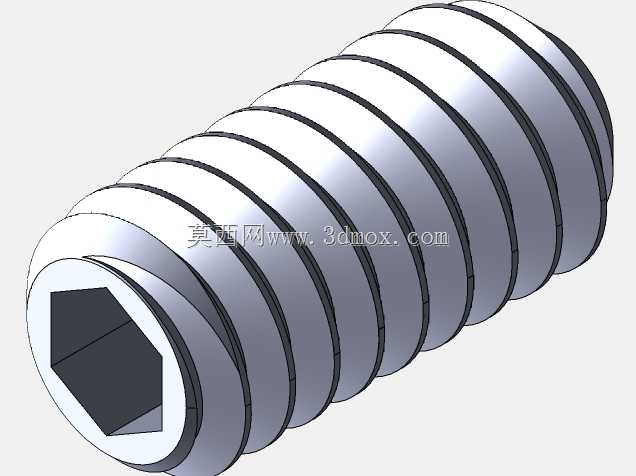

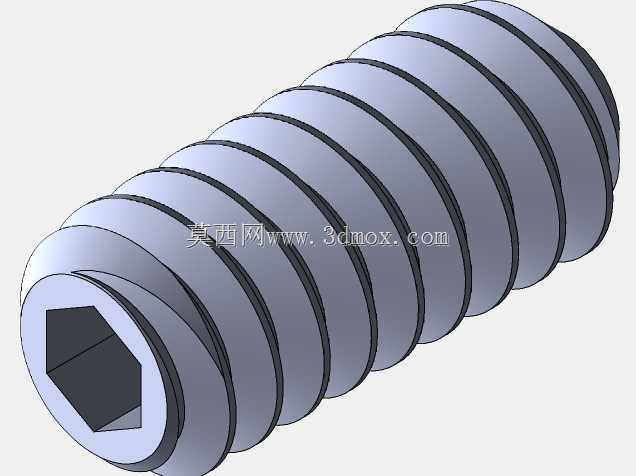

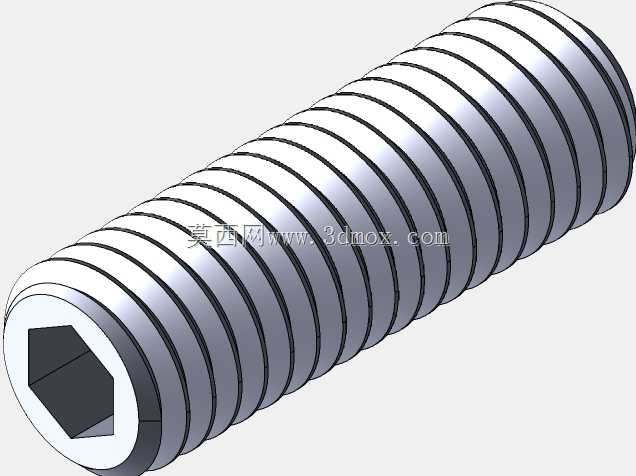

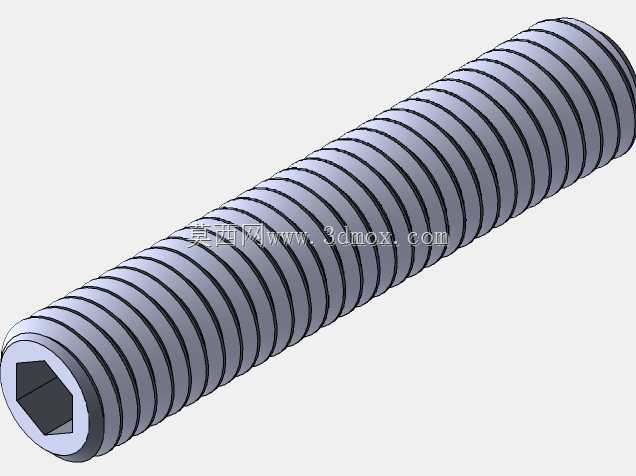

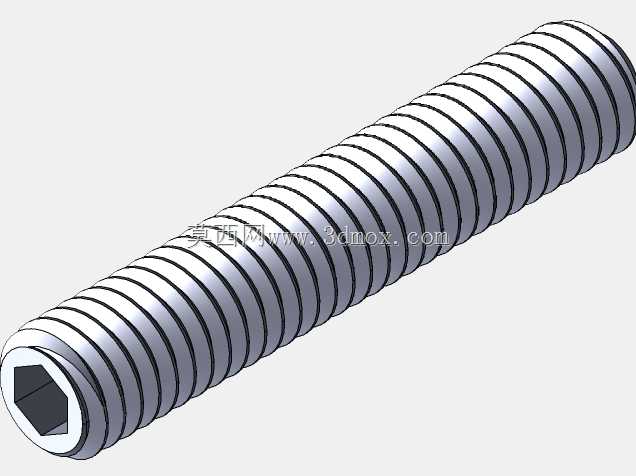

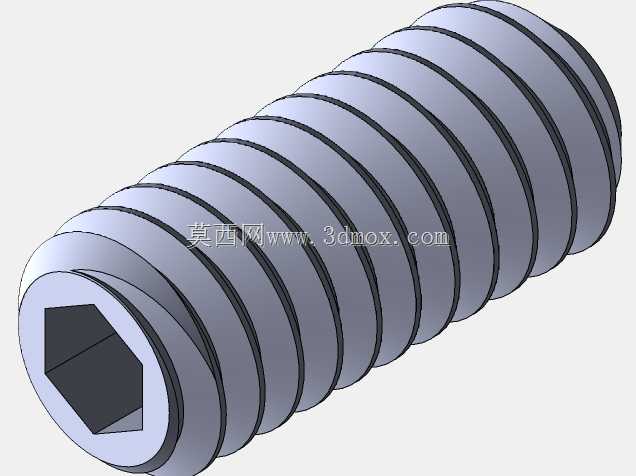

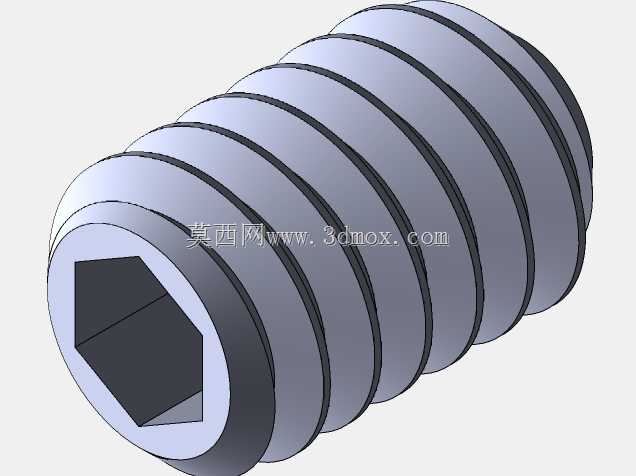

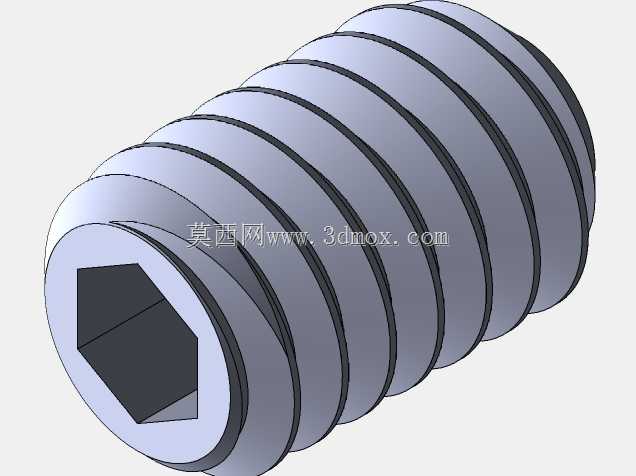

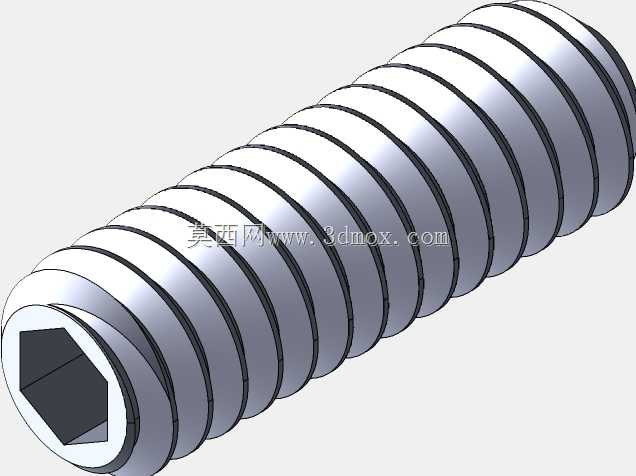

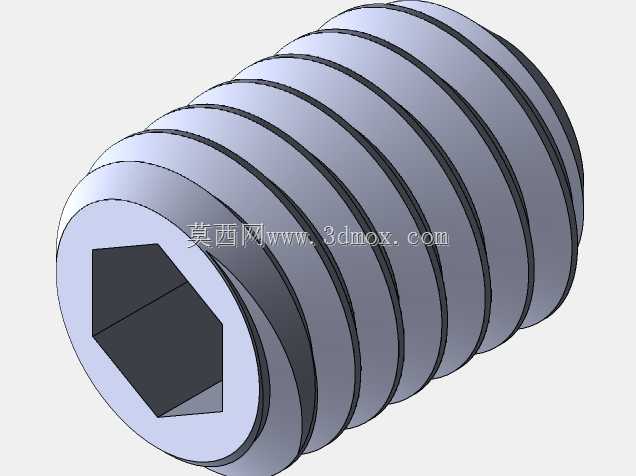

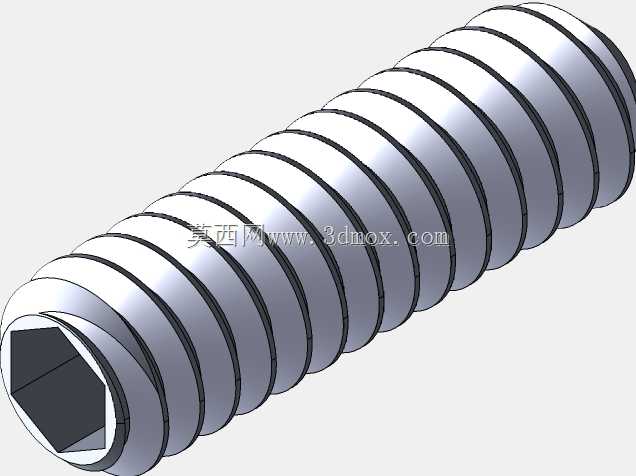

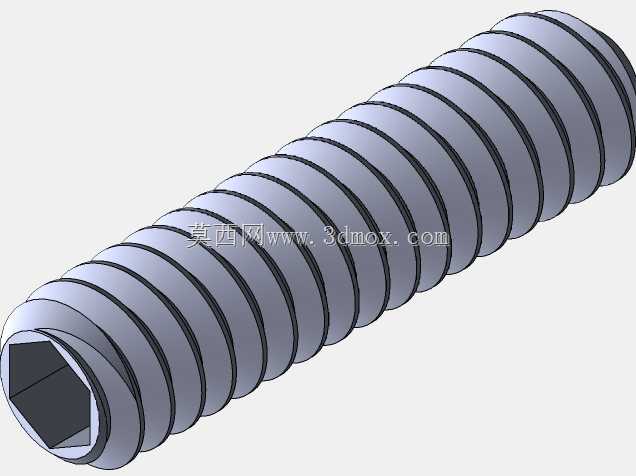

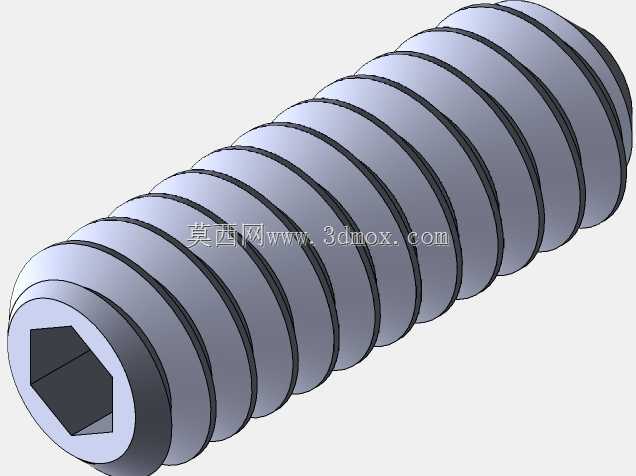

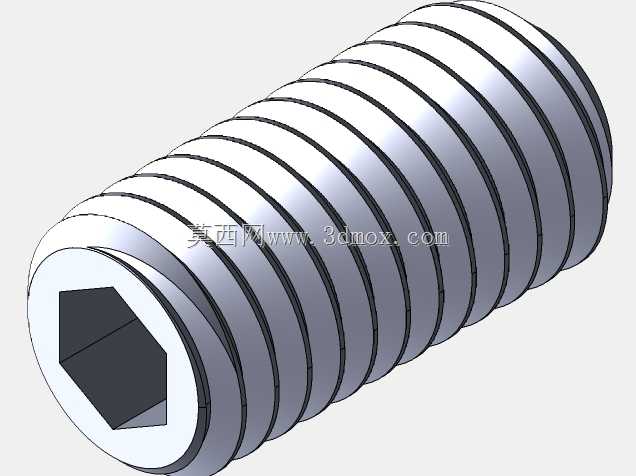

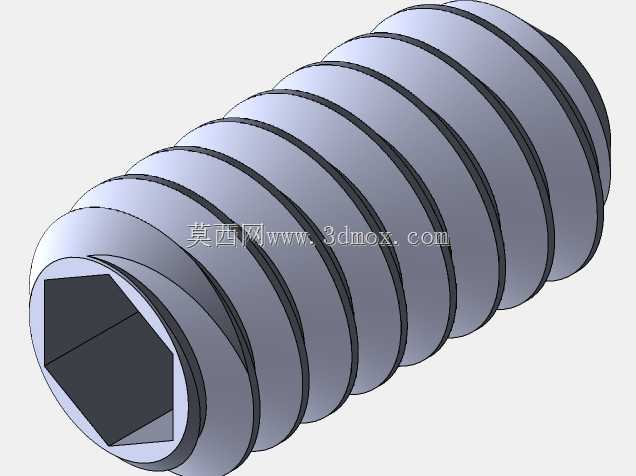

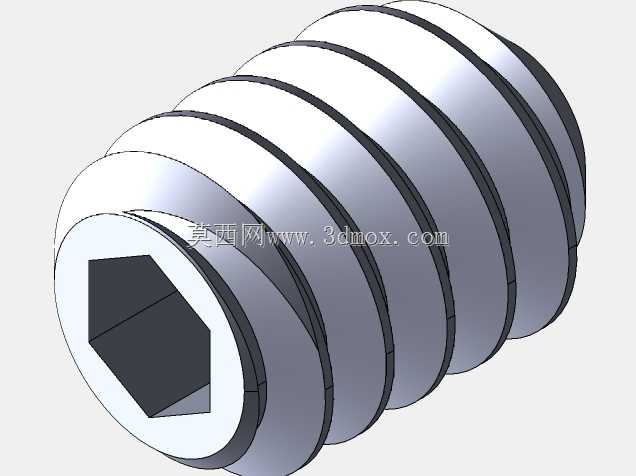

　　结构工程师在选型时只需在参数入口填入对应规格的公称尺寸与所需螺杆长度，模型即可自动重建出对应实体；需要特别留意的是螺旋线螺距参数需要随螺纹规格手动切换，因为不同UNC牙数对应的螺旋导程无法通过单一变量自动推导，这也是参数化紧固件建模中螺纹特征的典型处理要点。从安装边界来看，平端紧定螺钉的安装底孔必须加工出完整内螺纹，螺钉拧入后端面与被抵紧轴面保持面接触，相比锥端紧定螺钉，它不会在轴表面压出凹坑，适合需要频繁调整位置、不允许损伤配合轴面的场合；相比圆柱端紧定螺钉，它不需要在轴件上加工定位凹孔，对配合件的加工要求更低，适配光轴面的快速顶紧工况。模型完整还原了全牙型外螺纹结构，螺杆两端的倒角与端部平面的过渡细节均按紧固件通用规范绘制，

　　在整机干涉检查中可以精准校核螺钉沉入深度，避免出现螺钉过长顶穿配合壁、或过短导致螺纹啮合牙数不足的问题。在通讯工具类产品的结构开发中，英制紧定螺钉多用于进口配件适配、海外项目整机装配场景，这套全系列参数化模型可以直接调用到装配体中，完成不同长度规格的快速匹配，省去反复测绘标准件、重复建模的工作量，也能在出工程图时直接提取螺纹规格与长度参数，保证BOM物料信息与三维实体完全对应。
