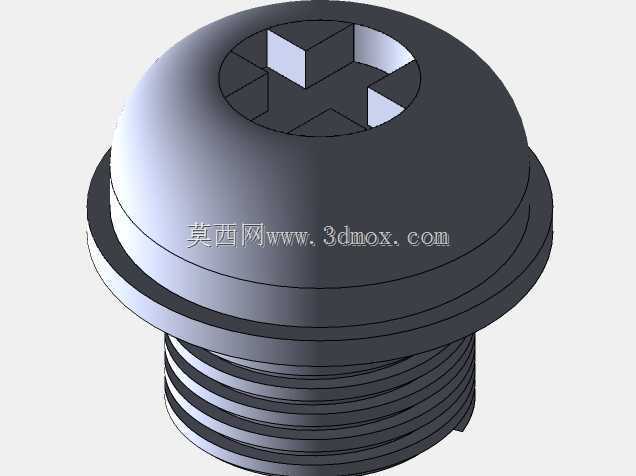

盘头十字槽短螺纹紧固件结构设计

　　在电力变压器内部组件的装配场景中，这类短规格盘头十字槽紧固件的应用占比并不低，不同于常规外六角螺栓需要预留较大的扳手操作空间，十字槽驱动的结构仅需匹配对应规格的十字螺丝刀即可完成锁紧作业，在变压器绕组压装、绝缘支架固定、接线端子排限位这类操作空间局促的装配工位上，能有效降低装配干涉风险。从结构设计逻辑来看，头部采用圆弧过渡的盘头造型，而非沉头结构，主要是考虑到变压器内部绝缘件多为层压纸板或环氧树脂材质，沉头结构的锥面在锁紧时容易产生局部应力集中，压溃绝缘件表层，盘头的平整支撑面能将锁紧压力均匀分散在接触面上，避免绝缘件出现压痕或开裂。头部的十字槽深度经过匹配设计，槽口边缘做了微小的倒角处理，既可以保证螺丝刀头插入后有足够的咬合深度，

　　减少拧动时的滑牙概率，也能避免槽深过大导致头部结构强度下降，在额定锁紧力矩下出现头部开裂的问题。螺纹部分采用短牙设计，整体螺纹长度仅为头部直径的1.2倍左右，这种设计适配变压器内部薄板类支架的固定需求，过长的螺纹在薄板装配时会出现多余螺纹外露，容易和周边的绕组铜线、绝缘纸产生剐蹭，甚至引发放电间隙不足的绝缘隐患，短螺纹的长度刚好能穿透两层固定支架后配合平垫完成锁紧，不会产生多余的螺纹伸出。安装边界方面，头部的最大外径比螺纹公称直径大60%左右，对应的安装沉孔仅需要预留比头部外径大0.2mm的避让空间即可，不需要加工沉头座，降低了绝缘支架的加工难度，头部的圆弧顶面也不会在装配过程中划伤操作人员的手套或者周边的绝缘材料。

　　螺纹的牙型采用标准普通公制牙，牙距匹配小规格紧固件的常规参数，锁紧时的轴向力输出稳定，在变压器长期运行的振动环境下，配合防松垫圈使用可以有效避免紧固件松脱。不同于户外设备用的防腐紧固件，这类应用在变压器内部的螺丝不需要做额外的镀锌钝化处理，采用优质碳素钢加工后做发黑处理即可，既可以满足基础的防锈需求，也不会因为镀层脱落产生金属碎屑，掉落到绕组内部引发绝缘故障。建模过程中，十字槽的成型采用拉伸切除加圆角过渡的方式完成，槽的四个驱动面和螺丝刀头的配合间隙控制在0.1mm以内，既保证装配时的顺畅度，也不会因为间隙过大导致拧动时应力集中在槽口边缘，造成槽口崩损。螺纹部分采用真实螺旋扫描建模，而非装饰螺纹线，能直观呈现螺纹的啮合长度，

　　方便结构设计人员在装配校验时检查螺纹和安装孔的配合深度，避免出现螺纹啮合不足导致的锁紧失效问题。头部和螺杆衔接的位置做了0.5mm的退刀槽处理，既符合机加工的工艺要求，也能减少头部和螺杆衔接位置的应力集中，在承受冲击载荷时不会从衔接位置断裂。实际选型过程中，这类短螺丝主要用于固定厚度在3-8mm之间的支架组件，装配时的锁紧力矩需要匹配螺纹规格，不能过大，否则会导致螺纹滑牙或者被固定的绝缘件变形，建模时预留的受力分析基准面，可以直接导入仿真软件中校核不同锁紧力矩下的接触面压力分布，优化支撑面的尺寸参数，保证锁紧可靠性的同时不会压损被固定件。
