美制粗牙UNC六角螺母全系列装配组件

　　在北美进口设备维保、外贸机械配套以及采用英制螺纹体系的工装夹具设计中，粗牙UNC六角螺母是出现频率极高的一类紧固元件。这套覆盖1/4-20到1英寸全规格区间的螺母组，完整对应了美制统一螺纹粗牙系列的常用尺寸段，从微型电子设备支架、仪器仪表安装，到重型钢结构机架、农业机械底盘、液压管路法兰连接，不同公称直径的螺母各自承担着差异化的载荷等级与装配空间需求。

　　从结构设计逻辑来看，六角外形是紧固件领域经过长期工程验证的最优构型——六个受力平面兼顾了扳手咬合的可靠性与狭小空间内的扳转角度适应性，相比四方螺母，六角构型在每次60度的最小扳动转角下即可完成对位锁紧，在设备侧壁、管路密集区等操作空间受限的工位上，这一特性直接决定了装配作业的可行性。螺母本体采用等厚六角棱柱加内螺纹通孔的经典构型，端面倒角既引导螺栓旋入时的对中，也去除了冲压或锻造成型后的锐边毛刺，避免装配过程中划伤操作人员或破坏配套垫片表面。

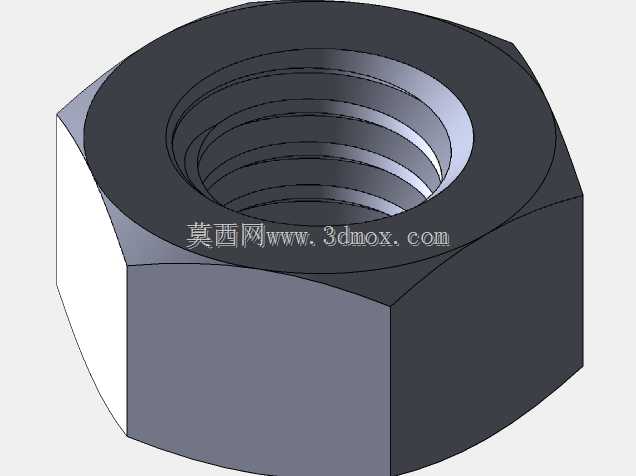

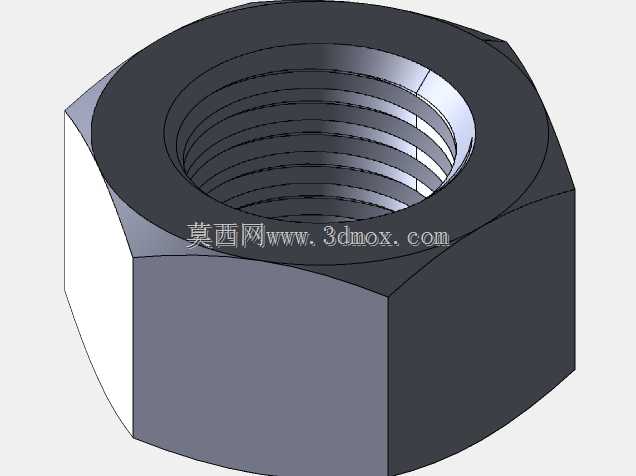

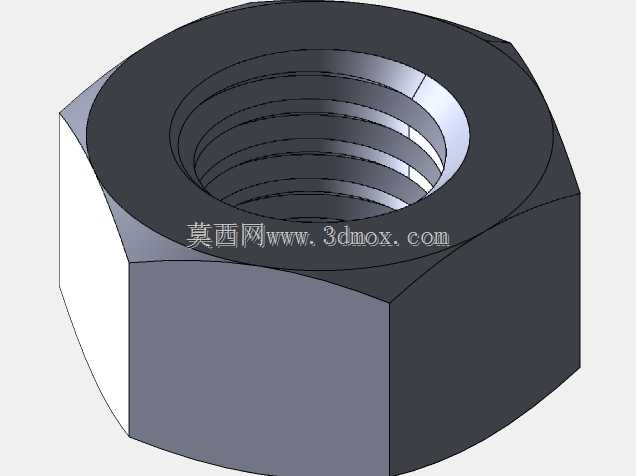

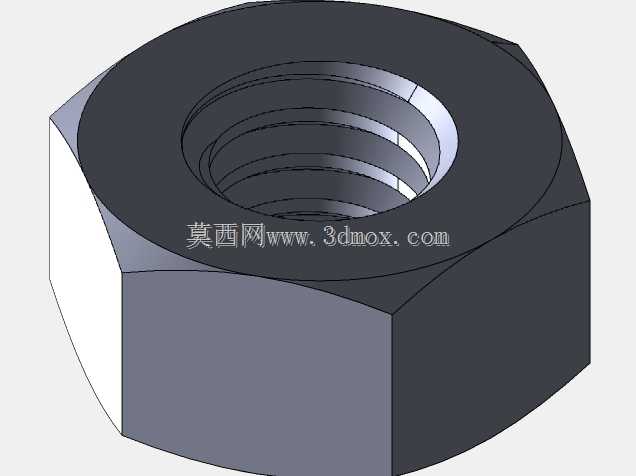

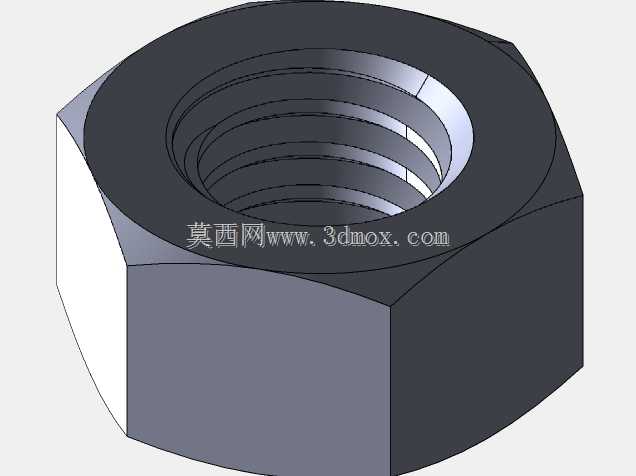

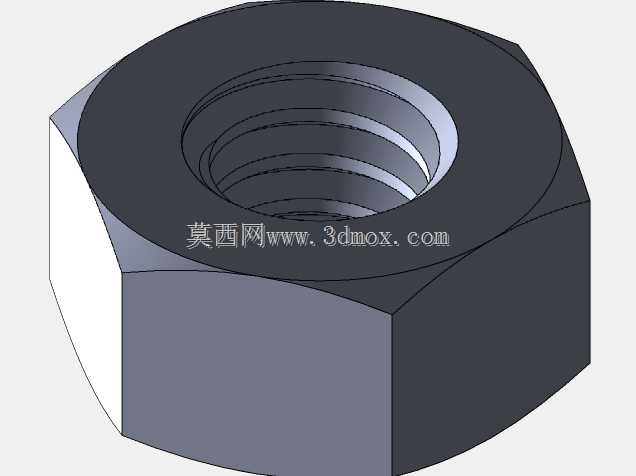

　　建模层面采用参数化方程驱动是这套组件最具实用价值的设计思路：所有规格的螺母并非独立绘制的离散模型，而是通过统一的参数关联体系，将螺纹大径、螺距、对边宽度、螺母厚度、倒角尺寸等核心变量与美制UNC标准数据库绑定。当设计场景中出现非标准特殊规格需求时，只需修改对应驱动参数，整个模型即可自动再生出新规格的螺母实体，内螺纹的牙型轮廓也随螺距参数同步更新，无需重复绘制螺旋切除特征，这一特性对于需要频繁调用紧固件库的整机设计团队而言，能够大幅减少标准件重复建模的工作量。

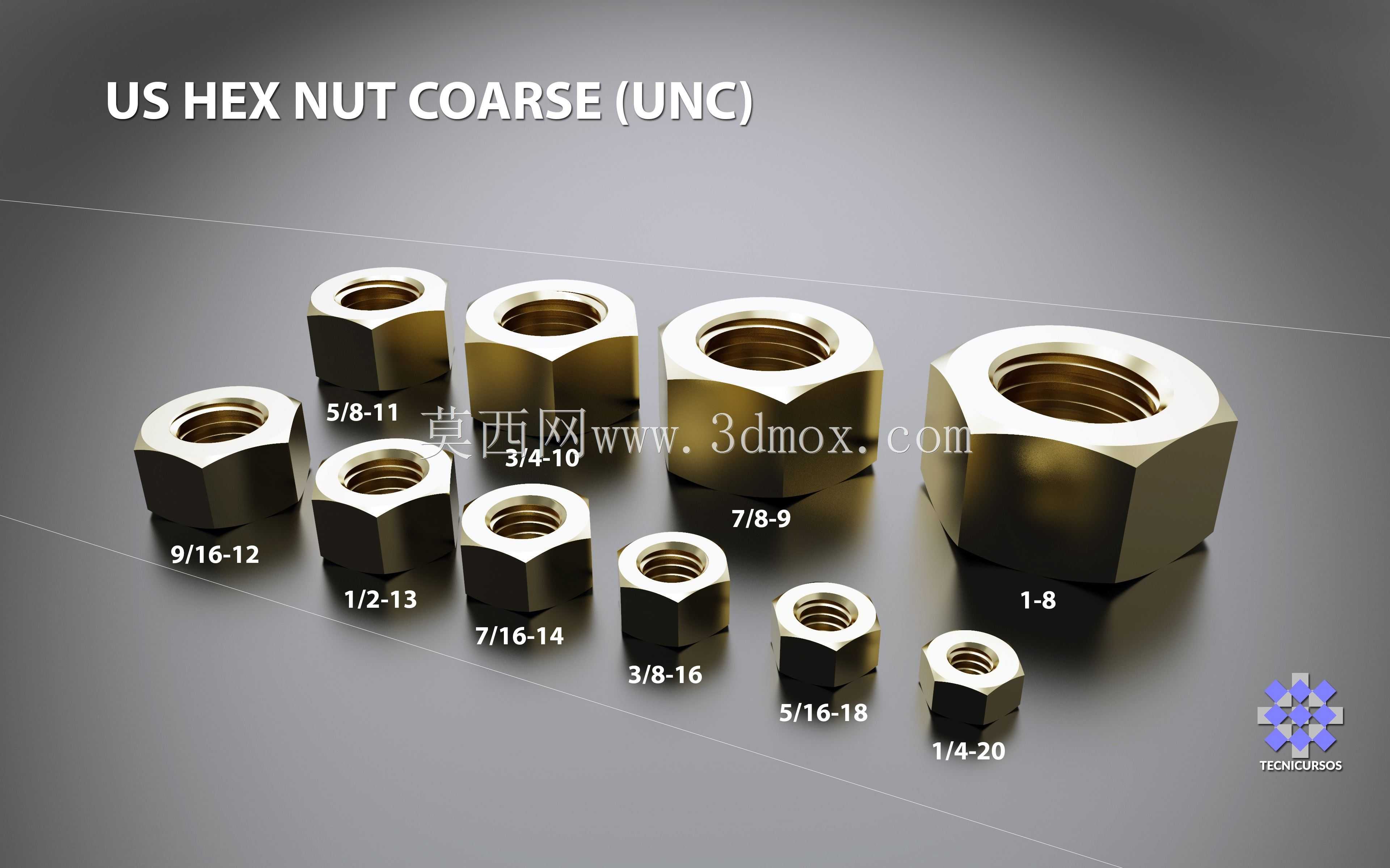

　　实际选型应用中，小规格1/4-20、5/16-18螺母多用于薄板钣金机柜、电子设备安装支架这类低载荷、薄壁连接场景，其较小的对边尺寸可以适配紧凑的安装孔位布局；3/8-16、7/16-14、1/2-13规格覆盖了通用机械装配的主流区间，常见于设备框架拼接、护罩固定、传动部件支座连接等工况；而5/8-11、3/4-10、7/8-9直至1-8规格的大尺寸螺母，则对应重型设备地脚固定、吊装吊点连接、液压执行器安装这类需要承受高预紧力与交变载荷的部位，其更大的壁厚与承压端面能够分散锁紧时的接触压力，避免压溃被连接件表面。

　　安装边界层面，各规格螺母的对边宽度严格遵循美制紧固件标准，选型扳手时需匹配对应英制扳手尺寸，避免公制扳手咬合间隙过大导致六角棱边打滑圆角化；螺纹旋合长度设计上，粗牙UNC螺纹相比细牙UNF系列拥有更大的螺距，在铸铁、铝合金等低强度母材上装配时，更长的螺纹旋合深度能够获得更可靠的啮合强度，同时粗牙螺纹的抗磨损能力更强，在需要频繁拆装的检修工位上重复使用寿命更优。内螺纹的牙型角为60度统一螺纹标准，牙底圆弧过渡处理能够降低应力集中系数，在承受振动冲击载荷时减少螺纹根部裂纹萌生的概率。
