英制规格SAE平垫圈选型套件

　　这套英制系列平垫圈覆盖了从1/4英寸到1英寸共十余个常用规格，是面向北美标准设备维护与装配场景整理的紧固件配套资源。在实际产线装配中，平垫圈看似不起眼，却直接决定螺栓连接的可靠性——它把螺母或螺栓头的压紧力均匀分散到被连接件表面，避免软质基材如铝合金面板、塑料壳体、薄钢板在拧紧时出现压痕、局部凹陷甚至应力开裂。

　　做结构设计时，垫圈的选型往往在紧固件校核阶段同步完成。SAE标准垫圈相较于USS系列，外径更小、厚度更薄，适用于安装空间局促、螺栓孔周边余量有限的场合。比如通讯机柜内部的层板固定、液压阀块的端面连接、发动机外围附件支架，这些位置相邻螺栓间距紧凑，大外径垫圈容易相互干涉，SAE规格恰好能在保证承压面积的前提下控制外轮廓边界。

　　建模过程中需要重点把握几个尺寸链关系：内孔要与对应螺栓公称直径留出合理间隙，英制螺栓下垫圈孔径通常比螺杆大0.8到1.5毫米，保证装配时垫圈能顺畅套入又不会偏心过量；外径则直接决定承压环的宽度，环宽过窄会导致接触面压超过基材屈服强度，长期振动下出现嵌入松弛；厚度方向要与螺栓夹紧长度匹配，过厚的垫圈会无谓占用螺纹旋合长度，影响连接副的有效啮合。

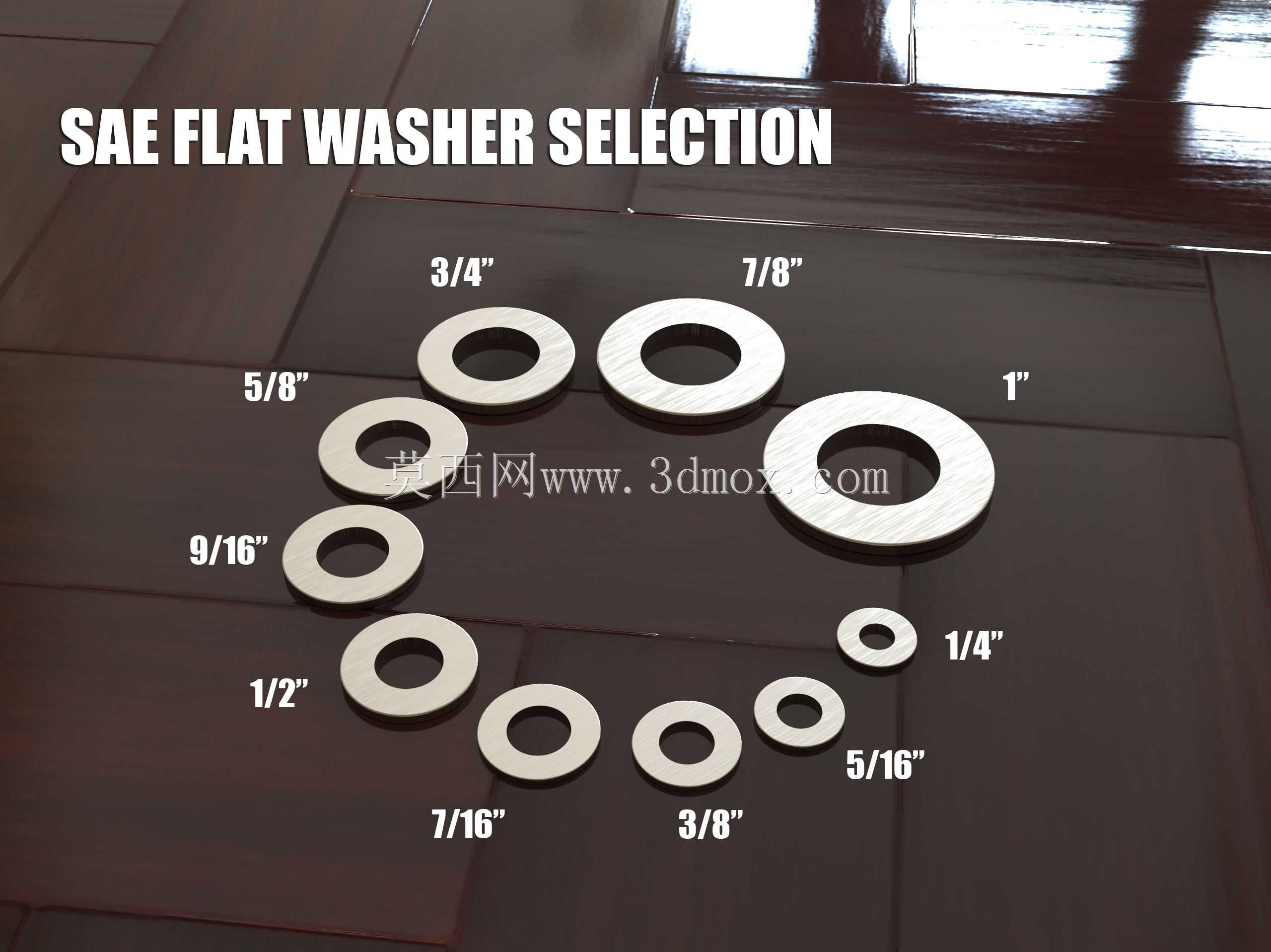

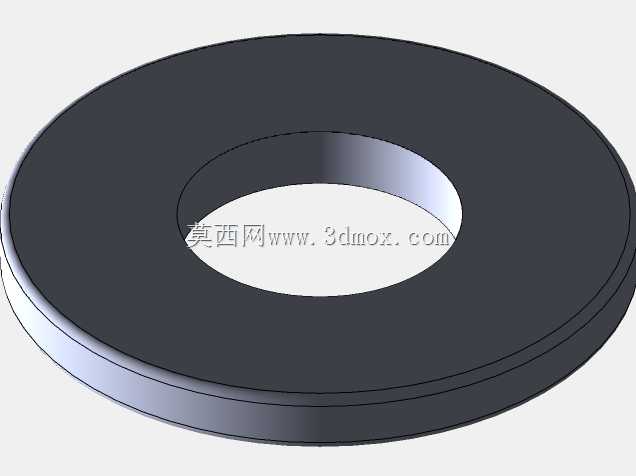

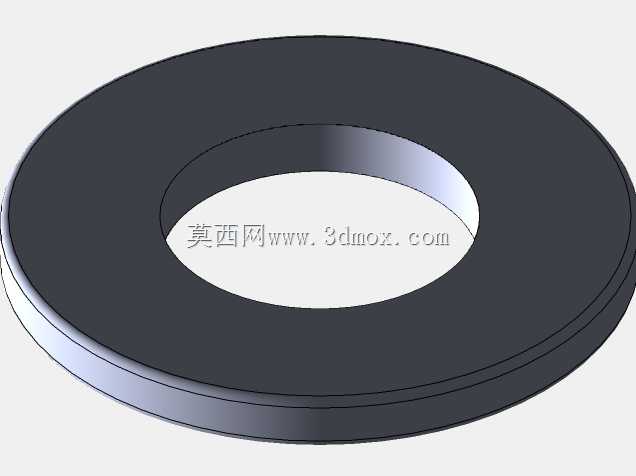

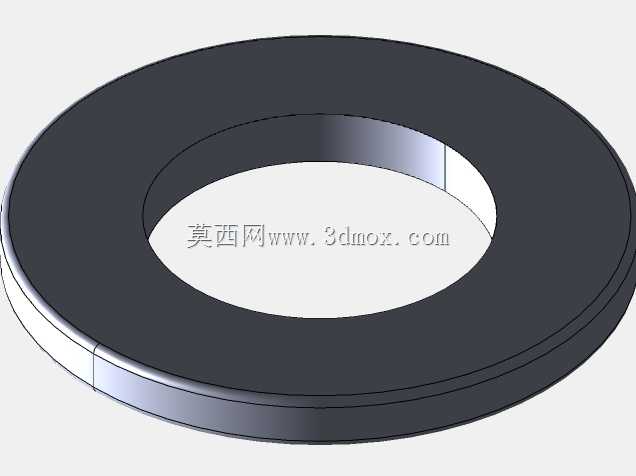

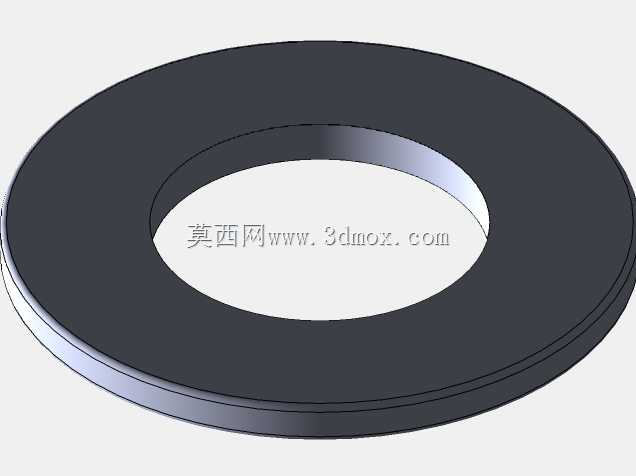

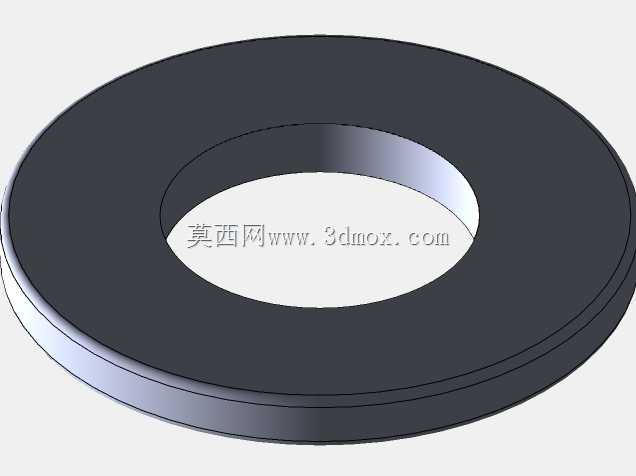

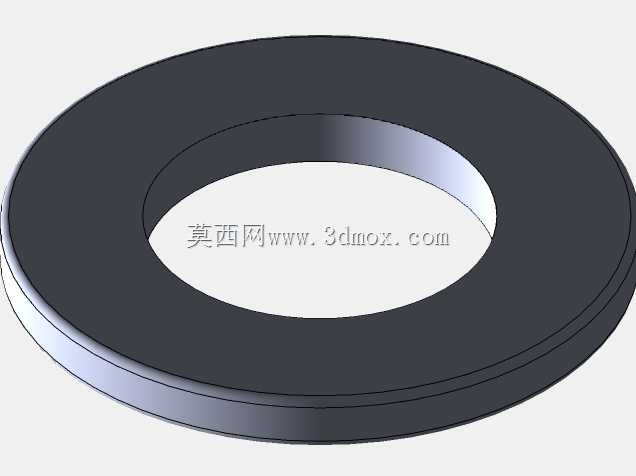

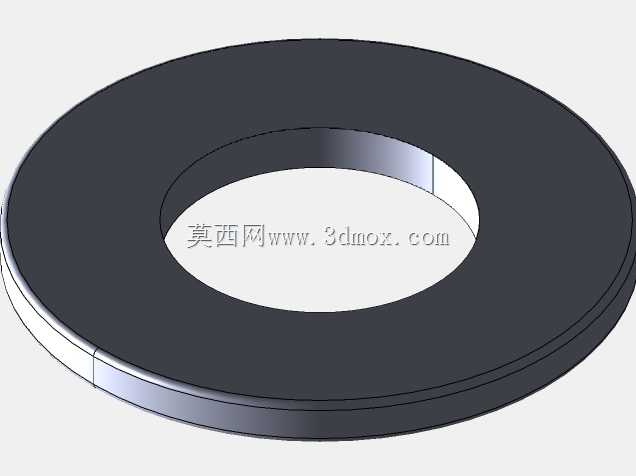

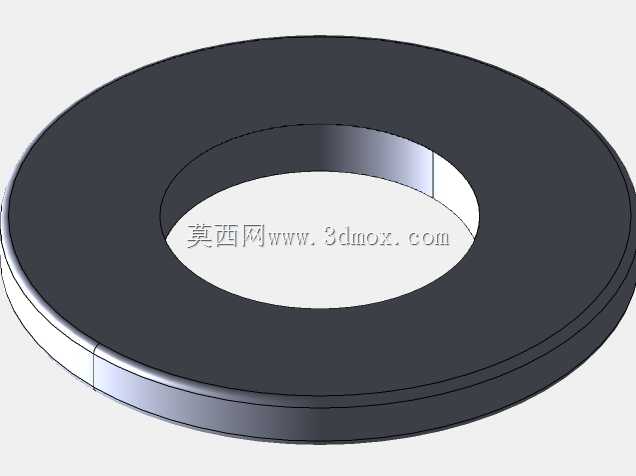

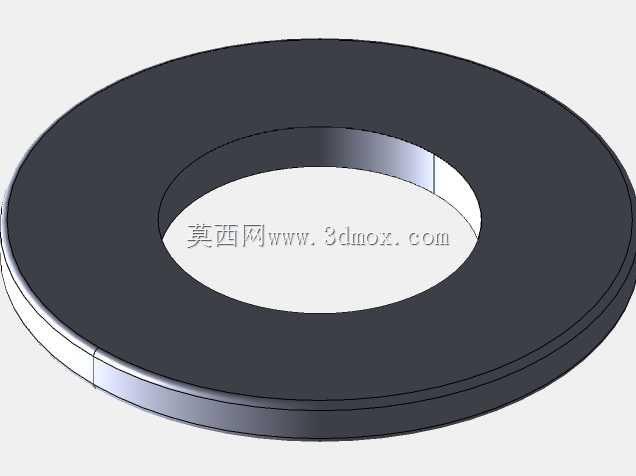

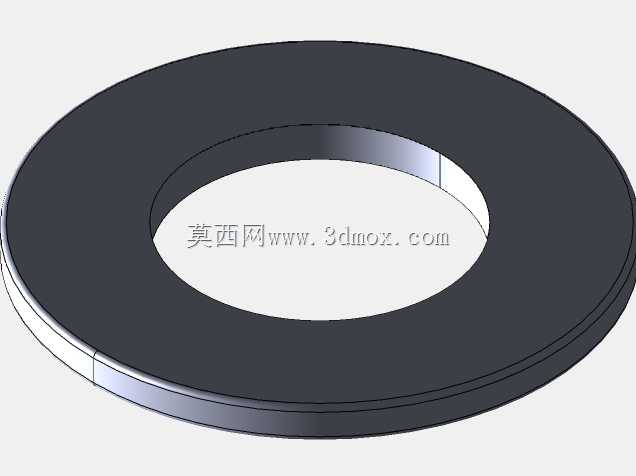

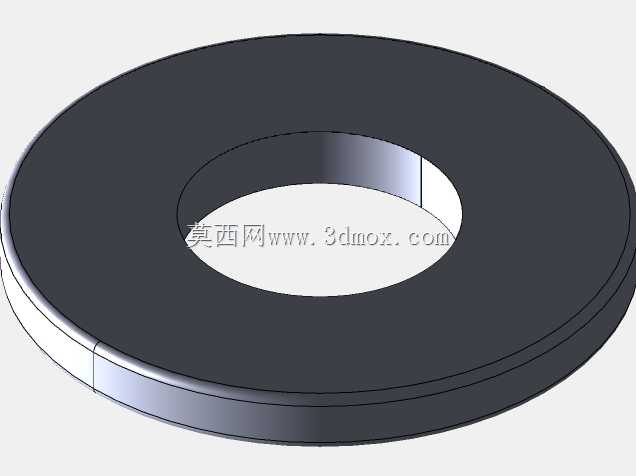

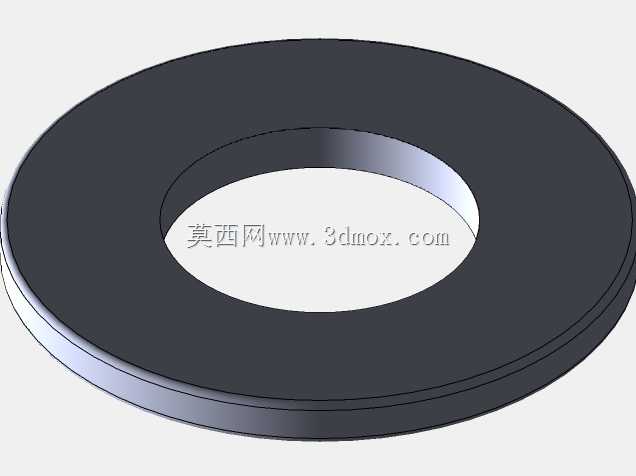

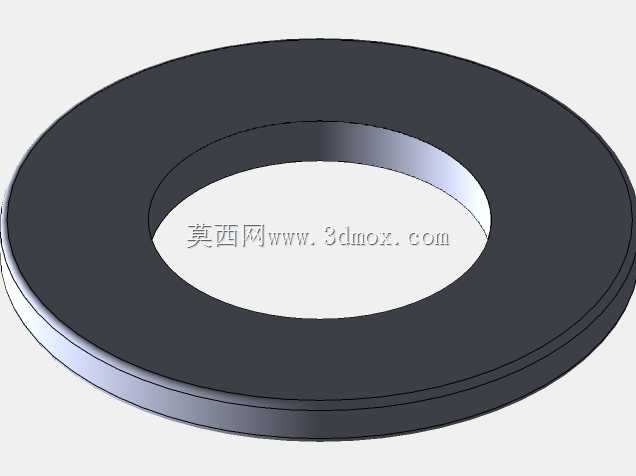

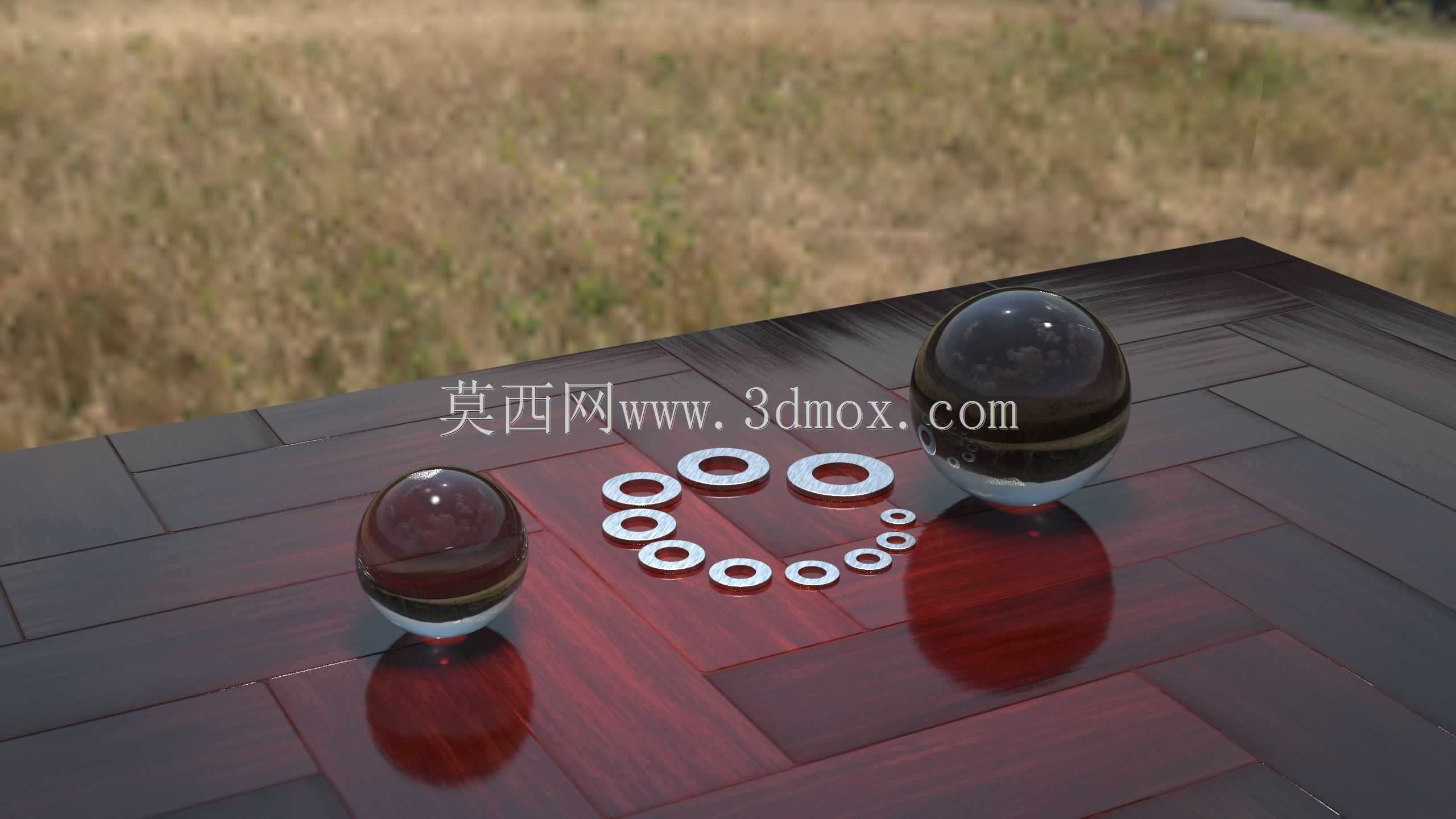

　　从外形看，这批垫圈均为扁平环形冲压件，两端面平行度、内外圆同轴度是冲压模具保证的关键精度。三维建模时以回转体思路构建，先绘制内孔与外圆的截面轮廓，再拉伸成型，倒角与去毛刺特征可按工艺要求补充小圆角，还原真实冲压件的边缘状态。不同规格按英制分数序列排布：1/4、5/16、3/8、7/16、1/2、9/16、5/8、3/4、7/8、1英寸，规格递增时内外径同步放大，形成完整的尺寸梯度。

　　在设备维修与备件管理场景中，成套垫圈模型能直接用于BOM编制与装配干涉检查。设计人员在三维环境中把垫圈放置到螺栓头与安装面之间，可以直观核对压紧面是否完全落在工件有效支撑区域内，确认垫圈外缘不会与相邻凸台、焊缝、密封圈发生空间冲突。对于需要做防腐处理的户外设备，还可在此基础上派生镀锌、达克罗或不锈钢材质的变体，材质切换不改变几何拓扑，仅调整密度与表面属性即可完成重量核算。

　　安装边界方面，垫圈属于轴向夹紧类零件，径向不承受定位功能，因此孔位公差可适度放宽，但端面必须与螺栓轴线垂直，歪斜装配会造成偏载。在振动工况下，平垫圈常与弹簧垫圈或防松螺母组合使用，此时平垫圈贴靠工件侧，提供平整承压基底，防松元件置于螺母侧，二者分工明确。整套模型把分散的标准件整合为可选型的规格矩阵，结构工程师在调用时无需逐个查表建模，按螺栓规格直接匹配对应垫圈，即可快速完成连接副的虚拟装配与空间校核。
