雅马哈摩托车无标款燃油箱盖结构设计

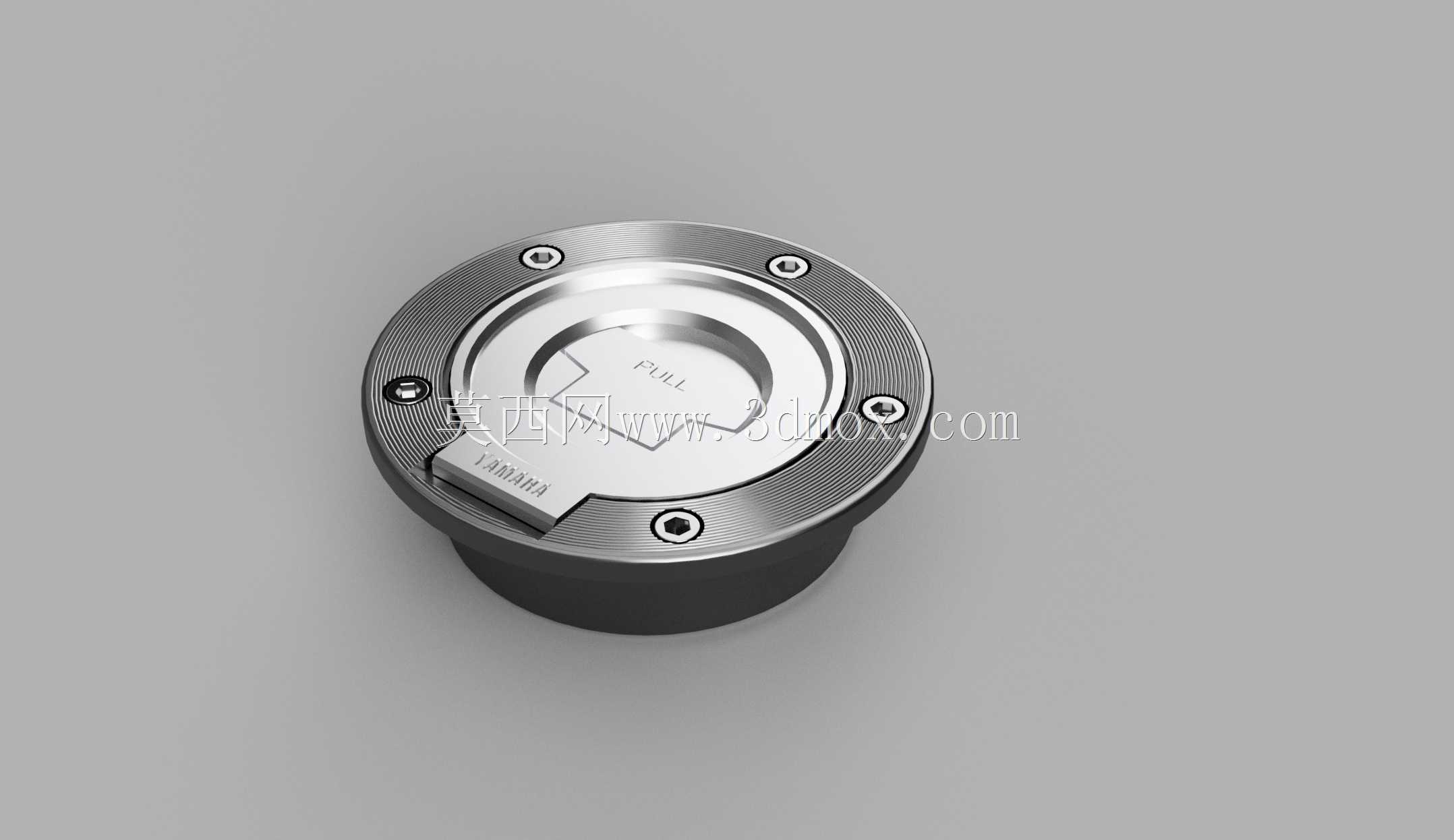

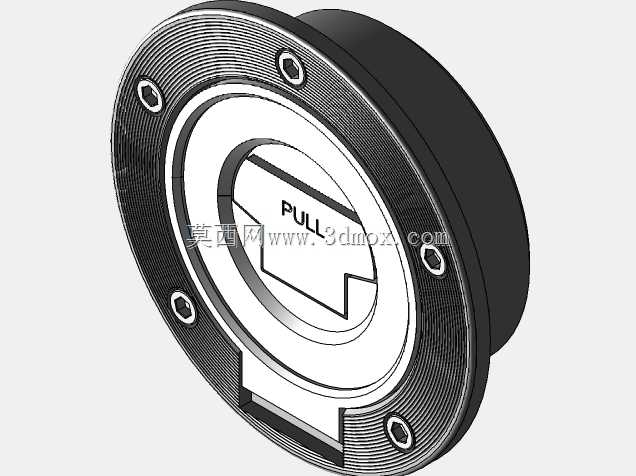

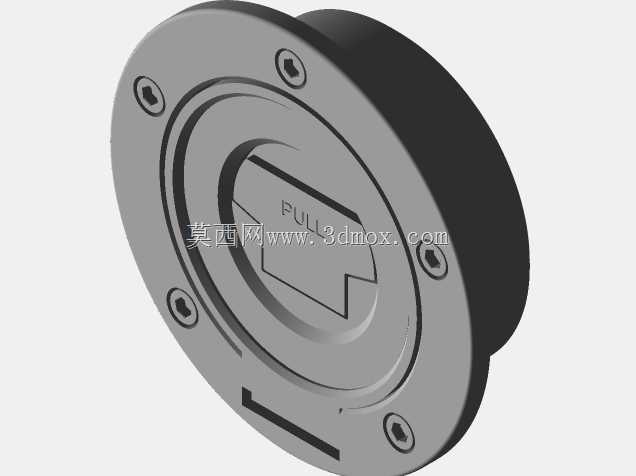

　　这款燃油箱盖的设计适配雅马哈系列跨骑摩托车的燃油箱加注口，日常骑行场景中，它首先承担着燃油密封的核心作用，避免车辆在倾斜、颠簸行驶时燃油从加注口溢出，同时阻隔外界灰尘、雨水进入油箱污染燃油，还要平衡油箱内外气压差，防止燃油泵工作时油箱内部形成负压影响供油顺畅度。从结构设计逻辑来看，这款无标识版本去掉了原厂盖体表面的品牌文字浮雕，在做逆向建模时特意简化了外饰面的非功能性铣削特征，大幅降低了多边形面数，不管是做整车装配仿真、渲染出图还是3D打印验证，都能减少算力占用，同时不影响核心安装与功能结构的还原度。盖体采用分层式结构，上层是带防滑纹理的旋拧操作面，边缘做了细密的周向滚花，戴骑行手套操作时也能获得足够的摩擦力，

　　不会出现打滑拧不动的情况；中间层是密封压合面，设计有环形的密封胶条安装槽，装配标准耐油橡胶密封圈后，旋紧到位时密封圈会均匀压合在油箱加注口的端面上，压缩量控制在1.2-1.5mm区间，既能保证密封性能，又不会因为压缩量过大导致旋拧力矩过高，日常开关操作手感适中。下层是与油箱加注口配合的旋扣结构，采用三爪式卡扣设计，卡扣的导入角做了15度的斜切处理，对准加注口的卡槽后顺时针旋转30度即可到位锁紧，卡扣的卡合面做了0.3mm的过盈设计，车辆行驶在颠簸路面时也不会出现松脱异响的问题。安装边界方面，这款油箱盖的适配加注口内径为70mm，安装孔位采用周向均布的4个M5螺丝孔，孔位中心圆直径为82mm，盖体总高度为32mm，

　　上层操作面的外径为90mm，安装后突出油箱表面的高度为18mm，不会和油箱包、前置储物架等改装件产生干涉。设计过程中特意规避了原厂件的品牌标识特征，去掉了外表面非必要的装饰性铣削纹路，把建模重点放在了配合尺寸、密封结构、卡扣锁紧逻辑这些核心功能结构上，简化后的模型面数仅为原厂扫描模型的三分之一左右，在做整车数字样机装配时，不会因为单个小零件的面数过高拖慢整体装配、仿真的运行效率。从实际使用场景出发，这款油箱盖的结构也适配改装场景，去掉品牌标识后用户可以自行在盖体表面做个性化涂装、蚀刻定制图案，不会破坏原厂的标识版权，同时核心的密封、锁紧结构完全参照原厂尺寸逆向，安装尺寸和通用款摩托车油箱加注口完全匹配，

　　替换安装时不需要对油箱做任何打孔、打磨修改，直接替换原有油箱盖即可。在密封性能的设计考量上，密封胶条的安装槽深度设计为2mm，装配直径2.5mm的耐油丁腈橡胶密封圈，旋紧后密封圈的压缩率保持在20%-30%的合理区间，既可以在车辆左右倾斜45度时保证无燃油渗漏，也能在油箱内部温度升高、燃油蒸汽压力升高时，通过密封圈的微量形变实现缓慢泄压，避免油箱内部压力过高顶开油箱盖，也不会因为压力过高导致油箱壳体出现变形。旋拧操作的力矩设计参考了通用摩托车配件的人机工程要求，干态下的旋紧力矩控制在1.5-2N·m，普通成年男性戴半指骑行手套即可轻松拧到位，不需要借助扳手等工具，日常加油时操作便捷。盖体的金属部分采用铝合金材质的结构设计，表面做阳极氧化处理的工艺预留，建模时给表面处理层预留了0.05mm的厚度余量，后期做表面加工时不会影响配合尺寸的精度。卡扣部分的结构做了圆角过渡处理，避免应力集中导致长期使用后卡扣断裂，卡扣的根部做了R2的圆角加强，反复拆装的使用寿命可以达到万次以上，完全满足摩托车全生命周期的使用需求。
