ILIG成型机配套附加保温屋顶结构

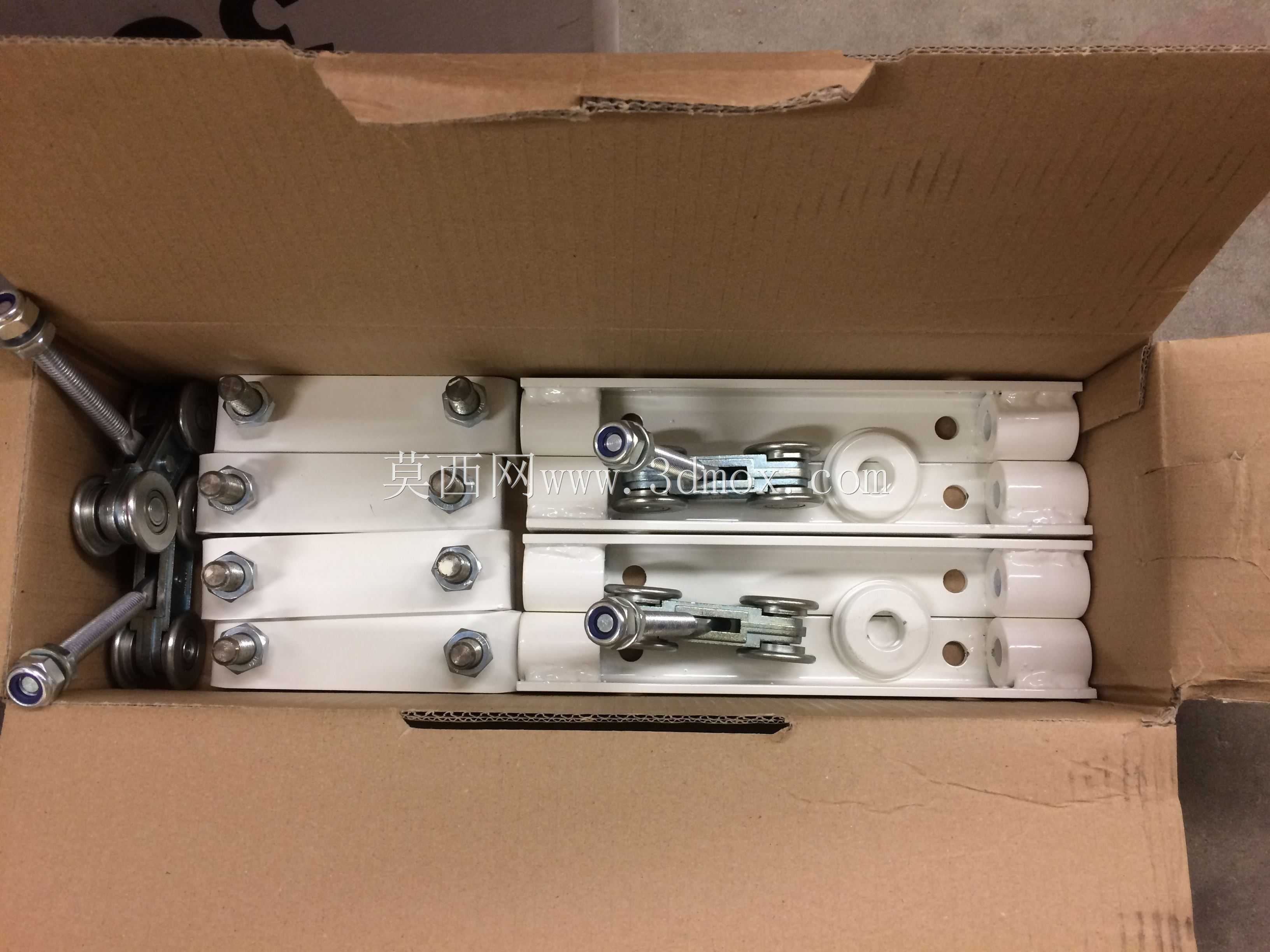

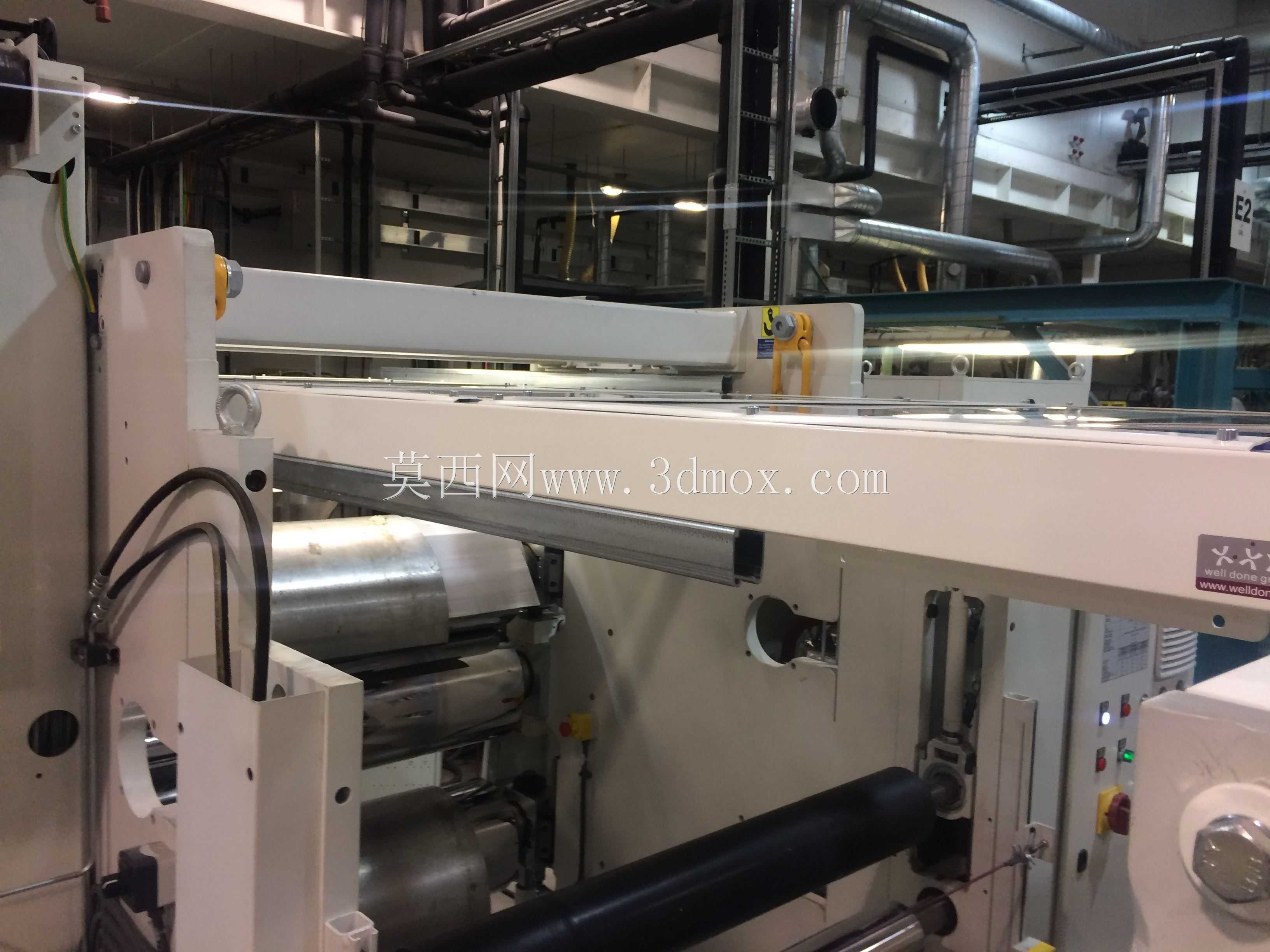

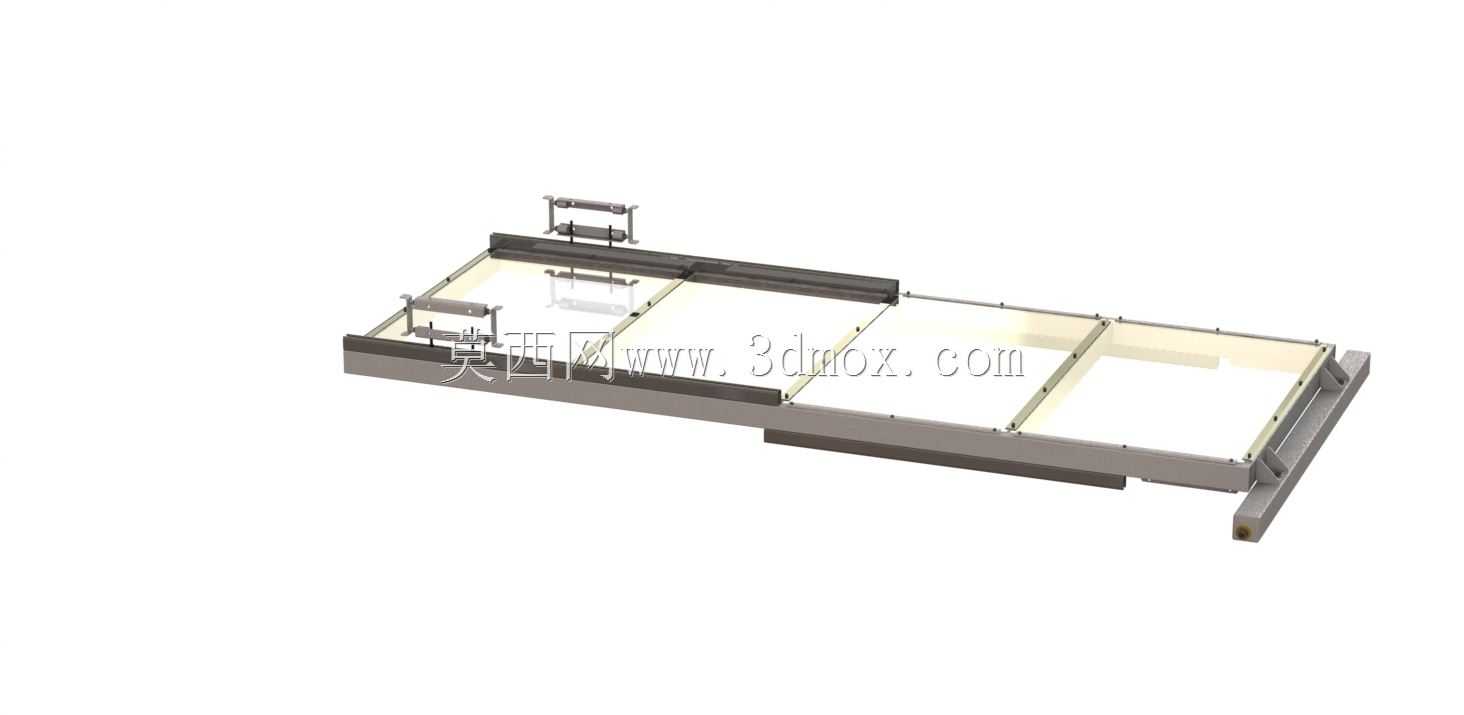

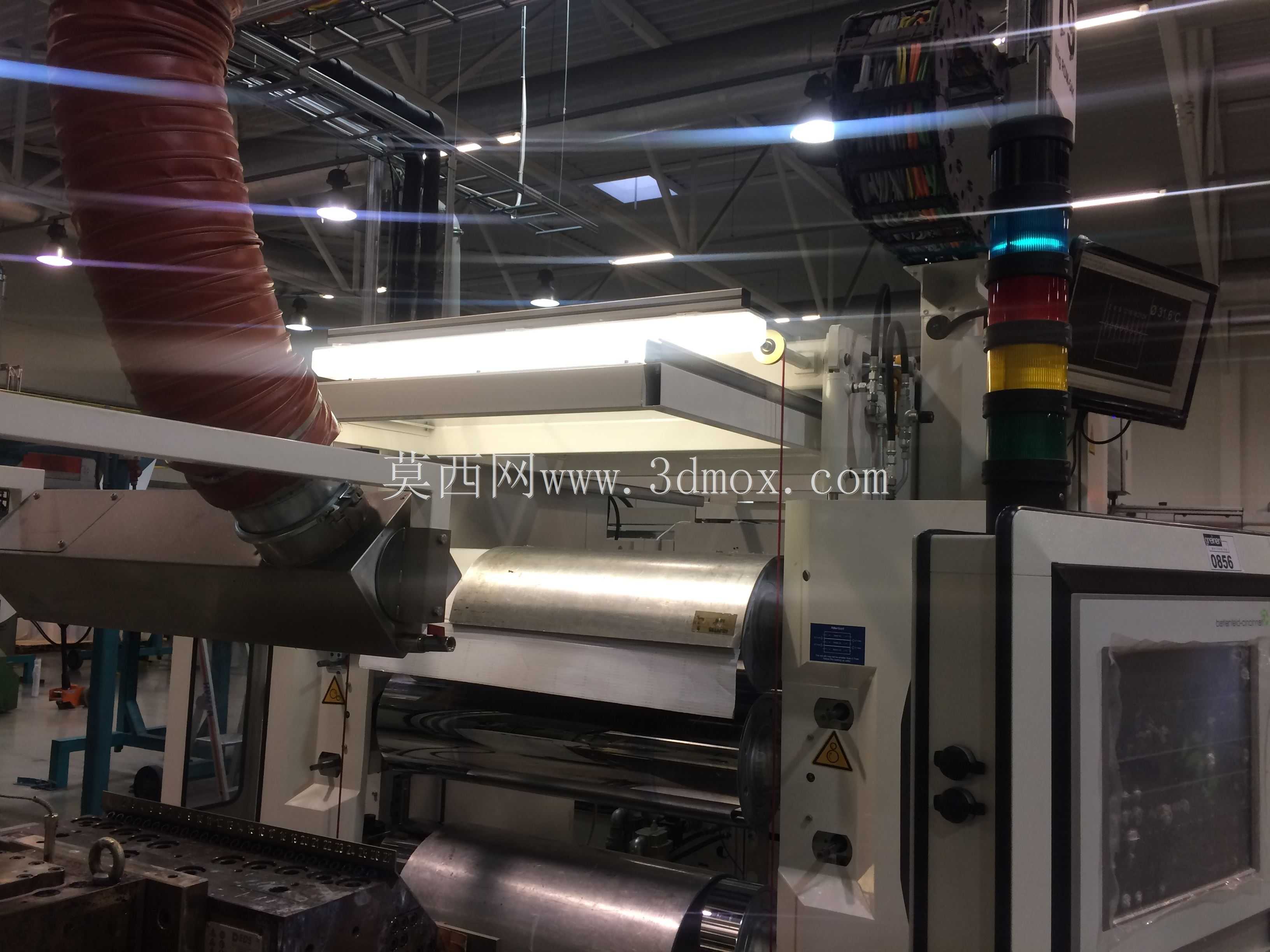

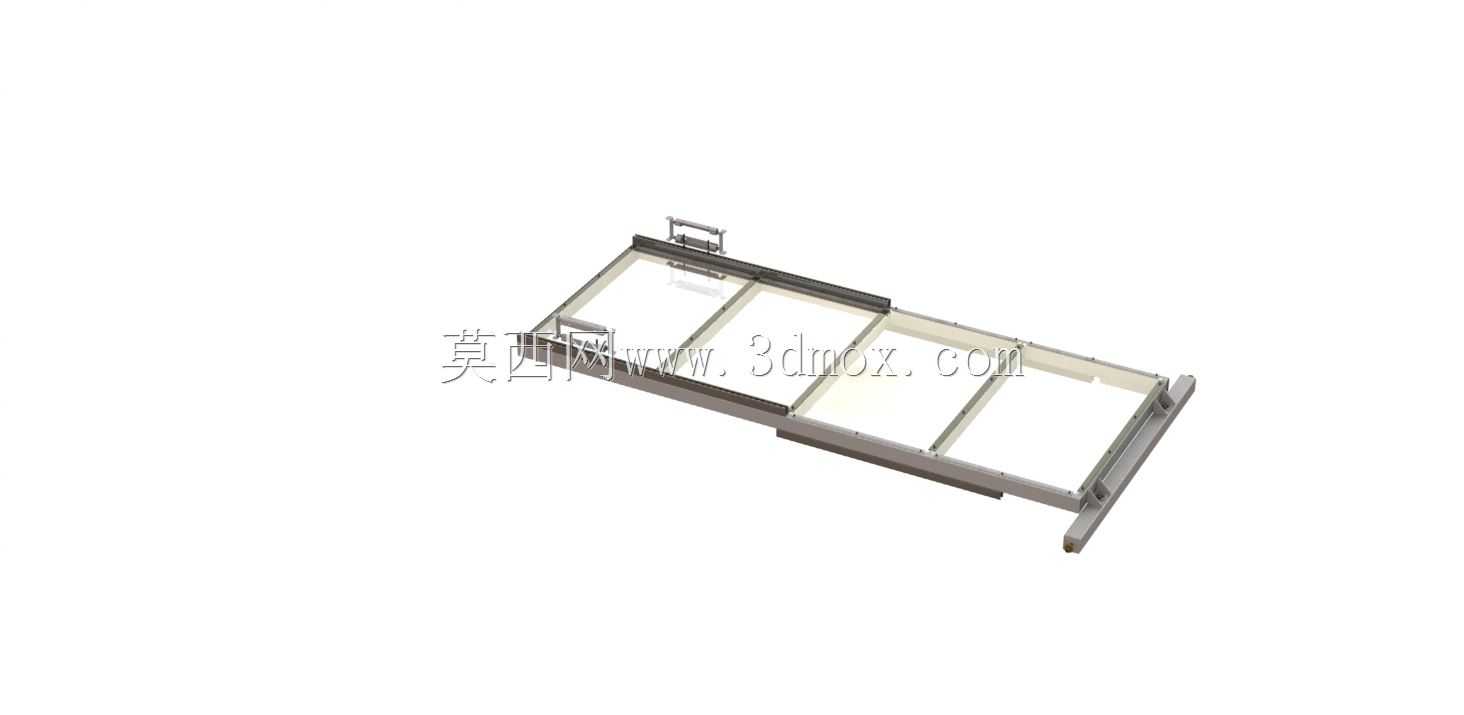

　　热成型加工车间里，ILIG系列热成型设备在连续运行过程中，成型腔内部的温度均匀性直接决定了片材加热后的成型质量，尤其是加工厚壁吸塑制品、高精度包装构件时，腔室顶部的热量散逸过快会导致边角区域片材温度不足，出现成型缺料、壁厚不均、内应力残留等批量不良问题，这款附加屋顶结构就是针对这类现场问题开发的配套加装组件。从结构组成来看，整个构件采用分段式框架拼接设计，主体承载边框采用冷轧型材折弯焊接成型，边框内侧预留了保温层嵌装槽位，可根据现场工艺温度需求填充不同厚度的硅酸铝保温棉或者气凝胶隔热垫，框架上平面设置有多组压紧锁扣，和设备原有顶部的安装支座直接匹配，不需要对原有设备主体进行焊接、打孔等破坏性改造，现场安装时只需要将框架分段吊装对位，

　　拧紧侧边的固定螺栓即可完成装配，单段框架的重量控制在两人可协同搬运的范围内，不需要动用大型吊装设备，适配车间内日常设备改造的作业条件。设计过程中首先核算了原有设备顶部的散热路径，原有设备顶部为开放式结构，加热组件产生的热量有近三成通过顶部对流散逸到车间环境中，不仅造成能源浪费，还会导致腔室内上下区域存在3-5℃的温度差，靠近顶部边缘的位置温度波动更大，附加屋顶安装后，会在原有设备顶部形成一个封闭的空气隔热层，阻断热量的直接对流散逸，配合框架内嵌的保温材料，可将腔室内的温度差控制在1℃以内，保证整个成型幅面内的片材受热均匀。考虑到设备日常维护的需求，屋顶结构上预留了多组观察窗与快开检修口，观察窗采用耐高温的钢化玻璃材质，

　　边缘做了耐高温密封处理，生产过程中操作人员可以直接通过观察窗查看腔室内的片材加热状态，不需要掀开整个屋顶结构；检修口和设备原有顶部的清洁工位、加热组件维护工位位置一一对应，日常更换加热管、清理腔室残留废料时，只需要打开对应位置的检修口盖板即可操作，不需要拆卸整个屋顶框架，大幅降低后续维护的工作量。框架的侧边设置有导向定位销，和设备原有顶部的定位孔配合，安装时可以快速对位，避免装配过程中出现位置偏移导致的密封间隙问题，框架拼接处采用耐高温硅橡胶密封条做密封处理，可长期在120℃的工作环境下保持密封弹性，不会因为长期受热出现老化开裂、密封失效的问题。结构上还预留了温度传感器的安装位，可根据工艺需求在屋顶不同位置加装测温探头，

　　实时监测顶部区域的温度变化，接入设备原有温控系统后，可实现加热功率的动态调整，进一步提升温控精度。从安装边界来看，整个附加屋顶的外轮廓尺寸和原有设备顶部的安装基面完全匹配，不会超出设备原有占地范围，不会影响车间内原有设备的排布间距，屋顶的下沿和设备原有顶部的安装面贴合后，不会和设备内部的加热组件、送料机构、成型模具产生运动干涉，所有运动部件的安全间隙都预留了15mm以上，避免设备运行过程中出现碰撞磨损。针对不同幅面的ILIG成型机，这款屋顶结构采用模块化分段设计，可根据设备的实际成型幅面增减框架段数，不需要重新开模制作整体框架，大幅降低不同规格设备的改造成本，框架表面采用静电喷塑处理，耐油污、易清洁，适配车间内的生产环境，日常清洁只需要用干布擦拭表面即可，不需要特殊的维护保养。在实际生产应用中，加装该附加屋顶后，设备的加热升温时间可缩短15%左右，加热过程中的电能消耗有明显降低，同时因为温度均匀性提升，制品的成型合格率可提升8%以上，尤其是加工对温度敏感的PET、PP等材质的厚壁制品时，改善效果更为明显，结构本身的强度经过校核，可承受车间日常作业中的轻微碰撞，不会出现变形、密封失效等问题，长期运行的稳定性可靠。
