Xbox360体感交互摄像头Kinect结构设计

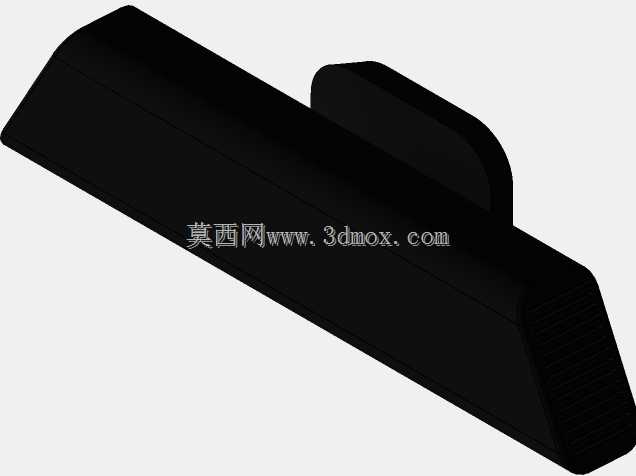

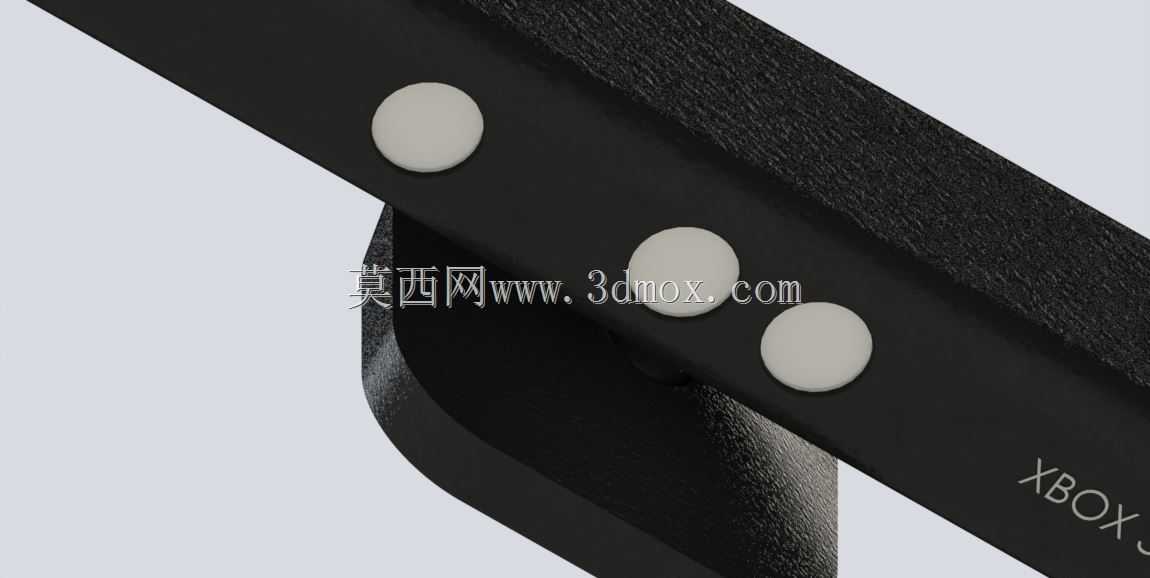

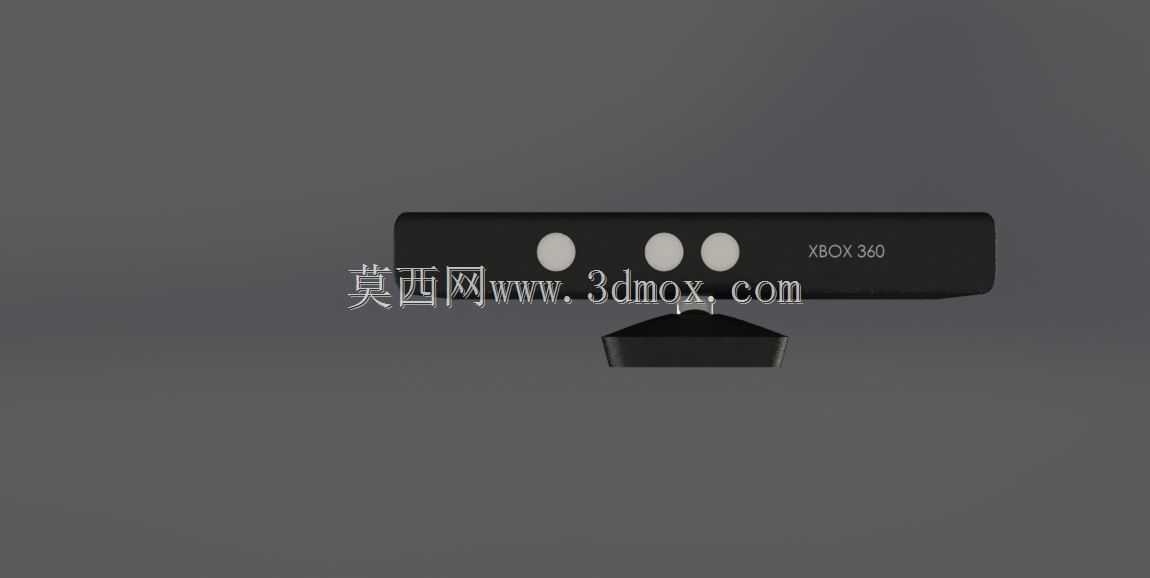

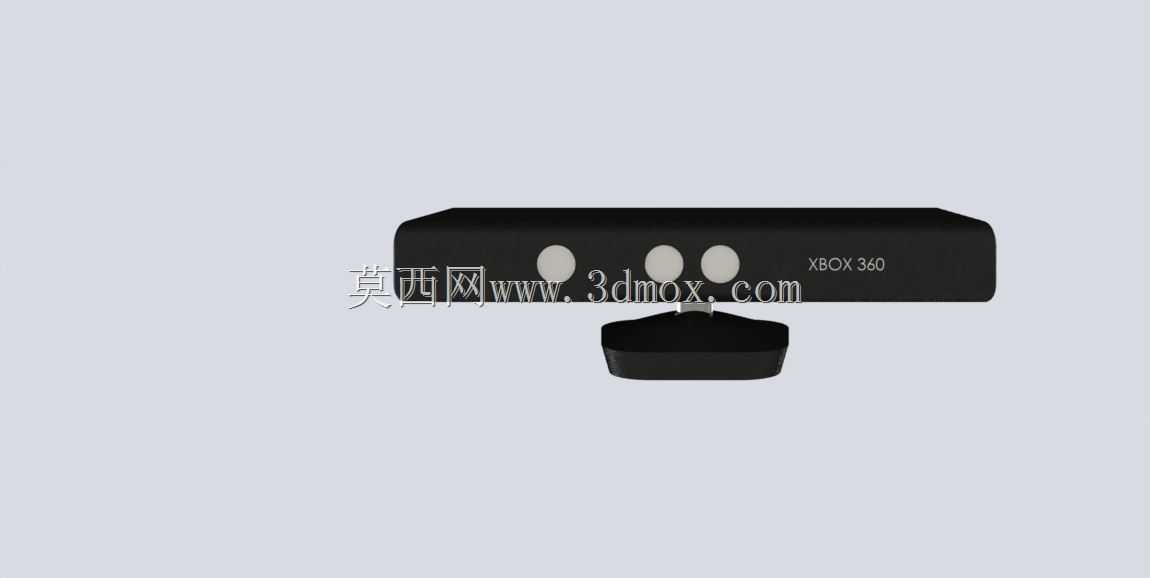

　　这款体感交互设备的结构设计，核心围绕多传感器融合的空间感知需求展开，整机采用长条形卧式壳体布局，壳体表面做哑光磨砂硬质处理，避免环境反光对光学传感器采集精度造成干扰。从结构布局来看，设备正面沿长度方向依次排布深度感知模组、RGB成像模组、多点麦克风阵列，三个圆形功能元件的安装位做了同轴度公差约束，保证各模组光轴平行度偏差控制在允许范围内，避免多源数据融合时出现空间坐标偏移。

　　在实际应用场景中，该设备可覆盖客厅娱乐、体感康复训练、互动展示装置、非接触式人机交互等多个领域，无需用户手持任何控制器，即可完成全身骨骼点追踪、面部特征识别、语音指令拾取三类核心功能。结构设计阶段，针对家庭使用场景的安装边界做了充分适配：设备底部预留通用支架安装螺孔，可直接固定在电视顶部卡扣支架、桌面立式支架或是墙面壁挂支架上，整机重心沿安装面垂直方向分布，避免长期使用出现支架形变导致的设备俯仰角度偏移。设备的俯仰调节结构采用阻尼转轴设计，转轴阻尼力矩经过反复调校，既可以单手完成上下角度调整，又能在调整后保持角度稳定，不会因自身重力出现下垂，调节覆盖范围可适配不同高度的显示设备安装需求，满足1.2米到2.5米的安装高度区间，对应2米到4米的有效体感识别距离。

　　从功能实现的结构支撑来看，深度感知模组的安装位做了独立的隔光筋设计，避免RGB模组的补光光线串入深度传感器造成深度图噪点；麦克风阵列的四个拾音孔在壳体上沿长度方向等距分布，每个拾音孔内侧都做了导音槽结构，配合壳体内部的吸音棉填充，可有效抑制壳体共振产生的杂音，提升远场语音拾取的信噪比。壳体内部的PCB安装位采用多组定位柱加螺丝柱的固定方式，定位柱与PCB定位孔采用间隙配合，装配时可快速对位，螺丝柱端面做了倒角处理，避免锁附螺丝时出现柱体开裂。设备的接口端布置在壳体背面，预留电源接口与数据传输接口，接口周围做了凸起的防撞筋，防止插拔线材时外力直接作用在接口焊盘上导致焊盘脱落。

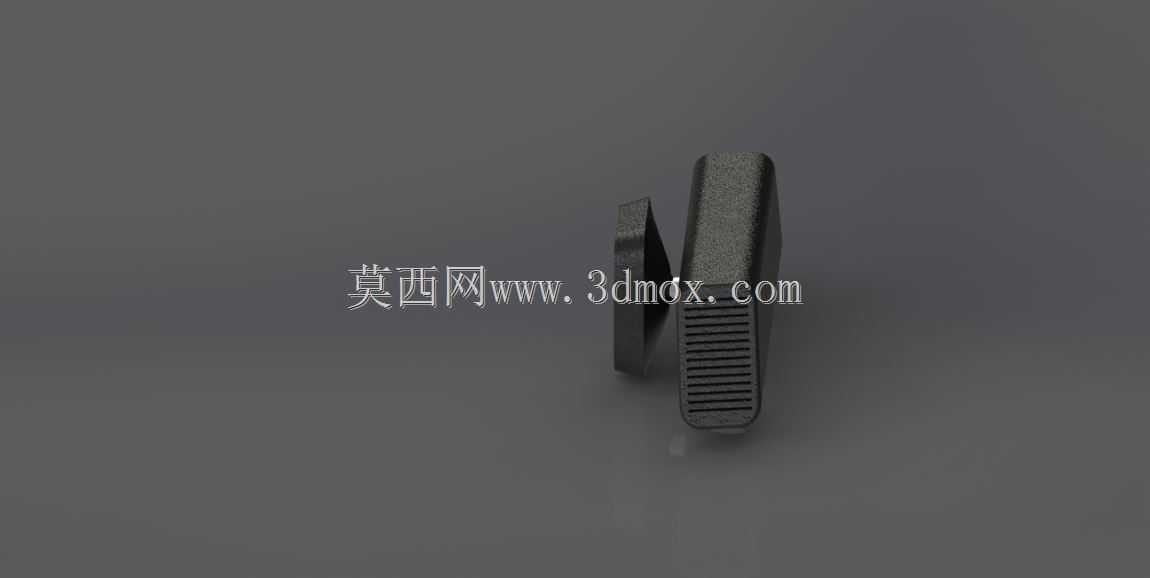

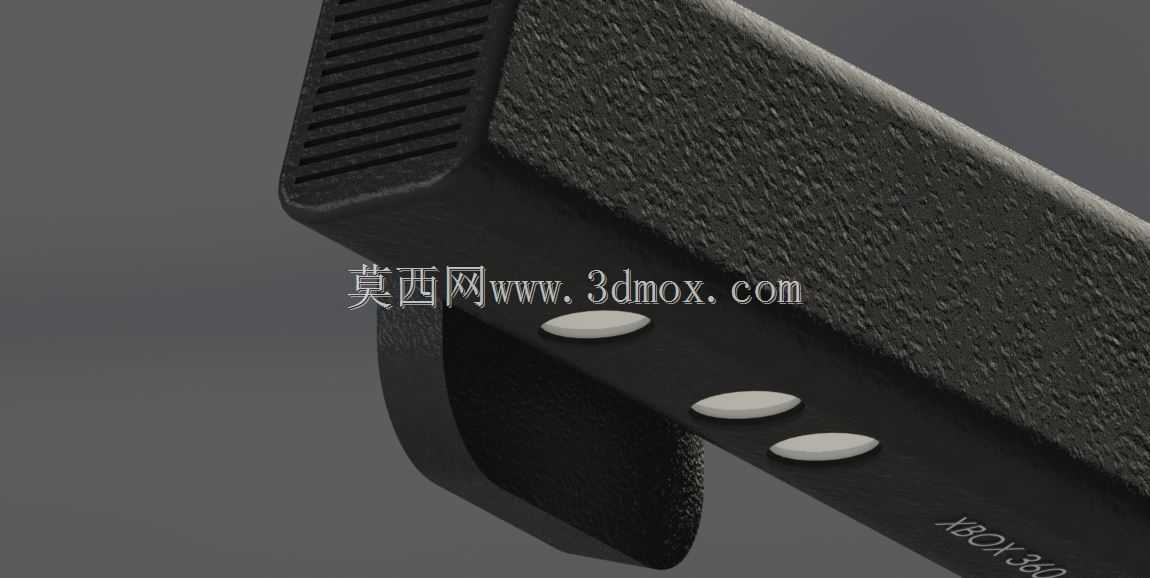

　　散热结构设计上，整机采用被动散热方案，壳体背部开设多组平行的通风栅格，内部主控芯片位置对应设置导热硅胶垫，将芯片热量传导至壳体金属内骨架上，通过壳体表面自然对流散热，避免风扇散热带来的运行噪音，适配家庭使用场景的静音需求。设备的边角全部做了R3以上的圆角处理，没有尖锐棱角，避免日常挪动或者安装过程中出现磕碰划伤。从装配逻辑来看，整机采用前后壳卡扣加少量螺丝的固定方式，卡扣沿壳体周向均匀分布，卡扣的扣合量设计为1.2mm，既保证壳体扣合后的缝隙均匀，又能方便后期维修拆卸，不会出现卡扣断裂的问题。

　　在动作捕捉功能的结构适配方面，传感器的安装倾角经过校准，可覆盖从地面到成年人站立头顶的完整垂直视野，水平视野可满足两个成年人同时在识别区域内做全身动作追踪，不会出现视野截断的问题。语音识别的结构设计上，麦克风阵列的拾音角度经过结构导向优化，可实现180度范围内的声源定位，准确识别不同方向的语音指令，同时抑制设备后方的环境杂音。面部识别功能对应的RGB传感器安装在深度传感器旁侧，两个模组的基线距离经过精确计算，保证深度数据与彩色图像的像素对齐精度，满足面部特征点的三维坐标提取需求。

　　针对日常使用的耐用性需求，壳体表面采用耐刮擦的ABS+PC混合材质，表面硬度达到HB级别，日常擦拭或是轻微磕碰不会留下明显划痕。设备的整体重量控制在合理区间，配合底部的防滑胶垫，放置在光滑桌面时不会出现滑动，胶垫采用硅胶材质，厚度2mm，既可以起到防滑作用，又能缓冲设备放置时的冲击，保护内部精密传感器元件。
