带太阳能帆板的在轨人造卫星结构设计

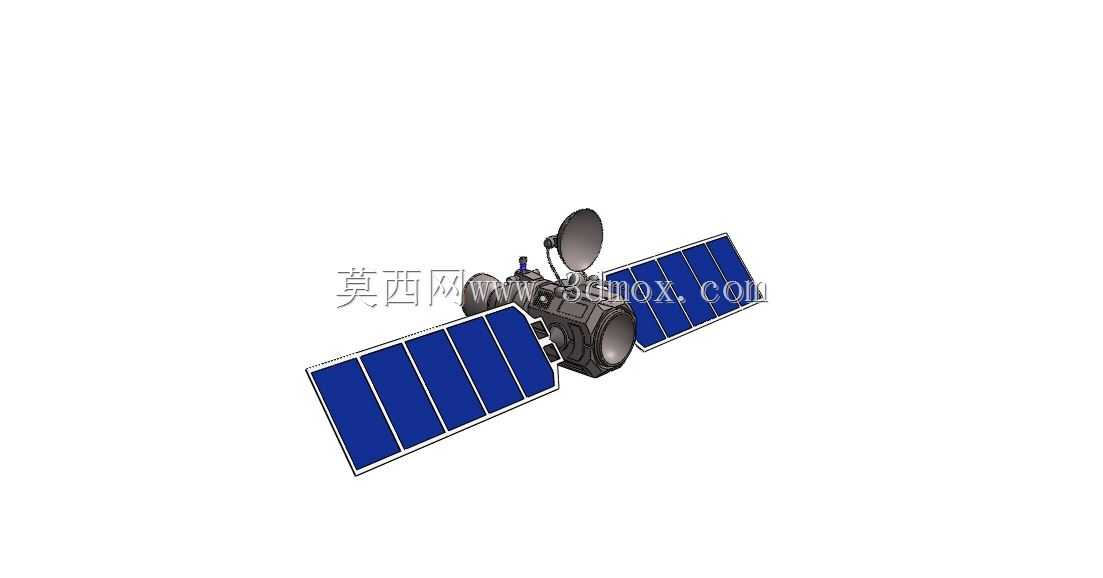

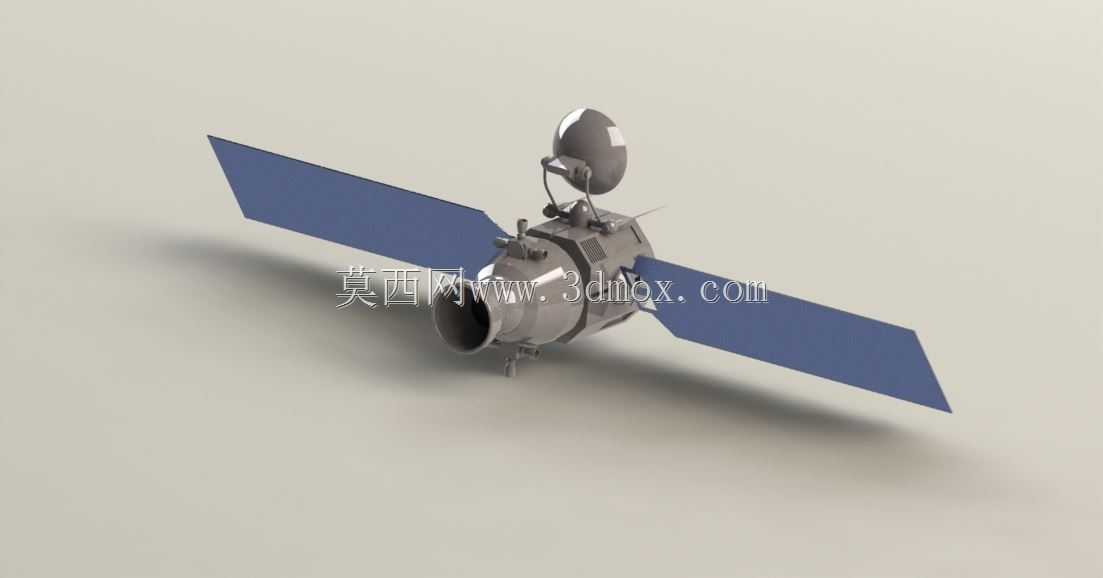

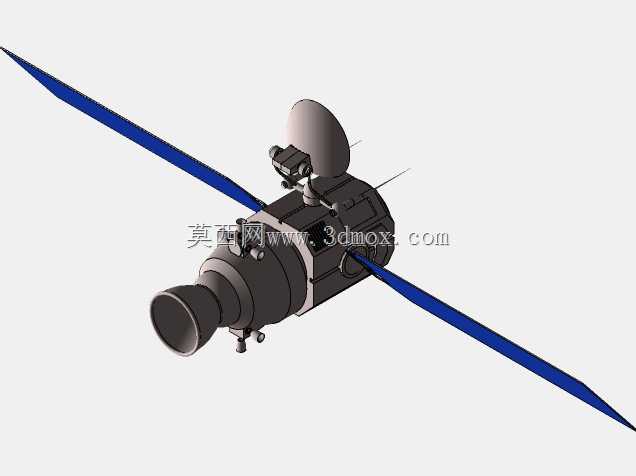

　　本次呈现的人造卫星三维结构，核心围绕近地轨道通讯与遥感类卫星的通用构型展开设计，整体构型采用中心承力筒加双侧可展开帆板的经典布局，适配当前主流运载火箭的整流罩包络边界，收拢状态下最大径向尺寸不超过1.2米，轴向长度控制在1.8米以内，完全适配现役中型运载火箭的星箭接口安装要求，入轨后帆板展开单侧翼展可达3.2米，能为整星提供充足的供电冗余。从实际应用场景来看，这类构型的卫星可搭载通讯转发器、光学遥感载荷等不同功能模块，承担低轨区域通信中继、地表资源普查、气象数据采集等多类任务，结构设计上预留了标准的载荷安装法兰接口，可根据不同任务需求快速更换搭载模块，无需对主承力结构做大规模改动，大幅缩短卫星的定制化研制周期。

　　星载抛物面天线采用双轴可调机构设计，可在±120度的俯仰范围、±180度的方位范围内调整指向，能精准对准地面接收站完成数据下传，也可对准中继卫星实现天基数据回传，天线根部设置了锁紧释放机构，在发射阶段可将天线牢固锁定在星体侧壁，避免发射过程中的振动冲击造成天线结构损伤，入轨后通过火工品解锁即可完成天线展开动作。双侧太阳能帆板采用铰链式连接结构，每块帆板基板上铺设了三结砷化镓电池片，基板与星体连接的根部设置了驱动机构，可驱动帆板持续对准太阳方向，最大化光电转换效率，帆板的展开锁定机构采用无源阻尼设计，展开过程中不会对星体产生过大的冲击力矩，避免影响星上姿态敏感器的正常工作。卫星本体的承力筒采用蜂窝夹层结构设计，内部预留了推进模块、

　　姿控模块、星载计算机、电源控制器等核心设备的安装舱位，各舱位之间设置了独立的安装支架，支架上预留了标准的螺纹安装孔，可适配不同规格的星载设备安装需求，承力筒外侧包覆了多层隔热组件，可在太空高低温交变环境下维持星内设备的工作温度区间，避免极端温度影响电子设备的运行稳定性。星体底部设置了标准的星箭对接环，对接环的接口尺寸符合通用星箭连接规范，可适配不同型号运载火箭的转接机构，对接环旁设置了分离弹簧安装座，入轨后可通过分离弹簧的弹力将卫星平稳推离运载火箭，不会产生过大的初始姿态偏差。姿控喷管均匀布置在星体的四个侧壁，可通过不同喷管的喷气组合实现卫星的三轴姿态稳定控制，配合星上的陀螺、星敏感器等姿态测量设备，可将卫星的姿态控制精度维持在0.

　　1度以内，满足通讯、遥感类载荷的指向精度要求。在结构细节设计上，所有外露的结构件均做了圆角处理，避免发射过程中产生应力集中造成结构损坏，所有的连接紧固件均采用防松设计，可承受发射阶段最高12g的过载冲击，不会出现紧固件松脱的问题。帆板的基板采用碳纤维复合材料铺层设计，在保证结构强度的前提下尽可能降低结构重量，整星的结构重量占比控制在整星总重量的18%以内，预留了充足的重量空间给有效载荷与推进剂。星上的走线槽均预埋在承力筒的夹层结构内，既可以避免线缆外露受到空间辐照的损伤，也能让整星的外表面更加规整，减少空间碎片撞击损伤线缆的风险。天线的反射面采用铝合金轻量化成型设计，表面做了阳极氧化处理，可耐受太空环境下的原子氧侵蚀，保证天线的电性能长期稳定。
