高强度合金钢双环连接起重吊具结构

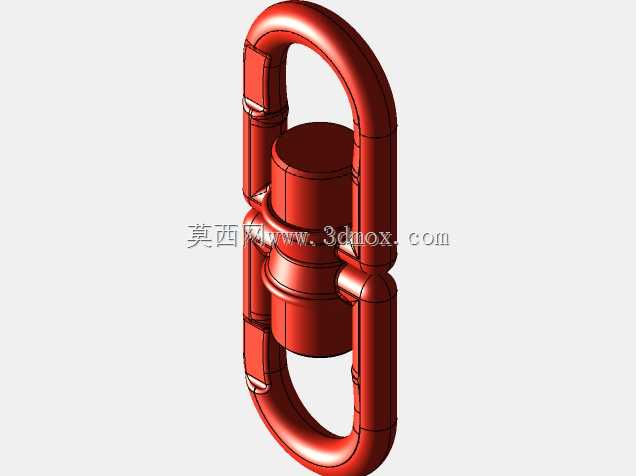

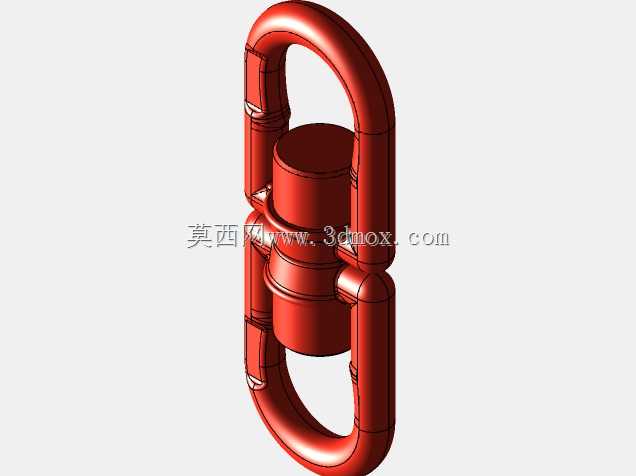

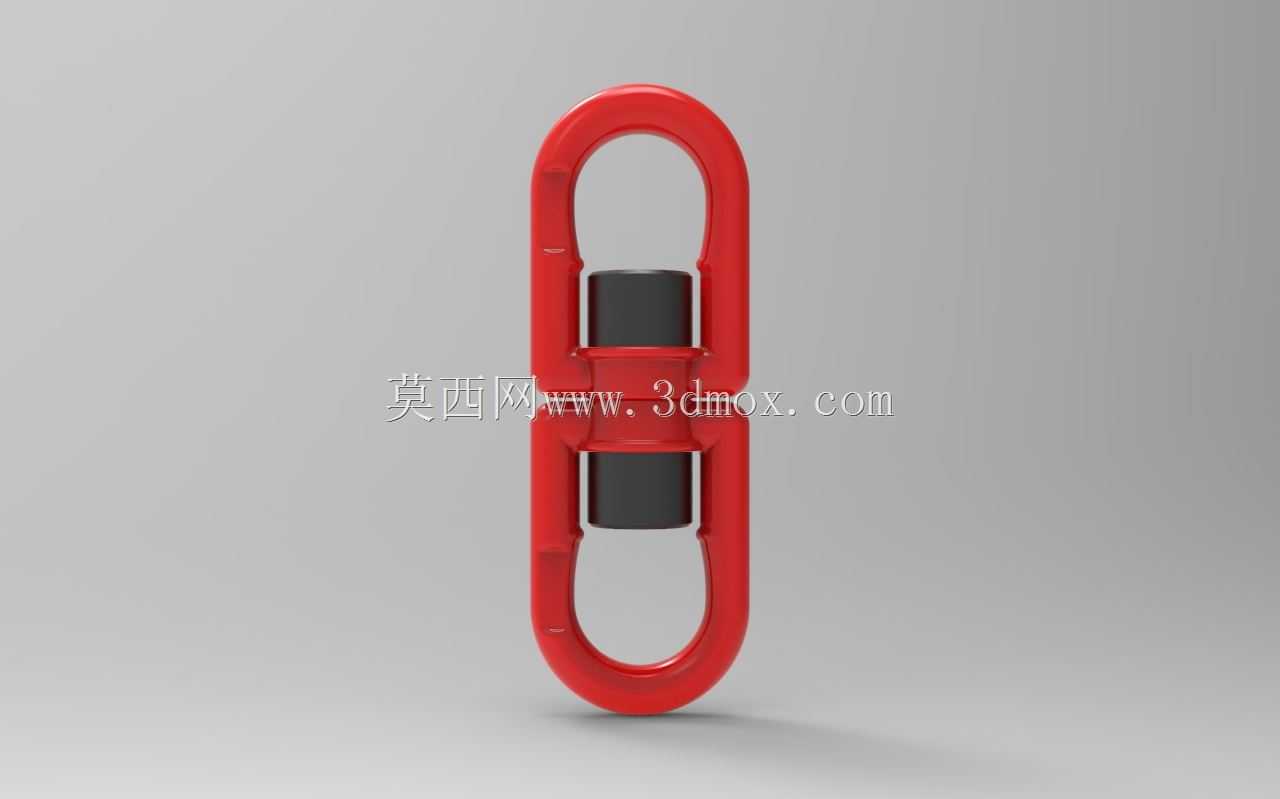

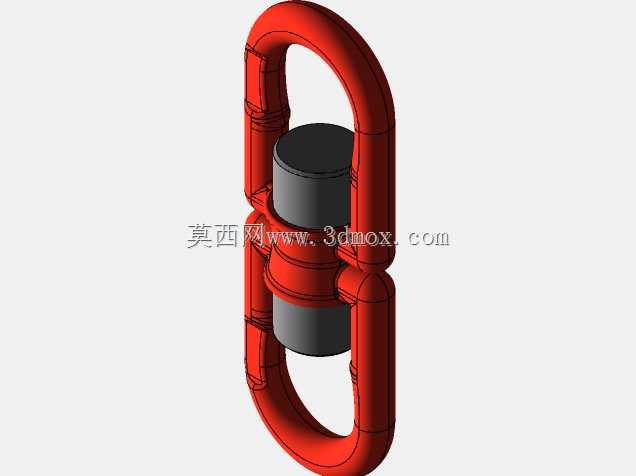

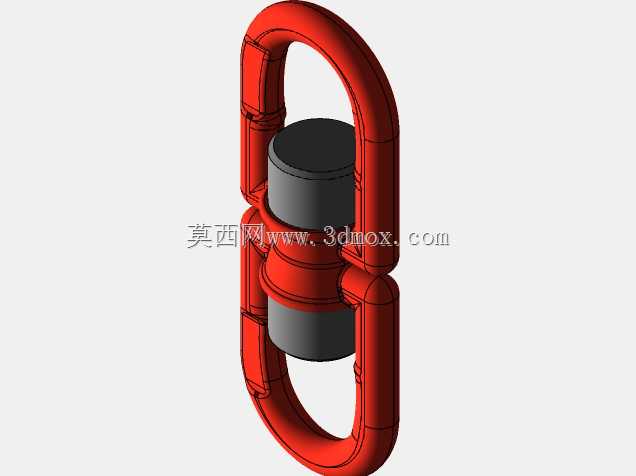

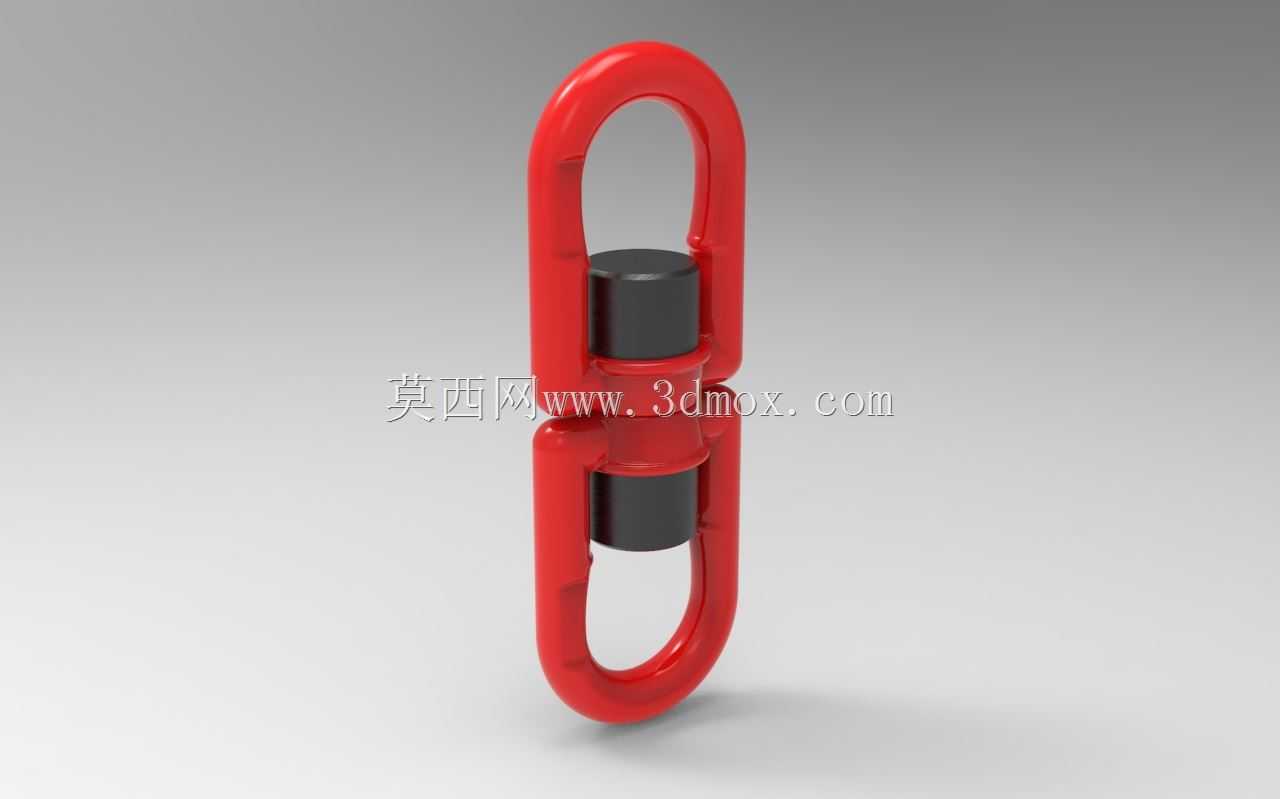

　　在重型吊装作业、工业物料转运、设备安装就位的现场工况里，这类双环结构的连接吊环是索具系统里承担载荷传递的核心受力部件，不同于单点焊接吊耳的固定安装形式，这种双环铰接的结构可以在多方向受力时自动调整受力角度，避免索具出现附加弯曲应力，大幅降低吊装过程中因为载荷偏斜带来的局部应力集中风险。从结构设计逻辑来看，整体采用上下两个对称的长圆形吊环通过中间的双段圆柱销轴铰接组合，吊环的环身截面采用等强度的圆弧过渡设计，在环身与销轴配合的位置做了局部加厚处理，这个位置是吊环承受拉应力的核心危险截面，加厚处理可以抵消销轴孔位置的应力削弱效应，避免长期交变载荷下出现孔边疲劳裂纹。中间的销轴采用台阶式结构，上下两个轴段分别穿入上下吊环的配合孔内，

　　轴肩位置顶住吊环内侧端面，既可以限制两个吊环的轴向窜动，又能保证两个吊环绕销轴转动时的同轴度，不会出现卡滞或者偏磨的情况。吊环整体采用淬火加回火处理的8级合金钢材质，安全系数设置为1.4，这个参数是结合起重作业的动载系数、冲击载荷余量综合确定的，完全满足常规工业吊装的载荷冗余要求，表面涂覆的红色涂层一方面是起重索具的标准警示色，方便现场作业人员快速识别索具位置，避免碰撞损伤，另一方面涂层也可以在仓储和使用过程中隔绝水汽，降低合金钢材质出现锈蚀的概率，保证长期使用的材质力学性能稳定。从安装边界来看，这类吊环的上下环孔可以适配不同规格的卸扣、钢丝绳索节、吊装带端环，上环通常连接起重设备的吊钩或者主吊索，

　　下环连接被吊物上的吊点或者下级索具，铰接结构允许上下吊环在垂直于销轴的平面内自由转动，在起吊过程中如果被吊物出现小幅摆动，吊环可以自动顺应载荷方向，不会让吊环本身承受额外的扭转力矩。在实际选型应用中，需要注意吊环的额定载荷要匹配对应吊装场景的最大工作载荷，同时要保证销轴的配合间隙在合理范围内，间隙过大会导致吊环转动时出现冲击载荷，间隙过小则容易在粉尘、锈蚀环境下出现转动卡滞，日常检查中需要重点关注吊环环身的圆弧过渡位置是否有磕碰损伤、裂纹，销轴的端面挡圈是否有松脱，红色涂层如果出现大面积脱落要及时检查基材是否出现腐蚀或者变形。不同于一体式的吊环结构，这种双铰接的设计在多索具组合吊装的场景下优势尤为明显，比如在大型钢结构件吊装、

　　重型机床移位、港口集装箱辅助吊装的工况里，多个吊点的索具长度存在微小误差时，吊环的转动自由度可以自动均衡各根索具的受力，避免单根索具过载，同时也能减少被吊物因为受力不均出现的变形问题。在建模过程中，环身的曲面过渡是结构设计的重点，所有的受力拐角位置都采用了大圆角过渡，避免出现锐角导致的应力集中，销轴与吊环孔的配合采用间隙配合，既满足转动灵活性要求，又不会因为配合间隙过大导致接触应力过高，环身的截面尺寸从顶部圆弧位置到直段位置再到孔边位置做了等强度优化，在保证额定载荷满足要求的前提下尽可能控制整体重量，降低索具系统的自重占比，提升有效吊装载荷。这类吊环在出厂前通常会做2倍额定载荷的静载试验以及1.25倍额定载荷的动载试验，保证结构在极限工况下不会出现塑性变形或者断裂，表面的红色涂层也会做耐冲击、耐磨损处理，避免现场使用过程中轻易脱落失去警示和防护作用。在实际现场使用中，要禁止吊环横向受载，也就是载荷方向不能偏离吊环的环身平面，否则会让环身承受额外的弯曲应力，大幅降低实际承载能力，同时要避免吊环与被吊物的尖锐棱角直接接触，必要时要加垫护角，防止环身被尖锐部位割伤出现截面削弱，影响整体承载安全性。
