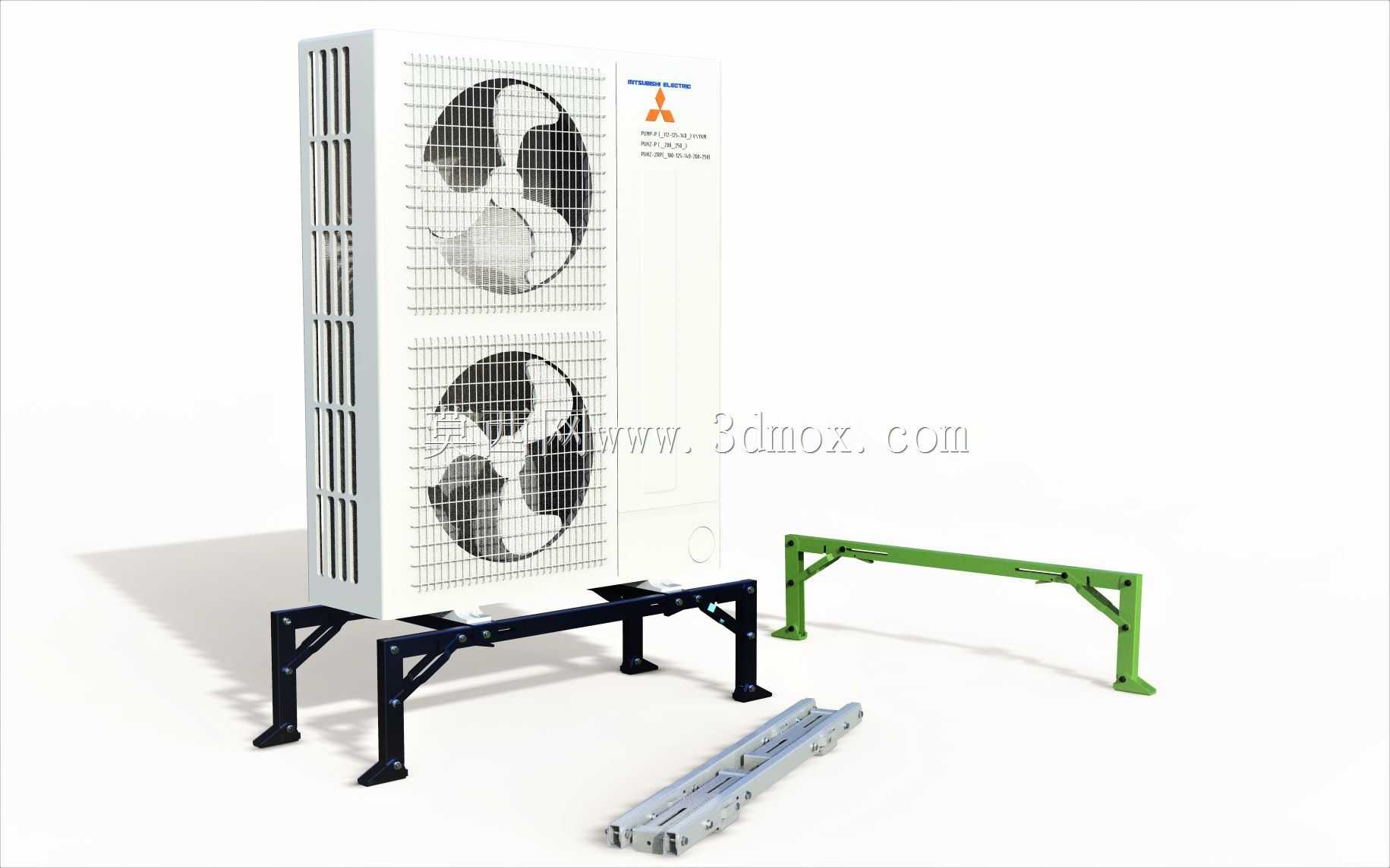

壁挂式空调外机承重固定安装支架结构

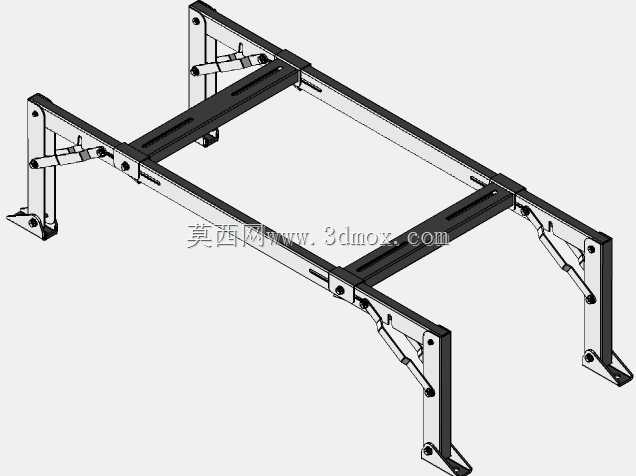

　　配合托臂外端的受力点形成稳定的三角形受力体系，相比单臂悬挑结构，三角结构的抗形变能力提升60%以上，能有效避免长期承重后托臂下弯变形的问题。设计过程中，托臂表面预留了多组长条调节孔，孔位间距覆盖市面上1匹到3匹常规外机的安装脚距范围，安装时不需要现场二次打孔，可直接根据外机实际脚距调整固定螺栓的位置，适配不同品牌、不同年代生产的外机安装需求，降低现场安装的加工难度。斜撑与托臂、墙面固定座的连接位置采用外翻边的加强结构，避免螺栓连接位置出现应力集中，长期振动下出现焊缝开裂或者板材撕裂的问题，所有弯折位置都做了圆角过渡处理，既减少安装过程中的划伤风险，也能避免弯折位置的应力集中导致的强度下降。从安装边界尺寸来看，在民用住宅、商用楼宇的空调外机安装场景中，这类壁挂式承重支架是连接建筑墙体与空调外机的核心受力构件，直接决定外机长期运行的安装可靠性，避免高空坠物风险，同时适配不同厚度外墙、不同匹数外机的安装需求，是暖通安装领域用量极大的通用五金构件。从实际工程使用角度看，这类支架的核心功能是承载空调外机的全生命周期重量，包括外机静置自重、运行时的压缩机振动载荷、极端天气下的风载荷，部分沿海高盐雾区域还要考虑长期腐蚀带来的强度衰减，因此结构设计阶段首先要做受力路径的合理规划。整个支架采用三角受力的经典结构形式，横向托臂直接承接外机底部的安装脚，斜向支撑臂将托臂承受的竖向载荷分散传递到墙面的固定锚点，两个墙面固定点上下排布，

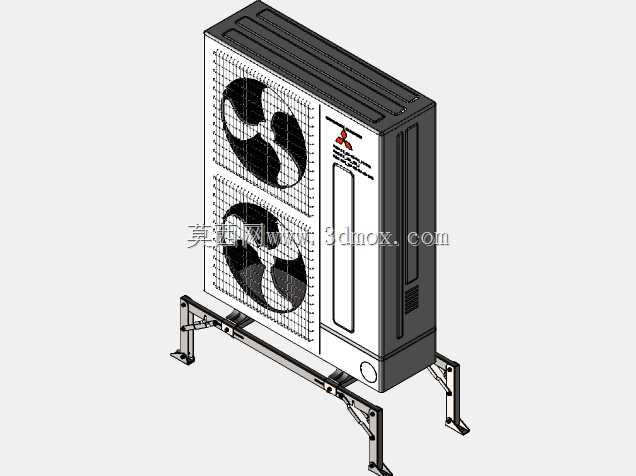

　　这类支架的托臂外伸长度控制在450mm以内，既能够避开多数建筑外墙的保温层、外沿滴水线结构，也能保证外机背部与墙面预留出100-150mm的散热间隙，满足空调外机的对流散热需求，避免散热不畅导致的外机运行效率下降。墙面固定座的锚点孔位设计为竖向长圆孔，安装时可以根据墙面的实际承重结构（比如混凝土承重墙、红砖墙、加气块墙的不同锚栓布置要求）微调上下固定点的位置，避开墙体内预埋的电线、水管管线，同时适配不同长度的膨胀螺栓安装需求，固定座的板材厚度比托臂高一个规格，保证锚点位置的局部承压能力足够，不会因为长期受力出现固定座变形、锚栓松动的问题。支架的整体表面处理采用静电喷塑工艺，相比传统的喷漆处理，喷塑层的附着力更强，

　　在户外日晒雨淋的环境下，防腐年限可以达到8年以上，适配多数地区的户外使用环境，不需要后期频繁做防腐维护。在细节设计上，托臂的外端向上翻起15mm的挡边，当外机放置到位后，挡边可以卡在外机安装脚的外侧，即使固定螺栓出现松动，外机也不会从托臂外侧滑出，增加一重安全防护；所有连接螺栓都配备了防松垫圈，抵消压缩机长期运行带来的振动影响，避免螺栓因为振动出现回转松动。实际选型过程中，需要根据外机的实际重量匹配对应板材厚度的支架，1.5匹以内的外机采用2mm厚度的冷轧钢板材质即可满足承重需求，3匹及以上的大重量外机则需要采用3mm以上厚度的板材，同时增加斜撑的宽度，提升整体的承重冗余量。这类支架的建模过程中，需要重点还原各个连接孔位的相对位置、

　　弯折角度、焊缝位置的细节，方便安装人员提前核对安装尺寸，也便于结构设计人员验证不同载荷下的支架形变情况，优化板材厚度和加强筋的布置位置，在保证承重安全的前提下尽可能减少材料用量，控制生产成本。不同于定制化的安装支架，这类通用型支架的设计需要覆盖尽可能多的外机型号和安装场景，因此孔位的调节范围、结构的通用性是设计阶段的核心考量，不能为了单一型号的适配牺牲整体的通用属性，同时要兼顾安装的便捷性，所有配件都采用标准化的螺栓组件，安装人员不需要配备特殊工具，只用常规的扳手、冲击钻即可完成全部安装作业。在结构受力仿真阶段，需要模拟12级台风下的横向风载荷、压缩机满负荷运行的持续振动载荷、支架自重加外机重量的静载荷，三种载荷组合下的支架最大形变量不能超过托臂长度的1/500，保证长期使用下不会出现永久性的形变，所有焊缝位置的应力值要低于板材屈服强度的60%，预留足够的安全冗余，应对极端工况下的额外载荷。
