8级合金钢起重吊钩结构设计

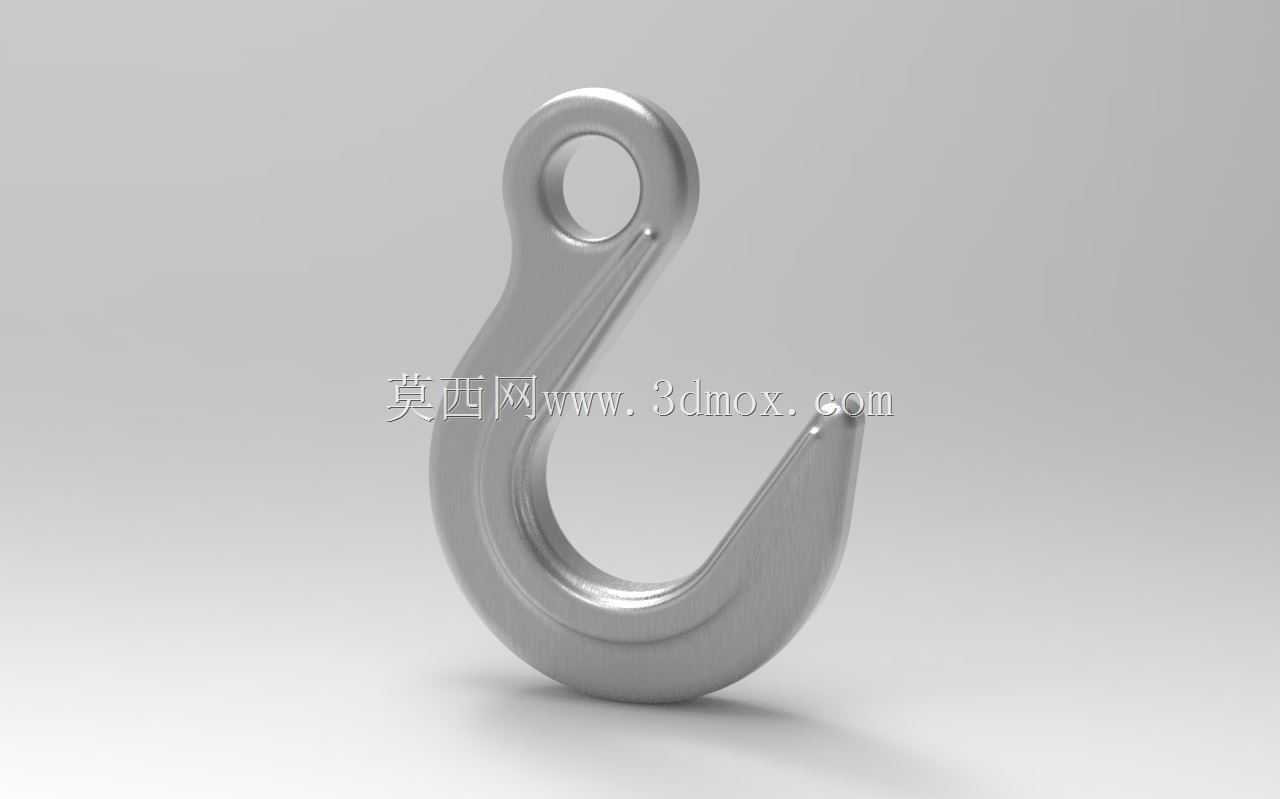

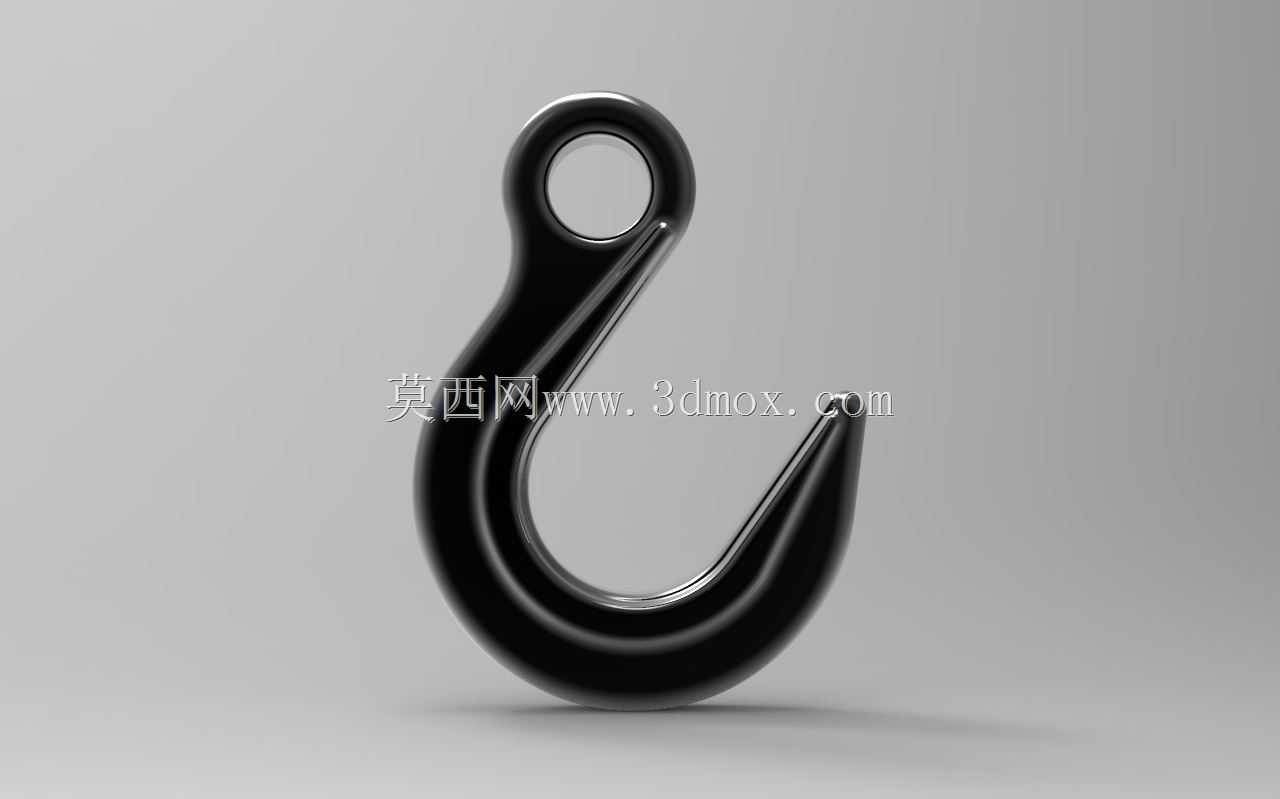

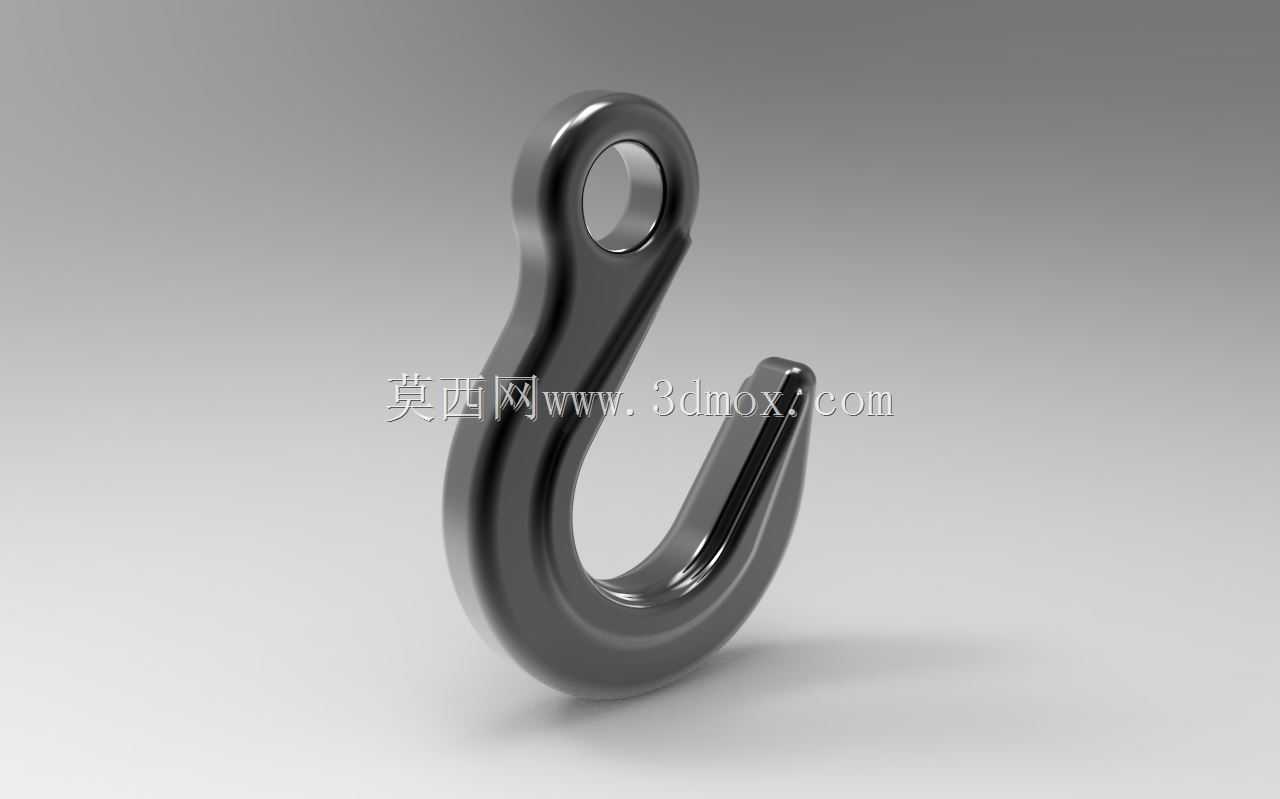

　　在起重作业、物料转运、重型设备安装的现场工况里，吊钩是直接承载载荷、连接吊索与被吊物的核心受力构件，其结构合理性直接决定作业安全冗余。这款吊钩采用淬火加回火处理的8级合金钢作为基材，材料本身经过调质处理后兼具足够的抗拉强度与冲击韧性，能适应户外作业中频繁的载荷波动、短时过载冲击，避免脆性断裂风险。从结构设计逻辑来看，吊钩顶端的封闭吊环孔是与卸扣、吊链、钢丝绳端接头连接的安装位，孔壁做了圆弧过渡处理，没有尖锐棱角，一方面能减少连接配件在受拉时的应力集中，另一方面也能避免吊索在摆动过程中被割伤，延长配套吊具的使用寿命。钩身的S形曲率是经过受力验算确定的，从顶端吊环到钩尖的截面变化遵循等强度设计原则，在受拉最大的钩身弯曲段截面尺寸最大，

　　向两端逐步平滑过渡，既保证了额定载荷下的结构强度，又尽可能控制了构件自身重量，降低吊具的无效载荷占比。钩尖位置设计了防脱的挡边结构，作业时吊索滑入钩腔后，钩尖的内倾角度能防止吊索在载荷摆动、小幅倾斜时从钩口脱出，配合配套的防脱保险卡使用时，能完全封闭钩口，避免斜拉、歪吊过程中的脱钩风险。从安装边界来看，顶端吊环的内孔尺寸适配常规规格的弓形卸扣、链条端环，不需要额外加工转接件就能直接接入常规起重吊具系统，钩腔的开口尺寸能容纳多股钢丝绳、吊装带的厚度，在吊装管材、钢结构件、设备箱体等不同形态的物料时，都能顺利穿入吊索完成挂接。实际应用场景覆盖了车间内的机床部件转运、建筑工地的建材吊装、仓储区域的重型货物堆垛、设备检修时的零部件拆装起吊，

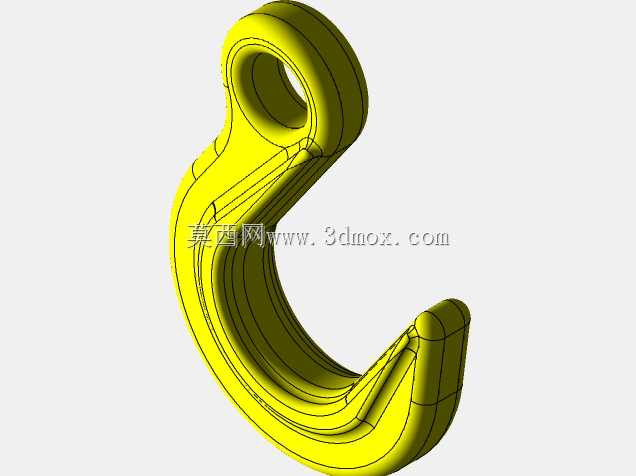

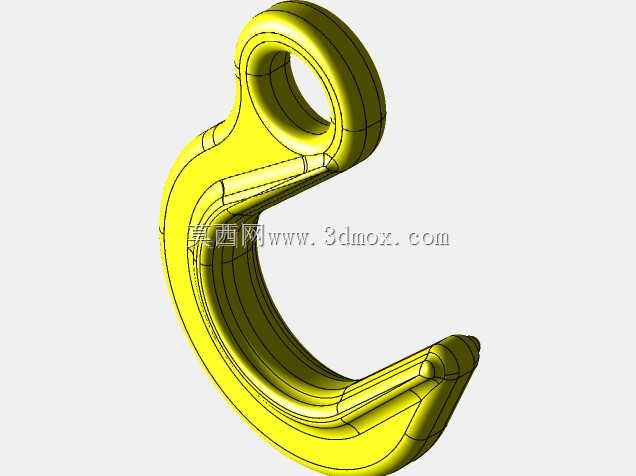

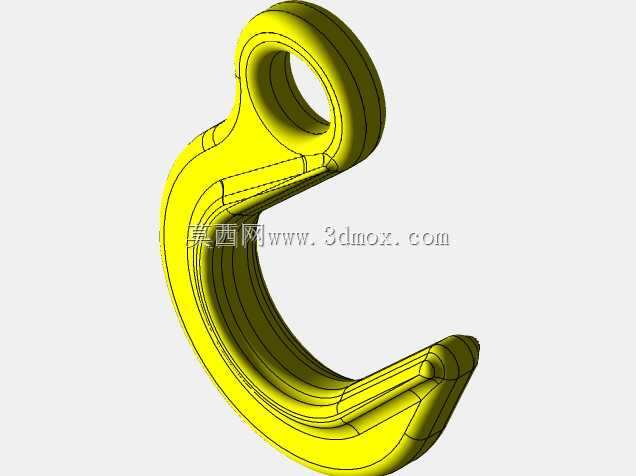

　　在1.4倍安全系数的设计要求下，能稳定承担额定载荷范围内的起吊作业，不会出现永久变形。设计过程中重点规避了几个常见的吊钩失效风险点：一是钩身弯曲段的内侧曲率半径没有做过小设计，避免吊索弯折角度过大导致吊索本身承载力下降；二是所有的棱边位置都做了圆角钝化处理，没有切削加工留下的刀痕、缺口这类应力集中源，防止交变载荷下从加工缺陷位置萌生疲劳裂纹；三是材料热处理后的硬度控制在合理区间，不会因为硬度过高导致受冲击时崩裂，也不会因为硬度过低在重载下出现钩口张开的塑性变形。在三维建模过程中，对钩身的曲面过渡做了连续曲率处理，保证截面变化平滑，没有突变的台阶或棱角，后续如果需要做有限元受力分析，可以直接导入模型划分网格，不需要额外修复几何破面。

　　从实际使用的适配性来看，这款吊钩可以单独作为吊具末端挂钩使用，也可以和滑轮组、电动葫芦、手拉葫芦的起升端配合，组成完整的起吊执行端，在轻小型起重设备、固定式起重装置、流动式起重机的吊具系统中都能适配，不需要对原有吊具结构做大幅改动就能替换安装。
