高强度带螺旋销弓形起重卸扣结构设计

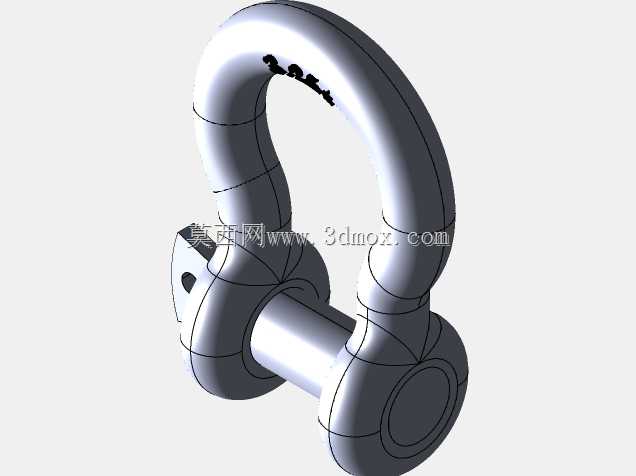

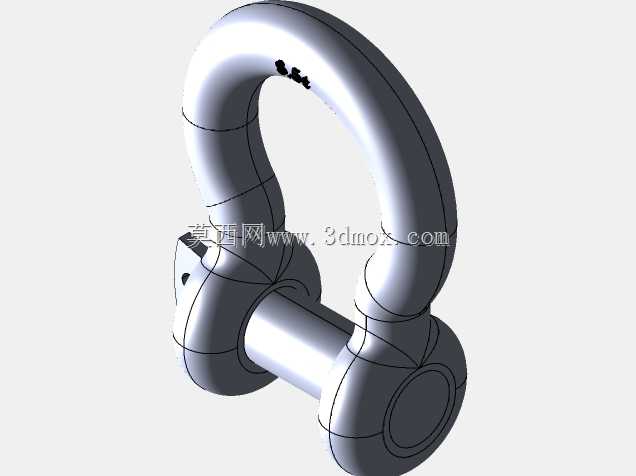

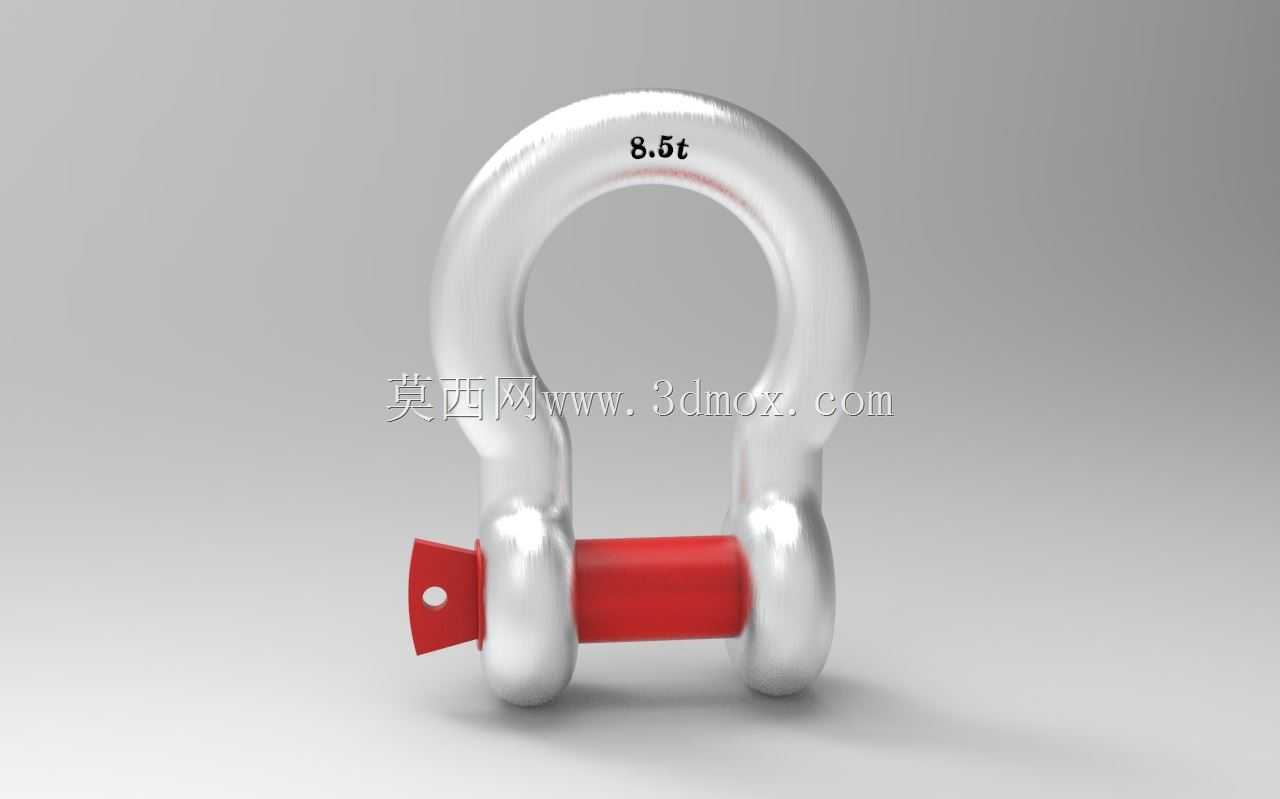

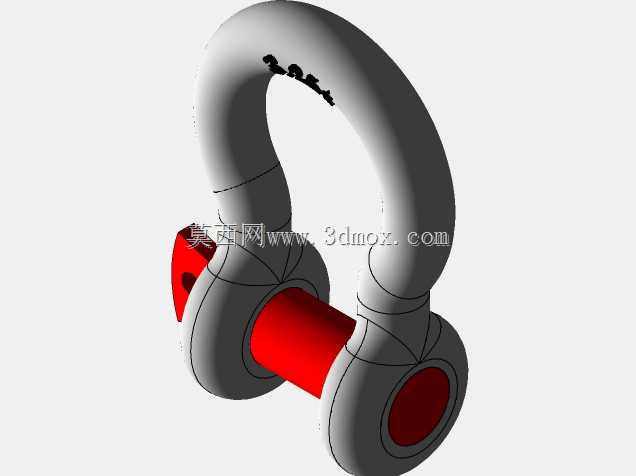

　　在重型吊装、设备转运、船舶系泊、钢结构安装这类涉及大载荷承重连接的作业场景里，弓形卸扣是应用频次极高的可拆卸连接构件，相比直形卸扣，其更大的内部承托弧面能更好适配多根吊索、大直径钢丝绳的排布，减少吊索弯折处的应力集中，在非垂直方向的斜向吊装作业中受力表现更稳定。这款带螺旋销的弓形卸扣整体采用高强度合金钢锻造加工，本体的弓形环部分采用等强度变截面设计，在与横销配合的两个销孔位置做了局部加厚处理，对应8.5吨额定载荷的受力需求，环身的圆弧过渡段经过曲率优化，既保证吊索、吊带挂接时有足够的活动空间，也避免截面突变带来的应力集中风险，环身表面做了热镀锌防腐处理，能适应港口、工地这类高湿度、多腐蚀介质的户外作业环境，减少长期使用过程中的锈蚀卡滞问题。

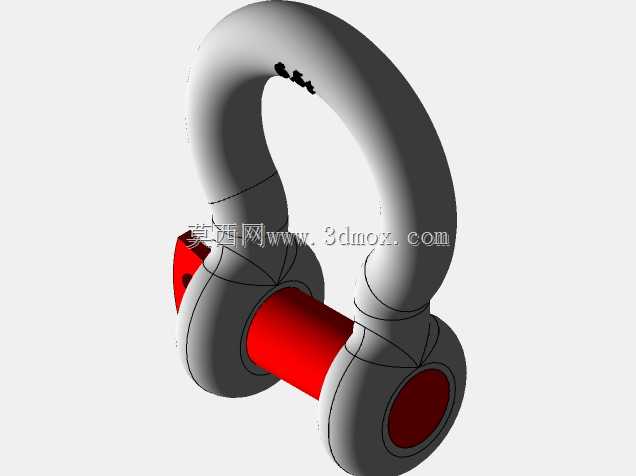

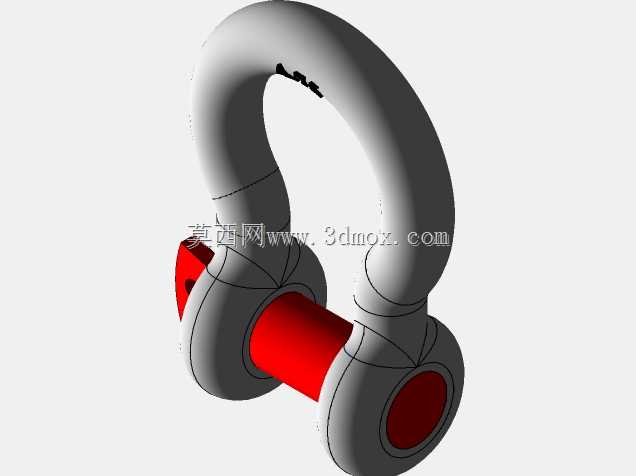

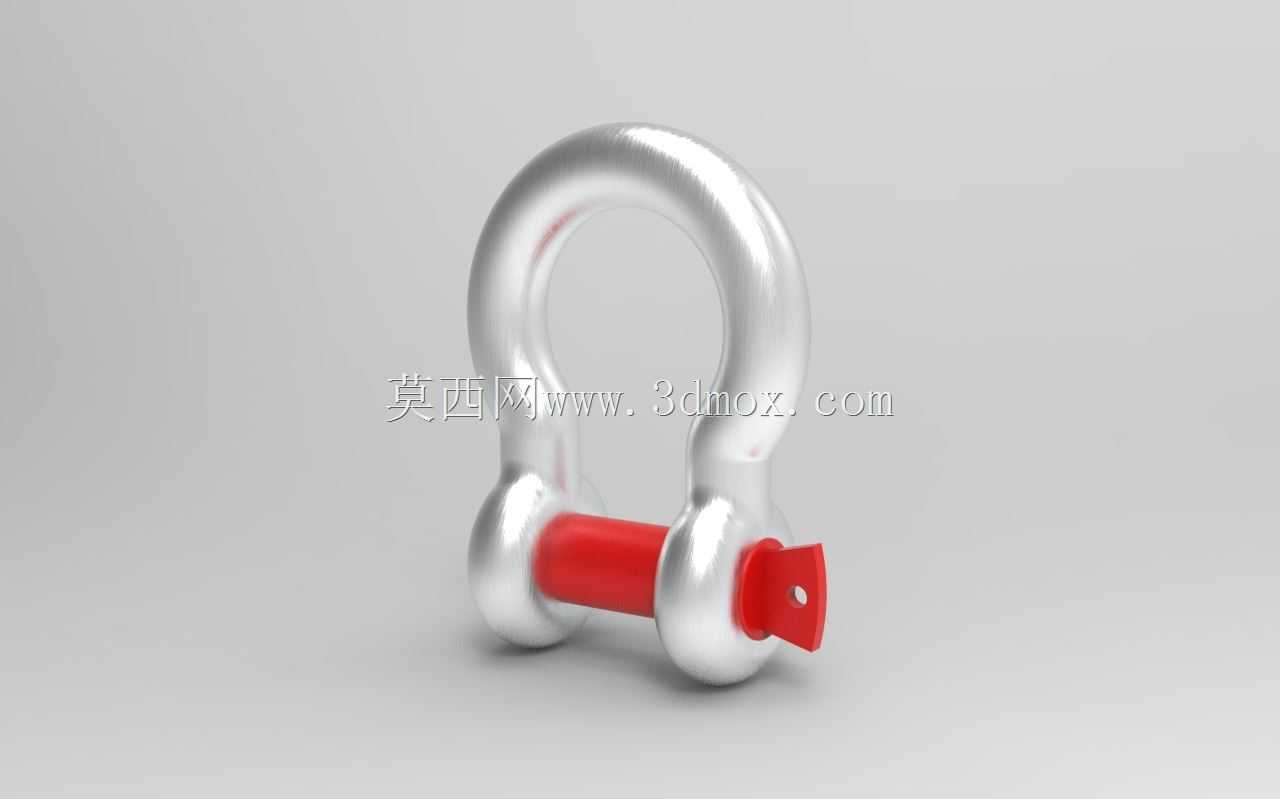

　　横销部分采用带保险挡片的螺旋销结构，相比插拔式的圆销，螺旋销在受载过程中不会因为吊索晃动、设备振动出现松脱脱出的风险，端部的红色挡片在销体旋紧到位后会卡在弓形环的销座卡槽内，即使作业过程中销体出现轻微回转，挡片也能限制其转动行程，避免销体完全松脱，红色的表面处理也能让现场作业人员在巡检时快速识别销体的安装状态，及时发现未旋紧、挡片未卡入的安全隐患。从安装边界来看，这款卸扣的弓形环内净空尺寸适配直径不超过28mm的钢丝绳或者同等厚度的合成纤维吊带，横销的有效连接长度可穿过厚度不超过30mm的吊耳板，安装时需要保证两个被连接件的受力方向与卸扣的中心承载平面重合，禁止横向受载，也就是不能让横销直接承受剪切方向的斜向拉力，否则会大幅降低实际承载能力，甚至出现销体变形断裂的风险。

　　设计过程中首先依据起重吊具的相关安全标准，确定1.6倍的额定安全系数，也就是在13.6吨的静载测试载荷下不能出现永久变形，本体的锻造毛坯经过调质处理后硬度控制在HB220-260区间，兼顾强度和韧性，避免低温环境下出现脆性断裂的问题。销孔与横销的配合采用间隙配合，间隙量控制在0.1-0.2mm之间，既保证销体可以顺畅旋入，不会因为加工误差出现卡滞，也不会因为间隙过大导致受载时出现额外的冲击载荷。在实际选型使用时，需要根据作业场景的最大动载荷选择对应额定载荷的型号，不能以破断载荷作为选型依据，同时要定期检查卸扣表面是否出现裂纹、变形、磨损量超过原尺寸10%的情况，出现这类问题的卸扣必须强制报废，不能继续使用。这类卸扣除了常规的起重吊装作业，也会在重型设备的临时固定、索道的张紧连接、大型钢结构的拼装对位场景中作为临时承重连接件使用，螺旋销的结构设计让其拆装不需要额外的专用工具，只需要用撬棍穿过销头的孔位就能完成旋紧和拆卸，在野外无电源、无专用工具的作业现场适应性更强。建模过程中对承力位置的圆角过渡做了重点还原，包括弓形环与销座连接位置的R角、横销端部的倒角、螺纹收尾处的退刀槽结构，这些细节虽然不影响整体外观，但直接决定了构件的实际应力分布，在做有限元受力分析时，这些位置往往是应力集中的高发区域，建模时如果省略这些圆角，会导致仿真结果和实际受力情况出现较大偏差，无法给后续的选型校核提供准确参考。
