扭转式卡簧弹簧结构设计方案

　　这类带扭转臂的卡簧弹簧，在小型电子设备、通讯终端的内部装配场景里应用十分广泛，日常接触的消费类电子产品内部，板件与壳体的快速卡接、可拆卸模块的预紧定位，都会用到同结构的弹性卡接件。和常规的轴向卡簧不同，这款卡簧依靠螺旋段的扭转力矩提供卡紧力，两个伸出的弯折臂分别抵接在两个待连接件的限位槽内，装配时仅需要按压其中一个臂的端部，就能让螺旋段产生扭转变形，张开卡接开口，对准安装位松开后即可依靠弹性回位完成卡紧，不需要额外的紧固件辅助，能大幅提升产线的装配效率，也方便后续售后拆机维护时的反复拆装，不会像一次性卡扣那样拆装几次就出现断裂失效的问题。

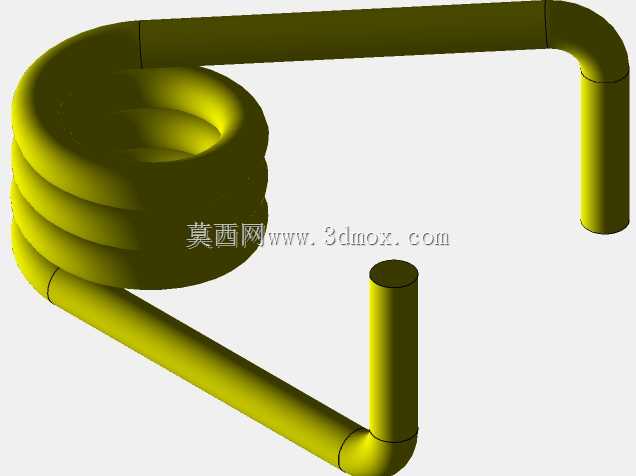

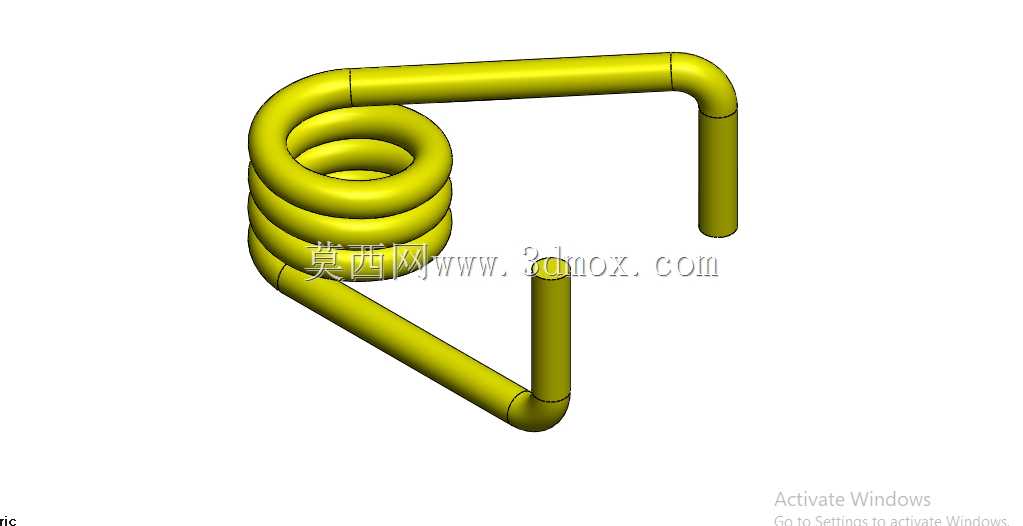

　　从结构设计逻辑来看，螺旋段的圈数、簧丝直径直接决定了卡簧的预紧力矩和抗疲劳寿命，这款卡簧采用了多圈密绕的螺旋段设计，相比单圈扭转弹簧，能在相同的安装空间内获得更大的扭转角度，同时降低单圈簧丝的应力水平，避免反复扭转后出现塑性变形导致卡紧力衰减。两个伸出臂采用了直角弯折的结构，弯折处做了圆弧过渡处理，避免应力集中在弯折点导致断裂，臂的末端做了平直段设计，能和被连接件的限位面形成更大的接触面积，不会因为接触应力过大刮伤塑料壳体或者薄金属板件的表面，也能避免卡接后出现应力集中导致的连接件局部开裂问题。

　　安装边界方面，这类卡簧的安装需要在两个待连接件上分别设计对应的限位卡槽，其中一个卡槽用于固定螺旋段的中心位置，限制卡簧整体的径向窜动，另一个卡槽对应活动臂的运动轨迹，预留足够的避让空间，避免活动臂扭转时和周边结构产生干涉。簧丝的直径选择需要匹配卡接所需的预紧力，既要保证装配后不会因为设备运输过程中的振动出现松脱，也要控制按压力度在合适范围，避免装配时需要过大的按压力导致工人操作疲劳，或者按压时簧丝出现永久变形。螺旋段的外径尺寸需要和安装位的沉槽尺寸匹配，预留0.1-0.2mm的装配间隙，既不能间隙过大导致卡簧工作时出现晃动异响，也不能间隙过小导致装配时卡滞，甚至螺旋段被挤压变形影响弹性性能。

　　在实际选型应用中，这类卡簧多用于需要频繁拆装的模块连接场景，比如通讯设备里的可拆卸电池仓卡紧、小型终端设备的侧键定位、内部排线的压合固定，相比螺丝固定的方案，能减少螺丝柱的设计空间，降低产品整体的重量，同时省去螺丝锁付的工序，适合大批量自动化装配的产线使用。设计时需要注意簧丝的材质匹配，常规场景下采用碳素弹簧钢丝即可满足强度和弹性要求，如果是在有腐蚀环境的户外通讯设备中使用，则需要更换为不锈钢弹簧丝，同时调整螺旋段的圈数补偿不锈钢材料弹性模量差异带来的力矩变化。两个伸出臂的长度设计需要结合安装位的操作空间确定，操作空间充足的场景可以适当加长臂长，降低装配时的按压力度，空间受限的场景则需要缩短臂长，避免臂长过长和周边结构产生干涉，同时要校核臂长缩短后扭转力矩的变化，保证卡紧力满足使用要求。

　　另外，这类卡簧的表面处理也需要结合应用场景调整，常规室内使用的电子产品中，做普通的镀锌钝化处理即可满足防锈要求，和塑料件接触时也不会产生电化学腐蚀；如果是和金属结构件直接接触，且设备有接地要求的场景，则需要做镀镍处理，提升表面导电性和耐磨性能，避免长期使用后接触电阻过大影响接地效果。卡簧的自由状态下两个臂的夹角需要根据安装后的预扭转角度确定，通常设计时预留15-30度的预扭转角度，保证装配后能持续提供稳定的卡紧力，不会因为零件的尺寸公差累积出现卡紧力不足的问题，同时也要避免预扭转角度过大，导致簧丝长期处于高应力状态，出现应力松弛提前失效。
