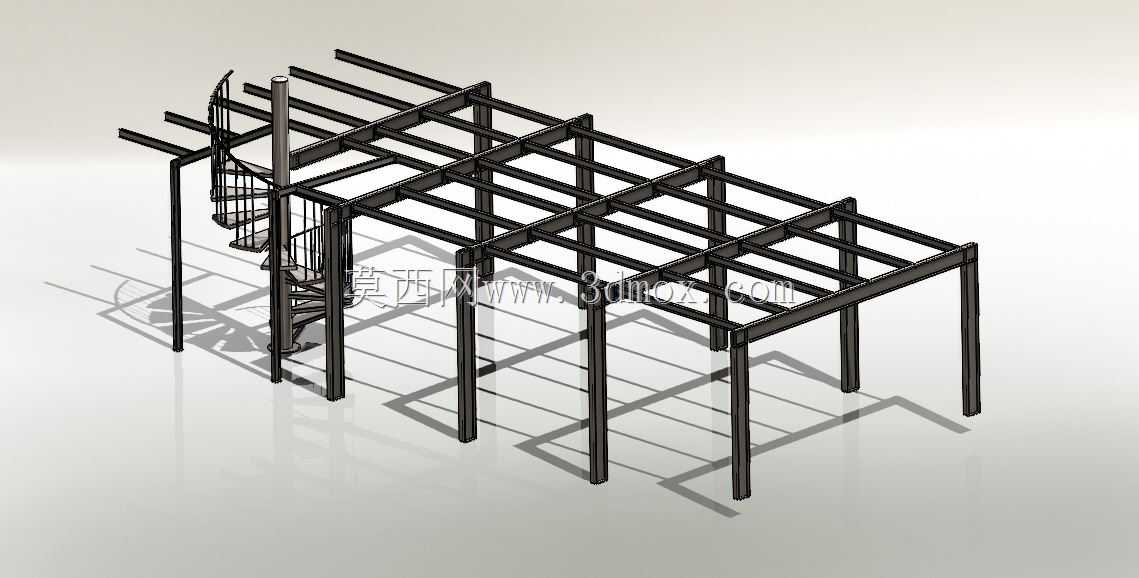

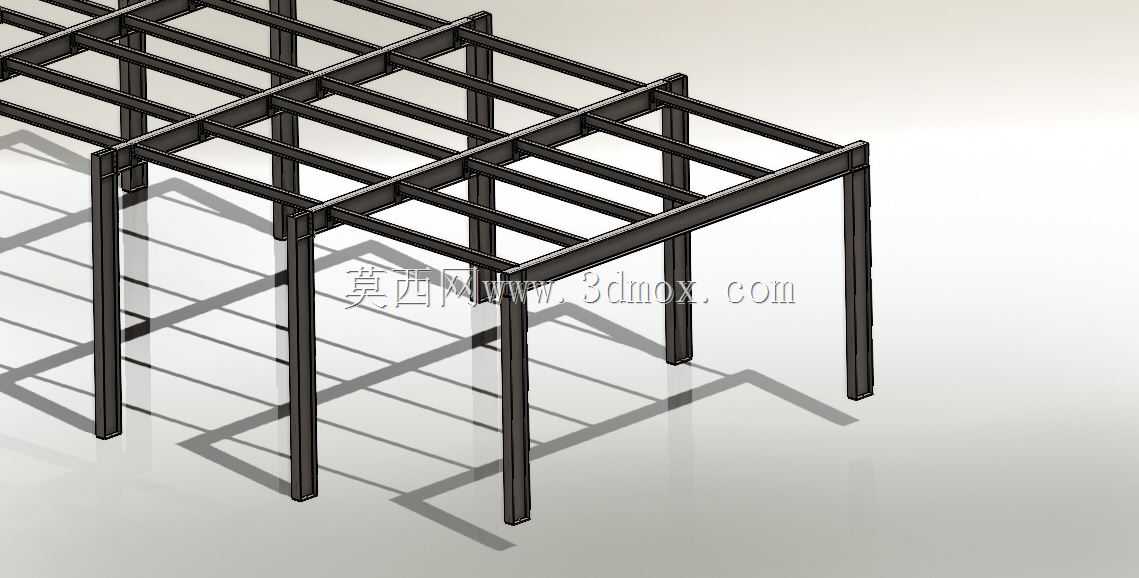

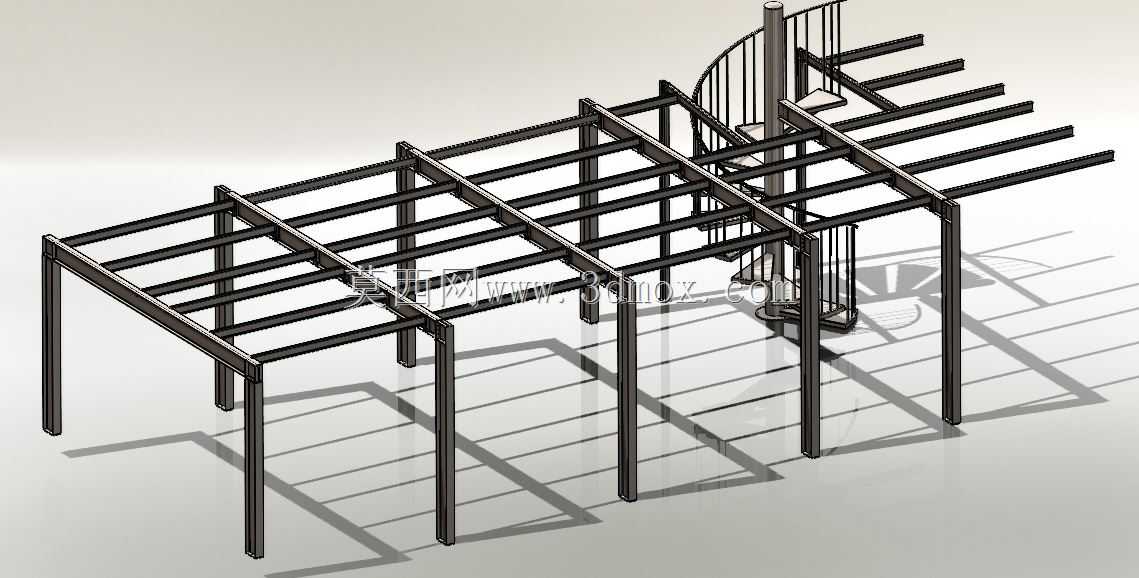

工业厂房用型钢支撑承重框架结构

　　这类型钢承重框架多应用于中小型工业厂房的架空作业层搭建、设备承载平台架设以及管线排布支撑场景，在车间改造、临时工位搭建、轻型设备承重基座的实际施工中使用频率极高。从结构设计逻辑来看，整体采用等截面矩形钢管作为主立柱，立柱沿纵向与横向的排布间距经过荷载核算，单根立柱的垂直承重冗余量预留充足，可适配均布荷载与局部集中荷载的组合受力场景，避免局部过载导致的结构形变。顶部的纵横梁采用同规格型钢与立柱做刚性连接，连接节点处采用满焊工艺处理，所有焊缝的焊脚尺寸匹配型材壁厚，保证节点处的抗剪、抗扭性能满足长期承重需求，不会在长期交变荷载下出现焊缝开裂的问题。从安装边界来看，框架底部的立柱端面预留有地脚安装孔位，

　　可直接通过膨胀螺栓与混凝土地面做刚性固定，单组框架的横向跨度适配常规车间的柱距尺寸，纵向可通过拼接同规格单元框架实现长度拓展，无需额外定制异型连接件，现场安装时仅需普通焊接设备与扭矩扳手即可完成组装，不需要大型吊装设备配合，适配车间内部有限的施工空间。在实际使用场景中，这类框架上方可铺设花纹钢板作为作业平台，也可直接在梁体上挂载管线、小型吊装设备，或是作为轻型设备的安装基座，框架下方的净空高度可满足人员通行、常规小型物料转运车的通行需求，不会占用过多车间的有效作业空间。设计过程中对型材的选型做了优化，在满足承重要求的前提下尽可能降低型材的自重，减少整体结构对地面的荷载压力，同时所有型材的棱边都做了倒角处理，

　　避免安装过程中出现磕碰划伤的安全隐患。框架的整体受力路径清晰，竖向荷载通过顶部梁体均匀传递到各根立柱，再通过立柱传导至地面基础，横向的抗侧力结构通过纵横梁的交叉排布实现，可承受车间内常规的通风气流扰动、设备运行带来的微幅振动，不会出现结构晃动感。针对不同的使用场景，该框架可在梁体上预留安装孔位，方便后续加装护栏、管线支架、设备固定座等附属配件，不需要对主体结构做二次切割焊接，保留结构的完整性与承重性能。在三维建模过程中，所有型材的拼接间隙都按照实际焊接工艺要求预留，装配关系完全匹配实际加工的公差要求，模型中的每根型材的长度、截面尺寸都可直接导出为加工下料尺寸，减少后续深化设计的工作量，结构工程师可直接在该模型基础上根据实际项目的荷载要求调整型材壁厚、立柱间距，或是增加斜撑结构提升整体抗侧性能，适配更高的承重需求。
