小型散热风扇椭圆轴盖结构设计

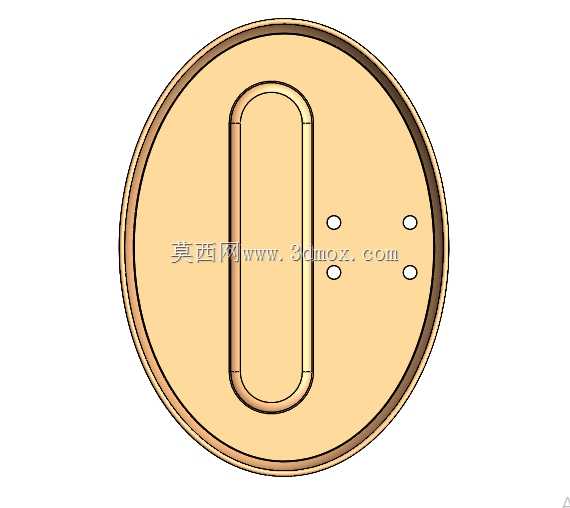

　　日常接触的小型轴流散热风扇，不管是桌面便携款、小型设备内置散热模组，还是数码产品配套的风冷组件，轴盖都是容易被忽略但直接影响装配可靠性与运行稳定性的零件。这款椭圆造型的风扇轴盖，首先适配的是长圆形外框的小尺寸6s规格风扇，这类风扇常被用在小型通讯终端、便携数码设备、桌面迷你外设的散热位，安装空间本身比较局促，对端盖的轮廓贴合度、安装定位精度要求比常规圆形轴盖更高。从结构上看，轴盖整体采用浅盘式椭圆轮廓，边缘做了等宽的围边结构，围边高度刚好匹配风扇外框的侧壁厚度，装配时可以直接扣合在风扇主体的端面上，不需要额外增加侧向定位结构，围边内侧预留的微小间隙，既可以抵消塑胶件成型后的轻微收缩变形，也能避免装配时出现硬干涉导致的盖体翘曲。

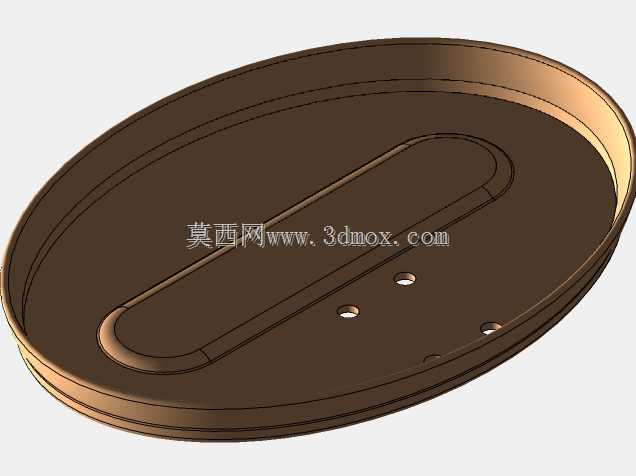

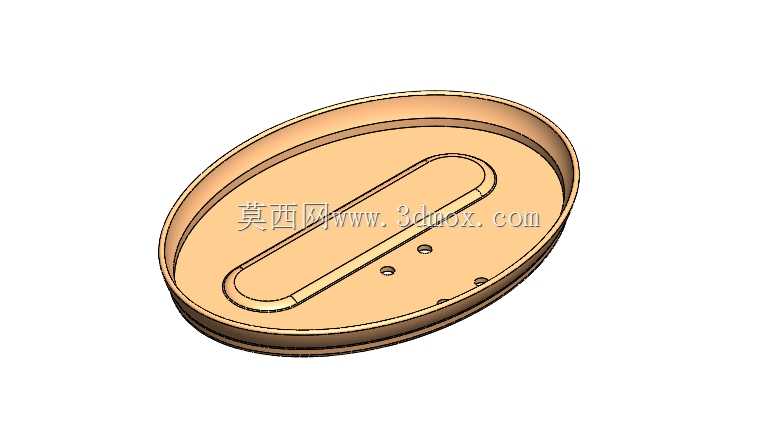

　　盖体中心区域设计了长条形的凸起加强筋，这条筋位沿着椭圆的长轴方向布置，一方面可以提升整个薄壳盖体的抗形变能力，避免风扇运行时的气流振动导致盖体产生共振异响，另一方面筋位上预留的两个小孔，是用来穿过风扇轴端的固定紧固件，把轴盖和内部的电机支架锁紧，防止长期运行后盖体松脱。除了中心的两个主安装孔，盖体靠近围边的位置还均匀布置了多个小定位孔，这些孔位对应风扇外框上的定位柱，装配时可以快速对齐位置，不需要反复调整盖体角度，能有效提升产线装配的效率。设计这类轴盖的时候，首先要确认的是安装边界的尺寸，椭圆的长轴、短轴尺寸必须和风扇外框的内轮廓保持0.1-0.15mm的间隙配合，间隙太小会导致装配困难，甚至盖体压入时撑裂外框，

　　间隙太大则会出现盖体晃动、运行时产生异响的问题。围边的厚度需要根据选用的塑胶材料调整，如果采用常用的ABS材料，壁厚控制在1.2-1.5mm比较合适，既能保证足够的结构强度，也不会因为壁厚过大导致成型时出现缩痕、翘曲等缺陷。中心的长条形加强筋，高度不能超过围边的高度，否则会干涉内部扇叶的转动空间，筋的厚度要比主壁厚薄0.2mm左右，避免筋位背面出现明显的缩印影响外观。轴盖的表面没有做多余的装饰结构，是因为这类零件大多装配在设备内部或者风扇的非外观面，不需要额外的表面处理，平整的结构也能减少气流经过时的风阻，避免不必要的风噪产生。在实际应用场景里，这类轴盖除了起到封盖风扇端部、固定电机轴端位置的作用，还能避免外部的灰尘、

　　细小杂物直接进入电机轴承位置，延长风扇的使用寿命，同时也能防止用户在设备运行时误触到转动的扇叶边缘，提升使用的安全性。设计过程中还要考虑成型的工艺性，整个盖体的脱模斜度控制在1-1.5度即可，因为结构没有复杂的倒扣，不需要设计滑块或者斜顶结构，简单的两板模就可以完成注塑生产，能有效降低零件的量产成本。另外，盖体上的安装孔位都做了微小的倒角处理，既可以去除孔位的毛刺，也能让紧固件或者定位柱更顺畅地插入，减少装配时的对位难度。很多新手设计师在做这类小端盖零件的时候，容易忽略薄壳件的强度问题，只做简单的平板加盖边结构，结果实际装配后稍微受力就会出现变形，甚至在风扇运行时因为气流脉动产生持续的异响，这款设计里的中心加强筋结构，就是用最少的材料提升了整体的刚性，在控制零件重量和成本的前提下，解决了薄壳件易变形的问题。还有一个容易被忽略的细节是，轴盖和风扇外框扣合后，围边的端面和外框端面要保持齐平，不能出现凸起或者凹陷，否则如果风扇是贴装在设备壳体上的，凸起的轴盖会导致整个风扇安装倾斜，影响扇叶的转动间隙，凹陷的话则会在接触面留下缝隙，导致气流从缝隙泄漏，降低散热的效率。
