实体套圈滚柱轴承结构设计方案

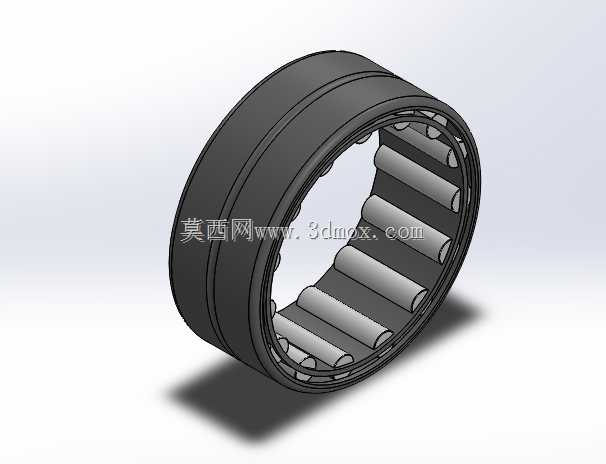

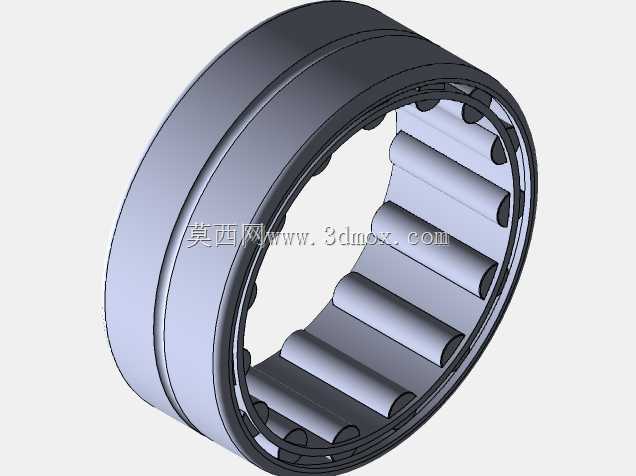

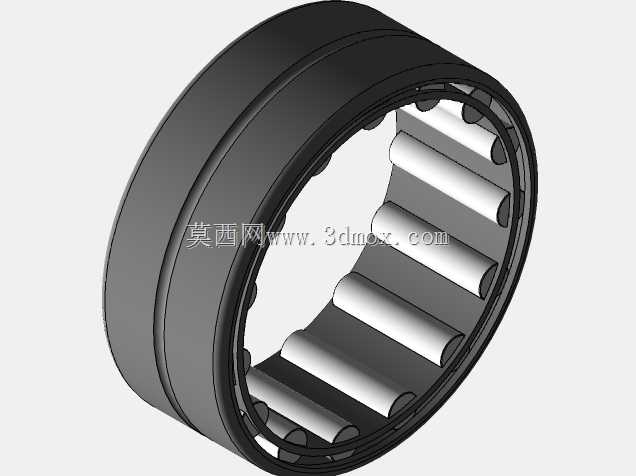

　　在重载旋转传动场景中，滚柱轴承的选型与结构合理性直接决定整套设备的运行寿命与传动精度，这类依靠线接触实现载荷传递的支撑部件，相比同尺寸滚珠轴承能承受更大的径向载荷，常被布置在机床主轴输出端、重型减速机中间轴、工程机械行走机构等需要承受大径向力的旋转节点上。做这套结构设计时，首先要明确安装边界的约束条件：轴承外圈与安装座孔采用基轴制过渡配合，内圈与旋转轴采用基孔制过盈配合，配合公差的选取要兼顾装拆便利性与运行时的防松需求，避免长期受交变载荷时出现内圈跑轴、外圈在座孔内打滑的问题。从结构细节来看，该滚柱轴承采用实体外圈与保持架组合结构，滚柱沿圆周方向等距排布，保持架的兜孔间隙控制在合理范围，既可以给滚柱提供足够的滚动空间，

　　避免运行时出现卡滞，又能限制滚柱的轴向窜动量，防止滚柱在高速旋转时从兜孔内脱出。滚柱的母线采用轻微修形设计，不是完全的直圆柱结构，这种修形可以抵消轴承受载后滚道产生的弹性变形，避免滚柱两端出现应力集中导致的早期点蚀，大幅提升轴承的疲劳寿命。实际应用场景中，这类轴承不能承受较大的轴向载荷，所以在布置轴系结构时，需要搭配对应的推力轴承来承担轴向力，避免滚柱受偏载导致滚道压痕。设计过程中要重点校核滚柱与滚道的接触应力，根据额定动载荷计算对应的额定寿命，匹配不同工况下的润滑方式：低速重载场景采用脂润滑时，要在轴承两侧预留足够的储脂空间，同时设计对应的密封结构防止润滑脂泄漏；高速场景采用油润滑时，要在轴承座上设计对应的进油与回油通道，

　　保证润滑油能顺利进入滚道接触区域带走摩擦产生的热量。安装尺寸方面，要明确轴肩与座孔挡肩的高度，挡肩高度不能超过轴承内圈与外圈的倒角尺寸，否则会导致轴承安装不到位，同时挡肩要设计足够的退刀槽，方便后续轴承拆卸时拉马的卡爪能顺利勾住轴承端面。滚柱的直径与数量选取要平衡承载能力与极限转速，滚柱直径越大、数量越多，轴承的径向承载能力越强，但对应的极限转速会越低，保持架的运动稳定性也会下降，所以设计时要根据具体的工况转速与载荷谱做匹配调整，不能盲目追求高承载而忽略转速限制。另外，轴承的倒角与圆角设计也要符合安装要求，外圈与内圈的安装引导倒角要做圆滑过渡，避免装配时刮伤安装座孔与轴的配合表面，滚道表面的粗糙度要控制在合理区间，降低滚动摩擦系数，

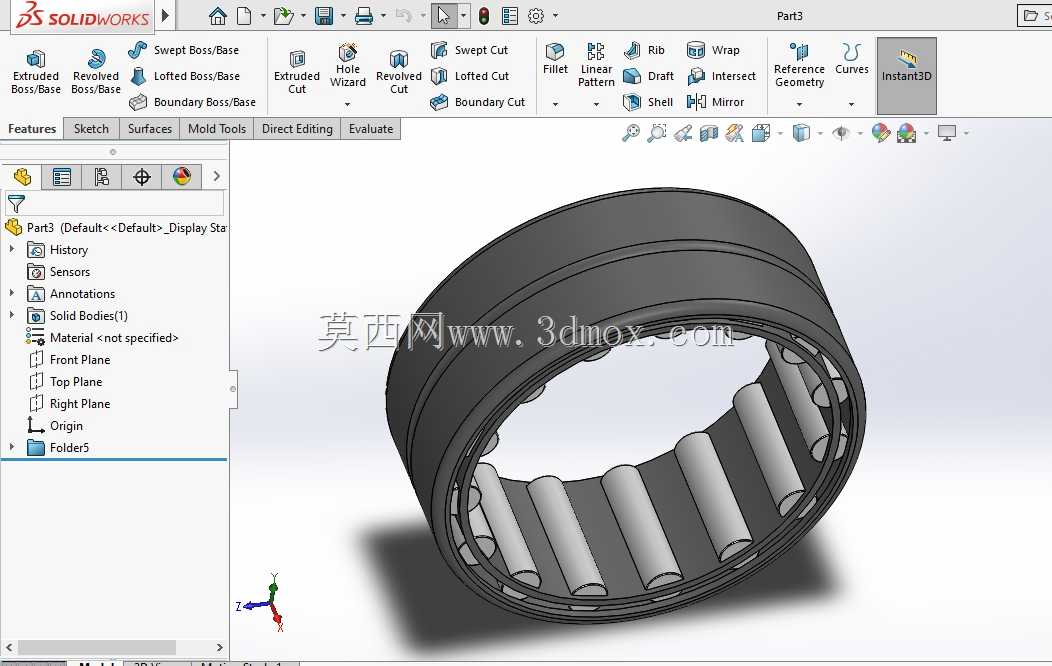

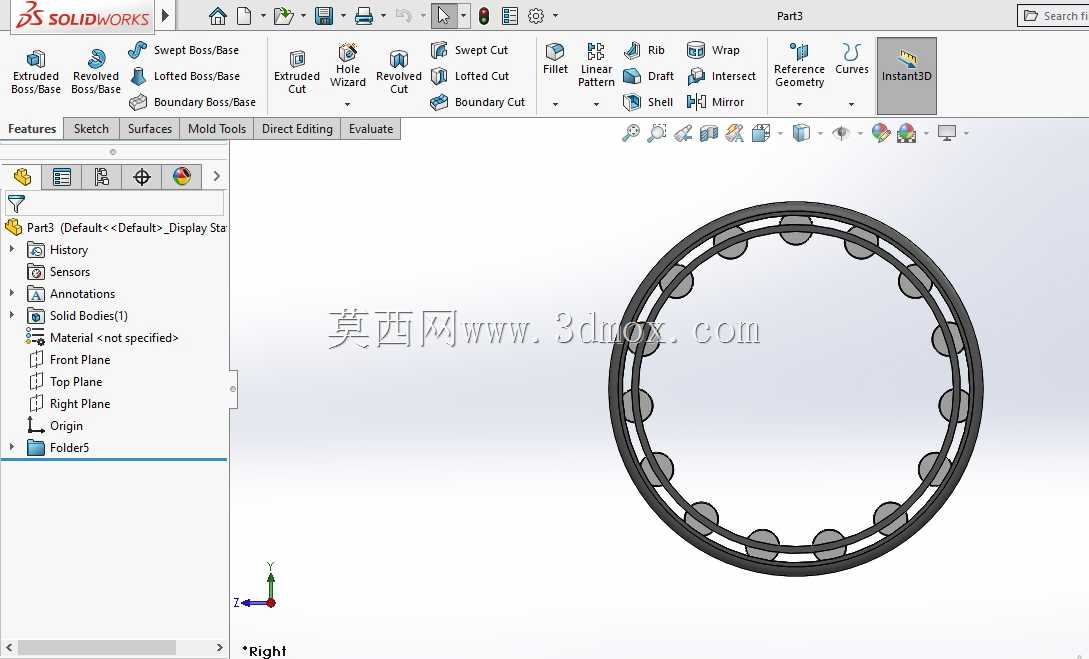

　　减少运行时的发热与磨损。在三维建模过程中，要准确还原每个滚柱与滚道的接触关系，保持架的兜孔与滚柱的间隙要和实际设计值一致，方便后续做干涉检查与装配模拟，提前发现结构设计中存在的装拆干涉问题，避免实际加工装配时出现零件无法安装的情况。这类滚柱轴承作为通用机械传动的基础零部件，其结构精度直接影响整套设备的运行稳定性，设计时需要兼顾承载能力、转速限制、安装便利性、维护成本等多方面因素，不能单一追求某一项性能指标而忽略其他约束条件。
