SolidWorks直齿锥齿轮传动结构设计

　　直齿锥齿轮是相交轴传动场景中应用极为广泛的基础传动零件，这类零件最常见的安装场景是两轴轴线呈90度相交的传动工位，在小型动力传输机构、机床进给传动单元、农用机械分动结构、轻工设备的换向传动部位都能见到这类零件的身影，它的核心作用是在相交的两根转轴之间传递旋转扭矩，同时根据齿数比的匹配实现固定传动比的转速变换，相比交错轴传动的蜗轮蜗杆结构，直齿锥齿轮的传动效率更高，加工工艺门槛更低，日常维护的成本也更低，适合中低速、中等负载的连续传动工况。

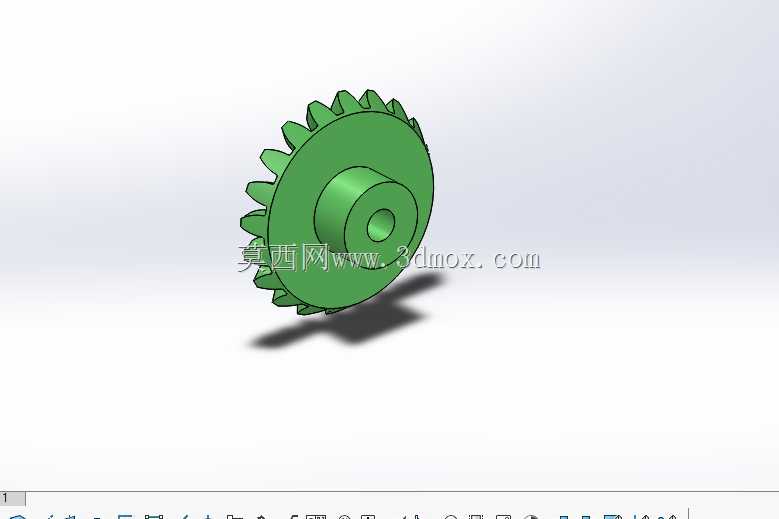

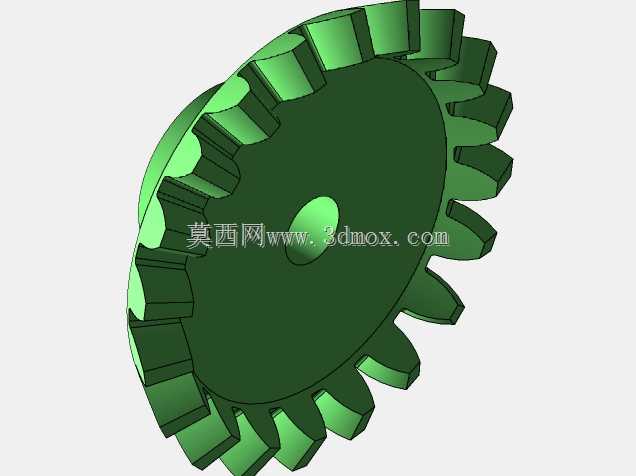

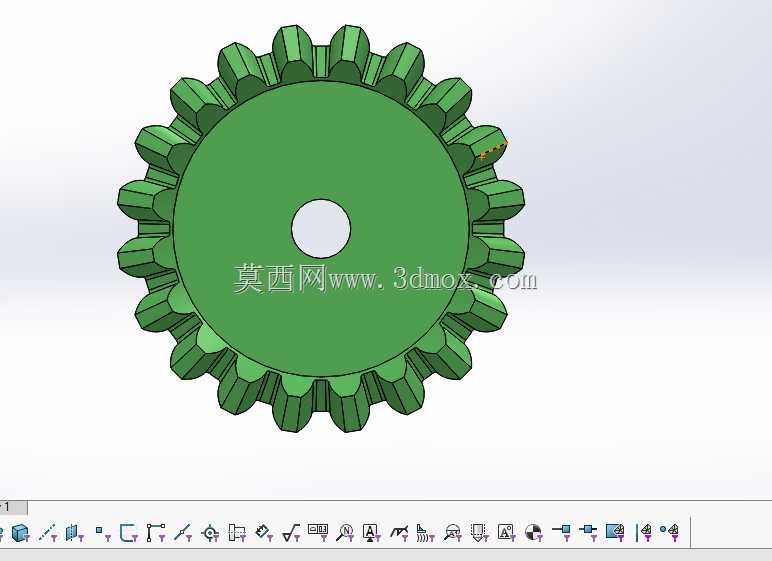

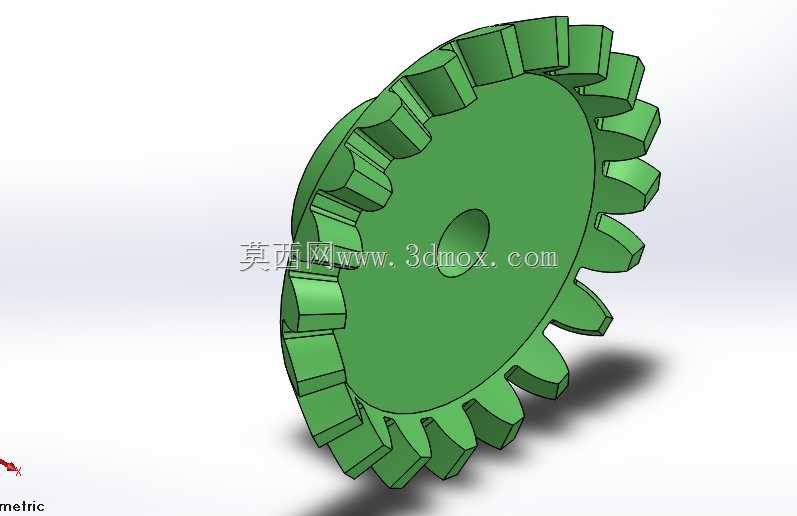

　　从实际使用的功能特性来看，这款直齿锥齿轮采用直齿齿形设计，齿向沿齿轮节锥的母线方向分布，啮合过程中轮齿是沿齿长方向逐步进入啮合再逐步退出啮合，相比螺旋锥齿轮，它的轴向承载分力更小，对支撑轴承的轴向载荷要求更低，不需要额外配置大规格的推力轴承来抵消轴向力，能有效压缩传动机构的整体安装空间。齿轮中心设置的通孔是安装定位孔，用于和传动轴进行配合装配，孔的尺寸公差需要根据配合等级选择基孔制过渡配合，保证齿轮和轴之间不会出现相对转动，同时也方便后期拆装维护。齿轮的端面没有额外的减重孔设计，整体为实心辐板结构，这种结构的刚性更好，在承受冲击载荷的时候不容易出现辐板变形的问题，适合负载存在波动的传动场景。

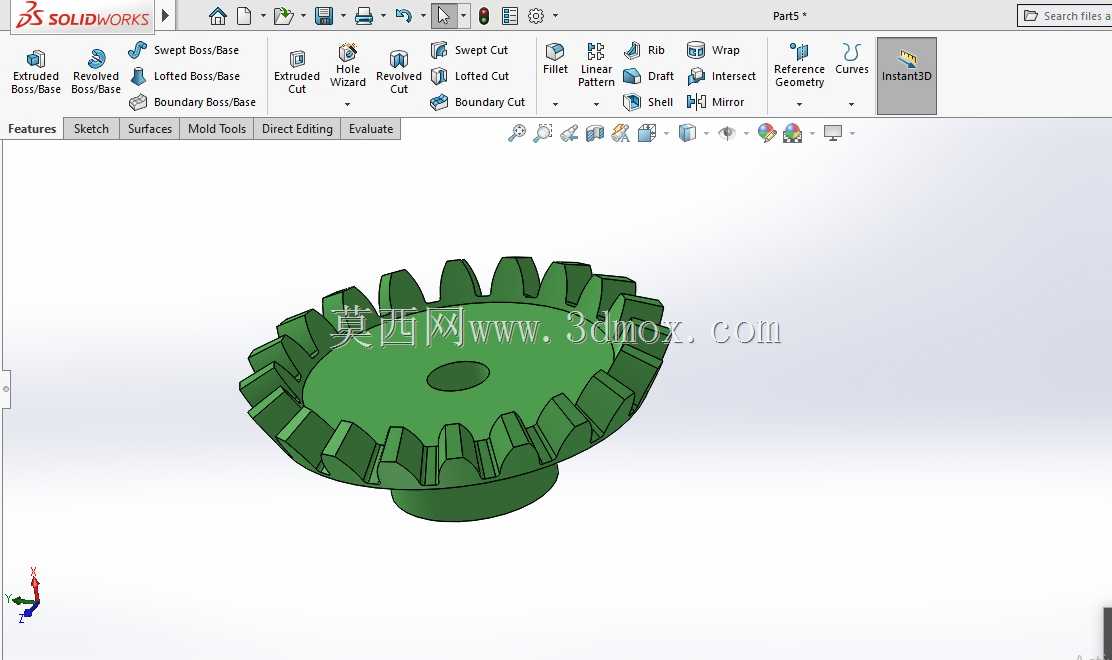

　　在设计思路层面，这类直齿锥齿轮的建模首先要确定的是分锥角参数，根据配对齿轮的齿数比计算出对应的分锥角度数，再依次确定齿顶高、齿根高、齿顶间隙等基础齿形参数，轮齿的建模采用沿节锥母线方向拉伸切除的方式生成，保证每个轮齿的齿形沿锥面方向均匀分布，齿厚从大端到小端逐步线性缩减，和实际加工出来的锥齿轮齿形特征完全匹配。建模过程中需要特别注意齿根部位的圆角处理，不能出现尖锐的直角棱边，避免热处理和传动受力过程中在齿根位置产生应力集中，导致轮齿断裂失效。齿轮的背锥面和安装端面需要保证垂直于中心孔的轴线，安装端面的表面粗糙度要控制在合理范围，保证齿轮安装到轴上之后不会出现端面跳动超标的问题，避免啮合过程中出现轮齿偏载、局部磨损过快的情况。

　　从安装边界的角度来说，这款直齿锥齿轮的轴向定位依靠轴肩和锁紧螺母实现，安装时需要保证两个配对锥齿轮的节锥顶点完全重合，否则会出现轮齿接触区偏移的问题，要么是齿面接触位置集中在大端，要么集中在小端，不仅会大幅缩短齿轮的使用寿命，还会导致传动过程中噪音变大、传动平稳性下降。齿轮的径向尺寸需要和传动箱的内部预留空间匹配，保证轮齿转动过程中不会和箱体内壁、其他相邻零件发生运动干涉，同时要预留出足够的润滑空间，让齿轮运转时润滑油能顺利进入啮合齿面之间，形成有效的油膜减少齿面磨损。在实际选型替换的时候，除了模数、齿数、压力角这些核心齿形参数需要和原齿轮完全匹配之外，还要注意安装孔的直径、键槽尺寸、齿轮的总厚度、齿顶圆直径这些安装尺寸的匹配，避免出现买回来的齿轮装不上的问题。

　　这类直齿锥齿轮的失效形式主要是齿面磨损和轮齿折断，日常使用中要保证润滑脂或者润滑油的清洁，避免金属碎屑进入啮合齿面之间造成磨粒磨损，同时不要长期超负载运行，防止轮齿因为过载出现断裂。在建模完成后可以通过装配干涉检查、运动仿真来验证轮齿的啮合间隙是否合理，正常的齿侧间隙要根据传动的精度要求来设定，间隙太小容易出现卡滞、运转发热的问题，间隙太大则会导致传动回程误差变大，反向传动的时候出现空程，影响传动精度。
