带减重槽同步传动链轮结构设计

　　这款带弧形减重槽的链轮结构，在中小功率传动场景里的适配性很强，日常做轻工输送设备、小型自动化产线的传动选型时，这类结构的零件出镜率很高。先从实际安装边界说起，这类链轮的中心安装孔是按照标准渐开线花键配合尺寸设计的，孔位周边做了加厚凸台，凸台厚度比轮盘基体厚出三分之一，主要是为了分散轴配合面的压应力，避免长期正反转切换时出现键槽崩裂或者孔位失圆的问题，安装时轴端的轴向定位台阶要和凸台端面完全贴合，同轴度公差需要控制在0.02mm以内，否则高速运转时很容易出现周期性跳动，加速链条磨损。

　　轮齿部分的齿形是按照短节距精密滚子链的啮合参数做的修正，齿顶圆弧做了0.5mm的倒圆处理，不是尖锐的齿顶结构，这么设计的原因是实际车间装配时，链条张紧度很难做到完全理想，倒圆的齿顶能在链条小幅跳动时顺利导入啮合，不会出现卡齿、顶齿的情况，尤其是在有正反转切换的传动工位，这种齿形修正能把啮合冲击降低至少两成。齿根部分做了等半径的圆弧过渡，没有应力集中的直角棱，长期承受交变载荷时，齿根的疲劳开裂风险会小很多。

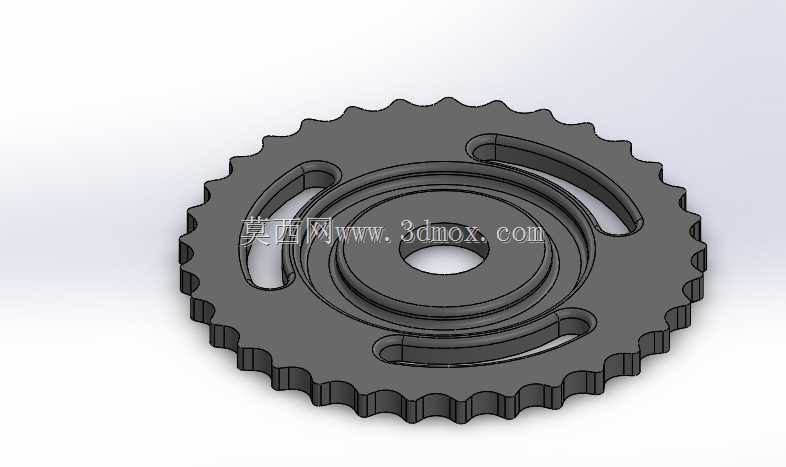

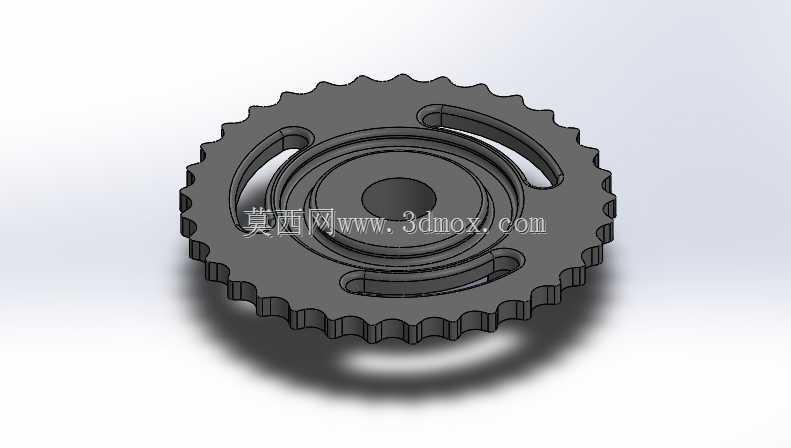

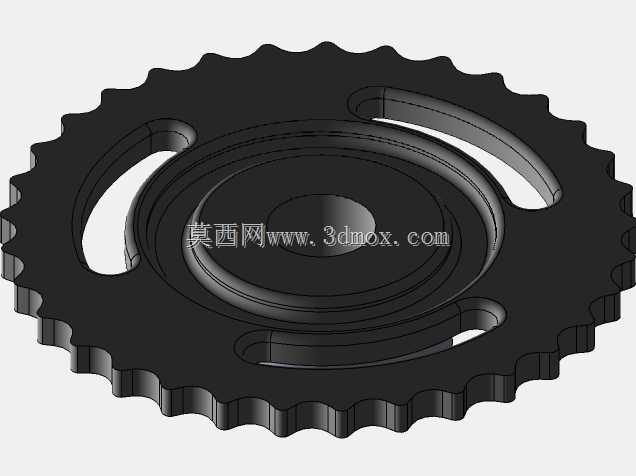

　　轮盘上的三个对称弧形减重槽，不是随便开的装饰结构，三个槽的中心角都是120度，均匀分布在轮盘的辐板区域，槽的边缘都做了1mm的翻边强化，翻边方向和轮盘受力方向一致，这样开槽之后辐板的整体刚性不会出现明显下降，同时能把整个零件的重量降低28%左右，对于高速运转的传动件来说，减重意味着转动惯量的降低，电机启动和制动时的冲击载荷会小很多，尤其是在频繁启停的工位，这个设计能有效降低电机的峰值扭矩需求。另外这三个弧形槽还能兼做检修时的盘车孔，日常维护时不需要额外做盘车结构，用撬棍卡进槽里就能转动轴系，调整链条张紧度或者检查啮合状态的时候很方便。

　　轮盘的两个端面都做了0.2mm的平面度加工要求，和轴肩、锁紧螺母配合的面没有凸起或者凹陷，安装锁紧的时候不会出现偏斜，锁紧螺母的预紧力能均匀作用在整个配合面上，不会因为局部应力过大导致轮盘变形。齿面的粗糙度要求控制在Ra1.6，这个粗糙度等级刚好能平衡加工成本和耐磨性能，不需要做过高的镜面加工，毕竟链轮和链条是啮合摩擦，过高的表面粗糙度反而会破坏润滑脂的附着油膜，加速磨损。

　　实际应用里，这类链轮常用在包装机械的进给传动、小型输送线的动力传递、3D打印设备的轴系传动这些场景，因为这些场景的传动功率不大，但是对传动平稳性、零件重量、维护便捷性有一定要求。设计的时候特意把辐板的厚度做了梯度变化，靠近中心凸台的位置厚度大，靠近齿圈的位置厚度逐渐减薄，符合应力分布的规律，中心位置承受的扭矩大，材料厚度足够就不会出现扭转变形，靠近齿圈的位置受力主要是周向的啮合力，厚度减薄也不会影响强度，还能进一步降低整体重量。

　　做三维建模的时候，齿形部分是先按照链条节距、滚子直径计算出齿廓的各个参数点，用样条曲线拟合之后做圆周阵列，阵列的时候要注意齿数的公差，不能出现齿距累积误差过大的问题，否则实际啮合时会出现跳齿。减重槽的草图绘制要注意和中心孔的同轴度，三个槽的位置度公差要控制在0.1mm以内，不然零件做动平衡的时候会出现不平衡量超标的问题，高速运转时产生振动。另外轮盘上所有的棱边都做了倒角处理，没有锋利的毛刺边，装配的时候不会划伤操作人员，也不会在运转时因为应力集中产生裂纹。

　　从选型适配的角度说，这款链轮适合搭配06B或者08B规格的滚子链使用，中心孔的尺寸可以根据实际轴径做适配调整，但是周边的凸台尺寸要跟着轴径等比例放大，保证配合面的压应力在材料许用范围内。如果是用在有腐蚀的场景，比如食品包装车间，只需要把材料换成不锈钢，结构不需要做改动就能直接适配，因为整个结构没有容易积灰积液的死角，弧形槽的过渡都是圆滑曲面，清洁起来也很方便，不会残留物料残渣。日常维护的时候，只需要定期在齿面和链条上涂抹润滑脂，检查锁紧螺母的预紧力，不需要做额外的保养，使用寿命能比同尺寸的实心链轮长出15%左右，因为减重之后的转动惯量小，啮合时的冲击载荷更低，齿面的磨损速度自然就慢了。
