蜗轮带组件传动配套安装结构设计

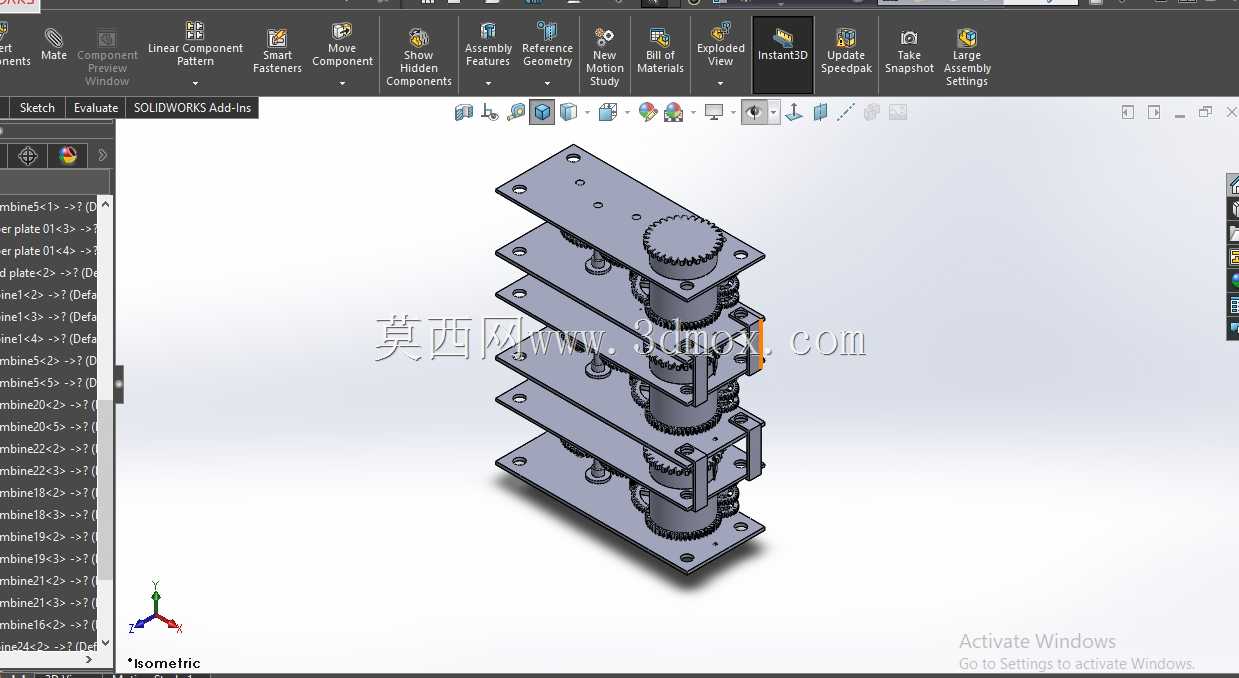

　　这套蜗轮配套带组件的结构设计，核心面向小载荷间歇传动的工位布局需求，常见于小型自动化送料机构、桌面级工装变位单元、通讯设备内部调谐传动模块这类对传动平稳性、安装紧凑度有明确要求的场景。整套组件没有采用集成式的箱体封装结构，而是做了分体式的安装布局，核心传动单元沿安装板的排布方向做线性阵列布置，相邻蜗轮单元的中心距严格匹配同步带的节距参数，避免带传动过程中出现跳齿、偏磨的问题。从结构组成来看，整套组件包含多组蜗轮传动副、带孔安装基板、支撑定位柱、连接紧固件几大部分，安装基板上预先加工了对应蜗轮轴的定位孔、组件固定用的沉头孔，还有用于避让传动带轮的半圆缺口，所有孔位的位置度公差控制在0.02mm以内，

　　保证多组单元并排安装时的同轴度偏差不会累积到影响传动效率的程度。支撑柱采用圆柱式结构，一端带定位轴肩与安装板的沉孔配合，另一端预留螺纹孔用于固定上层的防护盖板或者动力输入单元的安装座，柱体的高度经过精确核算，刚好让蜗轮的啮合中心面与同步带的传动中心面处于同一平面，消除轴向分力带来的额外磨损。设计过程中没有刻意追求结构的紧凑到极致，而是在各传动单元之间预留了足够的操作空间，方便后期维护时更换磨损的蜗轮或者同步带，不需要整体拆解整套组件，只需要松开对应单元的固定螺丝就能完成备件更换。安装边界方面，整套组件的安装基面为平面结构，固定孔采用标准的孔距排布，可以直接适配市面常见的铝型材工作台面，不需要额外加工过渡连接板；

　　组件的整体高度控制在较低范围，不会占用过多的垂直安装空间，适合在内部空间局促的小型设备内部布置。传动特性上，这套蜗轮带组件的减速比设定适配小功率步进电机的输出特性，输入端可以直接连接标准尺寸的电机输出轴，不需要额外加装联轴器，蜗轮采用耐磨的工程塑料与金属嵌件结合的结构，既保证了啮合面的耐磨性能，又能降低传动过程中的噪音，适合在对噪音控制有要求的办公类通讯设备、桌面检测设备中使用。带传动部分采用平带传动结构，带轮的轮缘做了微凸的弧面设计，能够自动纠正传动带的小幅跑偏，不需要额外加装张紧轮结构，简化了整体的零件数量。所有的连接紧固件都采用标准内六角圆柱头螺丝，沉头孔的深度刚好让螺丝头完全沉入基板平面以下，不会出现凸起刮擦传动带的问题。

　　在结构校核阶段，针对蜗轮的齿面接触强度、安装板的受力变形量都做了对应的验算，当单组传动单元承受额定载荷时，安装板的最大变形量小于0.01mm，不会影响蜗轮的啮合间隙，保证传动过程的平稳性。整套组件的排布方式支持灵活扩展，可以根据实际需要的传动工位数量，调整安装板的长度，增减对应的蜗轮传动单元，不需要重新设计核心的传动零件，只需要调整基板的孔位排布即可，具备不错的通用适配性。实际装配过程中，所有零件的公差配合都采用基孔制，轴类零件与安装孔的配合选用间隙配合，方便装配时的调整，同时不会出现过大的配合间隙导致传动晃动。
