带定位凸台的轴座连接结构设计

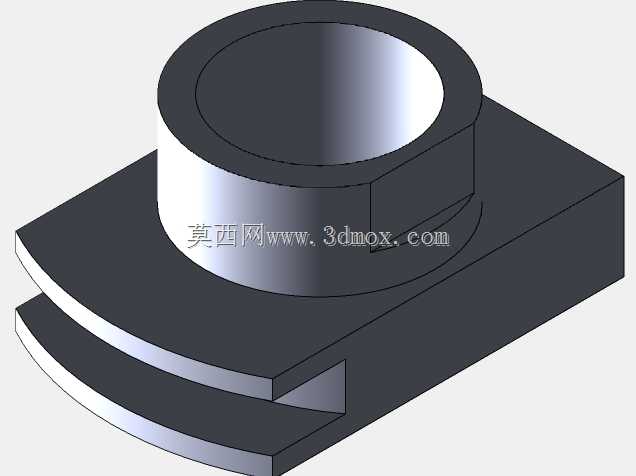

　　这类带圆柱筒身的块状连接基座，在通讯设备内部的走线固定、模块限位场景中应用十分广泛，日常做通讯类终端的结构排布时，经常会用到这类兼具轴套支撑与平面安装功能的零件。从实际使用场景来看，该零件的下部块状基座主要承担平面安装固定的作用，底部的弧形切槽是为了适配安装面的弧形定位筋，装配时可以直接卡入对应工位的限位槽内，不需要额外做周向防转设计，能大幅减少装配时的对位调整时间，适合通讯设备流水线的快速组装需求。上部的圆柱筒身是核心的功能承载区，筒身的内孔用于穿装对应直径的导向轴或者信号传输杆，筒壁上开设的侧向缺口是为了给轴上的平键或者拨叉预留运动空间，避免轴件做轴向滑动或者小角度转动时和基座发生运动干涉。

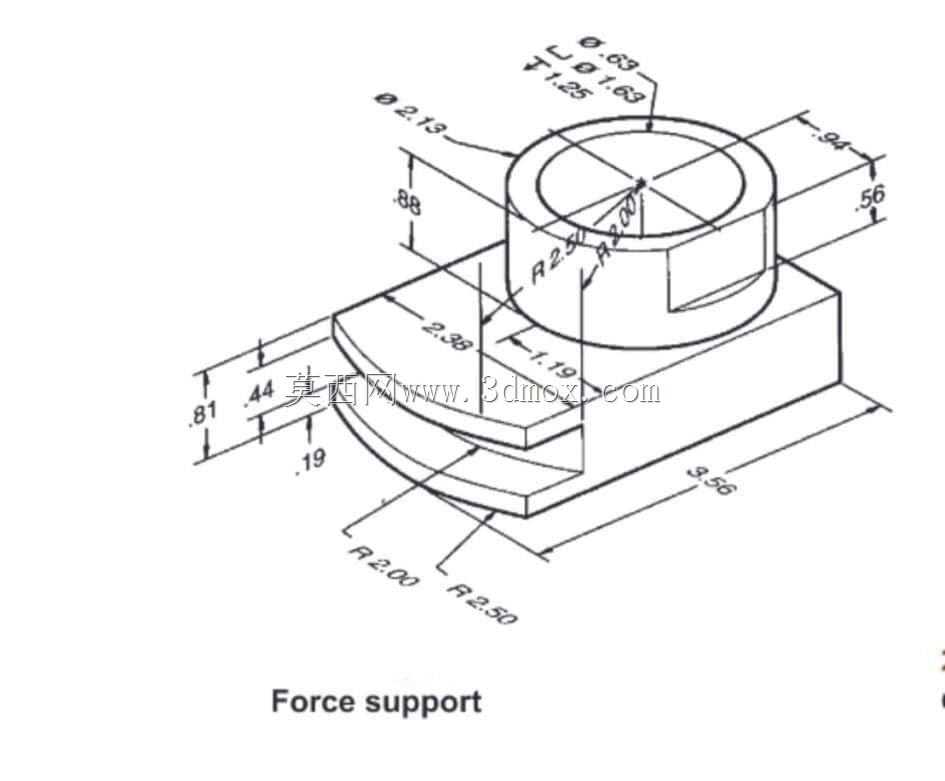

　　设计这类零件的时候，首先要确认的是安装边界的尺寸约束，下部基座的长宽尺寸需要完全覆盖安装位的固定孔位，基座的厚度要满足M3规格安装螺丝的拧入深度要求，避免螺丝锁附时出现滑牙或者基座被顶穿的问题。上部圆柱筒的内孔公差需要按照H7的精度等级设计，和适配轴件的间隙控制在0.02-0.05mm之间，既保证轴件可以顺畅滑动，又不会因为间隙过大出现径向晃动，影响信号传输或者动作触发的精度。筒身的高度需要根据轴件的行程来确定，要保证轴件运动到下极限位置时，仍有不小于8mm的配合长度留在筒孔内，避免轴件出现歪斜卡滞。

　　从结构强度的角度考虑，基座和圆柱筒的衔接位置做了R2的圆角过渡，避免注塑或者机加工时出现应力集中，在承受侧向载荷的时候不会从衔接位置发生断裂。基座底部的弧形切槽的弧度和安装面的定位筋弧度保持一致，单边间隙控制在0.1mm以内，装配后既可以实现周向防转，又不会因为公差累积导致装配困难。筒壁上的侧向缺口的宽度比适配的平键宽度大0.2mm，缺口的长度要覆盖轴件的全行程，保证平键在整个运动过程中都不会和缺口边缘发生碰撞。

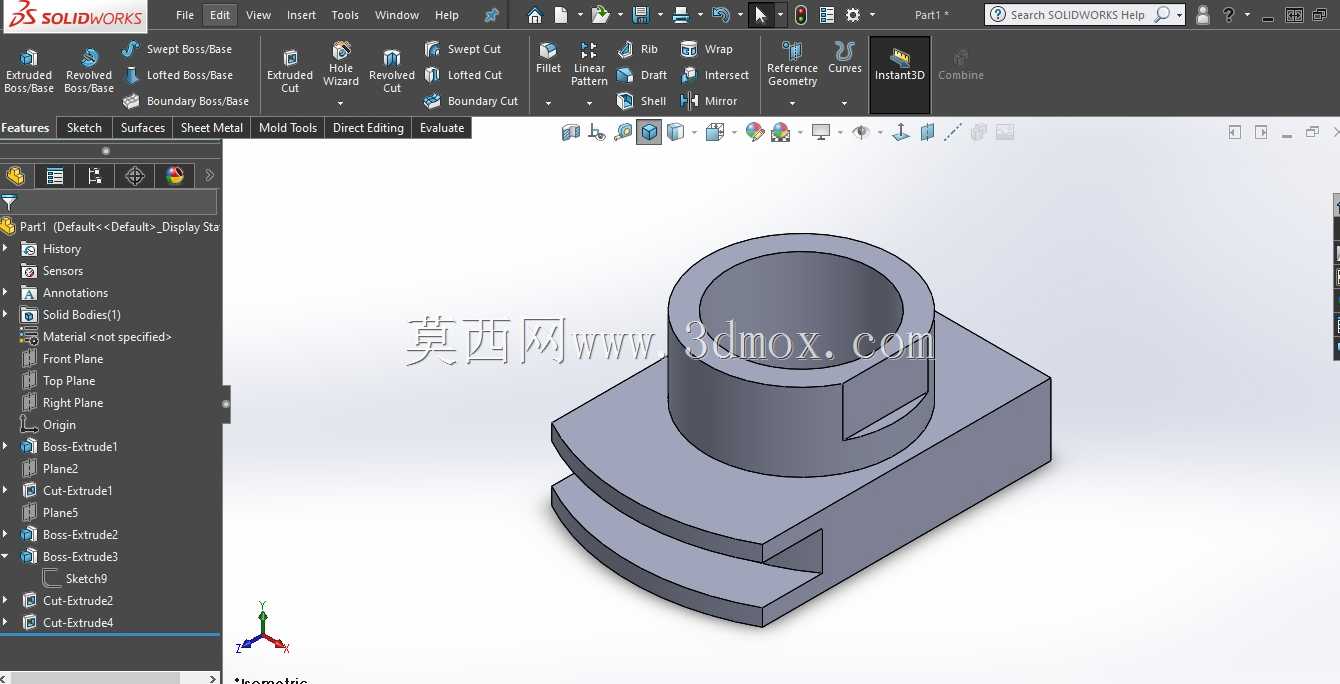

　　实际选型应用时，这类零件可以直接用于通讯基站内部的可调天线模块的支撑座，也可以用于手持通讯终端的按键导向基座，替换传统的分体式轴套加安装块的结构，减少零件数量，降低装配复杂度。做三维建模的时候，要注意各个特征的拔模角度设置，基座的外侧壁按照1度的拔模角度设计，方便注塑生产时脱模，筒身的内孔因为有配合精度要求，拔模角度控制在0.5度以内，避免影响内孔的配合精度。零件的所有棱边都做了0.3mm的倒角处理，去除加工毛刺，避免装配时划伤操作人员或者损坏相邻的线材和元器件。
