双螺杆往复式直线传动执行机构设计

　　这套双螺杆往复传动结构，常见于小行程精密点位输送、轻载工位切换的自动化产线环节，比如3C电子元器件的短距离移载、小型包装线的物料推送、实验室精密送样机构的执行端，核心是通过蜗轮与螺杆的啮合，将配套驱动电机的旋转运动转化为滑台的直线往复动作，相比单螺杆传动，双平行螺杆的布局能大幅提升滑台运行的抗偏载能力，避免单侧受力带来的卡滞、螺杆偏磨问题。

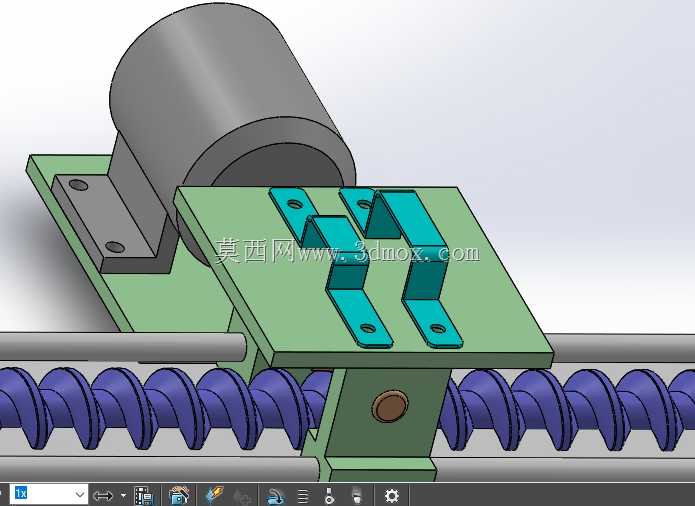

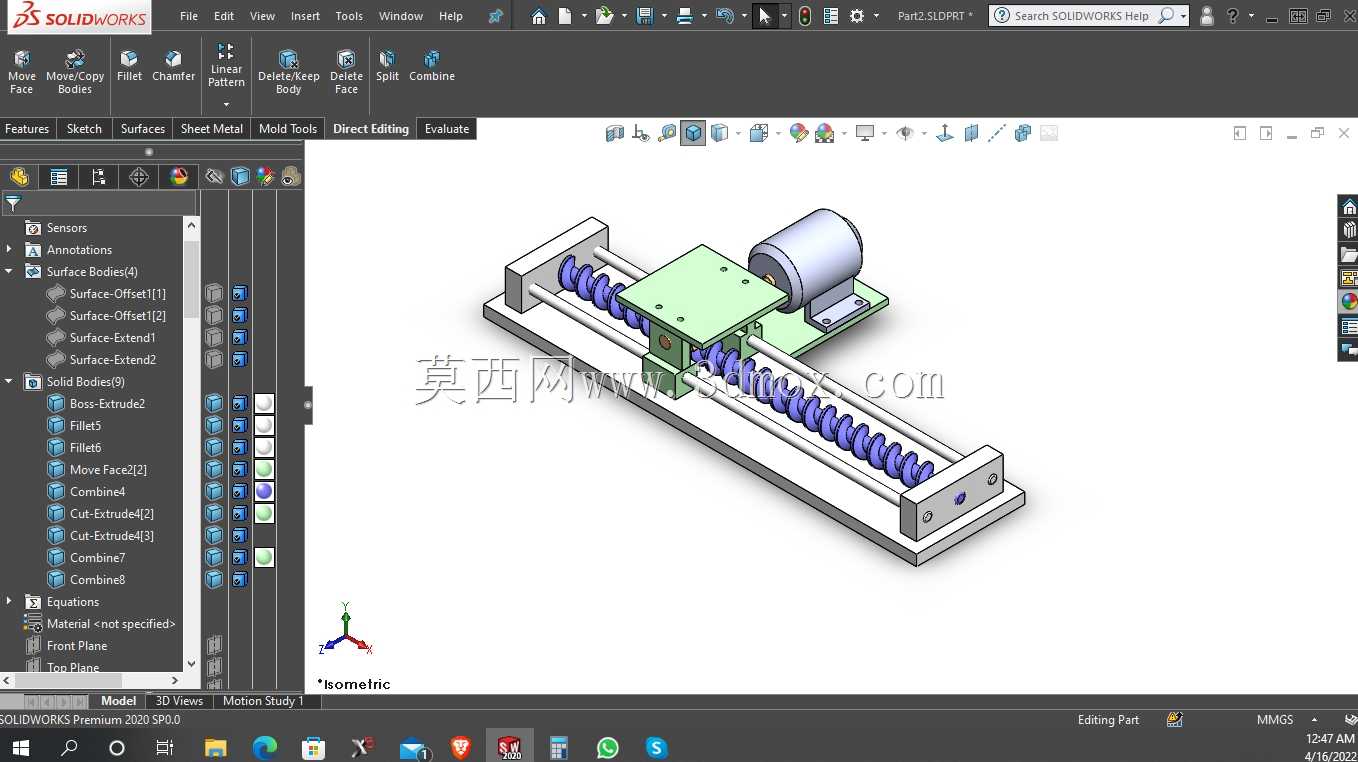

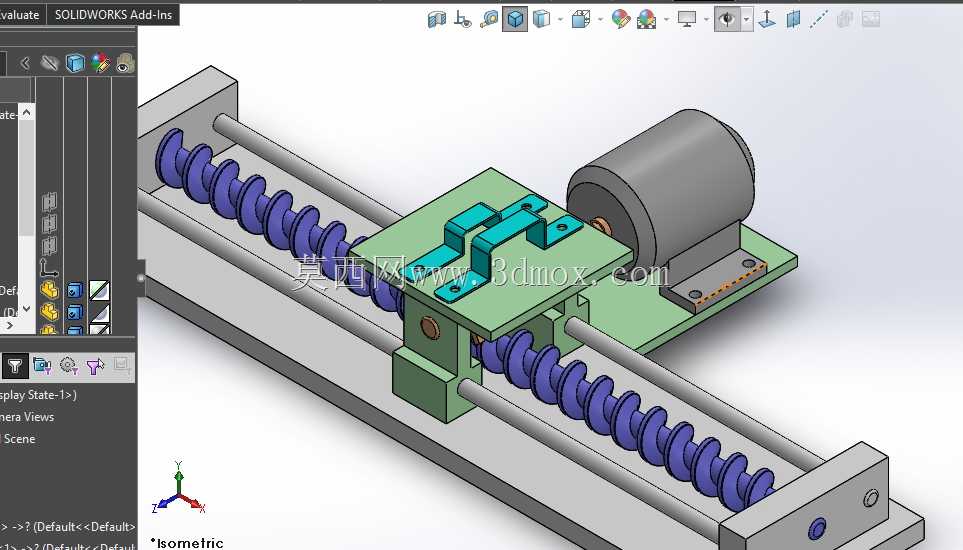

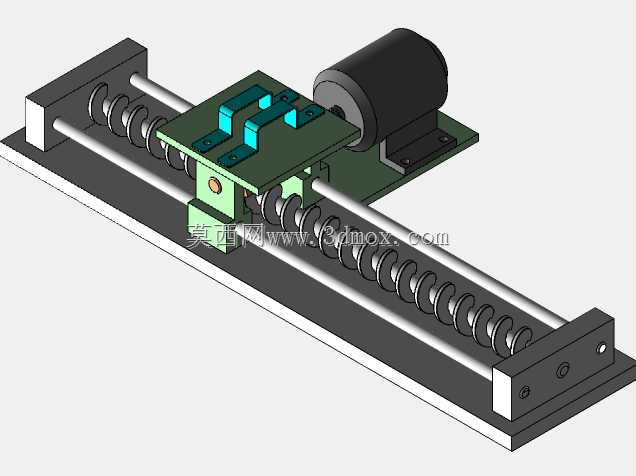

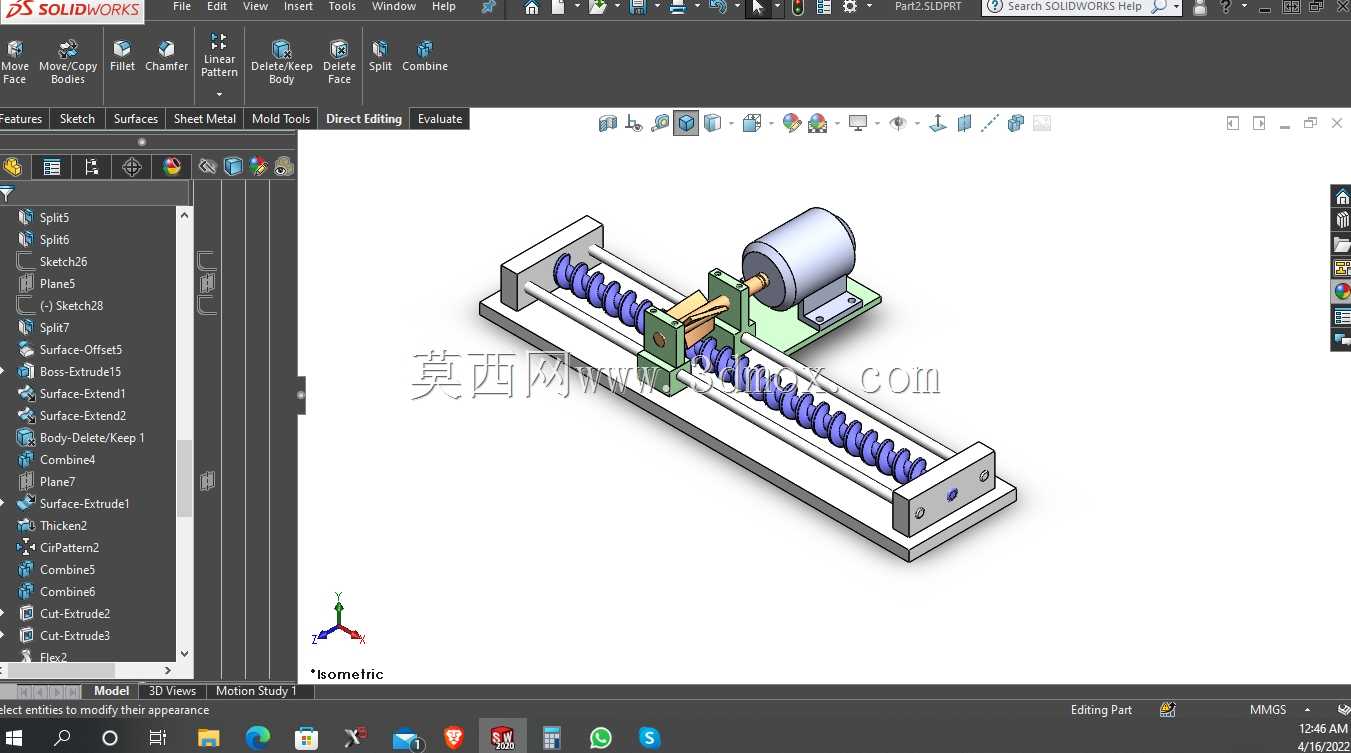

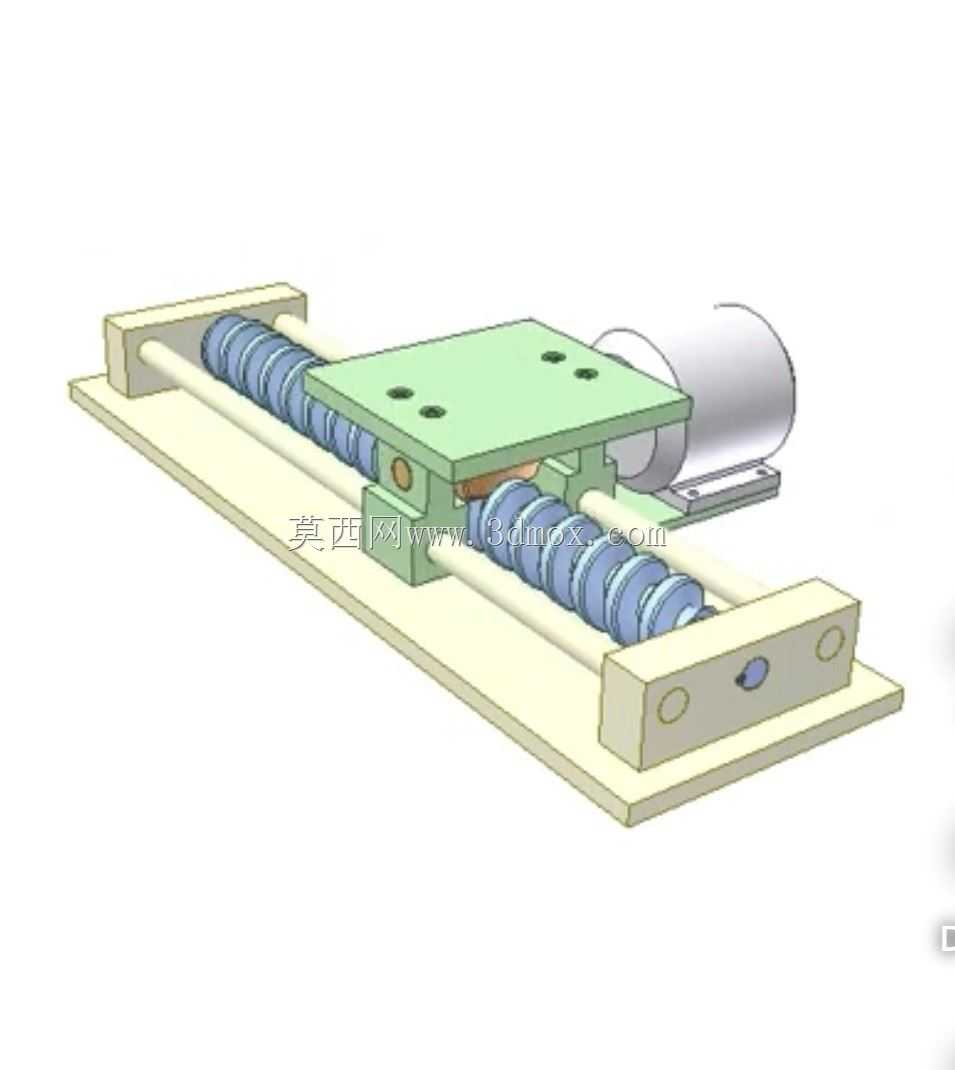

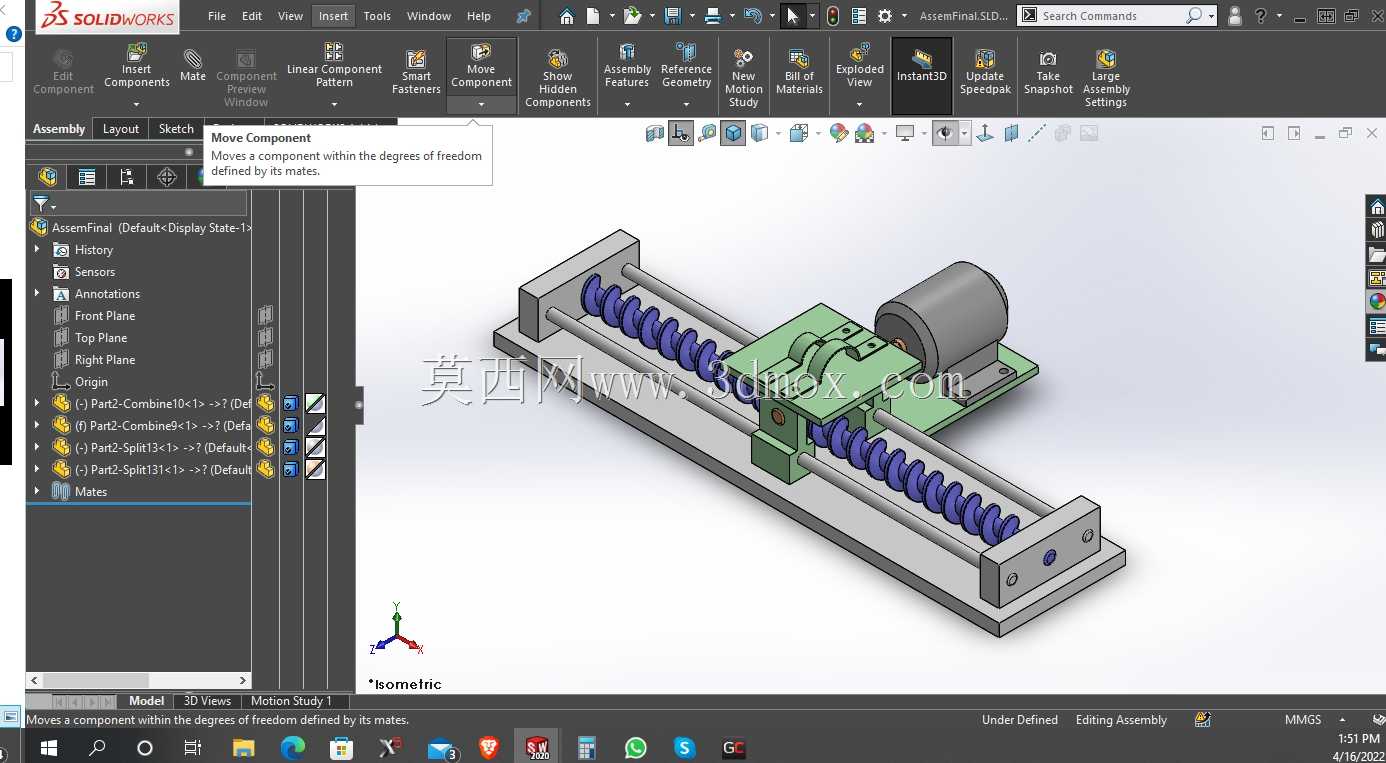

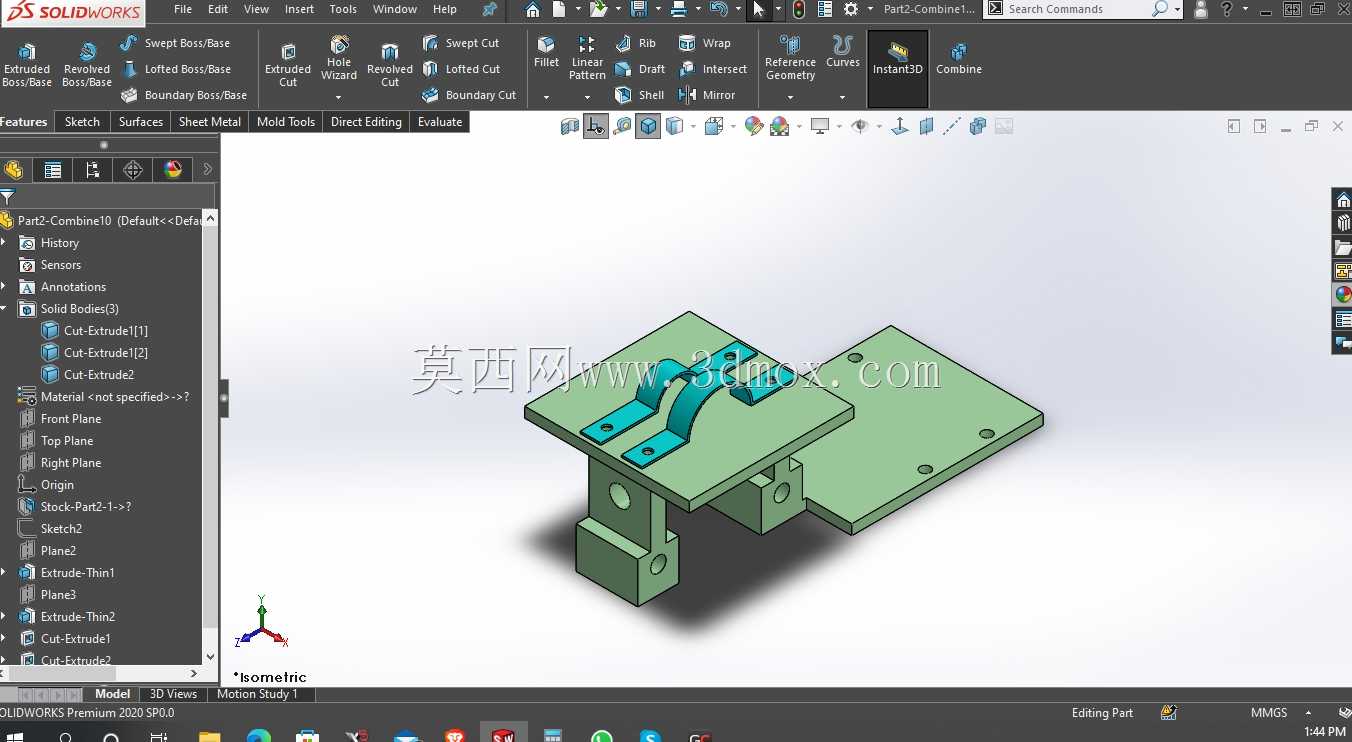

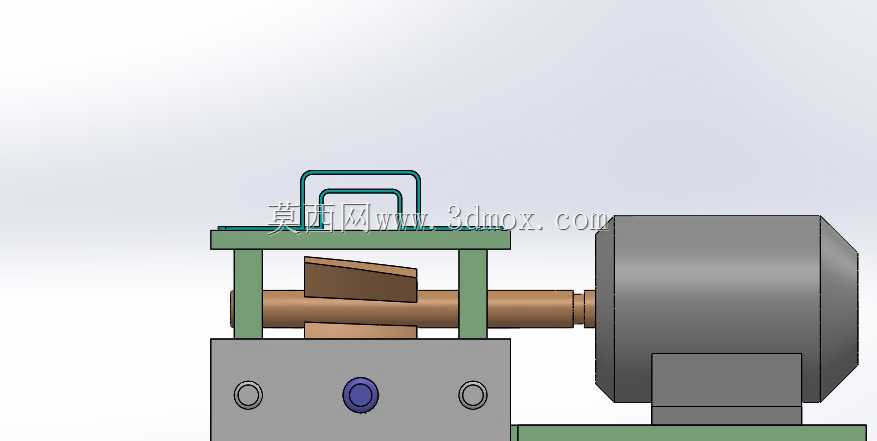

　　从结构布局来看，两根平行布置的梯形螺杆贯穿滑台主体，滑台内部集成与螺杆啮合的蜗轮副，驱动电机直接安装在滑台侧方的安装座上，电机输出端与蜗轮输入轴直连，省去了额外的同步带、联轴器传动环节，整体结构更紧凑，传动回差更小。滑台的上下两侧设置有光杆导向轴，两根导向轴与螺杆平行布置，穿过滑台的导向孔，承担滑台运动过程中的径向载荷，让螺杆仅承受轴向传动的作用力，大幅延长螺杆蜗轮副的使用寿命。两端的支撑座采用一体式机加工结构，同时固定螺杆端部与导向轴端部，支撑座上预留有设备安装的沉头孔位，可直接固定在铝型材机架或者钢板安装平台上，不需要额外设计转接安装板。

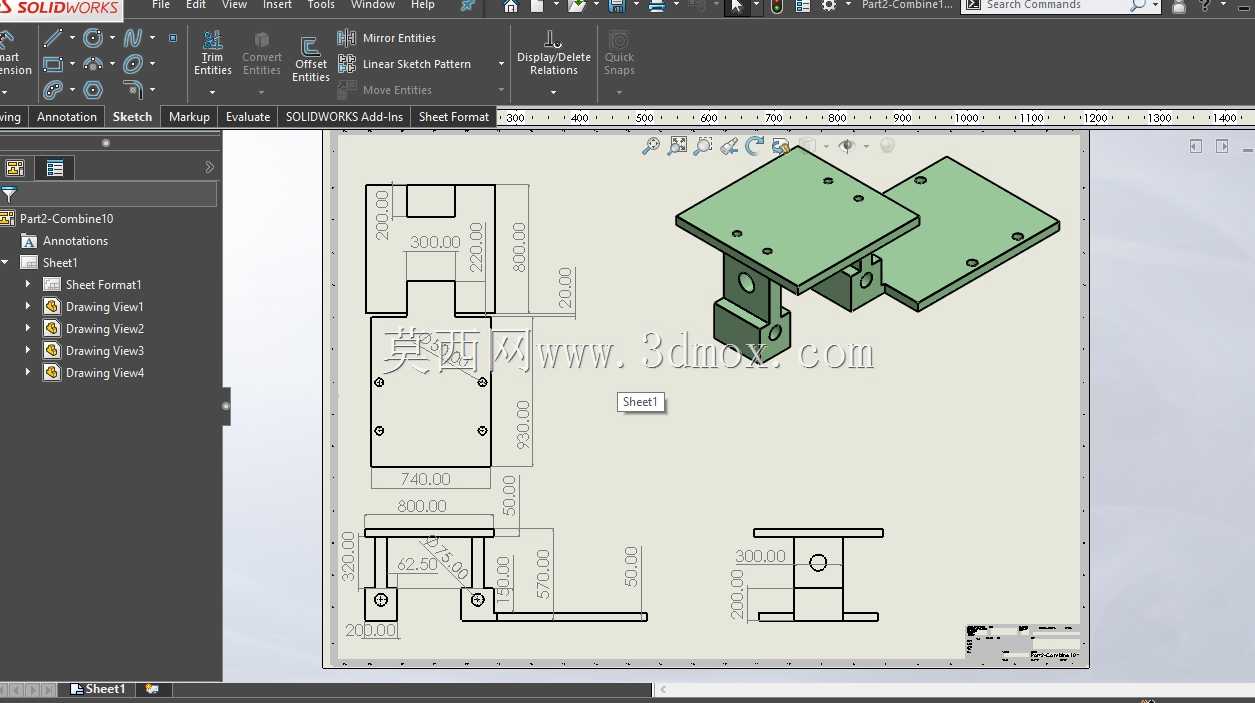

　　设计过程中首先要确认的是安装边界尺寸，整套机构的总长度由有效行程决定，以常规100mm有效行程为例，两端支撑座的间距控制在180mm左右，滑台的宽度控制在60mm，整体高度不超过70mm，能够适配大部分桌面级小型自动化设备的安装空间，不会占用过多的设备内部布局空间。滑台的顶面预留了两组T型槽安装位，还有对应的螺丝固定孔，可以直接加装夹爪、吸盘、载物台等执行末端，不需要对滑台主体进行二次加工，适配不同的工位功能需求。

　　功能特性上，这套传动结构采用梯形螺杆传动，具备一定的自锁能力，当电机停止供电时，滑台不会因为轴向负载出现滑移，不需要额外加装抱闸机构，对于垂直安装或者需要断电保持位置的场景非常友好。蜗轮副的传动比设置为1:5，既能够保证足够的输出扭矩，带动5kg以内的负载做直线运动，也能控制滑台的运行速度在10-50mm/s区间，适配大部分需要平稳送料的工位需求，不会因为速度过快产生冲击，也不会因为速度过慢影响生产节拍。导向轴与滑台导向孔之间采用铜套滑动配合，相比直线轴承，铜套的抗粉尘能力更强，在有少量切削碎屑、包装粉尘的车间环境下也能稳定运行，不需要频繁加注润滑脂维护，日常运维成本更低。

　　设计时需要重点关注几个配合公差：螺杆两端与支撑座轴承位的同轴度要控制在0.02mm以内，避免螺杆转动时出现憋劲的情况；两根导向轴的平行度公差要控制在0.01mm/100mm，防止滑台运动过程中出现卡滞；蜗轮与螺杆的啮合侧隙要控制在0.03-0.05mm，既能够保证传动顺畅，也能控制往复运动的回差在0.1mm以内，满足精密点位定位的需求。电机安装座与滑台主体的配合面要做铣平处理，保证电机输出轴与蜗轮输入轴的同轴度，避免电机轴承受额外的径向力，延长电机的使用寿命。

　　实际应用中，这套结构可以根据需求调整螺杆的导程，需要更快运行速度时可以选择大导程螺杆，需要更高定位精度时可以选择小导程螺杆，滑台的负载能力也可以通过加大螺杆直径、提升蜗轮副强度来调整，适配从几百克到十公斤不等的负载需求。两端的支撑座上可以加装限位开关触发块，配合光电传感器或者机械限位开关，实现滑台的原点复位、行程极限保护，避免滑台超程撞击支撑座造成结构损坏。滑台侧方还可以预留光栅尺安装位，需要更高定位精度的场景下加装光栅尺做全闭环位置反馈，定位精度可以达到0.01mm级别，满足精密装配、检测工位的使用需求。

　　相比常见的同步带直线滑台，这套螺杆蜗轮传动的结构刚性更好，传动过程中没有同步带的弹性形变问题，启停时的位置一致性更高；相比滚珠丝杆滑台，这套结构的成本更低，自带自锁特性，抗污染能力更强，更适合中低负载、中低速、对成本敏感的通用自动化场景，不需要复杂的防尘防护结构也能长期稳定运行。
