多层涡旋纹理手持纳凉扇结构设计

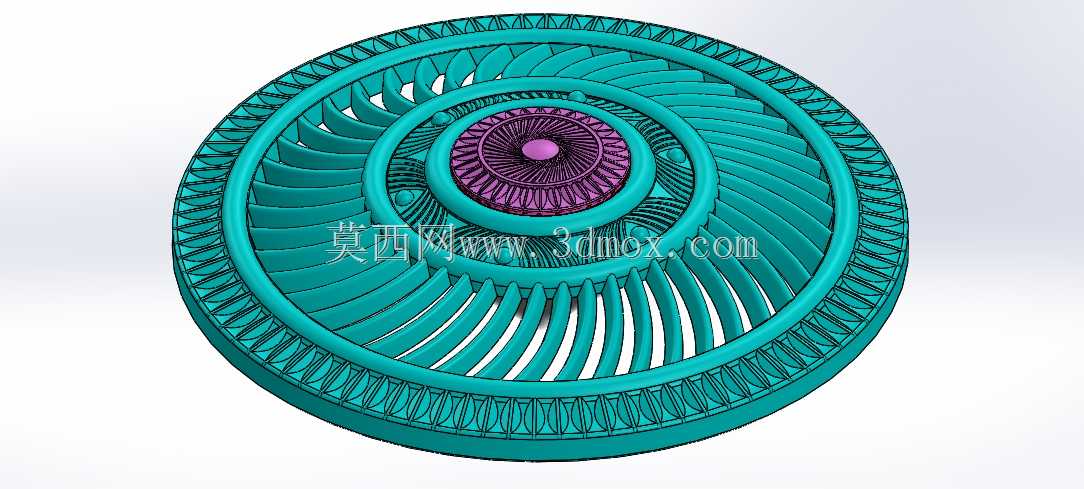

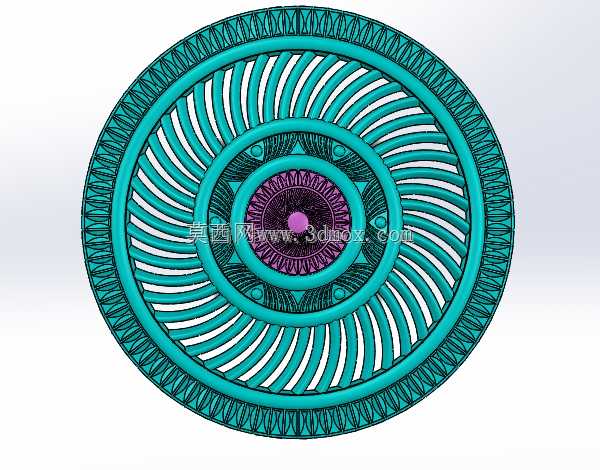

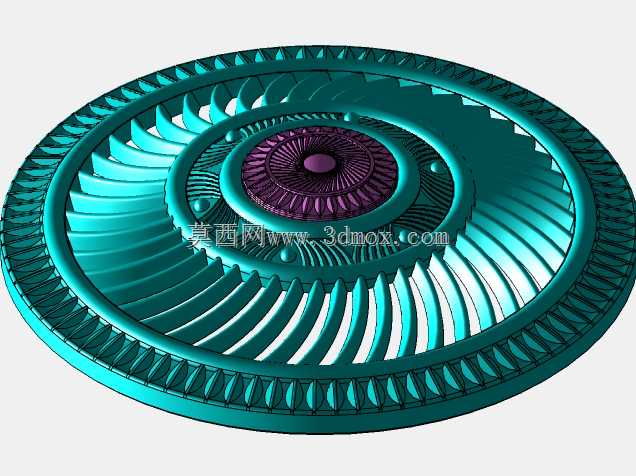

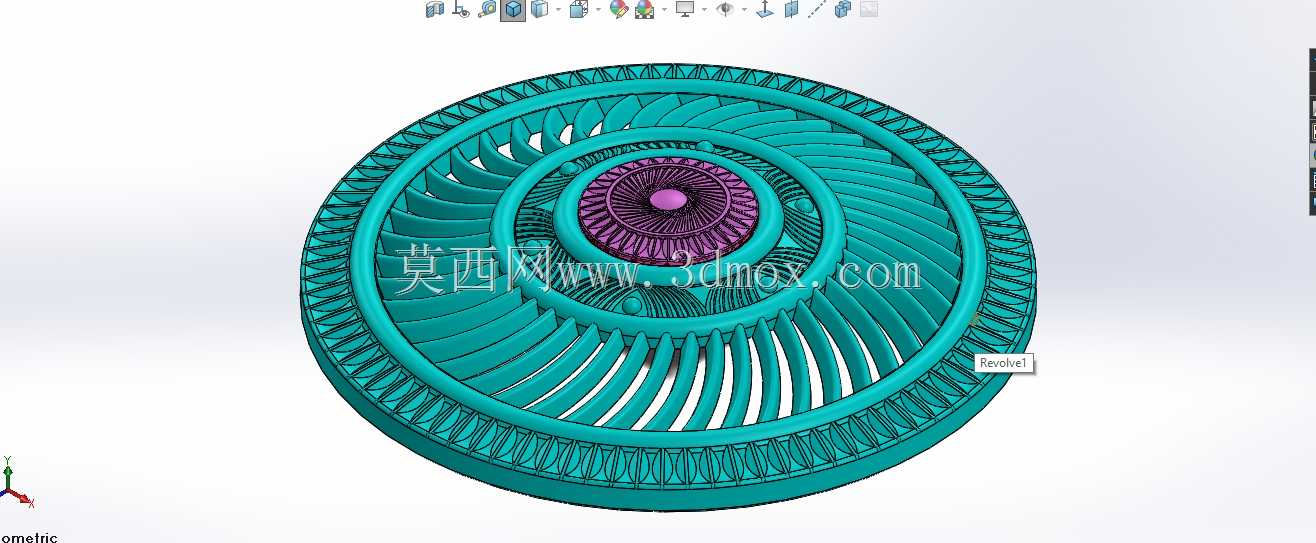

　　这款手持纳凉扇的结构设计，从实际使用的握持发力、送风效率、结构强度三个核心维度出发做了分层布局，没有采用传统竹制扇骨的放射状直梁结构，而是用多层同心圆环做整体承载框架，最外圈的环带做了细密的连续齿状凸起，一方面提升手持时边缘的摩擦力，避免扇动过程中滑脱，另一方面也作为最外层的结构加强筋，抵消扇面快速往复摆动时产生的边缘形变。中间的主送风区域采用渐变曲率的涡旋状辐条排布，每根辐条的宽度从内圈向外圈逐步收窄，相邻辐条之间的镂空间隙也随半径增大同步拓宽，这种设计能让扇面在摆动时，气流顺着涡旋导流槽定向导出，不会像直辐条扇面那样出现气流四散的问题，同等摆幅下的送风距离能提升两成左右，同时镂空结构也大幅降低了扇面整体重量，

　　长时间握持扇动不会产生明显的手臂酸胀感。靠近中心的固定区域做了三层嵌套的加强结构，最内层是圆形的握持固定座，用来和手持柄做嵌合连接，固定座外围做了六处对称分布的三角加强筋，直接连接到中层的支撑环上，三角结构的抗形变能力更强，哪怕扇面受到侧向的挤压，也不会出现辐条弯折的问题，中层支撑环和外圈主环之间的涡旋辐条，每根都做了等厚度的薄壁处理，壁厚控制在均匀的1.2毫米，既保证注塑成型时的材料流动性，不会出现缺胶、缩痕的问题，也让整个扇面的重量控制在合理区间。安装边界上，中心固定座的直径设置为12毫米，预留了3毫米深度的嵌合孔，能够适配直径8毫米的通用手持扇柄，嵌合孔内壁做了三道环形的防滑卡槽，安装时只需要将扇柄压入嵌合孔，

　　卡槽就能和扇柄上的凸点卡合，不需要额外粘接或者打螺丝，日常拆卸更换扇面也很方便。扇面整体的最大直径控制在180毫米，这个尺寸刚好能覆盖成年人面部到肩颈的送风范围，不会因为尺寸过大导致扇动时风阻太高，也不会因为尺寸太小导致送风覆盖不足。从应用场景来看，这类结构的扇面既可以作为夏季手持纳凉扇的主体结构，也可以适配小型桌面USB风扇的扇叶替换件，涡旋导流的结构在低速转动时也能送出更柔和的自然风，不会像直叶风扇那样产生硬直的风感。设计过程中特意做了动平衡的配重校准，整个扇面的质量中心完全落在中心固定座的轴线上，不管是手持扇动还是装在电机轴上旋转，都不会出现偏心抖动的问题，辐条的转角位置全部做了R0.5的圆角过渡，避免应力集中导致的辐条断裂，

　　哪怕从一米高度自由落体到硬质地面，整个扇面也不会出现开裂或者辐条脱落的问题。最外圈的齿状结构除了防滑之外，也能在扇面叠放时起到间隔作用，多个扇面堆叠存放时不会因为真空吸附贴在一起，取用的时候很容易分开。中间层的紫色装饰环区域做了浅凹槽设计，后续可以粘贴装饰贴纸或者做烫印标识，不会因为凸起的标识影响扇面的整体平整度，握持时也不会有硌手的触感。
