带独立开关多插孔位长条排插结构设计

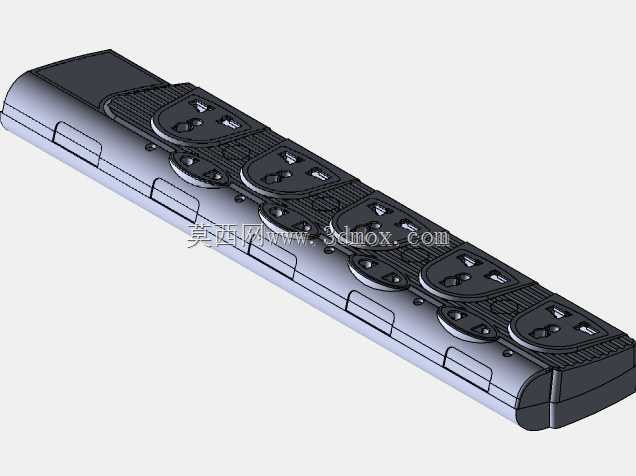

　　日常办公工位集群、家庭影音设备集中区、弱电井临时调试作业场景中，经常会遇到用电设备排布跨度大、单回路取电接口不足、部分设备需独立通断控制的实际需求，这款长条式多插孔排插的结构设计，正是针对这类场景的使用痛点做了针对性的结构优化。从实际安装边界来看，整体采用窄长型流线壳体，横截面做了圆弧过渡处理，壳体宽度控制在常规桌面理线夹的适配尺寸范围内，可直接嵌入桌面边缘理线槽、墙面走线槽内布设，不会因壳体棱角突出造成走线卡滞，也能避免尖锐边角磕碰过往人员；壳体长度方向按照插孔组的排布做了等距加强筋设计，内部筋位同时兼顾铜片固定、壳体抗形变的作用，即便人员踩踏、重物短时压覆，壳体也不会出现开裂、内部铜片错位的问题。

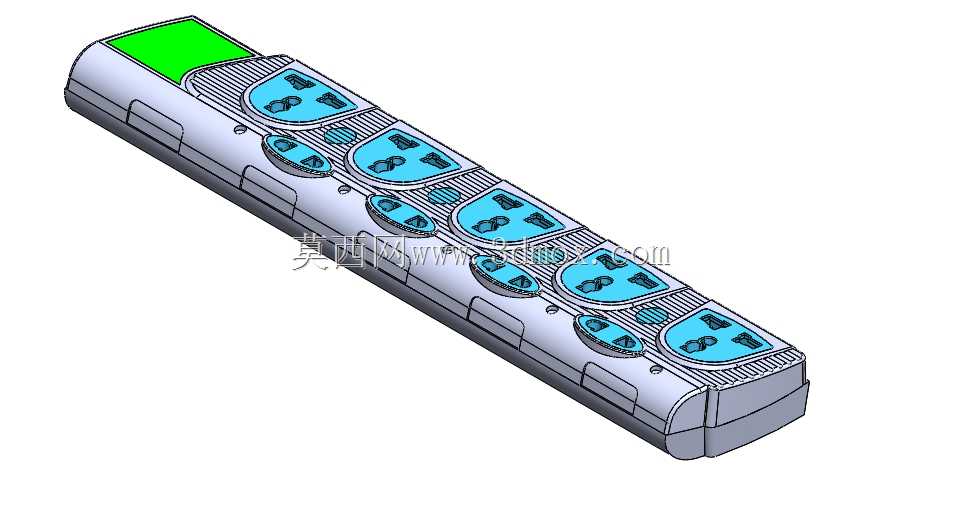

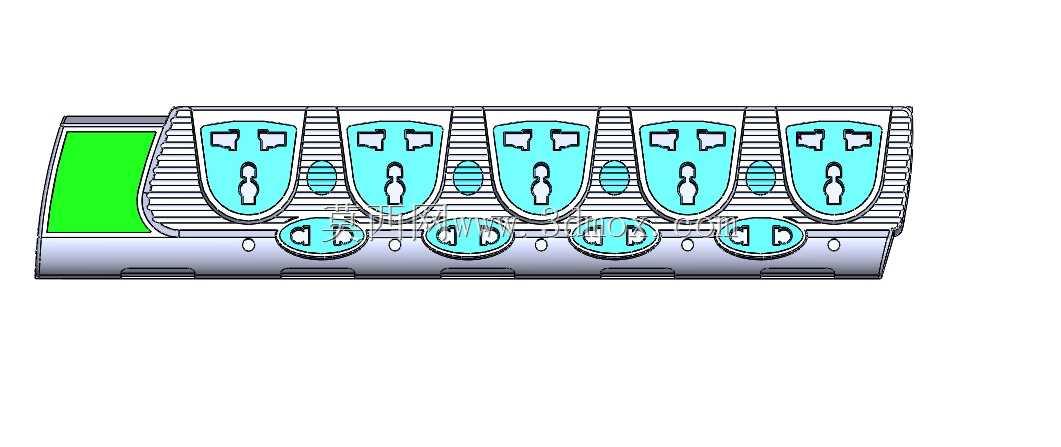

　　插孔排布上采用了五孔插孔与两孔插孔交错间隔的布局，每组五孔插孔旁独立设置控制开关，可单独控制对应插孔组的通断，无需频繁插拔设备插头，也不会影响同排其他插孔的供电状态；插孔之间的间距做了放大处理，相邻插孔中心距大于常规大尺寸电源适配器的宽度，避免出现插入一个适配器后遮挡相邻插孔的问题，不管是笔记本电源、显示器适配器这类大体积插头，还是手机充电器、小型设备供电线这类小插头，都能同时满插使用，不会出现接口浪费的情况。壳体端部设置独立的总电源开关与通电指示灯，指示灯采用柔光扩散结构，不会在暗光环境下产生刺眼的光污染，同时能直观反馈排插的整体通电状态；进线口位置做了防弯折护套设计，线缆弯折角度超过90度时护套会分散应力，

　　避免线缆根部反复弯折造成铜丝断裂、绝缘层破损的安全隐患。内部结构设计上，铜片采用一体化冲压成型的载流件，铜片厚度满足满负载载流的温升要求，每组插孔的铜片接触臂做了圆弧收口处理，插头插入时接触面积更大，不会出现接触不良、打火的问题；铜片与开关、进线端的连接采用铆压固定，避免焊接点长期使用后虚接发热；壳体内部设置了独立的隔离筋，将不同极性的铜件完全分隔，即便出现异物进入壳体内部，也不会造成极间短路的问题。从实际使用的适配性来看，这款排插既可以固定在工作台侧面、设备机架侧壁作为固定取电接口使用，壳体背部预留的挂孔可配合自攻螺丝、理线扎带完成固定，安装位置灵活；也可以作为临时移动取电设备，在展会布展、设备调试、户外临时作业场景中使用，

　　壳体的抗摔、抗磨损结构能适应复杂的现场使用环境。设计过程中针对不同使用场景的受力情况做了结构校核，比如桌面放置时的底部支撑点位置做了加厚处理，放置时不会出现翘边、滑动的问题；侧边的防滑纹理既可以提升插拔插头时的握持摩擦力，也能在多排插并排布设时避免壳体之间相互滑动。插孔的保护门结构采用独立弹簧复位设计，单孔插入时保护门不会被顶开，能避免儿童误触、异物单孔插入造成的触电风险，保护门的触发力度经过反复调试，既不会出现正常插头插入阻力过大的问题，也能保证单孔插入时的锁止可靠性。
