风机调速控制器后部壳体结构设计

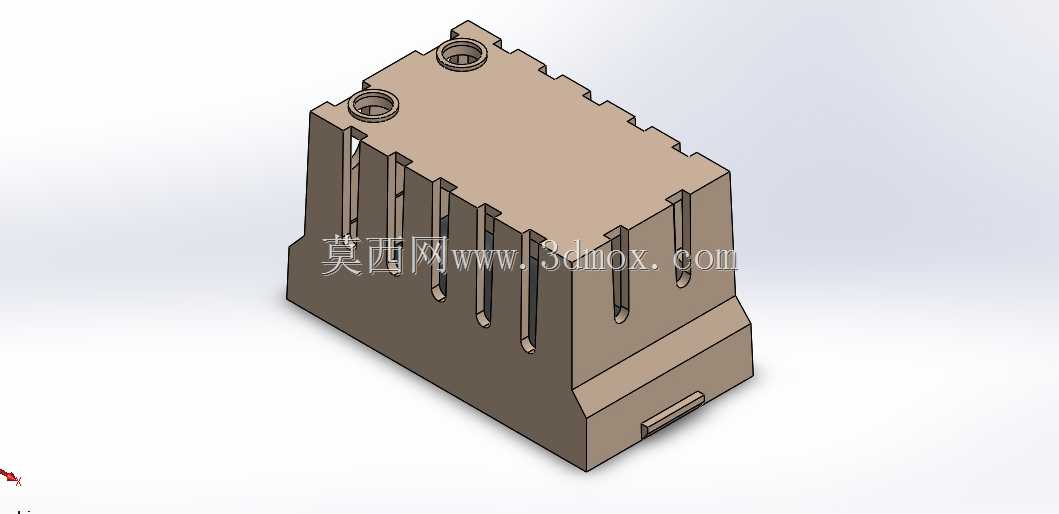

　　在民用通风设备、小型工业散热机组的电控系统搭建中，风扇转速调节模块的后部壳体是连接调节主体与安装基面、衔接内部电路与外部接线的核心承载结构，很多刚接触结构设计的工程师容易忽略这部分的细节设计，往往只关注前面板的旋钮、按键布局，导致后期装机时出现安装干涉、散热不足、接线拉扯断裂等问题。这个壳体的整体造型采用下窄上宽的梯台状主体，顶部预留两个同轴的圆柱安装孔位，孔位内侧做了沉台设计，能够适配M3规格的盘头安装螺丝，沉台深度刚好覆盖螺丝头厚度，安装后螺丝端面不会突出壳体顶面，避免与上方叠装的其他电控模块产生剐蹭，两个安装孔的中心距按照常规86型暗装接线盒的孔位间距做了匹配，既可以直接固定在墙面预埋的接线盒上，

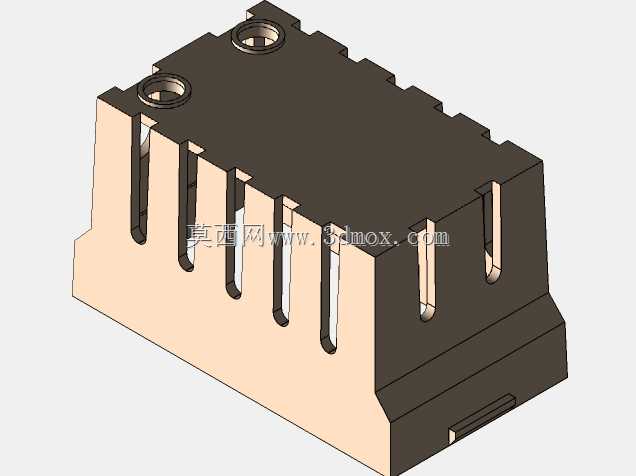

　　也能通过支架固定在设备内部的安装梁上。壳体侧面均匀分布多道纵向的通长散热槽，槽宽控制在2.5mm，既满足IP20的防护等级要求，避免手指直接触碰内部带电元件，又能形成竖直方向的自然通风道，当调节器内部的可控硅、调压模块工作发热时，热空气可以顺着槽道向上排出，冷空气从壳体底部的预留缝隙补入，形成自然对流散热，不需要额外加装辅助散热风扇就能满足额定功率下的温升要求，适合长时间连续运行的通风调速场景。壳体下部的前侧位置设计了一个内凹式的弹性卡扣，卡扣的悬臂厚度做了1.2mm的壁厚处理，材料选用常用的ABS工程塑料时，这个厚度的悬臂既具备足够的弹性变形量，安装时可以轻松卡入前面板的对应卡槽，又有足够的结构强度，多次拆装不会出现断裂问题，

　　卡扣两侧做了小的导向斜角，装配时不需要精确对位就能顺着斜角滑入卡槽，降低生产线的装配难度。壳体的内壁上预留了多道纵横交错的加强筋，筋位高度3mm、厚度1mm，既可以提升壳体整体的抗变形能力，避免注塑成型后出现侧壁收缩变形，又能作为内部电路板的安装定位柱的支撑结构，电路板固定在加强筋对应的定位柱上后，与壳体内壁之间留出4mm的空隙，方便电路板上的电容、接线端子等 taller 元件布置，同时空隙也能作为走线空间，内部的连接线可以顺着加强筋之间的凹槽排布，避免线体被壳体与前面板的合模面压破绝缘层。在安装边界的考量上，壳体的后侧平面做了全平处理，没有突出的筋位或者凸点，贴靠安装基面时可以完全贴合，不会出现缝隙导致安装后整体倾斜，

　　壳体的左右两侧与相邻安装的其他电控模块之间只需要留出3mm的间隙就足够满足散热槽的通风需求，不会因为间隙过小阻挡风道。在接线端的对应位置，壳体下部预留了缺口式的走线槽，槽口做了圆角处理，避免穿线时尖锐的边角割破电线的绝缘外皮，走线槽的尺寸可以同时容纳3根1.5平方毫米的电源线，满足风扇调速器的火线进、火线出、零线接的接线需求。很多同类产品的壳体设计会把散热槽开成横向，实际使用中灰尘很容易顺着横向槽直接落在内部电路板上，时间长了积灰受潮容易引发电路短路，这个设计把散热槽做成纵向，灰尘进入槽道后会顺着竖直的槽壁滑落出去，不容易在内部堆积，提升了产品在多尘环境下的运行可靠性。另外壳体顶部的两个安装孔周边做了局部加厚处理，拧紧安装螺丝的时候不会因为螺丝的压力导致孔位周边开裂，加厚区域的过渡做了圆角处理，避免注塑时出现应力集中导致的开裂缺陷。在实际的设备配套场景中，这个后部壳体可以适配额定电流10A以内的风扇调速模块，不管是家用落地扇、壁扇的转速调节，还是机柜内部散热风扇的调速控制，都能通过这个壳体完成内部元件的防护与安装固定，不需要额外定制专用的安装支架，通用适配性较强。
