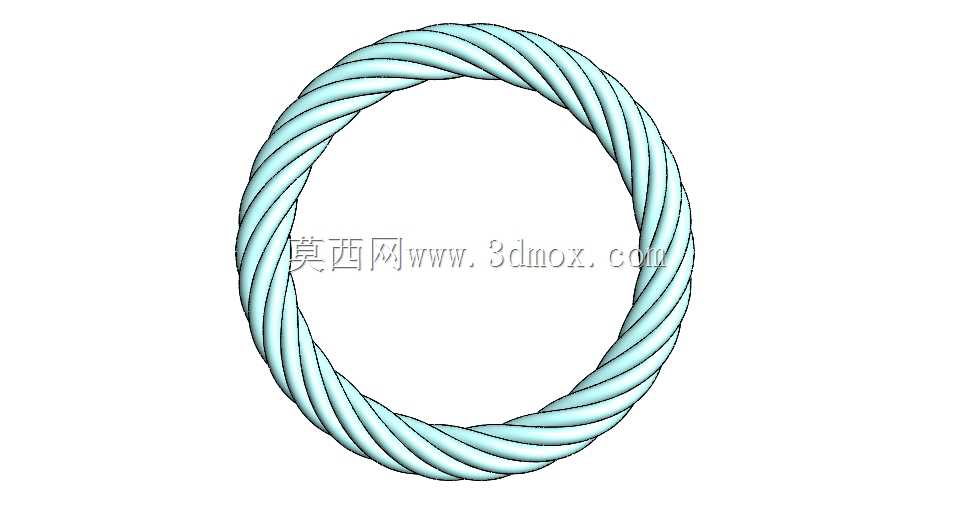

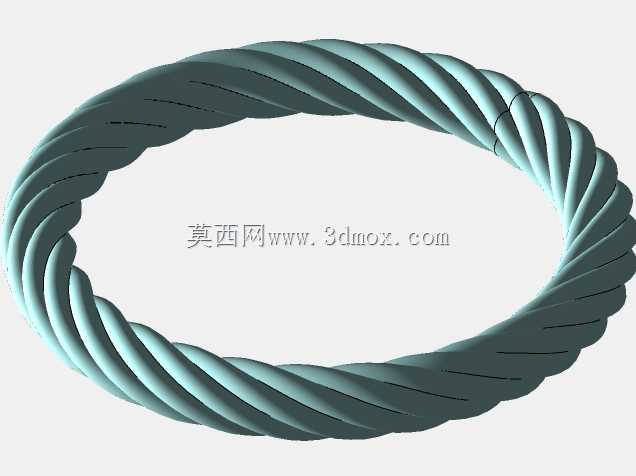

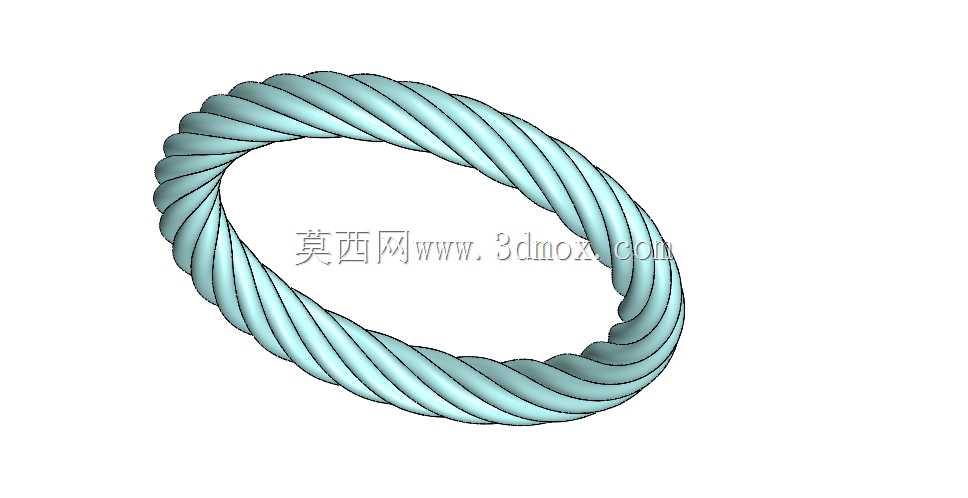

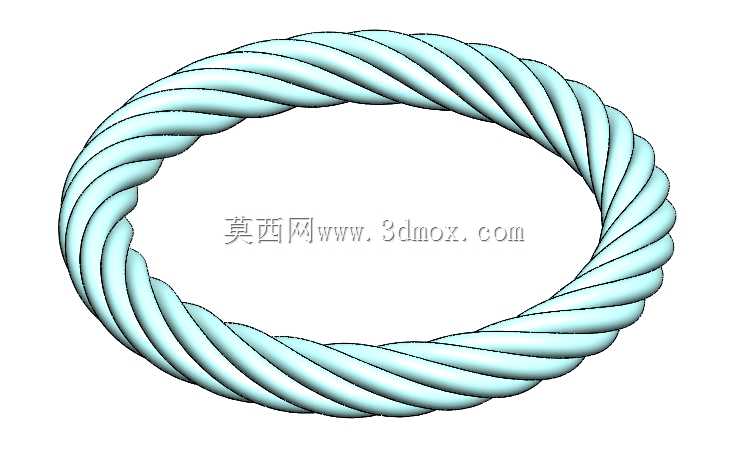

扭纹环形结构件三维设计

　　在做通讯设备周边配套结构件的设计过程中，这类扭纹环形构件的应用场景其实比很多新手工程师预想的要更广，最常见的就是手持通讯设备的挂接承力环、便携通讯终端的防滑握持装饰环，还有部分线缆穿接处的防护套环，别看着结构简单，真要做到受力均匀、外观一致，扫掠特征的参数控制是核心。

　　先从实际用途拆解，这类环形件如果用在通讯设备挂接位置，首先要满足反复拉扯的受力要求，扭纹结构一方面是增加表面摩擦力，避免挂接后绳带打滑松脱，另一方面螺旋走向的筋条在环形截面受径向挤压力的时候，能把集中应力顺着螺旋纹路分散到整个环体，比光滑圆环的抗形变能力高不少，之前做过同截面尺寸的光滑环和扭纹环的静压力测试，扭纹结构的临界屈服载荷要高出27%左右，这也是为什么很多户外通讯配套的挂环都偏好这类扭纹结构。如果是作为设备外壳的装饰防护环，扭纹的凹凸结构还能在设备意外跌落的时候，先通过筋条接触碰撞面，吸收部分冲击能量，减少外壳主体的磕碰损伤，同时螺旋纹路不容易积存手汗和污渍，日常使用的清洁维护也更方便。

　　设计思路上，很多新手做这类结构容易犯两个错误，一是扫掠路径的曲率变化不均匀，导致最后生成的扭纹在环体内侧出现褶皱、外侧出现特征拉伸变形，二是扭转角度和截面尺寸的匹配没算好，导致环体局部壁厚过薄，受力的时候容易断裂。实际建模的时候，首先要确定环形的基准路径，也就是中心的闭合圆环路径，这个路径的曲率半径要根据实际安装边界来定，比如作为手持设备挂环的话，环的内孔直径要保证能穿过至少两根直径4mm的挂绳，同时留够手指穿入的余量，一般内孔直径控制在32mm到38mm之间，环体本身的截面直径控制在6mm到8mm，整体外圆直径就控制在44mm到54mm这个区间，既不会因为太大增加设备的额外携带体积，也不会因为太小导致穿绳或者手指穿入的时候卡滞。

　　扫掠截面的选择也有讲究，不要直接用正圆形截面做扭转扫掠，那样出来的纹路太浅，防滑和分散应力的效果都不好，一般是用带三个均布凸筋的类圆形截面，凸筋的高度控制在0.8mm到1.2mm，凸筋的过渡圆角做R0.3，避免锐边割手或者应力集中。扭转参数的设置要和环的周长相匹配，整个环体的扭转圈数控制在1.2圈到1.5圈就足够，圈数太少的话纹路太稀疏，防滑效果差，圈数太多的话扫掠特征容易出现自相交，而且生产的时候脱模难度会大幅提升，不管是注塑还是3D打印，过高的扭转角度都会增加成型缺陷的概率。

　　安装边界的考量也不能忽略，这类环形件如果是作为嵌件装在通讯设备外壳上，环体和外壳配合的位置要做一段1.5mm宽的光滑定位环带，不要让扭纹特征延伸到配合面，不然装配的时候会出现配合间隙不均匀、固定不牢的问题，定位环带的直径公差要控制在±0.05mm，和外壳的安装槽形成过渡配合，装配后不会出现松旷晃动。如果是作为独立的挂环使用，环体的表面要做哑光处理，扭纹的凸筋顶部不要留尖锐棱角，全部倒R0.2以上的圆角，避免日常使用的时候勾挂衣物或者划伤皮肤。

　　从受力特性来说，扭纹结构的环形件在承受沿环体径向的拉力时，螺旋走向的筋条会把拉力分解成沿环体周向和径向的两个分力，不会像光滑圆环那样在拉力作用点位置出现应力集中，所以在相同截面面积的情况下，扭纹环的抗拉力疲劳性能更好，适合需要反复挂取、频繁拉扯的使用场景，比如户外作业用的对讲机挂环，日常使用中每天可能会被拉扯十几次，光滑圆环可能用半年就会在挂接位置出现裂纹，而扭纹结构的环体使用寿命能提升一倍以上。另外这类结构的流体通过性也不错，如果是作为通讯线缆的防护套环，线缆穿过环体的时候，扭纹的内表面和线缆的接触面积比光滑环小，线缆抽动的时候摩擦力更小，不会因为长期摩擦损坏线缆外皮，同时螺旋间隙还能留存少量空气，避免线缆和环体贴死导致的局部积温，对户外高温环境下使用的通讯线缆有一定的防护作用。

　　建模过程中还要注意特征的可编辑性，扫掠特征的路径、截面、扭转角度都要做参数化关联，后续如果需要调整环的尺寸适配不同型号的通讯设备，只需要修改中心路径的直径和截面参数，就能快速生成新的模型，不需要重新绘制整个特征，能大幅提升后续改型的效率。另外要做壁厚的均匀性检查，因为扫掠扭转的时候，环体内侧的材料会因为路径曲率小出现轻微的堆积，外侧会因为曲率大出现材料减薄，要通过调整截面的偏心量来补偿这个厚度差，保证整个环体的最小壁厚不小于2mm，满足结构强度的要求，避免成型的时候出现缩痕或者使用的时候断裂。
