多安装位异形连接支架二维工程设计

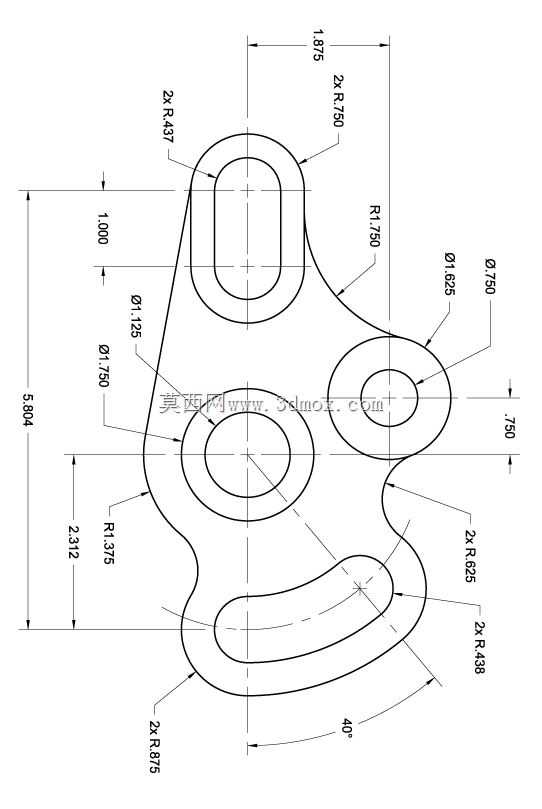

　　这款异形连接支架的设计，最初是针对小型通讯终端内部的模组固定需求展开的，在手持类通讯设备的内部结构中，空间排布往往极为紧凑，不同功能模组之间的连接固定件不能采用常规的规则形状，否则会挤占射频走线、电池仓或是按键模组的预留空间，因此这类异形支架的轮廓设计，完全是顺着设备内部的空余腔体边界走的。从图纸的尺寸标注能看出，整个零件的外轮廓全部采用圆弧过渡，没有尖锐的直角结构，这一方面是为了适配设备外壳的曲面内壁，避免装配时出现结构干涉，另一方面也能减少应力集中的问题，毕竟手持通讯设备在日常使用中难免会遇到跌落、挤压的情况，圆弧过渡的结构能让外力在传递过程中更均匀地分散，不会在直角拐点处出现应力断裂的隐患。

　　零件上分布的三个不同规格的孔位，各自承担不同的功能：上方的长圆形腰孔，是用来和设备内部的主框架做滑动定位的，装配时可以顺着腰孔的长度方向微调支架的安装位置，抵消不同批次塑胶外壳的成型公差，避免因为外壳收缩率波动导致的装配错位；中间位置的两个同轴圆孔，是用来固定信号转接模组的，孔位周边标注的同轴度、孔径公差，都要满足模组接插件的对位要求，一旦孔位偏差超过0.1mm，就可能出现接插件插接过紧或是接触不良的问题；下方的长圆弧槽结构，是用来走柔性排线的，槽体的深度和宽度刚好能容纳两层FPC排线，槽边的圆弧倒角是为了避免划伤排线的绝缘层，毕竟通讯设备内部的排线经常要在装配过程中反复调整位置，锐边很容易割破线皮造成短路故障。

　　从尺寸边界来看，整个零件的总高度控制在2.375英寸，最大宽度方向的尺寸不超过2.5英寸，整体厚度在设计时预留了0.125英寸的安装间隙，不管是和上方的射频模组，还是下方的电池仓，都不会出现贴合过紧的问题，预留的间隙还能兼顾空气对流散热，避免信号模组工作时产生的热量堆积在支架位置。所有外轮廓的圆弧半径都做了匹配设计，比如和主框架贴合的侧边采用R1.375的大圆弧，刚好和框架上的凸台轮廓完全贴合，保证装配后支架不会出现横向窜动；而靠近按键侧的轮廓采用R0.625的小圆弧，是为了避开侧按键的回弹行程空间，不会影响按键的按压手感。

　　在设计思路上，这类零件不需要做额外的加强筋结构，因为整体的轮廓曲线本身就形成了类似加强梁的力学结构，不同圆弧段的衔接处自然形成了结构加强的效果，既可以减少零件的整体重量，符合手持通讯设备轻量化的设计要求，也能降低注塑生产时的材料消耗。孔位周边的尺寸标注都设置了合理的公差带，安装孔的位置度公差控制在0.05mm以内，完全满足通讯设备内部精密装配的要求，同时不会因为公差要求过严导致加工难度上升。在实际装配场景中，这款支架可以同时承担三个功能：固定信号转接模组、约束柔性排线的走线路径、作为内部框架的辅助支撑件，一个零件替代了原来三个独立的小固定件，既节省了内部空间，也减少了装配工序，提升了整机组装的效率。

　　需要注意的是，这类异形支架的二维草图绘制阶段，就要把所有的装配约束关系考虑进去，不能只画孤立的零件轮廓，每一段圆弧、每一个孔位的位置，都要对应到整机装配模型里的相邻零件边界，比如腰孔的长度方向，要和主框架上的安装螺柱滑动方向保持一致，圆弧槽的走向要顺着排线的自然弯折方向，避免排线出现小于弯折半径的死折，影响排线的使用寿命。所有标注的尺寸都要从设计基准出发，也就是以中间两个同轴圆孔的中心作为主设计基准，其他轮廓和孔位的尺寸都从这个基准引出，这样在加工和检测的时候，能最大限度减少累计误差，保证零件的加工精度和设计要求一致。
