可调叉形连接件结构设计方案

　　这类可调叉形构件在小型工装夹具、实验室操作台配件、轻型手动工具的连接结构中应用十分广泛，日常接触到的可调式定位挡块、小型夹持工具的活动连接端、检测治具的可调支撑臂，都会用到同结构原理的零件。从结构功能来看，该零件一端为封闭环形铰接端，另一端为开口叉形夹持端，环形端可通过销轴与固定支座形成转动副，叉形端可嵌入配套的滑动杆或连接片，通过侧面紧定螺钉实现位置锁定，整体可实现一定角度范围内的转动调节与长度方向的位置微调，满足工装调试过程中多位置固定的需求。

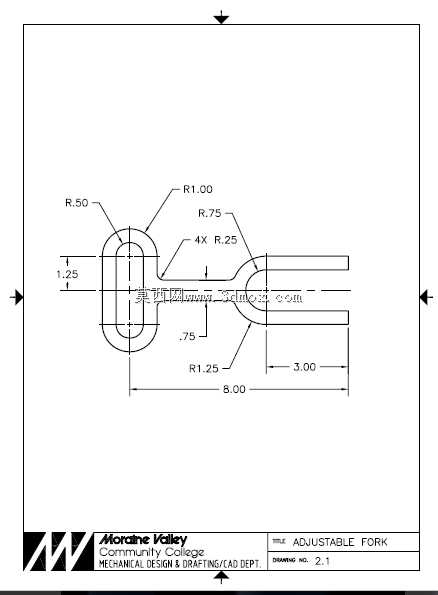

　　设计过程中首先要明确两端的配合边界，环形端的内孔R0.5尺寸直接匹配直径1mm的铰接销轴，外轮廓R1.0的圆弧过渡是为了避免转动过程中与周边支座产生结构干涉，环形端侧边1.25的厚度尺寸，既要保证铰接处的抗剪切强度，也要控制整体重量，避免铰接端转动惯量过大影响调节手感。中间连接段采用R0.75与R1.25的多段圆弧过渡，而非直角连接，主要是为了降低应力集中系数，在零件承受反复的夹持载荷或微调冲击力时，圆弧过渡处的应力分布更均匀，不会出现直角连接处的应力突变断裂问题，4处R0.25的小倒角是为了去除加工毛刺，避免装配时划伤操作人员或配套零件表面。

　　叉形开口端的0.75开口尺寸，适配厚度0.7mm的连接片或滑动导杆，开口端3.00的直段长度，是为了保证与配套件有足够的接触面积，避免夹持时出现点接触导致的压痕或夹持不稳，整体总长5.00的尺寸边界，决定了该零件的调节行程范围，安装时需要预留至少6mm的长度空间，同时环形端转动时的外轮廓扫掠范围需要预留直径2.2mm的圆形空间，避免转动时与周边结构发生卡滞。

　　从加工工艺角度来看，该零件属于薄板类冲压成型零件，若采用钣金加工，多段圆弧的冲裁模具需要做慢走丝加工保证轮廓精度，成型后开口端需要做整形工序保证开口尺寸的一致性，避免出现开口过大夹持松动、开口过小装配困难的问题；若采用机加工方式，选用铝合金棒料铣削成型时，需要注意小圆弧处的刀具选择，R0.25的倒角需要选用直径0.5mm的球头铣刀加工，避免出现过切导致轮廓尺寸超差。实际使用中，这类零件的失效形式多为环形铰接端的销轴孔磨损、叉形开口端的夹持变形，设计时若用于载荷稍大的场景，可将零件厚度从1.25提升至1.5，同时在环形孔内加装铜衬套降低磨损速率，叉形开口的两个侧面可增加防滑纹提升夹持摩擦力，无需改动整体外形尺寸即可提升零件的负载能力。

　　在三维建模过程中，需要先绘制二维草图的轮廓约束，所有圆弧与直线段需要添加相切约束，保证轮廓顺滑无拐点，尺寸标注需要以环形端的圆心为基准，避免累积误差导致整体尺寸偏移，拉伸成型后需要对所有锐边做倒钝处理，与二维图纸的倒角要求保持一致。这类小尺寸五金连接件虽然结构简单，但在工装治具的模块化搭建中属于高频使用的标准结构件，精准控制各段圆弧与直线段的尺寸公差，能够直接提升整套工装的装配精度与调节顺畅度，避免出现小零件卡滞导致整套工装调试效率下降的问题。
