三孔异形曲面连接固定钣金件结构设计

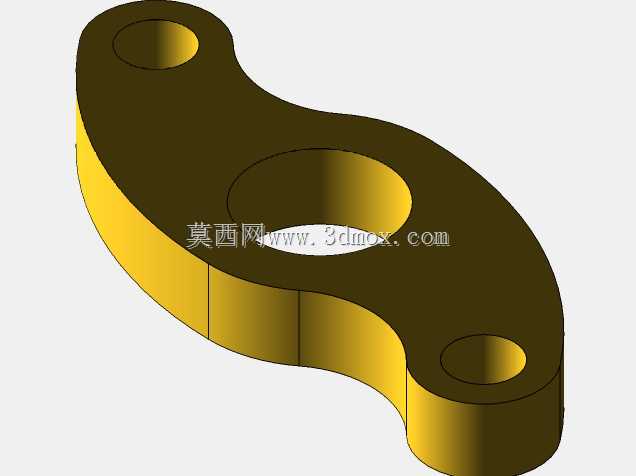

　　在小型传动机构、轻工设备的连杆传动副以及便携机具的装夹定位模块中，这类带三安装孔的异形曲面连接件是十分常见的传力承载零件，它的核心作用是在两个存在空间错位的安装点位之间传递拉力、摆动力矩，同时抵消安装面不共面带来的装配应力，避免刚性直连件在交变载荷下出现应力断裂。从结构上看，零件整体采用变厚度的弧形曲面过渡，没有生硬的直角转折，所有轮廓边缘都做了圆弧顺滑处理，这种设计并非单纯为了外观规整，而是从应力分布角度出发，让载荷传递过程中力流可以沿着曲面平滑扩散，不会在转角位置形成应力集中点，尤其适合承受周期性摆动载荷的工况，比如小型手动工具的摆臂连接、自动化送料机构的连杆衔接、通讯设备内部的安装支架加固场景，都能看到这类结构的应用。

　　设计这类零件的时候，首先要确定三个安装孔的相对位置精度，两端的小孔是铰接定位孔，中间的大孔是主承载连接孔，三个孔的中心距公差需要控制在IT7级以内，否则装配后会出现连杆卡滞、铰接副偏磨的问题。零件的曲面弧度不是随意绘制的自由曲面，而是根据两端安装面的空间夹角推导得出的，当两个待连接部件的安装面存在15-30度的空间夹角时，这种弧形弯板结构可以直接贴合两个安装面，不需要额外加装调整垫片，既减少了装配工序，也避免了垫片长期受压变形带来的连接松动。零件的厚度方向采用等壁厚设计，适合采用钣金冲压或者精铸工艺成型，如果是冲压工艺生产，曲面的折弯半径需要大于板材厚度的1.5倍，防止折弯过程中出现外侧材料拉裂、内侧材料起皱的缺陷；如果是采用机加工方式制作小批量样件，曲面部分需要采用三轴联动铣削成型，加工时要注意三个孔的轴线与各自安装面的垂直度，否则螺栓锁紧后会产生附加的弯曲应力，降低零件的疲劳寿命。

　　从安装边界来看，零件的外轮廓宽度比两端小孔的直径大出2倍以上，这个宽度设计是为了保证铰接位置的支撑强度，避免孔壁在承受径向载荷时出现胀裂。中间大孔的周边做了局部加厚的凸台结构，这个凸台一方面可以增加孔的接触长度，提高连接螺栓的抗剪切能力，另一方面可以让零件与被连接件之间留出一定的间隙，避免曲面部分与相邻部件发生运动干涉。零件的整体长度控制在常规小型连接件的尺寸区间内，安装时两端小孔分别穿入铰接销轴，中间大孔穿入锁紧螺栓，装配后零件可以沿着两端销轴的轴线做小角度摆动，曲面的轮廓在摆动全程都不会超出两端安装座的边界范围，不会和周边的线束、其他结构件产生刮碰。

　　在实际选型应用中，这类零件不能随意替代平直连接片，因为平直连接片在连接非共面安装点时，需要强行弯折才能装配，会在零件内部产生很大的装配内应力，长期受载后很容易在弯折位置出现断裂，而这种预成型的曲面连接件，在自由状态下就已经匹配了安装面的空间角度，装配时几乎不会产生附加内应力，疲劳寿命比现场弯折的平直片高出3倍以上。设计建模过程中，三个孔的孔口都做了0.2mm的倒角处理，既可以去除加工毛刺，也能在穿入销轴和螺栓时起到导向作用，提高装配效率。零件的曲面过渡区域的曲率是连续变化的，没有曲率突变的位置，这一点对于承受交变载荷的零件尤为重要，曲率突变位置往往是疲劳裂纹最先萌生的位置，连续顺滑的曲面可以让零件在百万次摆动循环后依然不会出现裂纹扩展的问题。

　　在通讯设备的内部安装结构中，这类零件还可以起到抗震缓冲的连接作用，因为曲面结构本身具备一定的弹性变形能力，当设备受到冲击振动时，零件可以通过微小的弹性变形吸收部分冲击能量，保护内部的精密电子元件不会被刚性冲击力损坏。和等直径的直连杆相比，这种异形弯板的连接结构占用的安装空间更小，不需要在两个安装点之间留出直线连杆的布置空间，可以在紧凑的设备内部空间里完成力的传递和部件的连接，非常适合现在小型化、集成化的设备设计趋势。建模时需要注意曲面和平面的衔接位置要做到G1连续，不能出现接痕，否则在数控加工时会出现刀路转折的痕迹，既影响零件的外观，也会在接痕位置产生微小的应力集中点。三个安装孔的位置度公差需要相对于零件的设计基准统一标注，基准一般选在中间大孔的轴线和零件的对称中心面上，这样加工和检测的时候都有统一的基准，避免基准不重合带来的尺寸误差。
