翻盖式电气箱总成结构设计方案

　　在工业现场低压配电末端、小型设备内置电控单元、户外临时作业配电节点这类场景里，电气箱的结构合理性直接决定了内部元器件的防护寿命、日常运维的操作效率，甚至现场用电的安全等级。这款翻盖式电气箱的结构设计，完全围绕这类场景的实际使用痛点展开，没有冗余的装饰性结构，每一处几何特征都对应明确的工程需求。

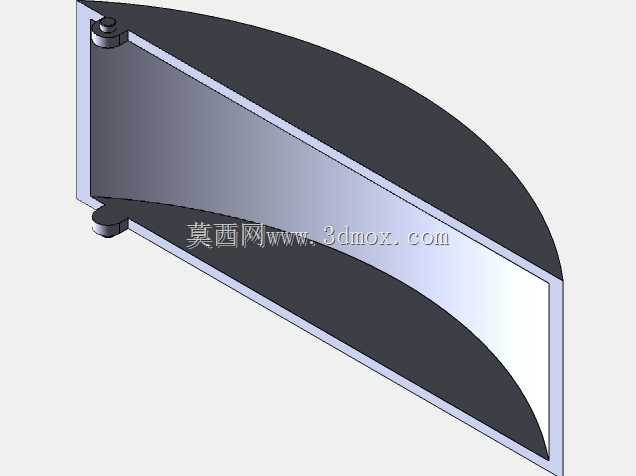

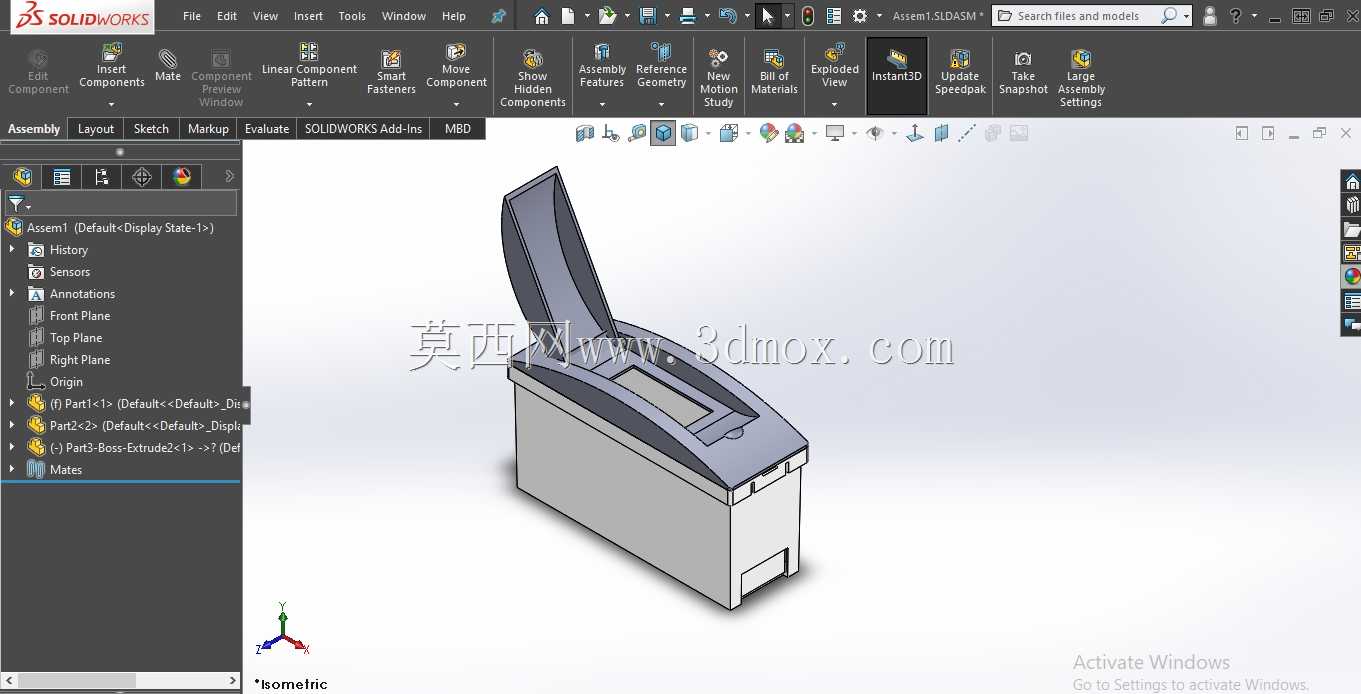

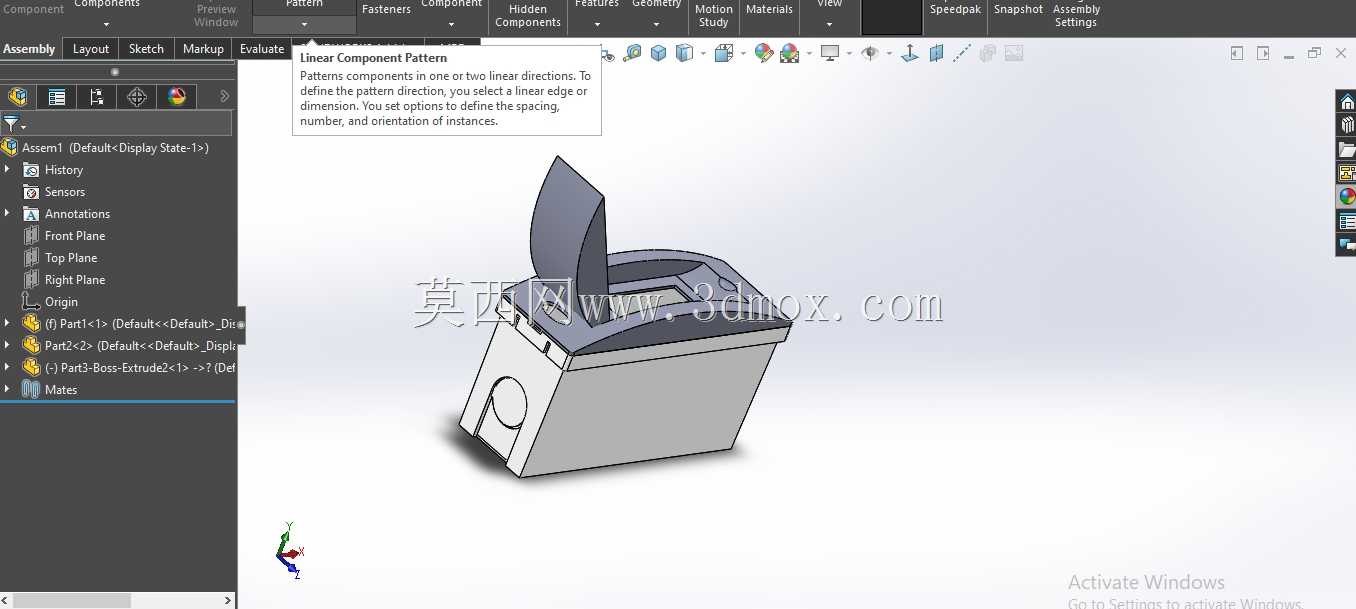

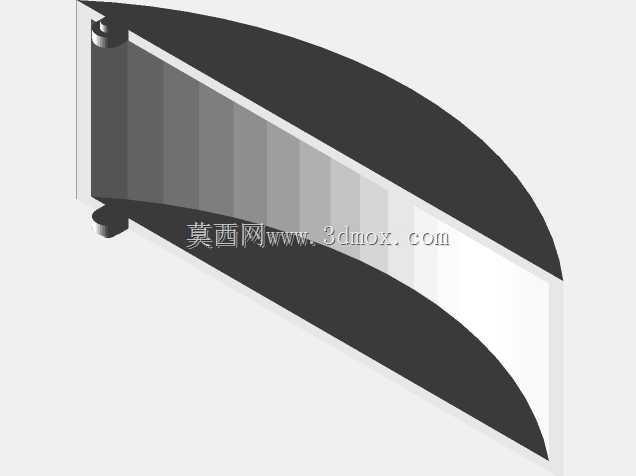

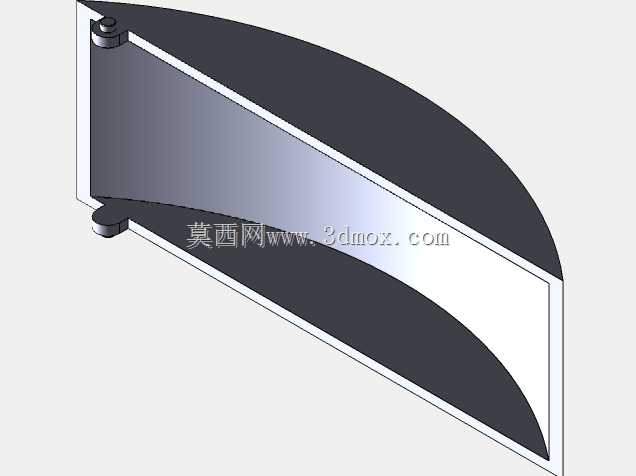

　　从实际使用逻辑来看，这类小型电气箱通常需要容纳小型断路器、接线端子排、信号转接模块这类低压配电元件，日常运维时不需要完全拆卸箱盖，仅通过翻盖结构就能快速完成接线调试、故障排查、空开复位这类高频操作，相比传统螺丝固定的全封闭箱盖，能大幅减少运维时的零件遗失风险，也能缩短故障处置的时间。设计时首先确定了上翻盖的铰接位置，将铰接轴设置在箱体后侧顶部，翻盖开启角度预留到110度，这个角度既可以保证翻盖开启后不会因为自重自行回落砸伤操作人员，也不会因为开启角度过大占用箱体后方过多的安装空间，适配靠墙安装、设备内嵌安装这类后方空间局促的场景。

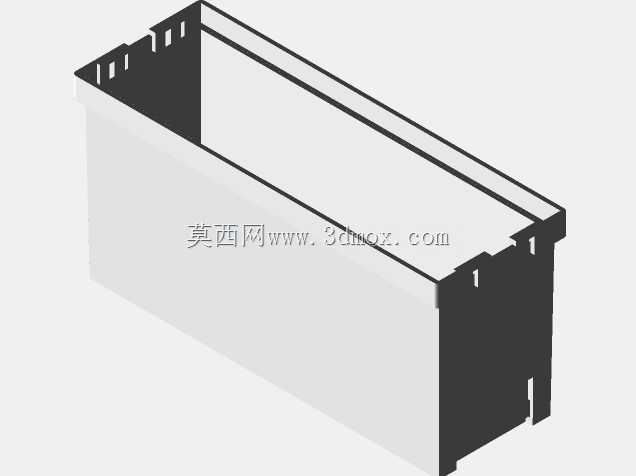

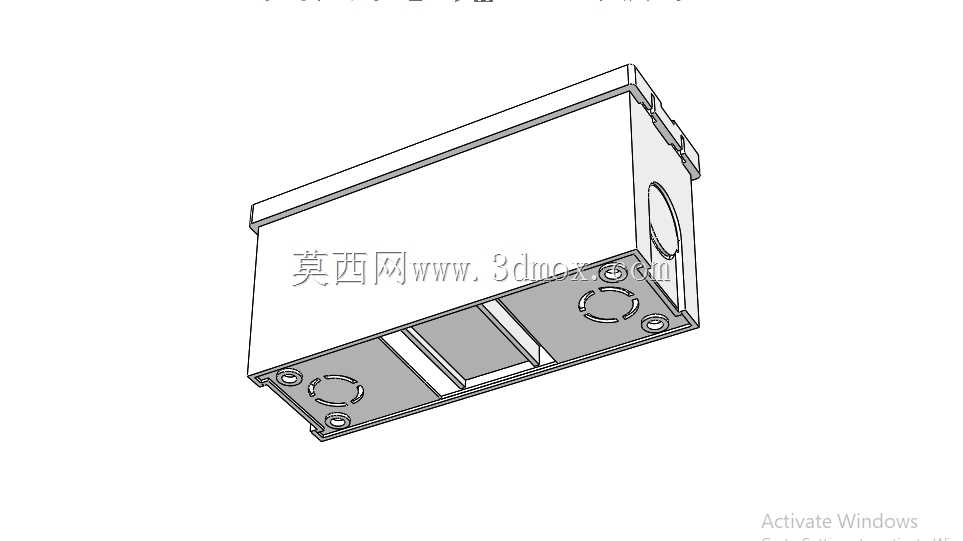

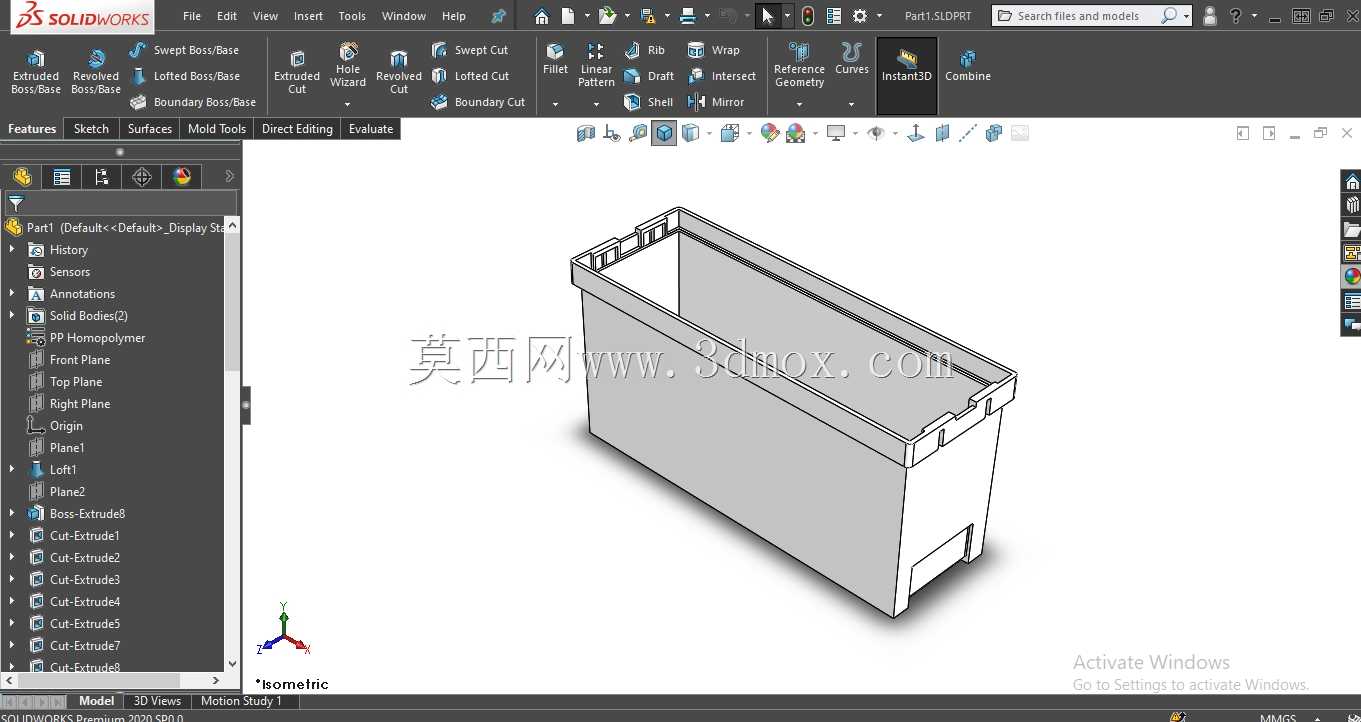

　　箱体主体采用直壁式矩形腔体结构，侧壁预留了均匀的壁厚，既可以满足注塑成型或者钣金折弯的工艺要求，也能在侧壁上按需开设线缆进出的敲落孔，不同安装场景下可以根据线缆走向选择对应位置开孔，不用额外切割箱体破坏防护性能。箱体底部设置了内凹的安装脚，安装脚的孔位按照通用小型电气箱的安装孔距设计，既可以直接用膨胀螺丝固定在墙面，也可以通过卡扣适配标准DIN导轨安装，兼容两种主流的安装方式，不需要额外制作转换支架。

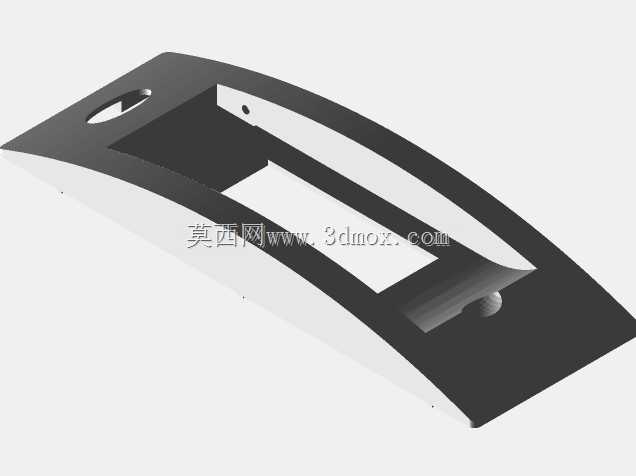

　　翻盖与箱体的配合面做了一圈止口结构，止口的重叠宽度按照IP54的防护等级要求设计，配合嵌入式的密封胶条，可以有效阻挡日常环境中的灰尘、飞溅的水滴进入箱体内部，适配车间、户外临时工位这类存在粉尘、少量淋水的使用场景。翻盖正面预留了嵌入式的标识牌安装位，可以直接粘贴回路标识、安全警示标识，不需要额外在箱体上打孔固定。翻盖的锁合结构设置在前侧中部，采用快拆式的卡扣锁，不需要专用工具就能手动开启，同时卡扣的结构做了防松设计，在设备振动、长期开关的情况下不会自行松脱，避免箱盖意外开启导致内部元器件裸露带来的安全隐患。

　　内部腔体的尺寸设计充分考虑了常用低压元件的安装空间，腔体高度预留了足够的接线余量，元件安装板采用可拆卸式设计，安装板上预留了通用的元件安装孔位，可以直接固定小型空开、端子排、继电器这类标准元件，不需要现场重新打孔。腔体内部的边角做了圆角过渡，避免钣金加工或者注塑成型时的应力集中，也能防止安装接线时锋利的边角划伤操作人员的手部、割破线缆绝缘层。

　　从安装边界来看，这款电气箱的整体外轮廓尺寸控制得非常紧凑，在满足内部元件安装空间的前提下，尽可能缩小了外部体积，不管是内嵌在小型自动化设备的机架内部，还是明装在墙面、设备支架上，都不会占用过多的安装空间。箱体后侧的平面度做了严格的公差控制，安装时可以完全贴合安装面，不会出现因为箱体变形导致的安装缝隙，进一步提升防护性能。翻盖开启时的前侧操作空间预留充足，操作人员戴绝缘手套也能顺利完成内部元件的操作、接线作业，不会因为空间局促导致操作不便。

　　在结构强度设计上，箱体的侧壁、翻盖的受力位置都做了加强筋结构，加强筋的厚度按照主壁厚的0.6倍设计，既不会在成型时出现缩痕，也能有效提升箱体的整体刚性，在承受日常的轻微碰撞、挤压时不会出现变形，保证密封面的配合精度，长期使用也不会因为箱体变形导致防护等级下降。线缆进出的位置预留了格兰头安装的螺纹位，可以直接配套标准的电缆防水接头，保证线缆进出位置的防护性能，不会出现防护漏洞。
