户外三相KWH计量防护外壳结构设计

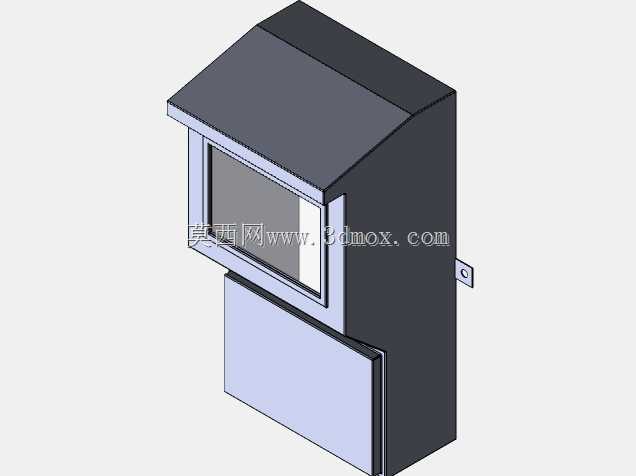

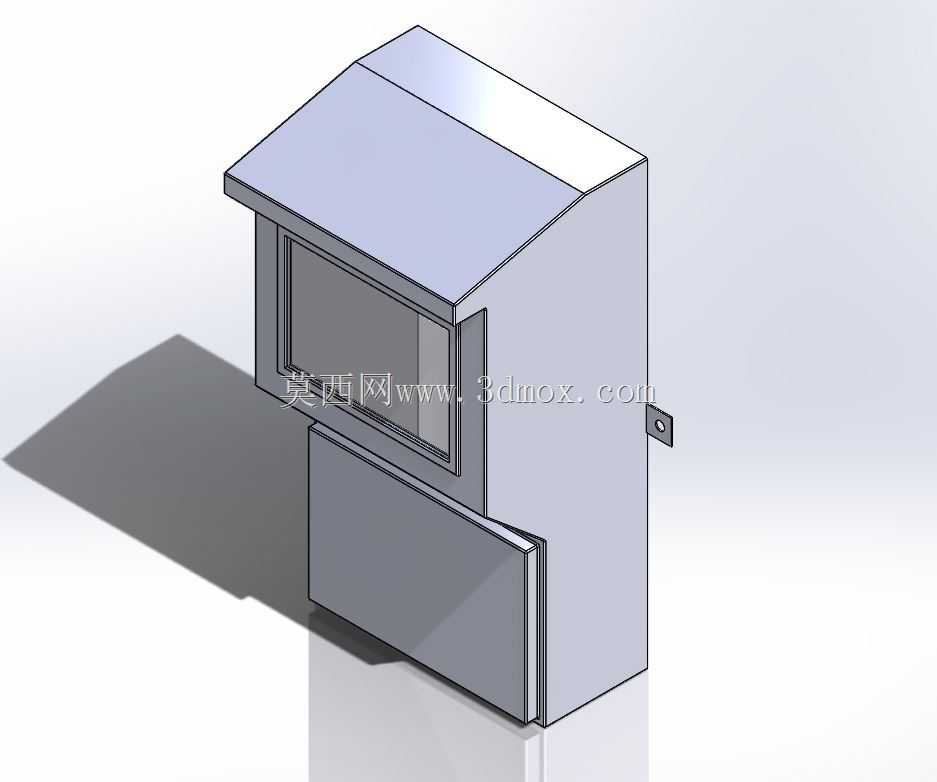

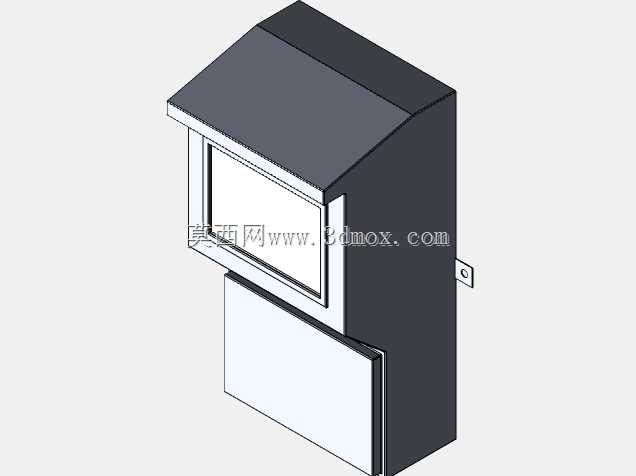

　　这款三相KWH计量防护外壳，主要面向户外低压配电场景下的电能计量装置防护需求，在城乡配网改造、工商业用户分户计量、户外临时用电点位布设等场景中应用广泛，核心作用是为内置的三相电能计量模块、接线端子、辅助采集元件提供可靠的物理防护，隔绝户外环境中的雨水、扬尘、外力触碰干扰，同时满足电力运维人员日常抄表、检修的操作便利性要求。从结构设计逻辑来看，壳体采用带斜顶的整体式钣金折弯成型思路，顶部倾斜坡面的设计并非单纯的造型考量，核心是适配户外露天安装的排水需求，降雨时落至顶面的雨水会顺着坡面自然滑落，不会在壳体顶部形成积水区域，避免长期积水导致的接缝渗漏、壳体锈蚀问题，斜顶的悬挑尺寸经过边界校核，

　　能够完全覆盖正面的观察窗与下置检修门的上沿接缝，杜绝雨水顺着缝隙渗入壳体内部的风险。壳体正面上半部分设置内嵌式透明观察窗，窗体与壳体的连接采用压边密封结构，无需打开壳体即可直接观察内置电表的读数、运行指示灯状态，减少日常运维时的开箱操作步骤，观察窗的内嵌深度做了限位设计，外表面与壳体正面预留足够的沉台差，避免户外落尘、落叶在窗体表面堆积遮挡视线。观察窗下方设置独立的下开式检修门，门体与壳体主体采用侧边铰接结构，门体闭合后与壳体下仓的贴合面设置整圈密封胶条槽，可嵌入发泡橡胶密封条实现IP54级以上的防尘防水能力，检修门的开合角度经过限位校核，完全开启后不会遮挡仓内的接线端子排、电表安装导轨，方便运维人员完成接线、换表、故障排查等操作，

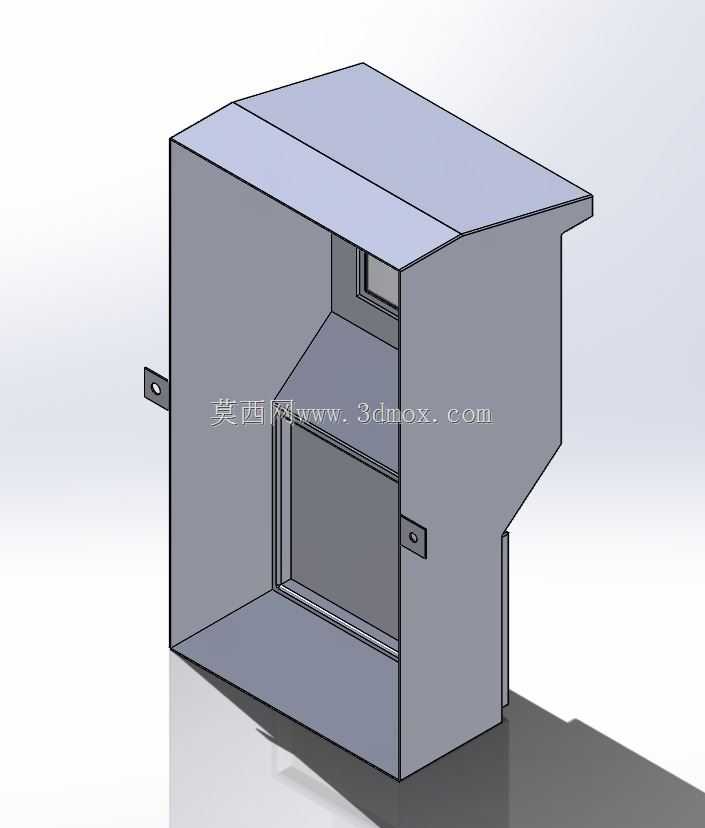

　　门体侧边预留铅封孔位，满足电力计量装置的防窃电封闭管理要求。壳体右侧设置一体化的安装挂耳，挂耳上预制长圆形安装孔，可适配墙面立杆、壁挂支架等不同安装载体的固定需求，长圆孔的尺寸设计预留了安装位置调整余量，降低现场安装时的孔位对位难度。从尺寸边界来看，壳体整体高度710mm、宽度370mm、深度260mm，内部空间做了分层规划，上仓对应观察窗区域预留足够的电表安装空间，可兼容主流规格的三相四线电子式电能表、采集终端的安装尺寸，下仓深度满足接线端子排、走线槽、进线防水接头的布设需求，壳体背部为平整安装面，安装后与固定面的贴合间隙控制在合理范围，避免大风环境下壳体出现晃动异响。壳体的板材选型优先考虑户外耐候性能，

　　常规配置采用冷轧钢板表面静电喷塑处理，也可根据沿海高腐蚀场景需求更换为304不锈钢板材，所有折弯棱边均做倒钝处理，避免加工、安装、运维过程中出现割手风险，壳体的进出线孔预设在底部，采用下进下出的走线方式，配合防水格兰头实现线缆引入部位的密封，避免雨水顺着线缆流进壳体内部。在结构强度校核层面，壳体的侧板、顶板、背板的折弯边均设置加强压筋，提升整体抗变形能力，可承受户外常规的风压、积雪荷载，不会出现大面积凹陷变形问题，门体与壳体的锁合部位采用加厚锁片，提升防撬性能，适配户外无人值守点位的使用需求。
