Solidworks绘制心形二维参数化草绘图形

项目分类:通讯工具类 发布时间:2022-07-14 ID:677672
  • Solidworks绘制心形二维参数化草绘图形
  • Solidworks绘制心形二维参数化草绘图形

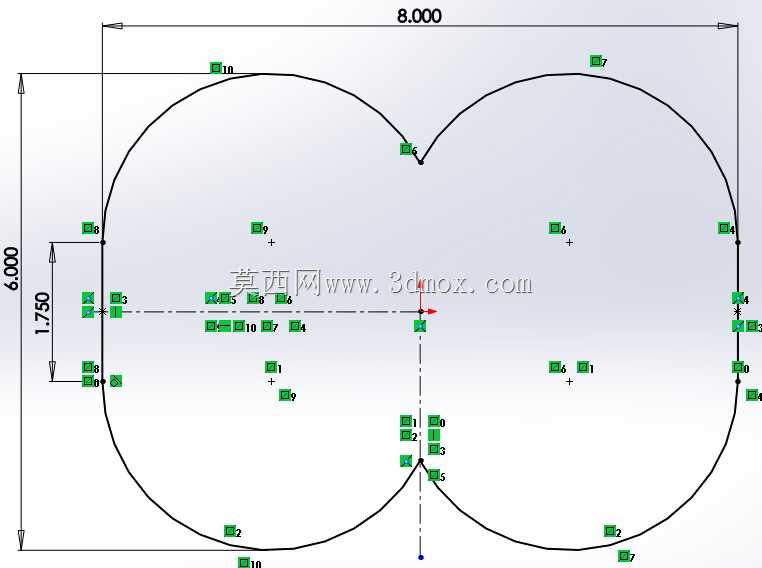

  本次呈现的二维草绘图形,是采用对称约束搭建的闭合轮廓结构,整体横向总跨度为8个标准长度单位,纵向轮廓通过上下两段不同曲率的圆弧衔接成型,顶部设置内凹的圆弧过渡形成心形的标志性尖点结构,底部则通过两段对称的外凸圆弧收束至中心对称轴位置,整个轮廓全程保持G1连续,无尖锐折角除顶部定位尖点外,所有衔接位置均设置相切约束,避免后续拉伸、扫描等特征生成时出现破面问题。

  从实际工程应用场景来看,这类对称闭合草绘并非仅用于装饰类造型,在通讯终端产品的结构设计环节,这类轮廓可直接用于产品装饰件的截面生成,比如手机后盖的logo铭牌基座、蓝牙耳机充电仓的外观分型面基准、随身通讯设备的挂饰连接座截面,都可以通过这类参数化草绘直接拉伸为实体特征,省去重复绘制轮廓的步骤。在实际建模过程中,草绘的约束逻辑直接决定了后续特征修改的效率,本次草绘以竖直中心线作为全局对称基准,所有横向尺寸均以该中心线为对称参照标注,纵向尺寸则以底部中心交点为原点进行定位,每个圆弧段的端点都设置了重合约束,相邻圆弧之间添加相切关系,同时对左右对称位置的圆弧半径设置相等约束,仅需修改顶部总宽度8.000这一核心尺寸,整个轮廓即可按比例同步缩放,不会出现约束冲突或轮廓变形的问题。

  在设备实际用途层面,这类标准化的参数化草绘可作为结构设计的通用特征库存取,在进行通讯类产品的外观结构设计时,无需从零开始绘制心形轮廓,直接调用该草绘即可快速生成对应特征,同时草绘内所有尺寸均为全约束状态,不存在欠约束的浮动线段,导入装配体时不会出现位置偏移,可直接与其他零部件进行配合定位。从安装边界来看,该草绘的横向最大尺寸为8个长度单位,纵向最大高度可通过调整上下圆弧的半径参数灵活适配,当用于小型通讯配件的装饰结构时,可将尺寸缩放至适配设备外壳的预留安装位,比如智能穿戴设备的表盘装饰圈、便携通讯终端的按键标识轮廓,都可以基于该草绘调整尺寸后直接使用,草绘的所有线段均为连续闭合状态,生成实体后不存在薄壁缺口,可直接用于后续的抽壳、倒角等工艺特征添加,适配注塑加工的拔模要求。

  从设计思路层面,该草绘没有采用样条曲线拟合轮廓,全部采用标准圆弧段拼接,一方面是因为圆弧段的尺寸参数更容易精准控制,修改单个圆弧半径即可调整局部轮廓的饱满度,另一方面标准圆弧生成的实体特征在后续工程图导出时,轮廓线的标注更简便,无需额外添加样条曲线的曲率公差说明,更适配机加工或注塑模具的加工要求。在实际建模调试过程中,顶部内凹尖点的位置是整个草绘的约束核心,该点位于竖直中心线上,同时与左右两段上圆弧的端点重合,通过标注该点到顶部横向基准线的距离,即可控制心形顶部内凹的深度,调整该尺寸时左右两段圆弧会同步绕端点转动,始终保持对称状态,不会出现轮廓错位。底部的两段下圆弧则分别衔接左右侧的竖直轮廓段与中心最低点,侧段轮廓与上下圆弧的衔接位置同样设置相切约束,保证整个侧边轮廓顺滑过渡,避免生成实体后出现应力集中的棱角,当该轮廓用于承受一定外力的结构件比如挂绳孔基座时,顺滑的轮廓过渡可有效降低应力集中系数,提升结构的抗疲劳强度。

  在实际生产适配环节,这类全约束的闭合草绘可直接导入CAM软件生成加工路径,由于所有轮廓均为圆弧与直线段,加工时刀具路径的计算更高效,不会出现样条曲线拟合带来的路径波动,加工出的轮廓精度更高,表面质量更稳定。针对通讯类产品小型化、精密化的设计趋势,这类参数化草绘的可调整性完全适配快速迭代的设计需求,仅需修改几个核心尺寸参数,即可生成不同比例、不同饱满度的轮廓,适配不同尺寸规格的产品设计需求,无需重复进行约束添加与轮廓调整,大幅提升结构设计的效率。
