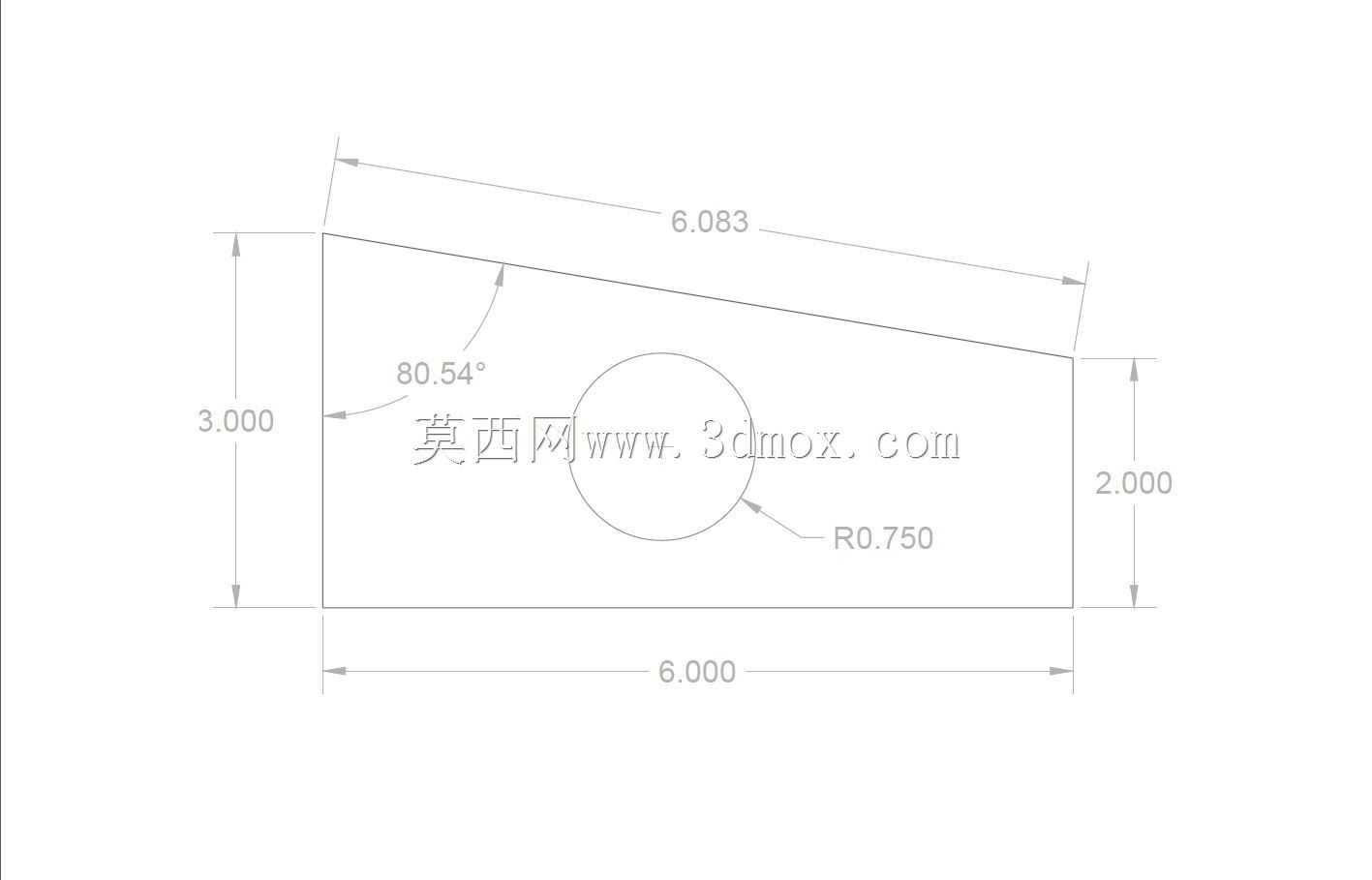

带圆形特征的斜切四边形二维工程草图

　　在通讯终端结构件的前期方案设计阶段，这类带内嵌圆形特征的斜切四边形二维草图，是结构工程师开展三维建模前最核心的轮廓定位依据，它直接决定了后续塑胶壳体、内部安装支架的外形边界与特征位置，是从概念方案落地到可生产结构的关键中间环节。很多刚入行的工程师容易忽略二维草图的约束完整性，实际在通讯类小型零部件设计里，草图的全约束状态直接关联后续特征生成的稳定性，一旦出现过约束或者欠约束，后续拉伸、切除、阵列特征时很容易出现建模报错，甚至在工程图导出时出现尺寸偏差，直接影响开模后的零件精度。

　　从实际应用场景来看，这类轮廓常用来做通讯设备内部的小型密封垫片、绝缘隔片或者PCB板的局部安装定位片，斜切的边角设计一方面是为了适配设备内部的紧凑安装空间，避开周边的接插件、紧固螺丝的安装位，避免装配时出现干涉；另一方面斜切角也能作为装配定位的防呆特征，工人在流水线装配时不需要反复比对方向，顺着斜切角的导向就能快速将零件装入对应卡槽，大幅提升装配效率。内嵌的R0.75圆形特征，通常是预留的穿线孔或者定位销孔，穿线孔用来走设备内部的射频信号线、电源连接线，避免线材被壳体边缘割破造成短路；如果是定位销孔，则是和壳体上的定位销配合，将薄片类零件的位置精度控制在0.05mm以内，避免设备受振动后零件移位影响内部电路稳定性。

　　设计这类草图时，首先要确定的是水平方向的基准边，也就是长度6.000的底边，这条边要和设备内部的安装基准面完全平行，作为整个草图的尺寸标注基准，所有的垂直尺寸都从这条边出发进行标注，才能保证后续零件安装时的位置度符合要求。左侧垂直边高度3.000，和底边保持垂直约束，作为垂直方向的第二个基准，右侧边高度2.000，和底边同样保持垂直，顶部的斜边连接左右两侧边的顶端，形成80.54°的夹角，这个角度不是随意设定的，是经过周边结构间隙校核后得出的——角度过大则会侵占上方天线模组的安装空间，影响通讯信号的收发性能；角度过小则会减小零件本身的有效支撑面积，降低零件的结构强度，受挤压后容易出现变形断裂。斜边的总长度6.083是衍生尺寸，不需要额外手动标注，只要三个边的长度和夹角约束到位，这个尺寸会自动生成，避免出现过约束的问题。

　　圆形特征的定位是这类草图设计的核心要点，圆心位置要同时满足和底边、左侧边的距离要求，保证孔位和周边结构的安全间隙——如果是穿线孔，孔边缘到零件外轮廓的最小距离要大于0.8mm，避免注塑成型时出现缺胶、孔位偏心的问题；如果是定位销孔，圆心的位置公差要控制在±0.02mm以内，保证和定位销的配合间隙符合装配要求。R0.75的半径尺寸是根据实际穿过的线材直径或者定位销直径确定的，通常穿线孔的直径要比线材外径大0.3-0.5mm，方便线材穿过同时不会出现过大的旷量；定位销孔的直径则要根据销钉的配合公差来设定，间隙配合时留0.01-0.02mm的间隙，过渡配合时则严格按照公差带进行尺寸设定。

　　在实际建模过程中，绘制完这类草图后首先要做约束检查，确认所有的线段都被完全约束，没有可以拖动的自由端点，所有的尺寸标注都和设计要求的安装边界匹配，不会和周边的电池、接插件、天线支架等零部件出现干涉。很多工程师在绘制草图时习惯随意添加多余的尺寸，反而会造成特征生成失败，正确的做法是先添加几何约束，比如垂直、平行、同心、重合这些约束，再添加关键的驱动尺寸，让衍生尺寸自动计算，这样的草图稳定性最好，后续修改尺寸时也不会出现草图错乱的问题。比如要调整零件的整体高度时，只需要修改左右两侧边的高度尺寸，顶部斜边的角度和长度会自动更新，圆形特征只要添加了和基准边的定位约束，位置也会保持在设计要求的位置，不需要逐个调整尺寸，大幅提升设计迭代的效率。

　　这类薄片类零件虽然结构简单，但是在通讯设备内部的作用不可替代，绝缘隔片可以避免PCB板上的裸露焊点和金属壳体接触造成短路，密封垫片可以提升设备局部的防尘防水性能，定位片可以固定内部线材的走向，避免线材晃动被运动部件磨损。而二维草图作为这类零件设计的基础，每一个尺寸、每一个约束都直接影响最终零件的使用性能，需要工程师结合实际的安装空间、装配要求、成型工艺反复校核，不能只看几何形状是否美观，要完全贴合实际的工程应用需求。
