通讯设备用异形结构二维草绘设计

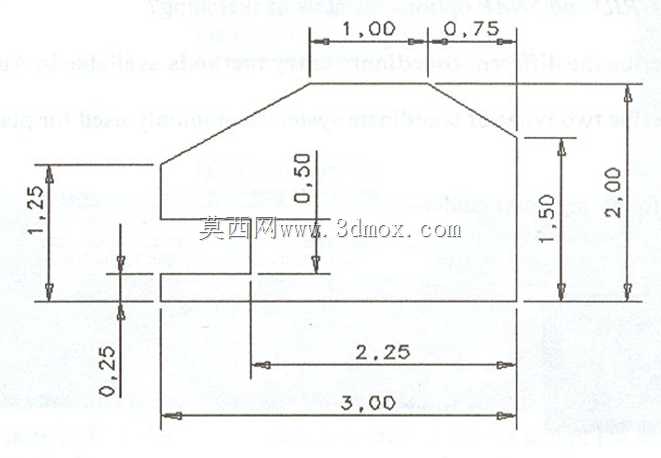

　　在通讯终端小型结构件的前期方案验证阶段，这类带精准尺寸标注的二维草绘是三维建模落地前的核心依据，直接决定后续实体特征的生成逻辑与装配匹配精度。从标注尺寸来看，该结构整体横向最大轮廓为3.00单位长度，底部平直段长度2.25单位，顶部两段水平边分别为1.00、0.75单位，纵向总高度2.00单位，内部台阶高度分别为1.50、0.50、0.25单位，所有尺寸均以底部基准边为定位参照，能直接为草绘约束提供完整的尺寸链支撑，避免建模过程中出现过约束或欠约束的问题。这类结构通常应用在手持通讯设备的内部支撑卡位、接口防护挡片这类小尺寸结构件上，实际生产中多采用冲压或精密注塑工艺成型，草绘阶段的尺寸公差预留会直接影响后续模具开模的精度，

　　比如顶部斜切边的过渡角度，需要结合相邻壳体的装配间隙做匹配，草绘里的轮廓拐点位置就是后续三维建模中倒角、拔模特征的起始基准。做这类草绘转三维的工作时，首先要锁定底部的水平基准与左侧的垂直基准，先绘制外轮廓的封闭线段，再添加内部的台阶轮廓，每一段线段的尺寸标注都要对应装配关系里的配合面：比如0.25单位高度的凸台，是用来卡接设备内部PCB板的定位槽，0.50单位的内凹台阶是为了避让板端的贴片元件，避免装配时出现干涉。顶部的两段水平边加斜向过渡的结构，是为了适配设备外壳的曲面弧度，让内部支撑件和外壳内壁完全贴合，不会出现装配后松动异响的问题。在实际建模过程中，这类草绘不需要额外做尺寸换算，所有标注的尺寸都是成型后的最终尺寸，

　　只需要按照草绘的轮廓先绘制封闭的草图截面，再根据零件的厚度要求做拉伸特征，之后再添加对应的圆角、拔模等工艺特征即可。需要注意的是，草绘里的尺寸链是闭合的，横向从左到右的尺寸累加和总长度3.00单位完全匹配，纵向从下到上的尺寸累加和总高度2.00单位完全匹配，不会出现尺寸冲突，这也是合格工程草绘的基本要求，能大幅减少后续建模时的尺寸调整工作量。这类小尺寸结构件在通讯设备里虽然不承担核心电路功能，但直接影响整机的装配精度与结构强度，草绘阶段的轮廓合理性会直接决定后续零件的成型良率，比如斜向边的倾斜角度如果和草绘标注有偏差，就会导致装配时和外壳出现缝隙，或者顶到内部的柔性线路板，造成线路破损的隐患。从结构设计的角度看，

　　这个草绘的轮廓没有多余的线段，所有拐点都是功能结构的分界点，没有冗余的造型设计，完全是基于功能需求做的结构轮廓，非常适合作为参数化建模的基础草图，后续如果需要调整尺寸适配不同型号的设备，只需要修改对应的标注参数，就能快速生成新的截面轮廓，不需要重新绘制整个草图。
