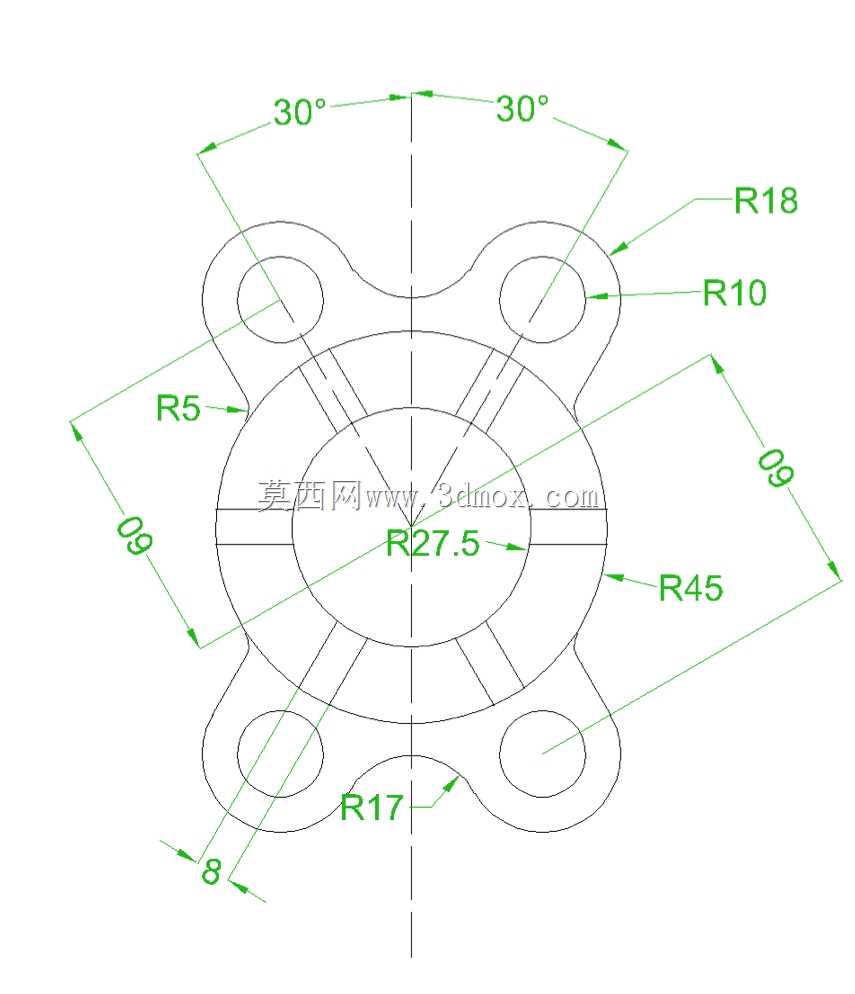

四耳对称圆弧连接法兰盘二维工程草图

　　该零件属于典型的法兰类连接构件，核心应用场景集中在低压流体管路对接、小型传动机构端盖固定、轻型设备机架间的连接定位环节，在小型气动回路、民用给排水支路、桌面级自动化设备的模组对接位置都能见到同结构零件的实际应用。这类带安装耳的法兰结构相比整圆法兰，能在保证连接强度的前提下减少材料占用，同时四个均布的安装耳可以提供更灵活的螺栓穿装空间，哪怕周边存在管线干涉，也能通过调整安装角度避开障碍，适配性比常规整圆法兰更高。从结构功能来看，零件中心R27.5的内孔是核心的过流或者轴件穿装通道，孔周边的环形平面是密封贴合面，安装时需要在这个面加装密封垫或者O型圈，保证对接位置的密封性；四个向外延伸的安装耳上的通孔是螺栓穿装位，耳片外侧R18、

　　内侧R10的圆弧过渡，是为了消除直角位置的应力集中，避免设备运行过程中受振动、拉力影响出现耳片根部断裂的问题。设计时首先确定中心基准，所有尺寸都以中心十字线为基准展开，四个安装耳采用30°对称布局，上下两个耳片沿竖直中心线对称分布，左右两个耳片沿水平中心线对称分布，这种对称结构能保证螺栓锁紧时受力均匀，不会出现单侧受力过大导致的密封面翘曲、连接松动问题。耳片和中心基体之间采用R45的大圆弧平滑连接，既减少了铣削加工时的走刀转折，也能让零件在受载时应力沿圆弧面均匀分散，不会在连接位置出现应力突变。下方位置的R17内凹圆弧，是为了适配安装基座上的凸台定位结构，安装时这个凹弧可以直接卡在基座凸台上，省去额外的定位销设计，既能提升装配效率，

　　也能避免法兰安装后出现周向转动。尺寸边界上，零件整体外轮廓的最大径向尺寸由R45的连接弧和R18的耳片外弧共同决定，安装时需要预留的安装空间要覆盖整个外轮廓范围，四个安装耳上的通孔中心距中心基准的尺寸为60，这个尺寸直接决定了适配的螺栓分布圆直径，选型时需要确认对接端的螺栓孔位是否和该尺寸匹配；耳片端部8mm的厚度尺寸，是螺栓穿装位置的实体厚度，这个厚度要匹配所选螺栓的螺纹啮合长度，保证螺栓锁紧后有足够的啮合牙数，不会出现滑牙、连接失效的问题。实际建模和加工时，要注意所有圆弧衔接位置的相切约束，不能出现尖点或者折线，否则加工时会出现刀具轨迹突变，留下加工刀痕，同时尖点位置在后续表面处理时也容易出现涂层堆积，影响装配贴合度。

　　中心内孔的尺寸公差需要根据实际应用场景调整，如果是用于流体管路对接，内孔公差可以适当放宽，如果是用于传动轴的穿装定位，就需要根据轴的配合等级选择对应的公差带，保证配合间隙符合传动要求。密封面的平面度也有明确要求，加工时需要保证该面的平面度误差控制在合理范围内，否则密封垫受压不均匀，容易出现泄漏问题。四个安装耳的通孔位置度需要严格控制，否则安装时会出现螺栓无法穿入的问题，加工时可以采用一次装夹完成所有孔位加工的方式，减少装夹误差带来的位置度偏差。这类零件的材质选择范围较广，如果是用于普通管路连接，可以选用普通碳钢做镀锌防锈处理，如果是用于有腐蚀介质的场景，可以选用不锈钢或者工程塑料材质，不同材质对应的厚度尺寸可以根据强度要求做适当调整，但整体的圆弧连接、对称布局的结构逻辑不需要改动，就能适配不同的使用场景。
