角撑式带槽安装支座结构设计方案

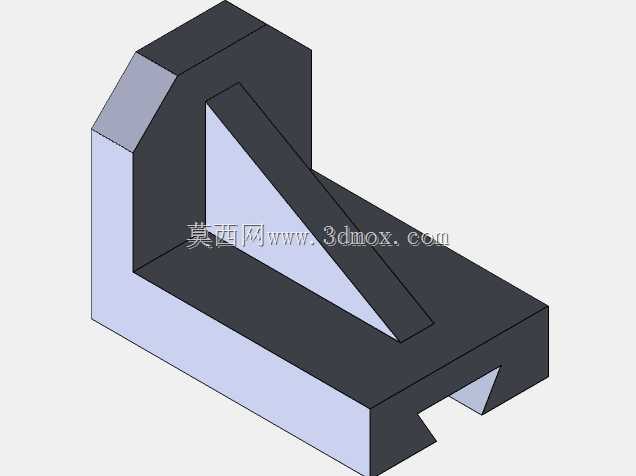

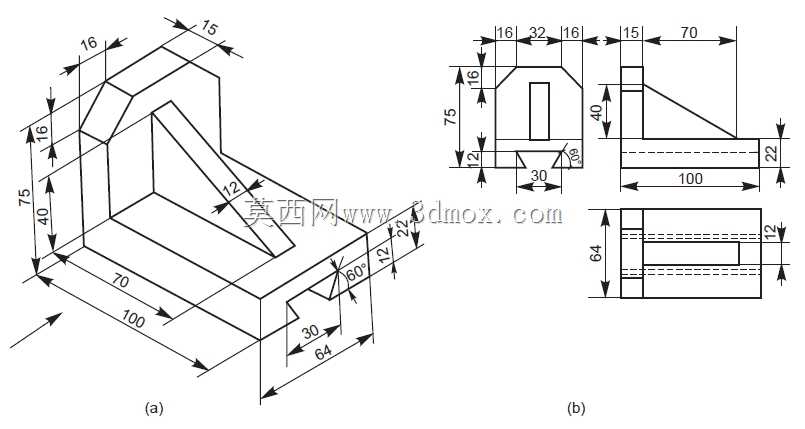

　　这款角撑式带槽安装支座，是通讯设备机架内部常用的支撑定位构件，日常多应用在通讯机柜内部的板件承托、模块安装定位场景中，用来承托重量不超过15kg的通讯功能模块，避免模块在机柜内出现晃动、移位的问题，同时可以抵消设备运输过程中产生的横向、纵向冲击载荷，保障内部元器件连接的稳定性。从结构设计逻辑来看，整体采用L型角撑主体搭配加强筋的结构形式，主体的水平安装边长度为100mm，宽度为64mm，厚度为22mm，水平边上预留的安装槽宽度为30mm，槽边做了60度倒角处理，既可以适配不同孔位的安装固定需求，也能避免安装时螺栓与棱边出现卡滞，降低装配对位的难度。垂直安装边的总高度为75mm，宽度与水平边保持一致为64mm，

　　垂直边上部开有宽度32mm的通槽，槽的上下位置分别预留16mm、12mm的实体边，既可以实现模块的侧向卡装定位，也能保证垂直边自身的结构强度，不会因为开槽导致受力时出现开裂变形。垂直边与水平边的连接处设置了三角形加强筋，筋板的斜边长度对应70mm的跨度，筋板厚度与主体壁厚保持一致，有效提升角撑位置的抗弯折能力，当水平边承受竖向载荷时，加强筋可以将载荷均匀传递到垂直安装边上，避免角接位置出现应力集中导致的断裂问题。构件的所有外露棱边都做了12mm长度的倒角处理，既可以去除加工过程中产生的毛刺锐边，避免装配时划伤操作人员，也能减少应力集中点，提升构件的疲劳寿命。在安装边界方面，这款支座的水平安装边需要贴合机柜内部的安装横梁表面，

　　通过预留的槽位使用M6螺栓进行固定，槽位的长度方向预留了7mm的调节余量，可以适配不同机柜横梁上的孔位偏差，降低现场装配的对位难度；垂直边的通槽可以配合通讯模块侧面的凸台实现快速卡装，卡装后不需要额外的侧向固定件就能限制模块的前后位移，提升装配效率。从实际使用场景来看，这类支座除了应用在通讯机柜内部，也可以用在小型自动化设备的内部板件支撑、电控柜内的元件安装承托场景中，结构紧凑不占用过多安装空间，自身重量仅为0.28kg左右，安装后不会给机架带来过多的额外载荷。设计过程中特意控制了各个壁厚的均匀性，主体壁厚统一为12mm，不管是采用机加工方式制作铝合金样件，还是采用注塑工艺批量生产塑料材质的支座，

　　都不会出现壁厚不均导致的加工变形或者注塑缩痕问题，适配多种加工工艺的生产需求。构件上的所有尺寸公差都按照IT12级精度控制，安装槽的位置公差控制在0.2mm以内，既可以满足快速装配的间隙需求，也不会因为间隙过大导致安装后出现晃动。在受力校核层面，当水平边承受15kg的均布载荷时，角接位置的最大应力远低于常用铝合金或者工程塑料的许用应力，长期使用不会出现塑性变形，加强筋的设置让整体的抗弯折能力比无筋的L型支座提升了60%以上，完全满足通讯设备、小型电控设备内部的支撑定位需求。
