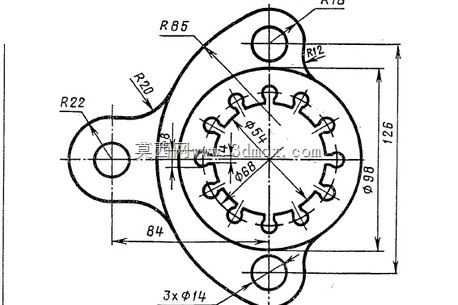

带三耳安装位内花键连接法兰盘草图

　　该零件属于传动系统中的连接类构件，日常多应用在中小功率的动力输出端转接场景，比如小型农用机具的动力分流传力部位、轻工设备的主轴端部连接工位，用来实现轴端与外接执行构件的周向固定与扭矩传递，同时通过三个外伸的安装耳完成构件在设备机架上的位置固定，避免传动过程中构件出现周向打滑或者轴向窜动的问题。从结构功能上看，零件中心区域设计的内花键齿形结构，是扭矩传递的核心部位，相比普通平键连接，这种多齿啮合的结构能承受更大的传递扭矩，同时对中性更好，适合转速不高但载荷存在一定波动的传动工况，齿形的均匀排布也能让载荷在各齿间均匀分配，减少单齿受力过载崩损的概率。中心区域的不同直径环形尺寸，分别对应花键的齿顶圆、齿根圆以及端面的定位止口，

　　其中φ68的外圆是构件与外接配合件的定位基准面，装配时该圆柱面与外接件的内孔形成间隙配合，保证两者的同轴度误差控制在允许范围内，避免传动过程中出现偏心带来的振动问题。外伸的三个安装耳是整个构件的安装固定部位，每个耳片中心都设计有贯通的安装孔，用来穿装固定螺栓，三个耳片的位置并非均匀120度排布，而是根据实际设备的安装空间做了位置调整，其中左侧耳片与下方耳片的中心水平间距为84，上方耳片的位置通过R85的外圆弧轮廓与主体平滑过渡，每个耳片与主体连接的部位都做了R20、R12等不同半径的圆角过渡，避免直角连接处出现应力集中，在设备承受冲击载荷时，减少连接部位开裂的风险。零件的外轮廓全部采用圆弧相切连接的设计，没有突兀的直角棱边，

　　一方面是为了减少零件加工过程中的应力残留，另一方面也能避免装配过程中尖锐棱边划伤操作人员或者配套的密封构件。从安装边界来看，零件的最大外轮廓尺寸控制在126的总高度范围内，三个安装耳的外伸长度通过R22、R85等圆弧半径约束，装配时不需要额外预留过大的操作空间，适合安装空间相对紧凑的设备腔体内部。设计过程中首先确定中心传动部位的基准轴线，以此为基础依次绘制花键的各齿形轮廓，保证所有齿形相对于中心轴线的位置度符合传动要求，之后根据安装点位的空间约束确定三个安装耳的中心位置，再通过相切圆弧将各耳片与中心主体顺滑连接，最后标注各部分的定型与定位尺寸，确保加工时各部位的尺寸精度能够满足装配要求。这类零件在实际使用中，

　　安装耳的螺栓孔需要与机架上的螺纹孔精准对位，因此草图绘制阶段就需要严格控制三个孔位的相对位置尺寸，避免出现装配时螺栓无法穿装的问题，同时内花键的齿形尺寸需要与配合轴的外花键参数匹配，保证齿侧间隙处于合理范围，间隙过大会导致传动时出现冲击异响，间隙过小则会出现装配卡滞、运转时齿面磨损加剧的问题。外轮廓的圆弧过渡区域在加工时需要保证相切顺滑，避免出现折线接刀痕，否则在承受交变载荷时，接刀痕位置会成为应力集中源，长期运行后容易产生疲劳裂纹，影响零件的使用寿命。
