带凸台与圆孔的L型机械定位板草图

项目分类:通用机械零部件 发布时间:2022-07-14 ID:677684
  • 带凸台与圆孔的L型机械定位板草图
  • 带凸台与圆孔的L型机械定位板草图

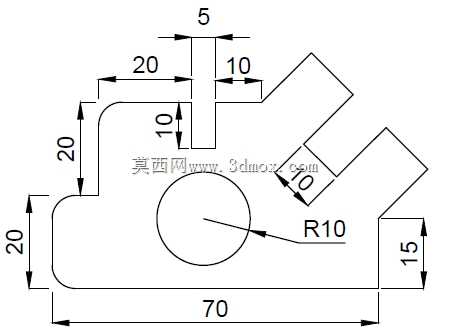

  凸台向下延伸的深度是10mm,凸台右侧距离右侧第一个斜向特征的水平距离是10mm,凸台左侧距离左侧竖直边的水平距离是20mm,这个尺寸是为了匹配通讯模块上的卡槽位置,凸台本身可以嵌入模块的定位槽里,限制模块的水平窜动。右侧的两个斜向凸块,每个的边长标注是10mm,斜向布置是为了适配相邻模块的斜边轮廓,避免安装时出现干涉,最右侧的竖直边高度是15mm,这个高度刚好和相邻安装的PCB板边缘齐平,起到侧向支撑的作用。设计这类草图的时候,首先要确定安装基准,一般会选左下角的直角边作为XY方向的定位基准,所有尺寸都从这个基准出发标注,避免累积误差。左侧的外圆角,在钣金加工的时候对应的是折弯内角,折弯半径要和板材厚度匹配,要是用1.在通讯设备内部结构的安装布局中,这类带特征的板件草图是结构件细化设计的核心基础,很多通讯机柜内部的走线固定、模块安装的定位支座,都会用到这类轮廓的钣金或机加工件。先从实际安装边界来看,整个零件的总长度控制在70mm,总高度方向分为两段20mm的竖直段,左侧的圆角过渡是为了避免安装时剐蹭线缆,同时减少钣金折弯时的应力集中问题,R10的内凹圆角刚好适配直径10mm的走线孔位?不对,图中R10的是中心的圆孔,哦不对,那个R10标注的是圆形轮廓的半径,也就是中间有一个半径10mm的圆孔?不对,看标注,箭头指向圆的轮廓,标注R10,说明这个圆是半径10mm的通孔,通常用来穿通讯线缆或者安装固定柱。顶部的凸台宽度是5mm,

  5mm厚的冷轧钢板做这个零件,R2左右的折弯半径就可以,不过图里左侧的外轮廓圆角是和20mm的竖直段配合的,哦不对,左侧竖直方向两段20mm,中间的圆角是外圆角,用来做零件的边缘过渡,防止操作人员装配时割手。中间的R10圆孔,位置是在整个板件的中心区域吗?从尺寸来看,总长度70mm,凸台在20mm的位置开始,宽度5mm,也就是凸台在X方向20到25mm的位置,圆孔的中心大概在X方向35mm左右?不对,看图形,圆孔在凸台的正下方区域,这个孔的作用一方面是减重,另一方面可以作为走线孔,让通讯设备内部的信号线从这个孔穿过,梳理走线路径,避免线缆杂乱干扰信号。顶部的凸台是向上凸起的,宽度5mm,深度10mm,这个特征如果是钣金件的话,是通过冲凸包的工艺做出来的,如果是机加工件的话就是铣削出来的凸台,凸台的作用是定位,当上面叠装另一个通讯模块的时候,模块上对应的凹槽可以卡在这个凸台上,不需要额外的定位销就能快速对齐安装孔,提升装配效率。右侧的两个斜向特征,是向外突出的卡爪结构,每个卡爪的边长10mm,斜角是45度吗?从图形来看是直角转折的斜向块,这种结构可以卡在机柜内部的安装导轨槽里,不需要螺丝就能快速卡接固定,方便后期模块的拆卸维护。整个零件的外形尺寸没有超过70mm的长度,40mm的总高度(20+20),属于小型的安装定位件,在通讯工具类产品里,比如小型交换机、信号中继器的内部结构里,这类零件用量很大,因为它同时集成了定位、走线、卡接、支撑多个功能,不需要单独设计多个零件来实现这些作用,能减少装配的零件数量,降低整体的物料成本。在建模的时候,首先要绘制这个二维草图,把所有的尺寸约束都做完全,不能有过定义或者欠定义的尺寸,比如左侧的竖直边要约束为竖直,底部的水平边约束为水平,所有的直角都要约束垂直,圆弧和直线的连接点要约束相切,尤其是左侧的过渡圆角,要和相邻的两条直线都相切,不然拉伸出来的特征会有棱角。那个R10的圆,要约束好中心的位置,从基准边出发标注好X和Y方向的定位尺寸,哦不对,图里虽然没标圆孔的定位尺寸,但实际设计的时候,圆孔的中心要和凸台的中心在同一条竖直线上吗?从图形布局来看是这样的,这样受力更均匀,当凸台承受模块的压力时,下方的圆孔不会造成应力集中的问题。

  右侧的15mm高度的竖直边,是整个零件最右侧的安装面,这个面要和机柜的安装立柱贴合,所以平面度要求比较高,在草图里就要保证这条边是直线,没有扭曲。另外两个斜向的卡爪,它们的斜边要和相邻的边约束平行或者垂直,保证卡接的时候和导轨的配合间隙均匀,不会出现卡滞或者松动的情况。这类零件虽然结构简单,但是尺寸链的计算很重要,比如凸台的位置尺寸20mm,是从左侧基准边到凸台左侧面的距离,这个尺寸的公差一般控制在±0.1mm,不然和模块的卡槽对不上,装不进去。凸台的宽度5mm,公差要取负差,比如-0.05到0mm,这样凸台能顺利嵌入卡槽,不会因为尺寸超差出现过盈装不进去的情况。右侧卡爪的10mm边长尺寸,公差可以适当放宽到±0.2mm,

  因为卡接结构有一定的弹性变形量,能弥补小的尺寸误差。中间R10的圆孔,尺寸公差取正差就可以,方便线缆穿过,不会刮伤线缆的外皮。在实际应用场景里,这类零件一般是做镀锌处理,提升防锈能力,因为通讯设备很多是安装在户外或者半户外的机柜里,环境湿度比较大,镀锌层能有效防止零件生锈,延长使用寿命。如果是用在室内的通讯设备上,也可以做喷塑处理,外观更美观,同时绝缘性能更好,避免和内部的电路板接触造成短路。设计的时候还要考虑加工工艺性,如果是钣金冲压件,所有的内角都要大于等于板材厚度,避免冲压的时候出现模具崩损的问题,凸台的高度10mm,如果是1.5mm厚的板材,冲10mm高的凸包是可行的,只要控制好冲压的拉伸比,不会出现开裂的情况。如果是用塑料注塑做这个零件,那就要考虑拔模斜度,凸台和卡爪的位置都要做1到2度的拔模斜度,方便注塑的时候脱模,同时壁厚要均匀,避免出现缩痕影响零件的尺寸精度。
