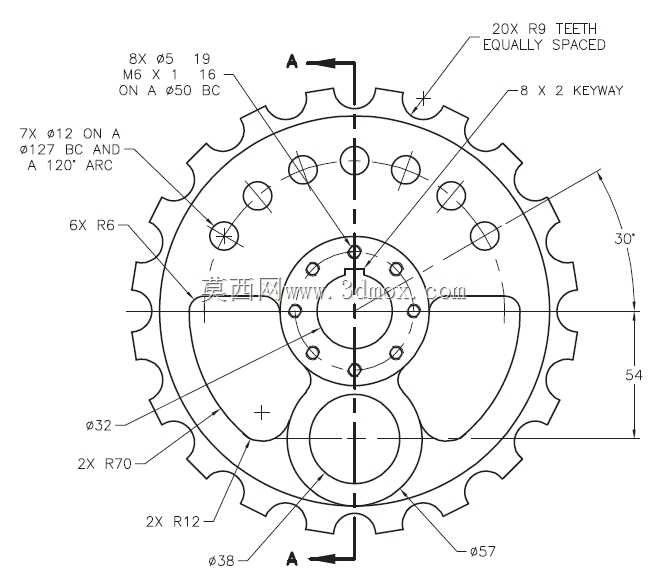

带键槽多安装孔链轮二维工程设计图

　　这类带键槽的多齿链轮结构，常见于各类链传动系统中，作为动力传递的核心啮合零件，适配短节距精密滚子链使用，在轻工输送、小型设备传动、自动化生产线的动力传输环节都有广泛应用。从结构设计来看，该零件采用20个等距分布的R9齿形轮廓，齿形圆弧过渡平滑，能在与链条啮合时减少接触应力集中，降低运行过程中的冲击与磨损，保证链传动过程的平稳性，避免跳齿、脱链等故障出现。中心区域设计有8×2规格的键槽，通过平键连接可实现与传动轴的周向固定，传递额定扭矩，键槽的位置精度直接影响传动的同轴度，设计时需保证键槽对称度与中心孔的形位公差要求，避免装配后出现偏载。零件上分布的多组安装孔各有作用，7个φ12的孔沿120°圆弧分布在指定节圆上，可用于安装配重块、

　　连接端盖或者固定附属构件，8个φ5的孔配合M6×1的螺纹孔，分布在φ50的节圆上，用于实现与相邻传动构件的端面连接，保证轴向定位的可靠性，不同孔径的孔位分布经过受力校核，避开了齿根的应力集中区域，不会削弱轮齿的结构强度。尺寸边界方面，零件最大外缘由齿顶圆限定，径向尺寸标注有φ57的基准圆、φ32的中心台阶圆，两处R70的外轮廓圆弧与两处R12的过渡圆弧，共同构成了轮体的非圆减重轮廓，在保证结构强度的前提下减少了零件整体重量，降低转动惯量，提升传动响应速度。6处R6的圆角设置在轮辐与轮毂的过渡位置，通过圆弧过渡减少应力集中，避免交变载荷下出现疲劳裂纹。设计过程中需优先保证齿形的等分精度，20个齿的等分角度误差需控制在允许范围内，

　　否则会导致啮合过程中链条张紧力波动，加剧链条与轮齿的磨损。中心孔的尺寸精度与表面粗糙度直接影响与轴的配合性质，需根据传动载荷选择合适的配合公差，键槽的宽度、深度公差需符合平键连接的标准要求，保证键连接的接触面积均匀。各安装孔的位置度需满足装配要求，孔口可根据装配需求设计倒角，去除毛刺避免装配时刮伤配合零件。轮体的厚度方向尺寸需匹配所用链条的内节宽度，保证啮合时链条能完全嵌入齿槽，不会出现轴向窜动。在实际应用场景中，这类链轮可用于小型输送线的主动轮或从动轮，也可用于设备内部的动力分路传动，相比齿轮传动，链传动的中心距适应范围更广，对安装精度的容错率更高，在多尘、有少量油污的工况下也能稳定运行。设计时还需考虑零件的加工工艺性，

　　齿形轮廓可通过数控铣削或者线切割加工成型，安装孔可通过钻削、攻丝完成，过渡圆角的设置也能减少加工过程中的刀具应力损耗，提升加工效率。轮毂部分的厚度需满足键连接的挤压强度要求，避免扭矩传递过程中出现键槽压溃的问题，轮辐部分的减重轮廓设计，在轻量化的同时也预留了足够的强度余量，能承受额定载荷下的径向力与周向扭矩，长期运行不会出现轮体变形。
