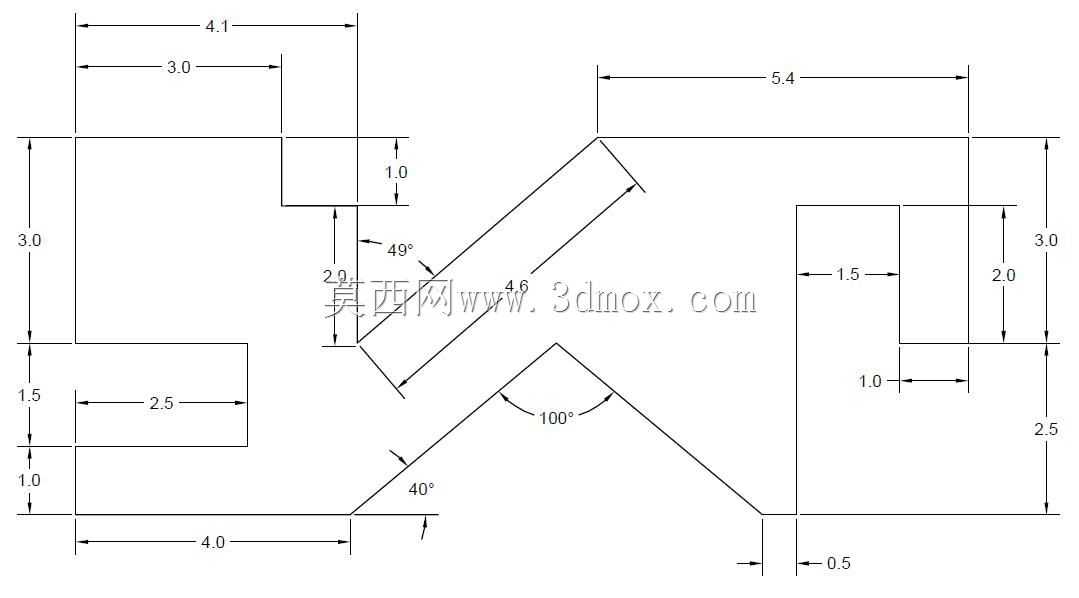

多段折线角度组合机械零件草图结构

　　在日常的机械结构设计工作中，这类带多段角度约束的平面轮廓草图，往往是异形连接片、定位支架类零件的核心设计依据，这类零件常被用在通讯设备内部的板卡固定、小型工装的定位挡边、自动化设备的非标连接件场景中，承担着不同安装面之间的过渡连接、角度定位、空间避让的核心作用，很多时候这类零件不需要复杂的曲面特征，全靠平面轮廓的尺寸精度和角度公差来保证装配后的位置度要求。

　　从草图的尺寸标注逻辑来看，设计时优先锁定了底部的安装基准边，左侧4.0长度的水平段是零件的主安装面，预留的1.0高度台阶是用来贴合安装基板的定位止口，避免装配时零件出现横向窜动，上方1.5高度的凸台是用来卡入安装位的预留卡槽，2.5长度的水平尺寸刚好对应安装位的卡槽宽度，保证装配时的间隙配合公差在合理范围内。左侧上方4.1总长度、3.0内凹尺寸的矩形凸台，是用来对接相邻零件的连接位，1.0的凸台高度刚好匹配相邻零件的凹槽深度，不需要额外加装垫片就能实现面与面的完全贴合。

　　中间的斜向连接段是整个草图的设计核心，49度的倾斜角度是为了避让设备内部的走线空间，避免零件安装后挤压通讯线缆造成绝缘层破损，4.6长度的斜段刚好跨过内部的元器件凸起位置，100度的内折角是经过空间校核后的结果，既保证了零件自身的结构强度，不会因为折角过小出现应力集中导致的断裂问题，也不会因为折角过大浪费设备内部的宝贵安装空间。下方40度的斜段直接衔接底部安装面，这个角度是为了让零件在安装时可以顺着斜向滑入安装位，降低装配时的对位难度，尤其是在狭小的设备内部空间作业时，不需要额外的工装辅助就能完成零件的预装。

　　右侧的结构段做了分层设计，0.5的内凹尺寸是为了避开安装位旁边的螺丝柱，2.5的总高度刚好和左侧安装面的高度差匹配，保证零件安装后上下两个连接面的平行度符合装配要求，中间1.5宽度的矩形槽是用来穿过固定螺丝的过孔位预留，1.0的槽深是螺丝头的沉台空间，保证螺丝锁紧后螺丝头不会突出零件表面，避免和后续安装的其他零件产生干涉。右侧上方5.4长度的水平段是零件的副安装面，用来固定小型的通讯模块或者线卡，2.0的高度差刚好匹配模块的安装高度，不需要额外增加支撑柱就能实现模块的水平固定。

　　在实际建模过程中，这类草图需要先绘制底部的水平基准线，把所有和基准边相关的垂直、水平尺寸先完全约束，再逐个添加斜段的角度约束，最后检查所有线段的闭合状态，避免出现开口轮廓导致后续拉伸特征出错。角度标注的公差一般控制在±0.5度范围内，线性尺寸的公差按照IT12级精度选取，既能满足普通工装、通讯设备内部连接件的装配要求，也不会因为精度要求过高增加不必要的加工成本。这类零件一般采用2mm厚度的冷轧钢板冲压加工，或者采用ABS塑料注塑成型，加工前只需要把这个平面草图导入加工设备，按照轮廓切割或者注塑开模即可，不需要额外的复杂工序，零件的边缘会做0.2mm的倒角处理，避免安装时划伤操作人员或者线缆表皮。

　　很多刚入行的结构设计人员在绘制这类草图时，容易先画斜线段再约束基准尺寸，往往会出现过约束或者尺寸冲突的问题，正确的设计思路应该是先锁定安装基准，再从基准出发逐段延伸轮廓，每添加一段线段就添加对应的尺寸和几何约束，确认没有冲突后再绘制下一段，最后再核对所有角度和尺寸是否和实际安装空间匹配，尤其是斜段的空间投影长度，不能只看平面尺寸，要结合零件的安装方向确认实际占用的空间大小，避免装配时和周边零件产生碰撞。这类轮廓的零件虽然结构简单，但在小型通讯设备、桌面级工装夹具、非标自动化设备的小型连接件中应用非常广泛，合理的角度和尺寸设计能够在保证结构强度的前提下，最大程度压缩零件占用的空间，提升设备内部的空间利用率。
