带双安装孔弧形弯边连接支架结构设计

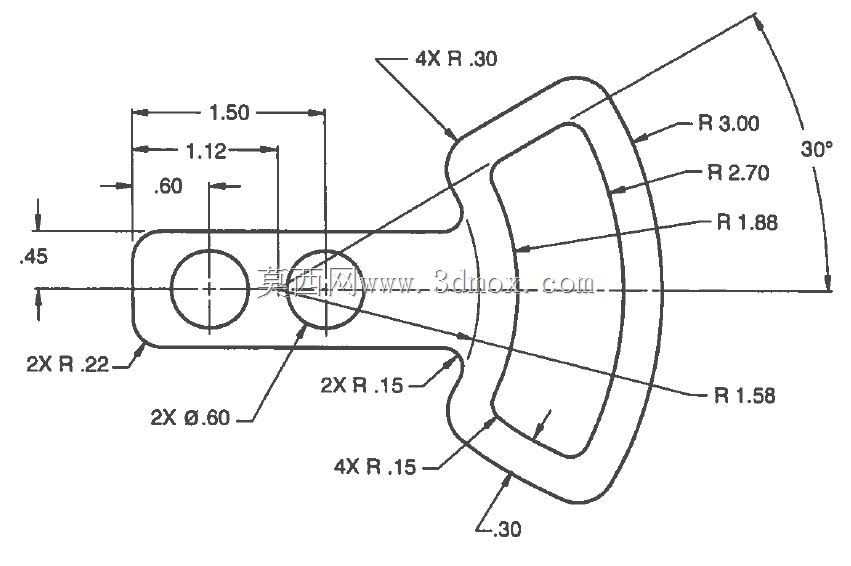

　　这款弧形弯边连接支架，在手持通讯终端的侧边功能按键装配、小型穿戴设备的卡扣连接结构、便携电子设备的内置支撑卡位场景中应用十分广泛，日常做结构适配时，经常会遇到需要在窄小安装空间内实现弧形面贴合、同时预留两个紧固点位的需求，这类构件刚好能匹配这类安装边界。从实际功能来看，它一端通过两个直径0.6的通孔完成与设备内部安装基面的锁附固定，另一端的弧形弯边结构可以直接贴合设备的弧形外壳内壁，既可以作为按键的支撑导向基座，也能作为内部排线的卡位挡边，还能在设备受侧向挤压时分散外壳传递的应力，避免薄壁壳体出现局部凹陷变形。设计时首先确定安装基准，两个安装孔的中心距设定为1.12，左侧孔中心距离构件左端面的水平距离为0.6，

　　两个孔所在的直段部分总长度为1.5，这个尺寸刚好适配多数小型便携设备内部的安装柱间距，不会和周边的电池、主板元件产生空间干涉。直段部分的所有外棱边都做了R0.22的圆角过渡，孔位周边则做了R0.15的小圆角，既避免冲压加工时出现应力开裂，也能防止装配时锐边刮伤内部的柔性排线。直段向弧形段过渡的位置，设置了4处R0.3的外圆角和4处R0.15的内圆角，保证弯折处的料厚均匀，不会出现冲压减薄过量的问题。弧形段采用多层同心圆弧的结构设计，从内到外依次为R1.58、R1.88、R2.70、R3.00，相邻圆弧的间距保持一致，保证弯边的整体刚度，弧形段的末端厚度为0.3，这个厚度刚好能卡入设备外壳内壁的预置卡槽内，

　　不需要额外打胶就能实现预定位。整个构件的弧形段相对于直段的安装基准线偏转30度，这个角度是经过多轮装配验证的，既保证弯边能顺利贴合外壳的弧形曲面，又不会让直段的安装孔位出现装配角度偏差。实际建模时需要注意，所有圆角的相切约束要完全到位，不能出现曲面断差，否则后续生成冲压模具时会出现分型面错位的问题；两个安装孔的同轴度要控制在合理公差范围内，锁附螺丝时不会出现别劲的情况；弧形段的所有同心圆弧要保证圆心共点，避免弯边出现厚薄不均的问题，影响后续的电镀或者喷塑表面处理效果。这类支架虽然尺寸不大，但在小型电子设备的内部结构中承担着定位、支撑、应力分散的多重作用，设计时既要控制整体的安装边界，保证在窄小空间内完成装配，也要兼顾加工工艺性，避免出现过小的内角或者尖锐棱边导致的加工难度提升，同时还要考虑装配时的操作空间，两个安装孔的周边要预留足够的螺丝批操作空间，不能被周边的弧形结构挡住锁附路径。
