多孔异形安装固定板二维工程设计

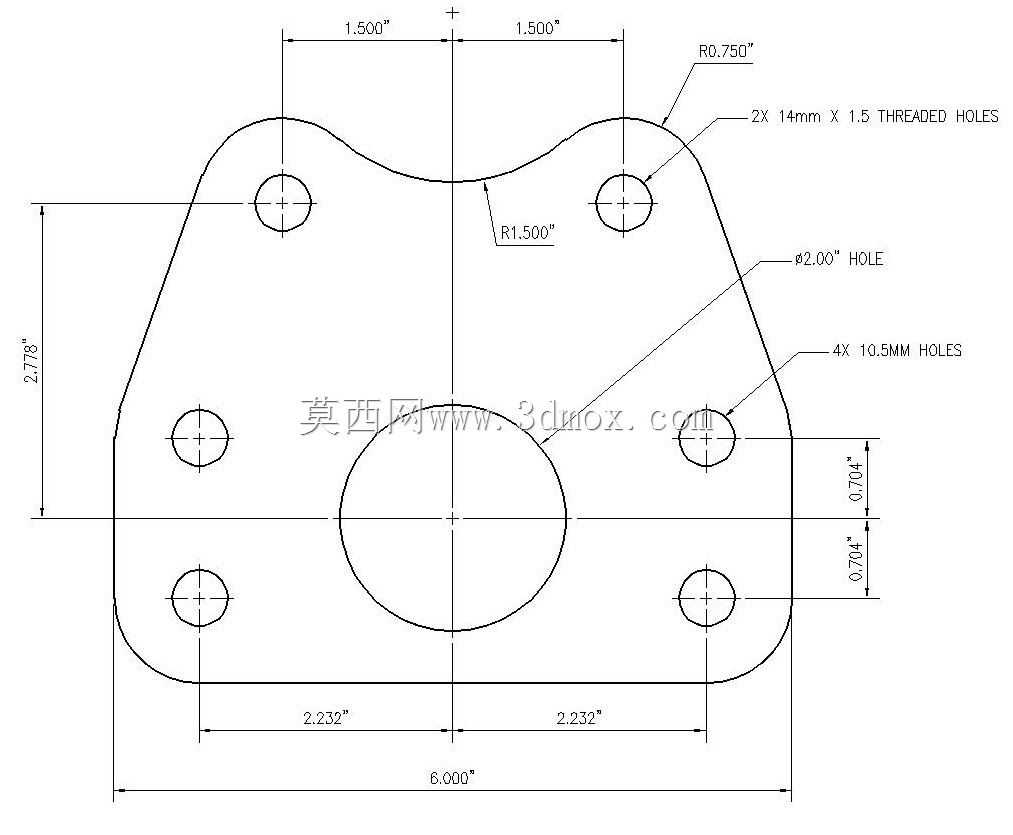

　　这款异形多孔安装板，是通讯类小型设备内部常用的承载固定构件，日常多被用于小型通讯终端、便携检测设备的内部腔体中，承担电路板、功能模块的定位承载作用，同时兼顾腔体内部的走线避让与结构加强需求。从结构设计来看，整体外轮廓采用对称式异形布局，总宽度控制在6英寸，上下方向的轮廓做了差异化的圆弧过渡，顶部两侧采用R0.75英寸的外圆弧收边，中部内凹位置采用R1.5英寸的过渡圆弧，既避免了尖角带来的应力集中问题，也能适配设备内部腔体的弧形内壁，减少装配时的干涉风险。

　　孔位布局完全围绕实际安装需求排布，顶部对称设置两个14mm规格的1.5牙距螺纹孔，两个孔的中心距为3英寸，分别距离纵向对称轴线1.5英寸，这两个孔位主要用于将整个固定板锁紧在设备腔体的上安装位，螺纹孔的深度可根据实际板材厚度做适配调整，保证锁紧时的螺纹啮合长度不小于8mm，避免长期受振动出现滑牙松动。板件中部设置一个直径2英寸的大尺寸通孔，这个孔位并非安装孔，主要作用是避让下方模块的凸起结构，同时给板件背面的走线预留穿过空间，也能一定程度上减轻板件自身重量，符合便携通讯设备的轻量化设计要求。

　　大孔的四周对称分布四个10.5mm的光孔，上下两排光孔距离横向对称轴线的距离均为0.704英寸，左右两列光孔距离纵向对称轴线的距离均为2.232英寸，这四个光孔是功能模块的主安装位，采用光孔设计是为了适配不同规格的自攻螺丝或者铜柱安装，安装时可以根据模块的实际厚度搭配不同高度的铜柱，实现模块与板件之间的间隙调整，预留出散热与走线的空间。

　　设计过程中优先考虑了装配的容错性，所有安装孔的位置公差均控制在±0.05mm范围内，外轮廓的边缘做了0.2mm的倒角处理，避免装配时割伤线材或者操作人员。板件的厚度可根据实际承载需求选择1.5mm到3mm的板材，若承载重量超过500g，可在板件背部对应安装孔的位置增加压铆螺母，提升连接强度。实际应用中，这类板件常采用冷轧钢板冲压成型后做喷塑处理，也可根据设备的轻量化需求采用铝合金板材加工，表面做阳极氧化处理，兼顾防锈与电磁屏蔽的作用。

　　从安装边界来看，整个板件的最大外轮廓尺寸控制在6英寸宽度、4.8英寸左右的高度范围内，装配时只需要保证顶部两个螺纹孔与腔体上的安装柱对齐，四个侧方光孔不会与腔体内壁的加强筋产生干涉即可，板件底部的平直边可以直接抵在腔体的下定位台阶上，装配时不需要额外做定位治具，工人可以快速对齐孔位完成锁紧，有效提升装配效率。另外板件顶部的内凹圆弧设计，刚好可以避让腔体内部的走线槽，不会出现压住线材导致绝缘层破损的问题，圆弧过渡的位置也不会在受振动时产生应力集中，长期使用下不容易出现板材断裂的问题。
