通讯设备用异形安装定位板二维工程设计

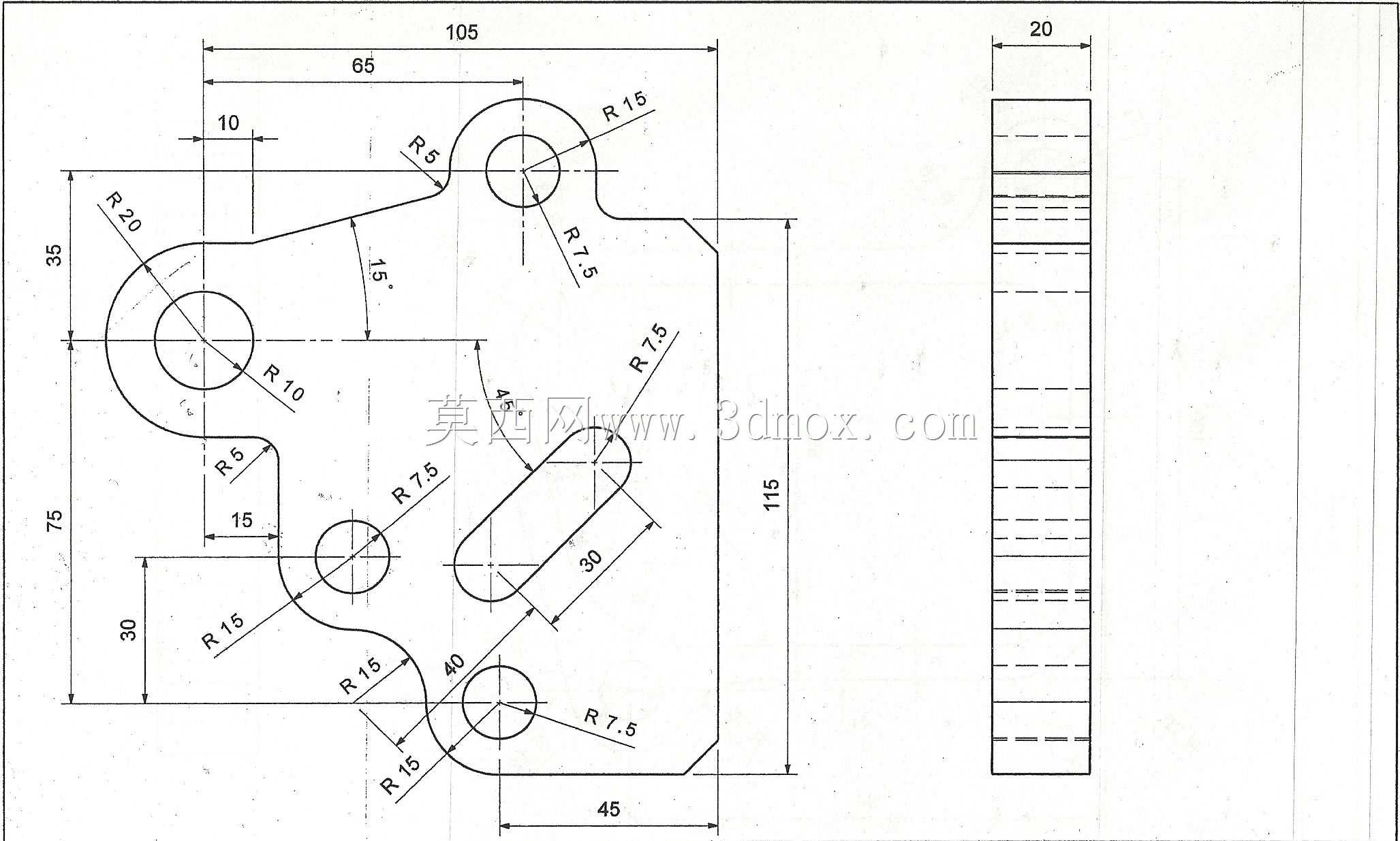

　　这类异形安装定位板主要应用在小型通讯终端的内部结构中，作为内部功能模块的承载基体，承担着固定PCB板、屏蔽组件、小型接插件的作用，在手持通讯设备、便携通讯终端的内部装配环节，这类零件的轮廓精度直接决定了内部组件的装配间隙，避免出现元件干涉、装配错位导致的信号屏蔽失效、接插件接触不良等问题。从设计逻辑来看，整个轮廓的尺寸链完全围绕内部元件的排布展开，整体外轮廓最大长度控制在105mm，最大宽度为115mm，厚度方向的尺寸为20mm，这个尺寸边界刚好适配6寸级别便携通讯设备的内部安装腔体，不会挤占电池、天线模块的预留空间。设计过程中优先确定了三个基准安装孔的位置，分别对应PCB板的三个定位柱位置，

　　三个孔位之间的相对位置通过圆弧过渡的连接臂实现刚性连接，避免冲压成型后出现应力变形导致孔位偏移。所有外轮廓的过渡圆弧都做了差异化的半径匹配，靠近设备外壳边缘的位置采用R20、R15的大圆弧过渡，避免锐边刺破内部绝缘泡棉，而靠近功能元件安装位的位置则采用R5、R7.5的小圆弧，在保证结构强度的同时尽可能留出元件避让空间。轮廓上的长圆形安装槽是为天线馈线的固定座预留的调节位，30mm的槽长可以兼容不同批次馈线座的安装公差，装配时可以根据馈线的实际走线微调固定位置，避免馈线出现过度弯折导致信号衰减。左侧的大圆弧凸台是为设备侧键的触发弹片预留的支撑位，凸台的位置距离侧边35mm，刚好匹配侧键的按压行程，不会出现按压卡滞、触发失效的问题。

　　整个零件的轮廓没有采用规则的矩形设计，而是顺着内部元件的排布做了多处内凹和外凸的结构，这样的设计一方面可以最大化利用腔体内部的零散空间，另一方面可以通过轮廓的异形特征实现防呆，装配时不会出现方向装反的问题。厚度方向的多组虚线标识代表不同位置的压筋和沉孔结构，压筋的设置是为了提升薄板的整体刚性，减少20mm宽度方向的形变，避免安装后出现板面翘曲导致元件虚接；沉孔则是为了让安装螺丝的头部不突出板面，预留出0.3mm的间隙容纳绝缘垫片，避免螺丝头部接触PCB板造成短路。在轮廓的转角位置都做了R15的过渡圆角，避免冲压加工时出现应力集中导致的开裂问题，同时也减少了后续去毛刺工序的工作量。所有孔位的中心距都标注了明确的公差参考，

　　定位孔的中心距公差控制在±0.05mm，安装槽的位置公差控制在±0.1mm，完全满足通讯设备内部装配的精度要求。这类零件在实际生产中一般采用冲压一次成型的工艺，二维图纸的轮廓标注完整性直接决定了冲压模具的开发效率，所有圆弧的切点位置、直线段的长度都做了明确标注，不需要设计人员再做额外的尺寸换算，模具开发时可以直接提取轮廓线进行刀路编程。在实际装配场景中，这个定位板会先通过三个基准孔固定在设备的中框上，再依次安装PCB板、天线组件、侧键弹片，最后扣合外壳，整个装配过程不需要额外的工装定位，靠轮廓本身的防呆结构和定位孔就能实现快速装配，能够有效提升产线的装配效率。设计时还特意在轮廓的右下角预留了R7.5的避让缺口，这个位置对应设备的麦克风拾音孔，缺口的存在不会遮挡拾音通道，保证通话时的拾音效果，同时缺口的圆弧边缘不会产生应力集中，不会因为日常使用中的跌落冲击出现裂纹。
